자동차 및 항공우주 산업을 혁신하는 차세대 경량 소재의 모든 것

이 기술 브리핑은 Endalkachew Mosisa, V. Yu Bazhin, Sergey Savchenkov가 작성하여 Research Journal of Applied Sciences (2016)에 발표한 학술 논문 "Review on nano particle reinforced aluminum metal matrix composites"를 기반으로 합니다. 이 자료는 STI C&D의 전문가들이 고압 다이캐스팅(HPDC) 전문가들을 위해 요약하고 분석한 것입니다.

키워드

Primary Keyword: 나노 입자 강화 알루미민 복합재료 (Nano particle reinforced aluminum composites)
Secondary Keywords: 금속기 복합재료(Metal Matrix Composites, MMCs), AMMC 제조 공정, 교반 주조(Stir casting), 분말 야금(Powder metallurgy), 강화 메커니즘, 습윤성(Wettability)

Executive Summary

도전 과제: 기존의 경량 금속 및 합금은 항공기 발명 이후 요구되어 온 높은 중량 대비 강도 비율을 제공하는 데 한계가 있습니다.
연구 방법: 본 논문은 나노 크기의 세라믹 입자(탄화물, 질화물, 산화물 등)로 강화된 알루미늄 금속기 복합재료(AMMCs)의 가장 보편적인 제조 공정, 강화 메커니즘 및 습윤성 문제를 종합적으로 검토하고 분석합니다.
핵심 돌파구: AMMC의 우수한 기계적 특성은 오로완(Orowan) 강화, 홀-페치(Hall-Petch) 효과, 열팽창 불일치 등 여러 강화 메커니즘의 복합적인 작용에 기인합니다. 성공적인 제조는 강화재의 균일한 분산과 매트릭스와의 우수한 습윤성을 확보하는 데 달려 있습니다.
결론: AMMC는 항공우주, 자동차 및 전자 산업에서 높은 잠재력을 가진 검증된 소재이며, 그 성능을 최대한 발휘하기 위해서는 제조 공정 기술의 최적화가 핵심입니다.

도전 과제: 왜 이 연구가 HPDC 전문가에게 중요한가

경량화와 고강도를 동시에 만족시키는 소재에 대한 요구는 수십 년간 공학계의 중요한 과제였습니다. 특히 항공우주 및 자동차 산업에서는 연비 향상과 성능 극대화를 위해 기존 알루미늄, 마그네슘, 티타늄 합금의 한계를 뛰어넘는 새로운 소재가 필요했습니다. 금속기 복합재료(MMCs)는 이러한 요구에 부응하기 위해 개발되었으며, 금속 매트릭스에 세라믹과 같은 고강도, 고강성 강화재를 첨가하여 기존 합금으로는 달성할 수 없는 물리적, 기계적 특성의 조합을 구현합니다.

특히, 나노 크기의 입자로 강화된 알루미늄 금속기 복합재료(AMMCs)는 우수한 중량 대비 강도, 높은 경도, 피로 강도 및 내마모성 덕분에 많은 주목을 받고 있습니다. 그러나 이러한 우수한 특성을 안정적으로 얻기 위해서는 강화 입자를 매트릭스 내에 균일하게 분산시키고, 두 물질 간의 계면 결합력을 최적화하는 제조 공정상의 어려움을 극복해야 합니다. 본 논문은 이러한 과제를 해결하기 위한 다양한 접근법을 심도 있게 검토합니다.

접근 방식: 연구 방법론 분석

본 연구는 특정 실험을 수행하기보다는, 나노 입자 강화 알루미늄 복합재료 분야의 기존 연구들을 종합하고 분석하는 '리뷰 논문'의 형태를 취합니다. 연구진은 AMMC 제조에 사용되는 주요 기술들을 다음과 같이 두 가지 범주로 나누어 체계적으로 분석했습니다.

액상 공정(Liquid State Processing): 교반 주조(Stir casting), 스퀴즈 캐스팅(Squeeze casting), 콤포캐스팅(Compo-casting) 등 용융된 금속에 강화 입자를 혼합하는 방식입니다. 이 방법은 대량 생산에 유리하지만, 강화 입자의 비습윤성(non-wettability)과 응고 중 입자 편석과 같은 문제를 해결해야 합니다.
고상 공정(Solid State Processing): 분말 야금(Powder Metallurgy)이 대표적이며, 금속 분말과 강화 입자 분말을 혼합하고 압축 및 소결하여 복합재료를 만듭니다. 이 방식은 강화재의 균일한 분산을 달성하기 용이하지만, 비용이 높고 형상 제작에 제약이 따를 수 있습니다.

또한, 논문은 AMMC의 기계적 특성이 향상되는 근본적인 원인인 다양한 '강화 메커니즘'과 제조 공정의 성패를 좌우하는 '습윤성' 문제를 이론적으로 깊이 있게 다룹니다.

돌파구: 주요 발견 및 데이터

본 논문은 AMMC의 성공적인 개발과 적용을 위해 반드시 이해해야 할 몇 가지 핵심 사항을 제시합니다.

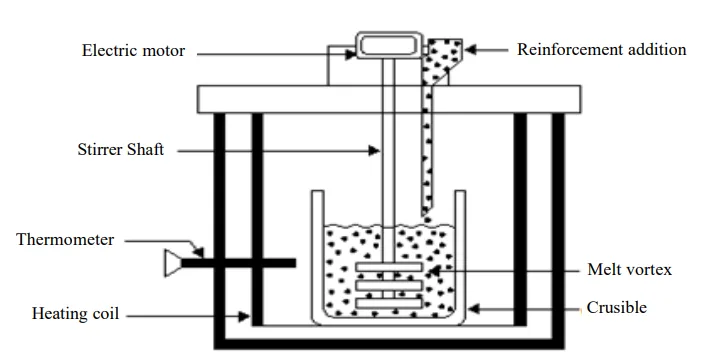

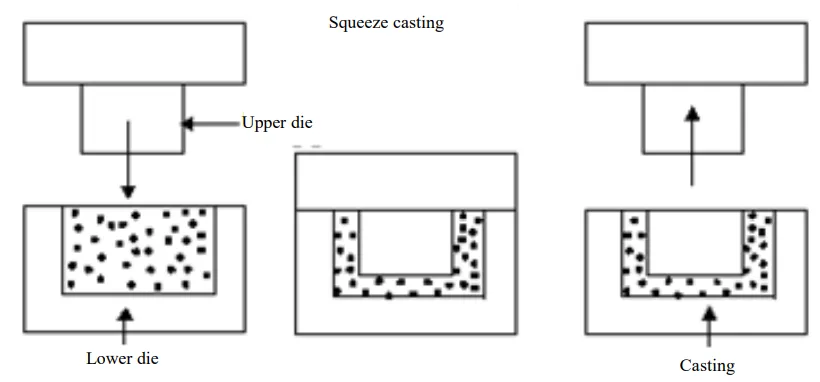

발견 1: 제조 공정이 성패를 좌우한다 AMMC의 최종 품질은 어떤 제조 공정을 선택하고 어떻게 제어하는지에 따라 크게 달라집니다. Figure 1에 묘사된 교반 주조는 공정이 간단하고 대량 생산에 적합하지만, 강화 입자의 균일한 분산과 습윤성 확보가 어렵습니다. 반면, Figure 2의 스퀴즈 캐스팅은 고압을 가하여 기공 없는 치밀한 조직을 얻을 수 있습니다. Figure 4에 나타난 분말 야금 공정은 강화재를 매우 균일하게 분산시킬 수 있어 우수한 특성을 구현할 수 있지만, 공정 비용이 높다는 단점이 있습니다.
발견 2: 습윤성(Wettability)이라는 장벽 용융 알루미늄이 세라믹 강화 입자(예: SiC, Al₂O₃)를 잘 적시지 못하는 '습윤성' 문제는 액상 공정의 가장 큰 걸림돌입니다. Figure 5에서 보듯이, 접촉각(contact angle)이 90° 이상이면 습윤성이 나쁘다는 것을 의미하며, 이는 매트릭스와 강화재 사이의 약한 계면 결합으로 이어져 기계적 특성을 저하시킵니다. 논문은 이를 개선하기 위해 Mg와 같은 활성 원소를 첨가하거나, Ni, Cu 등으로 입자를 코팅하는 방법이 효과적이라고 설명합니다.
발견 3: 강도의 비밀, 복합 강화 메커니즘 AMMC의 뛰어난 강도는 단일 요인이 아닌 여러 메커니즘의 복합적인 결과입니다.
- 오로완 강화(Orowan Strengthening): 전위(dislocation)가 전단 불가능한 단단한 강화 입자를 통과하지 못하고 우회하면서 추가적인 힘이 필요한 현상입니다(Eq. 4).
- 홀-페치 강화(Hall-Petch Strengthening): 나노 입자가 결정립 미세화제 역할을 하여 결정립 크기를 줄이고, 이는 더 많은 결정립계를 만들어 전위의 이동을 방해함으로써 강도를 높입니다(Eq. 7).
- 열팽창 불일치 강화(Thermal Mismatch Strengthening): 냉각 과정에서 알루미늄 매트릭스와 세라믹 입자 간의 열팽창 계수 차이로 인해 매트릭스 내에 높은 밀도의 전위가 생성되어 강도가 증가합니다(Eq. 8).

귀사의 HPDC 운영을 위한 실질적 시사점

본 논문의 연구 결과는 실제 제조 현장의 엔지니어들에게 다음과 같은 중요한 시사점을 제공합니다.

공정 엔지니어: 제조하려는 부품의 요구 특성(예: 극도의 균일성, 결함 최소화)과 생산 비용 사이의 균형을 고려하여 공정을 선택해야 합니다. 예를 들어, 비용 효율성이 중요하다면 교반 주조를, 최고의 기계적 특성이 필요하다면 스퀴즈 캐스팅이나 분말 야금 공정을 고려할 수 있습니다.
품질 관리: 본 논문에서 강조된 '습윤성' 문제는 최종 제품의 기계적 강도와 직결됩니다. Mg와 같은 습윤제 첨가량을 정밀하게 제어하고, 계면 반응 생성물을 분석하는 것은 제품의 신뢰성을 보장하는 핵심적인 품질 관리 포인트가 될 수 있습니다.
재료 설계: 다양한 강화 메커니즘에 대한 이해는 목표 강도를 달성하기 위한 재료 설계를 가능하게 합니다. 예를 들어, 강화 입자의 부피 분율(volume fraction)과 크기를 조절함으로써 오로완 강화 및 하중 전달 효과를 제어하고, 공정 중 냉각 속도를 조절하여 열팽창 불일치로 인한 강화 효과를 최적화할 수 있습니다.

논문 상세 정보

Review on nano particle reinforced aluminum metal matrix composites

1. 개요:

제목: Review on nano particle reinforced aluminum metal matrix composites
저자: Endalkachew Mosisa, V. Yu Bazhin, Sergey Savchenkov
발행 연도: 2016
학술지/학회: Research Journal of Applied Sciences
키워드: Metal matrix, reinforcement particle, metal matrix composites, strengthening mechanism, methods

2. 초록:

경량, 고강도 소재에 대한 필요성은 항공기 발명 이후로 인식되어 왔습니다. 경량 금속 및 합금이 높은 중량 대비 강도 비율을 제공하는 데 부적합하여 금속기 복합재료(MMCs)가 개발되었습니다. 매트릭스에 세라믹 재료를 도입하면 단일 합금으로는 얻을 수 없는 물리적 및 기계적 특성의 매력적인 조합을 가진 복합재료가 만들어집니다. 오늘날에는 주로 Al, Mg, Cu와 같은 다양한 금속 매트릭스가 탄화물, 질화물, 산화물과 같은 나노 크기의 세라믹 입자로 강화된 복합재료 생산에 사용되고 있습니다. 금속 매트릭스 재료, 가공 방법 및 강화상의 적절한 선택을 통해 광범위한 특성 조합을 얻을 수 있습니다. 모든 MMCs 중에서 알루미늄 기반 입자 강화 MMCs는 나노 크기 입자 강화 알루미늄 금속기 복합재료(AMMCs)가 우수한 중량 대비 강도, 높은 경도, 피로 강도 및 내마모성을 가지고 있다는 사실 때문에 수많은 엔지니어링 응용 분야에서 큰 잠재력을 가지고 있습니다. 따라서 알루미늄 기반 금속기 복합재료의 강화 메커니즘과 특성 향상은 연구자들의 주목을 받아왔습니다. 이 연구는 나노 입자 강화 알루미늄 MMCs의 가장 보편적인 가공 방법, 강화 메커니즘 및 습윤성을 검토하는 것을 목표로 합니다.

3. 서론 요약:

금속기 복합재료(MMC)는 매트릭스, 강화재, 그리고 두 물질 사이의 계면이라는 세 가지 중요한 요소로 특성이 결정됩니다. 매트릭스는 연속적인 상이며, 적절한 강화재를 도입하여 복합재료로 전환됨으로써 그 특성이 향상됩니다. 강화재는 합금 매트릭스에 위스커, 입자 또는 막대 형태로 통합되어 더 나은 기계적 특성을 가진 금속기 복합재료를 생산합니다. 본 연구는 나노 입자 강화 AMMC의 가공 방법, 강화 메커니즘 및 습윤성을 검토합니다.

4. 연구 요약:

연구 주제의 배경:

전통적인 경량 합금(알루미늄, 마그네슘 등)은 특정 산업 분야에서 요구하는 높은 강도와 강성을 만족시키지 못하는 경우가 많습니다. 이러한 한계를 극복하기 위해, 금속 매트릭스에 고강도, 고강성의 세라믹 입자(예: SiC, Al₂O₃, B₄C)를 분산시킨 금속기 복합재료(MMCs)가 개발되었습니다. 특히 나노미터 크기의 강화 입자를 사용한 알루미늄 매트릭스 복합재료(AMMCs)는 기계적 특성을 극대화할 수 있어 항공우주 및 자동차 산업에서 큰 주목을 받고 있습니다.

이전 연구 현황:

AMMC를 제조하기 위한 다양한 공정들이 연구되어 왔습니다. 이들은 크게 액상 공정(교반 주조, 스퀴즈 캐스팅 등)과 고상 공정(분말 야금 등)으로 나뉩니다. 액상 공정은 경제적이지만 강화 입자의 불균일한 분포와 낮은 습윤성 문제가 있으며, 고상 공정은 균일한 미세구조를 얻기 용이하지만 비용이 많이 듭니다. 또한, AMMC의 강도 향상 원리를 설명하기 위해 오로완(Orowan), 홀-페치(Hall-Petch), 열팽창 불일치 등 다양한 강화 메커니즘 모델이 제안되었습니다.

연구의 목적:

본 논문의 목적은 나노 입자로 강화된 알루미늄 금속기 복합재료(AMMCs)에 대한 기존 연구들을 종합적으로 검토하는 것입니다. 특히, 가장 널리 사용되는 제조 공정들의 장단점을 비교하고, 재료의 강도를 결정하는 핵심적인 강화 메커니즘들을 분석하며, 제조 공정의 성공에 결정적인 영향을 미치는 '습윤성' 문제와 그 해결 방안을 체계적으로 정리하는 데 있습니다.

핵심 연구:

본 연구는 AMMC의 세 가지 핵심 측면을 중심으로 문헌을 분석합니다.

제조 공정: 액상 공정(교반 주조, 스퀴즈 캐스팅, 콤포캐스팅)과 고상 공정(분말 야금)의 원리, 장점, 단점을 상세히 기술합니다.
습윤성: 액상 공정에서 용융 알루미늄과 세라믹 강화 입자 사이의 계면 현상인 습윤성의 중요성을 설명하고, 접촉각을 통해 이를 정량화하며, 습윤성을 개선하기 위한 방법(합금 원소 첨가, 입자 코팅)을 제시합니다.
강화 메커니즘: AMMC의 기계적 강도가 향상되는 물리적 원인을 설명하는 주요 이론들, 즉 오로완 강화, 홀-페치 강화, 열팽창 불일치 강화, 하중 전달 강화, 입자 전단 강화를 각각의 수학적 모델과 함께 설명합니다.

5. 연구 방법론

연구 설계:

본 연구는 실험적 연구가 아닌, 기존에 발표된 학술 문헌들을 체계적으로 수집하고 분석하는 리뷰(Review) 연구로 설계되었습니다. 나노 입자 강화 알루미늄 복합재료와 관련된 핵심 주제인 제조 공정, 강화 메커니즘, 습윤성으로 나누어 관련 연구들을 종합하고 비교 분석하였습니다.

데이터 수집 및 분석 방법:

관련 분야의 학술 논문, 기술 보고서, 서적 등에서 데이터를 수집했습니다. 수집된 정보는 주제별로 분류되어 각 제조 공정의 특징, 강화 메커니즘의 이론적 배경 및 수학적 모델, 그리고 습윤성 문제의 원인과 해결책을 중심으로 분석 및 요약되었습니다.

연구 주제 및 범위:

연구의 범위는 나노 크기의 입자(주로 SiC, Al₂O₃, B₄C 등)로 강화된 알루미늄 합금 기반의 금속기 복합재료(AMMCs)에 한정됩니다. 주요 연구 주제는 다음과 같습니다.

액상 및 고상 제조 공정 기술
매트릭스와 강화 입자 간의 습윤성
복합재료의 기계적 특성을 향상시키는 다양한 강화 메커니즘

6. 주요 결과:

주요 결과:

본 리뷰를 통해 도출된 주요 결과는 다음과 같습니다.

AMMC의 기계적 특성은 제조 공정 경로와 공정 변수에 크게 의존하며, 강화재의 균일한 분산과 결함 없는 미세구조를 얻는 것이 중요합니다.
액상 공정의 주요 난제인 습윤성은 강화 입자 표면 에너지 증가, 매트릭스 합금의 표면 장력 감소, 고체/액체 계면 에너지 감소를 통해 개선될 수 있습니다. Mg 첨가나 입자 코팅이 효과적인 방법입니다.
AMMC의 강도와 연성은 홀-페치, 오로완, 입자 전단, 열팽창 불일치 강화 메커니즘의 복합적인 작용에 의해 향상됩니다.
입자 강화 AMMC는 실린더 블록 라이너, 자동차 구동축, 피스톤, 기차 제동 시스템, 자전거 프레임 등 다양한 공학 분야에서 가장 널리 생산되고 활용되는 복합재료 중 하나입니다.

Figure 이름 목록:

Fig. 6: Some potential applications of AMMCs; a) brake systems of trains and b) drive shafts

Fig. 1: Stir casting process
Fig. 2: Squeeze casting

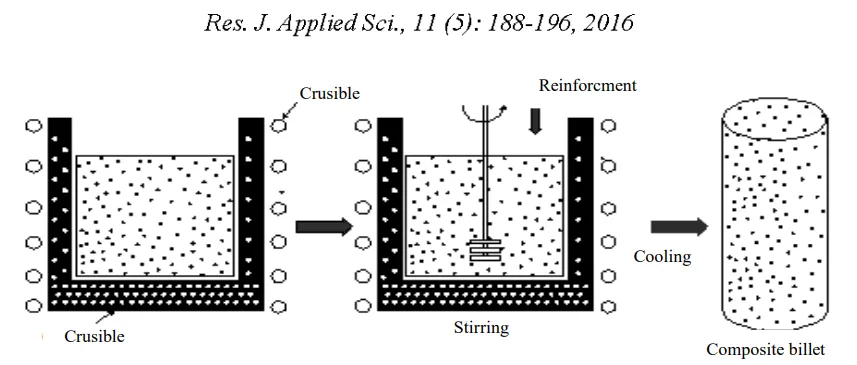

Fig. 3: Compo-casting process
Fig. 4: Powder metallurgy processes
Fig. 5: Interaction of liquid droplet with solid substrate; a) partially wetting; b) completely wetting and c) completely non-wetting
Fig. 6: Some potential applications of AMMCs; a) brake systems of trains and b) drive shafts

7. 결론:

현재의 리뷰는 Al₂O₃, SiC, B₄C와 같은 다양한 세라믹 입자 재료로 강화된 알루미늄 기반 MMCs의 특성을 개선하기 위해 광범위한 연구가 보고되었음을 보여줍니다. 강화 중 적절한 가공 경로와 공정 변수의 선택은 AMMC의 기계적 특성을 더 잘 달성하는 데 중요한 역할을 합니다. 매트릭스와 강화재 사이의 습윤성은 고체의 표면 에너지를 증가시키고, 매트릭스 합금의 표면 장력을 감소시키며, 고체/액체 계면 에너지를 감소시킴으로써 개선되었습니다. 입자 강화 알루미늄 금속기 복합재료의 강도와 연성은 홀-페치, 오로완, 입자 전단 및 열팽창 불일치 강화 메커니즘에 의해 향상되었습니다. 다양한 유형의 MMCs 중에서 입자 강화 AMMC는 실린더 블록 라이너, 차량 구동축, 자동차 피스톤, 기차 제동 시스템, 자전거 프레임, 헬리콥터용 회전 날개 슬리브 등 다양한 엔지니어링 응용 분야에서 가장 많은 양의 복합재료를 구성하고 활용됩니다.

8. 참고문헌:

Chawla, N. and Y.L. Shen, 2001. Mechanical behavior of particle reinforced metal matrix composites. Adv. Eng. Mater., 3: 357-370.
Dieter, G.E., 1988. Mechanical Metallurgy. 1st Edn., McGraw-Hill, New York, ISBN: 0071004068.
Ellis, M.B.D., 1996. Joining of Al-based metal matrix composites-a review. Mater. Manuf. Process., 11: 45-66.
Flemings, M.C., 1991. Behavior of metal alloys in the semisolid state. Metall. Trans. A., 22: 957-981.
Ham, R.K., 1969. Strengthening by ordered precipitates. Proceedings of the 3rd Bolton Landing Conference on Ordered Alloys Structural Applications and Physical Metallurgy, September 8-10, 1969, Lake George, New York, pp: 365-374.
Hashim, J., L. Looney and M.S.J. Hashmi, 2001. The wettability of SiC particles by molten aluminium alloy. J. Mater. Process. Technol., 119: 324-328.
Jayalakshmi, S. and M. Gupta, 2015. Metallic Amorphous Alloy Reinforcements in Light Metal Matrices. Springer International Publishing, New York, ISBN: 978-3-319-15015-4, Pages: 112.
Kainer, K.U., 2006. Metal Matrix Composites: Custom-made Materials for Automotive and Aerospace Engineering. Wiley, New York, ISBN: 978-3-527-31360-0, Pages: 330.
Lloyd, D.J., H. Lagace, A. McLeod and P.L. Morris, 1989. Microstructural aspects of aluminium-silicon carbide particulate composites produced by a casting method. Mater. Sci. Eng.: A, 107: 73-80.
Modi, O.P., A.H. Yegneswaran, R. Asthana and P.K. Rohatgi, 1988. Thermomechanical processing of aluminium-based particulate composites. J. Mater. Sci., 23: 83-92.
Moon, J., S. Kim, J.I. Jang, J. Lee and C. Lee, 2008. Orowan strengthening effect on the nanoindentation hardness of the ferrite matrix in microalloyed steels. Mater. Sci. Eng., 487A: 552-557.
Murty, S.V.S.N., B.N. Rao and B.P. Kashyap, 2003. On the hot working characteristics of 6061 Al-SiC and 6061-Al2O3particulate reinforced metal matrix composites. Compos. Sci. Technol., 63: 119-135.
Nardone, V.C. and K.M. Prewo, 1986. On the strength of discontinuous silicon carbide reinforced aluminum composites. Scripta Metallurgica, 20: 43-48.
Sanaty-Zadeh, A., 2012. Comparison between current models for the strength of particulate-reinforced metal matrix nanocomposites with emphasis on consideration of Hall-Petch effect. Mater. Sci. Eng.: A, 531: 112-118.
Shankar, M.C.G., P.K. Jayashree, R. Shetty, A. Kinia and S.S. Sharma, 2013. Individual and combined effect of reinforcements on stir cast aluminium metal matrix composites-a review. Int. J. Curr. Eng. Technol., 3: 922-934.
Skoglund, P., M. Kejzelman and I. Hauer, 2002. High Density PM Components by High Velocity Compaction. In: Advances in Powder Metallurgy and Particulate Materials, Arnhold, V. and C.L. Chu (Eds.). Metal Powder Industries Federation, USA., pp: 85-95.
Yang, L.J., 2003. The effect of casting temperature on the properties of squeeze cast aluminium and zinc alloys. J. Mater. Process. Technol., 140: 391-396.
Zhang, H., K.T. Ramesh and E.S.C. Chin, 2004. High strain rate response of aluminum 6092/B4C composites. Mater. Sci. Eng.: A, 384: 26-34.
Zhang, H., M.W. Chen, K.T. Ramesh, J. Ye, J.M. Schoenung and E.S.C. Chin, 2006. Tensile behavior and dynamic failure of aluminum 6092/B4C composites. Mater. Sci. Eng.: A, 433: 70-82.
Zhang, Z. and D.L. Chen, 2008. Contribution of Orowan strengthening effect in particulate-reinforced metal matrix nanocomposites. Mater. Sci. Eng.: A, 483: 148-152.

결론 및 다음 단계

이 연구는 CFD 분야에서 [핵심 공정/결과]를 향상시키기 위한 귀중한 로드맵을 제공합니다. 이 발견들은 품질을 개선하고, 결함을 줄이며, 생산을 최적화하기 위한 명확하고 데이터 기반의 경로를 제공합니다.

STI C&D는 고객의 가장 어려운 기술적 문제를 해결하기 위해 최첨단 산업 연구를 적용하는 데 전념하고 있습니다. 이 백서에서 논의된 문제가 귀사의 연구 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 고급 원칙을 귀사의 연구에 적용하는 방법에 대해 논의해 주시기 바랍니다.

전문가 Q&A:

Q1: 전통적인 알루미늄 합금에 비해 나노 입자 강화 알루미늄 복합재료(AMMCs)를 사용하는 주된 이점은 무엇입니까? A1: AMMCs는 전통적인 합금으로는 달성하기 어려운 우수한 중량 대비 강도, 높은 경도, 피로 강도 및 내마모성을 제공합니다. 이는 금속 매트릭스에 나노 크기의 세라믹 입자를 첨가하여 물리적, 기계적 특성을 획기적으로 향상시키기 때문입니다. (출처: "Review on nano particle reinforced aluminum metal matrix composites", Abstract)
Q2: 교반 주조(Stir casting)와 같은 액상 공정으로 AMMC를 제조할 때의 주요 어려움은 무엇입니까? A2: 주요 어려움은 두 가지입니다. 첫째, 용융된 알루미늄이 세라믹 강화 입자를 잘 적시지 못하는 '비습윤성(non-wettability)' 문제입니다. 둘째, 응고 과정에서 입자들이 뭉치거나 불균일하게 분포되는 '편석(segregation)' 현상입니다. 이러한 문제들은 최종 제품의 기계적 특성을 저하시키는 원인이 됩니다. (출처: "Review on nano particle reinforced aluminum metal matrix composites", Liquid phase manufacturing processes)
Q3: 알루미늄 매트릭스와 강화 입자 사이의 '습윤성'은 어떻게 개선할 수 있습니까? A3: 습윤성은 세 가지 주요 매개변수를 통해 개선될 수 있습니다. 첫째, 고체(입자)의 표면 에너지를 높이는 것, 둘째, 액체(매트릭스 합금)의 표면 장력을 낮추는 것, 셋째, 고체/액체 계면 에너지를 낮추는 것입니다. 실제적인 방법으로는 용융 알루미늄에 마그네슘(Mg)과 같은 활성 원소를 첨가하거나, 입자 표면을 니켈(Ni)이나 구리(Cu) 같은 금속으로 코팅하는 방법이 있습니다. (출처: "Review on nano particle reinforced aluminum metal matrix composites", Wettability)
Q4: AMMC의 강도를 높이는 데 기여하는 핵심적인 강화 메커니즘은 무엇입니까? A4: AMMC의 강도는 여러 메커니즘의 복합적인 작용으로 향상됩니다. 주요 메커니즘으로는 (1) 전위의 이동을 단단한 입자가 방해하는 '오로완 강화', (2) 나노 입자에 의해 결정립이 미세해져 강도가 높아지는 '홀-페치 강화', (3) 냉각 시 매트릭스와 입자 간의 열팽창 계수 차이로 인해 전위 밀도가 증가하는 '열팽창 불일치 강화' 등이 있습니다. (출처: "Review on nano particle reinforced aluminum metal matrix composites", Strengthening mechanisms in particle reinforced aluminum alloys)
Q5: 입자 강화 AMMC의 실제 적용 사례에는 어떤 것들이 있습니까? A5: 입자 강화 AMMC는 높은 성능이 요구되는 다양한 분야에서 사용됩니다. 대표적인 예로는 자동차의 브레이크 시스템, 구동축, 피스톤, 서스펜션 암이 있으며, 항공우주 분야에서는 헬리콥터의 회전 날개 슬리브, 군용기의 팬 출구 가이드 베인(FEGV) 등이 있습니다. 또한, 기차의 제동 시스템(Figure 6a)이나 레저용품인 자전거 프레임 등에도 적용됩니다. (출처: "Review on nano particle reinforced aluminum metal matrix composites", Applications of Al metal matrix composites)

저작권

이 자료는 Endalkachew Mosisa 외 저자의 논문 "Review on nano particle reinforced aluminum metal matrix composites"를 분석한 것입니다.
논문 출처: https://www.researchgate.net/publication/306208052
본 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금합니다.

PDF View

Tags: Alloying elements; , Applications; , CAD; , CFD; , Heat Sink; , Microstructure; , Quality Control; , Review; , STEP; , aluminum alloy; , aluminum alloys; , 자동차 산업

나노 입자 강화 알루미늄 금속기 복합재료 검토
