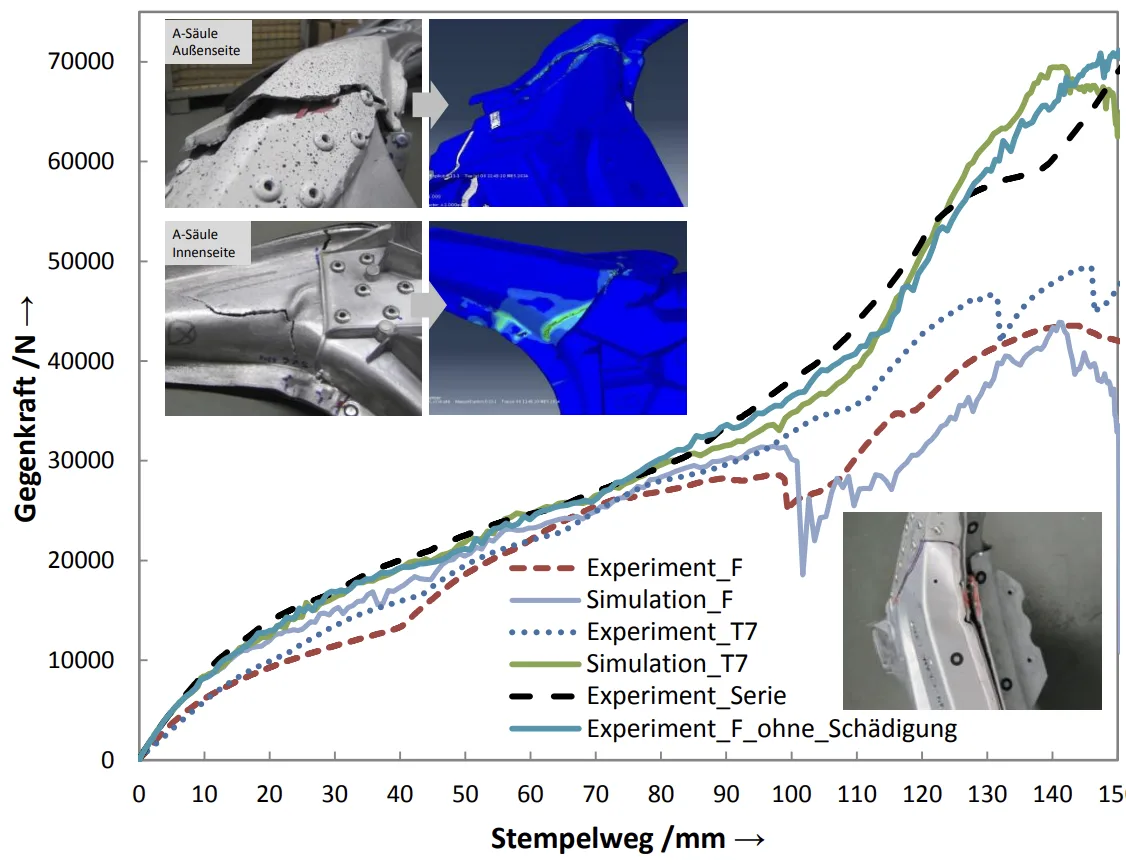

Abbildung 6.3: Vergleich des Kraft-Weg-Verlaufs für den Ersatzlastfall des Dacheindrück-tests zwischen Experiment und numerischer Simulation; Dokumentiert ist der Verlauf aus dem Experiment im Gusszustand und im T7-Zustand sowie der dazugehörige Verlauf aus der numerischen Berechnung mit Schädigungsmodell. Ergänzend sind die Ergebnisse der Seriengeometrie und einer Berechnung ohne Schädigungsmodell eingezeichnet.
