HPVD vs. PM 주조: AlSi10Mg 합금의 미세구조 및 기계적 특성 비교를 통한 공정 최적화
이 기술 요약은 Z. Zhang 외 저자들이 2018년 제16회 국제 알루미늄 합금 컨퍼런스(ICAA16) 회보에 발표한 논문 "MICROSTRUCTURE AND MECHANICAL PROPERTIES OF AlSi10Mg PERMANENT MOULD AND HIGH PRESSURE VACUUM DIE CASTINGS"를 기반으로 합니다.
키워드
- 주요 키워드: 고압 진공 다이캐스팅(HPVD)
- 보조 키워드: AlSi10Mg, 영구 주형 주조(PM), 미세구조, 기계적 특성, T6 열처리, 표면층
Executive Summary
- 도전 과제: 고압 진공 다이캐스팅(HPVD) 공정이 영구 주형(PM) 주조와 비교하여 AlSi10Mg 합금의 미세구조와 기계적 특성에 미치는 영향을 정량적으로 이해하고, 열처리의 효과를 명확히 규명하는 것이 필요했습니다.
- 연구 방법: AlSi10Mg 합금을 사용하여 HPVD 및 PM 공정으로 시편을 제작하고, 주조 상태(as-cast)와 T6 열처리 후의 미세구조 및 기계적 특성(인장 강도, 경도 등)을 비교 분석했습니다.
- 핵심 발견: HPVD 주조품은 PM 주조품보다 주조 상태에서 월등히 우수한 인장 특성을 보였으며, 특히 표면에 스킨(skin), 공정(eutectic)-풍부, 알루미늄 입자-풍부 층으로 구성된 독특한 3중 구조를 형성했습니다.
- 핵심 결론: T6 열처리는 PM 주조품의 인장 강도를 크게 향상시키는 반면, HPVD 주조품의 인장 강도에는 제한적인 영향을 미치므로, 공정 선택과 후처리 전략 수립 시 이를 반드시 고려해야 합니다.
도전 과제: 왜 이 연구가 HPDC 전문가에게 중요한가?
자동차, 항공우주 등 고성능 구조 부품에 널리 사용되는 AlSi10Mg 합금은 고압 다이캐스팅(HPD) 공정으로 주로 생산됩니다. 하지만 HPD 공정은 금형 캐비티 내 공기 혼입으로 인한 기공 문제로 열처리가 어렵고, 이는 기계적 물성 향상에 큰 제약이 됩니다. 이러한 문제를 해결하기 위해 개발된 것이 바로 고압 진공 다이캐스팅(HPVD)입니다. HPVD는 감압 상태에서 용탕을 주입하여 가스 기공을 획기적으로 줄여 열처리가 가능하게 합니다.
그러나 HPVD 공정으로 생산된 주조품의 미세구조적 특징, 특히 표면층의 특성은 체계적으로 연구되지 않았습니다. 또한, 전통적인 영구 주형(PM) 주조와 비교했을 때 HPVD 공정이 미세구조와 기계적 특성에 미치는 영향, 그리고 T6 열처리가 각 공정에 어떤 차별적인 효과를 보이는지에 대한 정량적 데이터가 부족했습니다. 이러한 지식의 부재는 공정 최적화와 부품 성능 예측에 어려움을 주며, 본 연구는 바로 이 지점을 해결하고자 시작되었습니다.
연구 접근법: 방법론 분석
본 연구는 AlSi10Mg 합금의 두 가지 주조 공법에 따른 차이를 명확히 비교하기 위해 다음과 같은 방법론을 사용했습니다.
- 재료: 상업용 순수 Al (99.7%), 순수 Mg (99.9%), 그리고 Al-25%Mn, Al-25%Fe, Al-50%Si 마스터 합금을 사용하여 AlSi10Mg 합금을 준비했습니다. PM과 HPVD 시편의 화학적 조성은 표 1에서 볼 수 있듯이 거의 동일하게 제어되었습니다.
- 주조 공정:
- 영구 주형(PM) 주조: 용탕을 720–750°C에서 250°C로 예열된 구리 금형에 중력으로 주입하여 100mm × 80mm × 4mm 크기의 판재를 제작했습니다.
- 고압 진공 다이캐스팅(HPVD): Rio Tinto Aluminum에서 제공한 콜드 챔버 진공 다이캐스팅 기계를 사용하여 220mm × 65mm × 2.5mm 크기의 판재를 생산했습니다.
- 열처리: T6 열처리는 500°C에서 1시간 용체화 처리 후 170°C에서 2.5시간 시효 처리하는 조건으로 진행되었습니다.
- 분석:
- 미세구조 분석: 광학 현미경(OM)과 주사 전자 현미경(SEM-EDS)을 사용하여 공정 실리콘, Mg2Si, Fe-계 금속간화합물 등 다양한 상의 분포, 크기, 형태를 정량적으로 분석했습니다.
- 기계적 특성 평가: ASTM E92 및 B557 표준에 따라 비커스 경도, 인장 강도(UTS), 항복 강도(YS), 파단 연신율(El)을 측정했습니다.
이러한 체계적인 접근을 통해 두 공정과 열처리 조건에 따른 미세구조 및 기계적 특성의 변화를 정량적으로 비교할 수 있었습니다.
핵심 발견: 주요 결과 및 데이터
결과 1: HPVD 주조품의 독특한 3중 표면층 구조와 미세한 내부 조직
HPVD 주조품은 PM 주조품과 확연히 다른 미세구조를 보였습니다. 특히 주조 표면에서 약 180–200 µm 깊이까지 독특한 층상 구조가 관찰되었습니다 (그림 1(a)). 이 표면층은 세 부분으로 나뉩니다. 1. 스킨 하위층(Skin sublayer): 표면에 직접 인접한 60–100 µm 두께의 층으로, 중앙부보다 알루미늄 입자와 실리콘 입자의 크기가 훨씬 작습니다. 2. 공정-풍부 하위층(Eutectic-rich sublayer): 스킨 하위층 바로 아래에 위치하며, 다른 부위보다 Al-Si 공정상의 분율이 훨씬 높습니다. 3. 알루미늄 입자-풍부 하위층(Aluminum grain-rich sublayer): 공정-풍부 하위층 다음에 나타납니다.
이러한 구조는 금형 충전 시 빠른 냉각 속도와 용탕 흐름의 전단력(shear force)에 의해 형성된 것으로 분석됩니다. 또한 HPVD 시편의 2차 덴드라이트 간격(SDAS)은 표면에서 약 2.5 µm, 중앙부에서 6 µm로, PM 시편(표면 8.2 µm, 중앙 10.5 µm)보다 훨씬 미세했습니다 (그림 2(a)). 이는 HPVD의 매우 빠른 냉각 속도 때문입니다.
결과 2: 주조 공법에 따른 기계적 특성 및 T6 열처리 효과의 극명한 차이
주조 상태(as-cast)에서 HPVD 시편의 기계적 특성은 PM 시편을 압도했습니다. 그림 6(b)에 따르면, HPVD 시편의 항복 강도(YS)와 인장 강도(UTS)는 PM 시편보다 각각 약 47%(1/0.68)와 75%(1/0.57) 더 높았습니다. 특히 연신율은 HPVD가 8%인 반면 PM은 1.7%에 불과하여 4배 이상의 차이를 보였습니다. 이는 HPVD의 미세한 미세구조와 PM의 길고 바늘 같은 Fe-계 금속간화합물 형태 때문으로 보입니다.
하지만 T6 열처리 후에는 양상이 달라졌습니다. - PM 주조품: YS는 59%, UTS는 35%나 급격히 증가하여 HPVD와 비슷한 수준의 인장 강도를 달성했습니다 (그림 7(b)). - HPVD 주조품: YS는 약 3% 증가에 그쳤고, UTS는 오히려 약 20% 감소했습니다. 연신율은 8%에서 10%로 소폭 개선되었습니다.
이 결과는 T6 열처리가 PM 주조품의 강도를 향상시키는 데 매우 효과적이지만, 이미 미세한 조직과 과포화된 고용체를 가진 HPVD 주조품의 강도에는 제한적인 영향을 미친다는 중요한 사실을 보여줍니다.
R&D 및 운영을 위한 실질적 시사점
- 공정 엔지니어: 본 연구는 목표하는 최종 기계적 특성에 따라 주조 공법과 열처리 조합을 신중하게 선택해야 함을 시사합니다. 최고 수준의 강도가 필요 없고 열처리 비용을 절감하고 싶다면 주조 상태의 고압 진공 다이캐스팅(HPVD)이 유리할 수 있습니다. 반면, 열처리를 통해 강도를 극대화해야 하는 경우, PM 주조 후 T6 처리를 적용하는 것이 효과적일 수 있습니다.
- 품질 관리팀: HPVD 부품의 경우, 그림 4(a)와 4(b)에서 나타난 표면층의 Si 및 Mg 편석 현상은 부품의 표면 경도(그림 6(a))에 직접적인 영향을 줍니다. 따라서 표면과 내부의 경도 차이를 새로운 품질 검사 기준으로 고려할 수 있습니다. PM 부품의 경우, 그림 3(d)에 나타난 바늘 형태의 Fe-계 금속간화합물이 연신율 저하의 주된 원인이므로, 이 상의 형태 제어가 중요한 품질 관리 포인트가 될 수 있습니다.
- 설계 엔지니어: HPVD 공정에서 나타나는 독특한 3중 표면층 구조는 부품의 피로 수명이나 내마모성에 영향을 미칠 수 있습니다. 설계 초기 단계에서 이러한 표면 특성을 고려하여, 높은 응력이 집중되는 부위의 설계를 최적화할 필요가 있습니다. 예를 들어, 표면층의 특성을 활용하여 특정 기능성을 부여하는 설계가 가능할 수 있습니다.
논문 상세 정보
MICROSTRUCTURE AND MECHANICAL PROPERTIES OF AlSi10Mg PERMANENT MOULD AND HIGH PRESSURE VACUUM DIE CASTINGS
1. 개요:
- 제목: MICROSTRUCTURE AND MECHANICAL PROPERTIES OF AlSi10Mg PERMANENT MOULD AND HIGH PRESSURE VACUUM DIE CASTINGS
- 저자: Z. Zhang, M.-Y. Liu, F. Breton, and X.-G. Chen
- 발표 연도: 2018
- 발표 학회/저널: Proceedings of the 16th International Aluminum Alloys Conference (ICAA16) 2018
- 키워드: AlSi10Mg foundry alloy, Permanent mould casting, High pressure vacuum die casting, Microstructure, Mechanical properties
2. 초록:
AlSi10Mg 주조 합금의 영구 주형(PM) 및 고압 진공 다이캐스팅(HPVD) 주조품의 미세구조를 분석하고 비교했다. 두 주조품의 주조 상태 미세구조는 주로 공정 실리콘 입자, 초정 Mg2Si 및 Fe-풍부 금속간화합물 상으로 구성되었다. 독특한 특징과 다른 구조를 가진 HPVD 주조품의 표면층을 신중하게 특성화했다. PM 시편의 미세구조상 치수 변화는 HPVD 시편보다 단면을 따라 더 적었지만, PM 시편의 미세구조상 크기는 HPVD 시편보다 훨씬 컸다. PM 및 HPVD 시편의 기계적 특성은 주조 상태 및 T6 처리 조건에서 평가되었다. HPVD 주조품의 인장 특성은 주조 상태에서 PM 주조품보다 현저히 우수하다. T6 열처리는 PM 주조품의 인장 강도를 크게 향상시키는 반면, HPVD 주조품의 인장 강도에는 제한적인 영향을 미쳤다.
3. 서론:
AlSi10Mg 합금은 고압 다이캐스팅(HPD) 및 고압 진공 다이캐스팅(HPVD)에 널리 적용된다. HPD 공정은 빠른 속도와 높은 압력, 높은 냉각 속도로 인해 독특한 미세구조를 형성하지만, 캐비티 내 공기 혼입으로 인한 기공 문제로 열처리가 제한된다. 이 문제를 개선하기 위해 1980년대에 개발된 HPVD 공정은 감압 상태에서 용탕을 주입하여 가스 기공을 줄여 열처리를 가능하게 했다. 반면, 영구 주형(PM) 주조는 중력 하에 저속으로 충전되고 낮은 냉각 속도로 응고되어 가스 기공이 적고 열처리를 통해 기계적 특성을 크게 향상시킬 수 있다. 본 연구의 목적은 PM과 HPVD 주조품의 미세구조를 정량적으로 특성화하고, 주조 공정이 미세구조와 기계적 특성에 미치는 영향을 이해하는 것이다. 또한, 주조 상태 및 T6 처리 조건에서의 기계적 특성을 평가하여 열처리와의 상관관계를 밝히고자 한다.
4. 연구 요약:
연구 주제의 배경:
AlSi10Mg 합금은 HPD 및 HPVD 공정에 널리 사용되나, 각 공정의 특성상 미세구조와 기계적 특성에 차이가 발생한다. 특히 HPD의 기공 문제를 해결한 HPVD 공정은 열처리가 가능해졌지만, 그 미세구조적 특징과 열처리 효과에 대한 체계적인 연구가 부족한 실정이다.
이전 연구 현황:
HPD 공정의 미세구조와 기공 형성 메커니즘에 대한 연구는 있었으나, HPVD 공정의 독특한 미세구조, 특히 표면층에 대한 체계적인 특성화는 아직 이루어지지 않았다. 또한, PM과 HPVD 공정을 직접 비교하고 T6 열처리의 효과를 정량적으로 분석한 연구는 드물었다.
연구 목적:
PM 및 HPVD 공정으로 제작된 AlSi10Mg 주조품의 미세구조를 정량적으로 비교 분석하고, 주조 공정이 미세구조 및 기계적 특성에 미치는 영향을 규명한다. 또한, 주조 상태와 T6 처리 후의 기계적 특성을 평가하여 열처리와의 상관관계를 밝히는 것을 목표로 한다.
핵심 연구:
PM과 HPVD 두 가지 공정으로 AlSi10Mg 시편을 제작하여, 주조 상태와 T6 열처리 후의 미세구조(SDAS, 입자 크기, 상 분포 등)를 단면을 따라 정량적으로 분석했다. 또한, Si 및 Mg의 원소 분포(편석)를 조사하고, 경도, 인장 강도, 연신율 등 기계적 특성을 측정하여 공정 및 열처리에 따른 변화를 비교했다.
5. 연구 방법론
연구 설계:
본 연구는 AlSi10Mg 합금을 사용하여 영구 주형(PM) 주조와 고압 진공 다이캐스팅(HPVD)이라는 두 가지 다른 주조 공법으로 시편을 제작하고, 각 시편을 주조 상태(as-cast)와 T6 열처리 상태로 나누어 미세구조와 기계적 특성을 비교 분석하는 실험적 설계를 채택했다.
데이터 수집 및 분석 방법:
- 미세구조 분석: 광학 현미경과 이미지 분석 소프트웨어(CLEMEX PE4-0)를 사용하여 등가 직경, 종횡비, 상 분율 등 미세구조 변수를 정량화했다. 주사 전자 현미경(SEM, JSM-6840LV)과 에너지 분산형 분광기(EDS)를 사용하여 상의 종류를 식별하고 원소 분포를 분석했다.
- 기계적 특성 분석: 비커스 경도 시험기(Nextgen NG-1000CCD)로 경도를 측정하고, 만능 시험기(Instron)를 사용하여 ASTM B557 규격에 따라 인장 시험을 수행했다. 전기 전도도는 Sigmascope SMP10 장비로 측정했다.
연구 주제 및 범위:
연구는 AlSi10Mg 합금에 국한되며, PM과 HPVD 두 가지 주조 공법의 비교에 초점을 맞춘다. 미세구조 분석은 단면을 따라 5개 구역으로 나누어 진행되었으며, 기계적 특성은 주조 상태와 T6 열처리(500°C 1시간 용체화 + 170°C 2.5시간 시효) 조건에서 평가되었다.
6. 주요 결과:
주요 결과:
- HPVD 주조품 표면에는 스킨(skin), 공정-풍부(eutectic-rich), 알루미늄 입자-풍부(aluminum grain-rich) 하위층으로 구성된 독특한 3중 구조가 존재한다.
- HPVD 시편에서 Si와 Mg의 거시편석(macrosegregation)이 관찰되었으며, 표면층에 농축되고 중앙부에서 고갈되는 경향을 보였다. PM 시편에서는 유의미한 거시편석이 없었다.
- PM 시편의 미세구조상(e.g., SDAS, Si 입자) 크기는 HPVD 시편보다 훨씬 컸으나, 단면을 따른 크기 변화는 HPVD 시편보다 적었다.
- 주조 상태에서 HPVD 주조품의 인장 특성(YS, UTS, 연신율)은 PM 주조품보다 현저히 우수했다.
- T6 열처리는 PM 주조품의 인장 강도를 크게 향상시켰으나(YS 59% 증가, UTS 35% 증가), HPVD 주조품의 인장 강도에는 제한적인 영향을 미쳤다(UTS 20% 감소).
Figure Name List:
- Figure 1. Microstructure of the as-cast HPVD sample: optical images near cast surface (a) and at the center (b); SEM electron backscattered images near cast surface (c) and at the center (d).

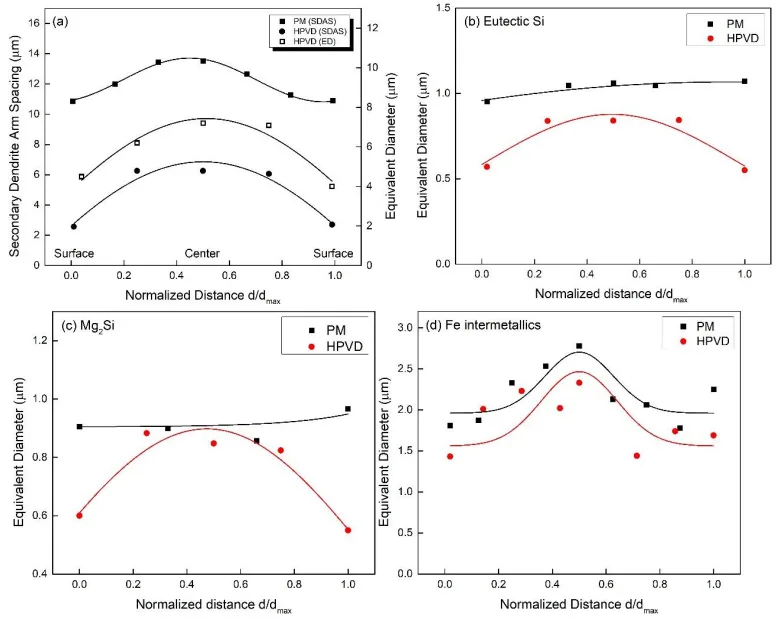

- Figure 2. The secondary dendrite arm spacing (SDAS) and equivalent diameter of aluminum grains (a); the equivalent diameter of Si (b), primary Mg2Si (c) and Fe-rich intermetallics (d) along the cross section of PM and HPVD samples. d: the distance from one edge to other; dmax: the sample thickness.
- Figure 3. Microstructure of as-cast PM samples: optical images near cast surface (a) and at the center (b); SEM electron backscattered image near cast surface (c) and at the center (d).
- Figure 4. Si (a) Mg (b) distribution in the HPVD sample; Si (c) Mg (d) distribution in the PM sample.
- Figure 5. Microstructure in the sample center after T6 heat treated: optical images of HPVD (a) and PM (b) samples; SEM backscattered electron image of HPVD (c) and PM (d) samples.

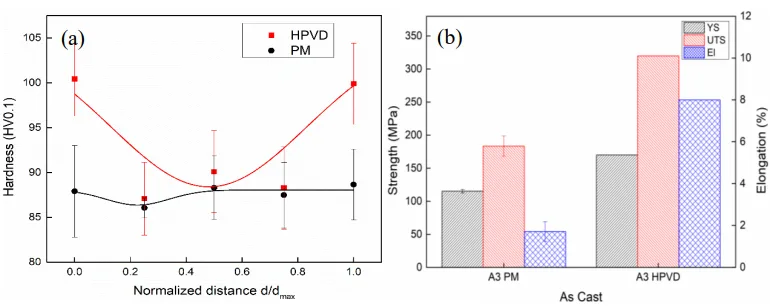

- Figure 6. Mechanical properties of HPVD and PM samples on as-cast condition: the hardness profile along the cross section (a), and the tensile properties (b). Tensile properties of HPVD are taken from (Breton & Fourmann, 2016). d: the distance from one edge to other; dmax: the sample thickness.

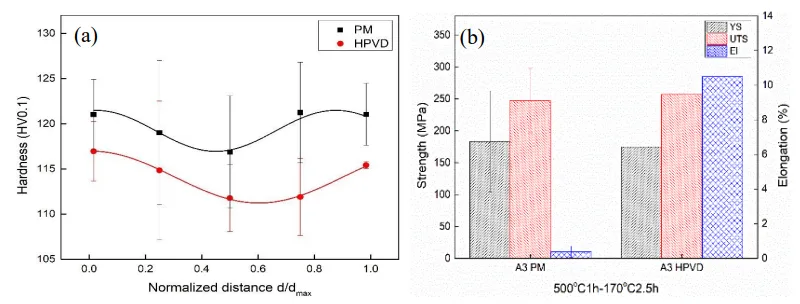

- Figure 7. Mechanical properties of HPVD and PM samples on T6-treated condition: the hardness profile along the cross section (a), and the tensile properties (b). Tensile properties of HPVD are taken from (Breton and Fourmann, 2016). d: the distance from one edge to other; dmax: the sample thickness.
7. 결론:
(1) 고압 진공 다이캐스팅(HPVD) 주조품에는 독특한 특징과 다른 구조를 가진 표면층이 존재한다. 표면층은 1) 주조 표면에 직접 인접한 스킨 하위층, 2) 스킨 하위층 옆의 공정-풍부 하위층, 그리고 3) 알루미늄 입자-풍부 하위층으로 나눌 수 있다. (2) 주조 상태 HPVD 시편 단면에서 Si와 Mg의 거시편석이 관찰되었다. 일반적으로 Si와 Mg 농도는 표면층에 농축되고 시편 중앙부에서 고갈된다. 반면, 영구 주형(PM) 시편에서는 Si와 Mg의 유의미한 거시편석이 없다. (3) PM 시편의 미세구조는 HPVD 시편과 동일한 상으로 구성된다. PM 시편 단면을 따른 미세구조상의 치수 변화는 HPVD 시편보다 적지만, PM 시편의 미세구조상 크기는 HPVD 시편보다 훨씬 크다. (4) 주조 상태 HPVD 시편의 표면 근처 경도는 중앙부보다 상당히 높다. HPVD 시편 중앙부의 경도는 주조 상태에서 PM 시편보다 약간 높다. 그러나 T6 열처리 후에는 HPVD 시편의 경도가 PM 시편보다 낮다. (5) HPVD 주조품의 인장 특성은 주조 상태에서 PM 주조품보다 현저히 우수하다. T6 열처리는 PM 주조품의 인장 강도를 크게 향상시키는 반면, HPVD 주조품의 인장 강도에는 제한적인 영향을 미친다. T6 처리 후, PM 주조품의 인장 강도는 HPVD 주조품과 비슷한 수준에 도달할 수 있다.
8. 참고 문헌:
- Breton, F., & Fourmann, J. (2016). Alloys with high strength and ductility for high pressure vacuum die casting in automotive body structure applications: impact of heat treatment on mechanical properties. Die casting congress & tabletop, Columbus, OH, USA.
- Ferguson, J., & Kemblowski, Z. (1991). Applied fluid rheology. Springer.
- Flemings, M. C. (1974). Solidification processing. Wiley - VCH Verlag GmbH & Co. KGaA.
- Gourlay, C. M., Laukli, H. I., & Dahle, A. K. (2007). Defect band characteristics in Mg-Al and Al-Si high-pressure die castings. Metallurgical and Materials Transactions A, 38(8), 1833-1844.
- Hamasaiid, A., Dargusch, M. S., Davidson, C. J., Tovar, S., Loulou, T., Rezai-Aria, F., & Dour, G. (2007). Effect of mold coating materials and thickness on heat transfer in permanent mold casting of aluminum alloys. Metallurgical and materials Transactions A, 38(6), 1303-1316.
- Ji, S., Wang, Y., Watson, D., & Fan, Z. (2013). Microstructural evolution and solidification behavior of Al-Mg-Si alloy in high-pressure die casting. Metallurgical and Materials Transactions A, 44(7), 3185-3197.
- Uchida, M. (2009). Development of vacuum die-casting process. China Foundry, 6(2), 137-144.
- Wang, L.-Y., Zheng, L.-S., Qu, W.-T., Zhou, X.-C., & Xu, J.-W. (1984) p.196. Special casting processes. Industry Press, Beijing, China.
전문가 Q&A: 자주 묻는 질문
Q1: 이 연구에서 HPVD 공법을 전통적인 PM(영구 주형) 주조와 특별히 비교한 이유는 무엇인가요?
A1: PM 주조는 낮은 냉각 속도와 중력 충전이라는 특징을 가집니다. 이는 HPVD의 높은 냉각 속도 및 고압/고속 충전과 극명한 대조를 이룹니다. 이 두 공법을 비교함으로써, 응고 조건(특히 냉각 속도)이 AlSi10Mg 합금의 미세구조 형성, 원소 편석, 그리고 최종 기계적 특성에 미치는 영향을 근본적으로 이해할 수 있습니다. 이는 HPVD 공정의 고유한 특성을 명확히 하고, 그 장단점을 객관적으로 평가하는 데 효과적인 기준점을 제공합니다.
Q2: HPVD 주조품에서 발견된 독특한 3중 표면층 구조(그림 1(a))의 실질적인 중요성은 무엇인가요?
A2: 이 3중 구조는 HPVD 공정의 핵심적인 특징을 보여줍니다. 가장 바깥쪽의 미세한 '스킨' 층은 높은 내마모성을, 그 아래 '공정-풍부' 층은 유동성을, 그리고 '알루미늄 입자-풍부' 층은 내부 조직과의 연결을 담당할 수 있습니다. 이 표면층은 부품의 피로 수명, 부식 저항성, 표면 경도 등 성능에 직접적인 영향을 미칩니다. 예를 들어, 그림 6(a)에서 표면 경도가 내부보다 약 10 HV 더 높은 것은 이 표면층의 미세구조와 그림 4의 원소 농축 현상 때문입니다. 따라서 이 층을 제어하는 기술은 부품의 표면 기능성을 맞춤 설계하는 데 활용될 수 있습니다.
Q3: 논문에서는 PM과 HPVD에서 Fe-계 금속간화합물의 형태가 다르다고 언급했습니다. 이것이 왜 중요한가요?
A3: Fe-계 금속간화합물은 알루미늄 주조 합금에서 균열의 시작점이 되어 기계적 특성, 특히 연성을 저하시키는 주요 원인입니다. PM 공정의 느린 냉각 속도는 길고 날카로운 바늘 형태(그림 3(d))의 화합물을 형성하게 하여 응력 집중을 유발합니다. 반면, HPVD의 빠른 냉각은 이 화합물을 미세하고 분산된 점 또는 막대 형태(그림 1(d))로 만들어 유해성을 줄입니다. 이것이 주조 상태에서 HPVD의 연신율(8%)이 PM(1.7%)보다 4배 이상 높은 핵심적인 이유 중 하나입니다.
Q4: T6 열처리가 HPVD와 PM 주조품의 인장 강도에 왜 그렇게 다른 영향을 미치나요?
A4: 그 이유는 각 공정의 '초기 상태'가 다르기 때문입니다. PM 주조는 냉각이 느려 기지 내에 고용된 원소(Si, Mg)가 적고 미세구조가 조대합니다. T6 열처리는 이러한 원소들을 기지에 재고용시킨 후 미세한 석출물을 형성시켜 강도를 크게 향상시킵니다(YS 59% 증가). 반면, HPVD는 급속 냉각으로 인해 이미 주조 상태에서 기지 내에 많은 원소가 과포화 고용되어 있고 미세구조가 매우 미세하여 높은 강도를 가집니다. 따라서 T6 열처리를 해도 추가적인 강도 향상 효과가 미미하며, 오히려 일부 과시효(over-aging) 현상 등으로 인해 인장 강도가 감소(UTS 20% 감소)할 수 있습니다.
Q5: HPVD 시편에서 관찰된 Si와 Mg의 거시편석(그림 4)이 부품 성능에 미치는 실질적인 영향은 무엇인가요?
A5: 거시편석은 부품 내 위치에 따라 기계적 특성이 불균일해짐을 의미합니다. 표면에 Si와 Mg가 농축되면 해당 부위의 경도와 강도는 높아지지만(그림 6(a)), 연성이 감소하거나 용접성이 저하될 수 있습니다. 반대로 중앙부는 상대적으로 무르고 연해집니다. 이러한 불균일성은 부품이 전체적으로 균일한 응력을 받을 때 특정 부위에서 조기 파괴를 유발할 수 있습니다. 따라서 부품 설계 시 이러한 편석 현상을 고려하여 응력이 집중되는 부위와 편석이 심한 부위가 겹치지 않도록 설계하는 것이 중요합니다.
결론: 더 높은 품질과 생산성을 향한 길
본 연구는 AlSi10Mg 합금의 주조 공법 선택이 최종 제품의 성능에 얼마나 지대한 영향을 미치는지를 명확하게 보여주었습니다. 특히, 고압 진공 다이캐스팅(HPVD)은 주조 상태만으로도 미세한 조직과 우수한 기계적 특성을 구현하여 열처리 공정을 생략하거나 단축할 수 있는 잠재력을 입증했습니다. 반면, 영구 주형(PM) 주조는 T6 열처리를 통해 강도를 극적으로 향상시킬 수 있어, 공정 단계별 최적화가 중요함을 시사합니다.
이러한 연구 결과는 단순히 학문적 발견에 그치지 않고, R&D 및 생산 현장에서 실질적인 가치를 제공합니다. 공정, 품질, 설계 엔지니어들은 이 데이터를 바탕으로 부품의 요구 성능과 생산 비용을 고려한 최적의 제조 전략을 수립할 수 있습니다.
"CASTMAN은 최신 산업 연구 결과를 적용하여 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 본 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."
