마그네슘 파워트레인 주조 부품(MPCC) 프로젝트의 기초 연구 필요성

본 소개 내용은 TMS (The Minerals, Metals & Materials Society)에서 발행한 "Fundamental Research Needs for the Magnesium Powertrain Cast Components (MPCC) Project" 의 연구 내용입니다.

1. 개요:

• 제목: 마그네슘 파워트레인 주조 부품(MPCC) 프로젝트의 기초 연구 필요성 (Fundamental Research Needs for the Magnesium Powertrain Cast Components (MPCC) Project)
• 저자: Randy Beals¹, Lawrence Kopka¹, John Allison², Joy A. Hines², Bob McCune², Alan Luo³, Bob Powell³ and Peter Ried⁴
• 출판 연도: 2004
• 출판 저널/학회: Magnesium Technology 2004, Edited by Alan A. Luo, TMS (The Minerals, Metals & Materials Society)
• 키워드: 마그네슘 합금 개발, 구조-특성 관계, 상평형, 전산 열역학, 크리프 변형 메커니즘, 주조, 응고, 부식, 재활용.

2. 초록 / 서론

초록 (Abstract)
마그네슘 파워트레인 주조 부품 프로젝트(MPCC)는 미국 에너지부와 미국 자동차 연구 위원회(US Council for Automotive Research)가 공동으로 후원하는 프로젝트로, 마그네슘 집약적 엔진 생산의 타당성과 실용성을 결정하기 위한 것입니다. 이 프로젝트는 V6 엔진의 기술 및 경제적 요구 사항을 결정하고자 합니다. 새롭게 개발된 여러 고온 마그네슘 합금이 이러한 요구 사항을 충족할 것입니다. 이 프로젝트의 추가 목표는 파워트레인 부품에서 마그네슘 합금 및 주조 공정을 사용하는 데 있어 근본적인 과학적 과제를 식별하는 것입니다. 연구 분야는 다음과 같습니다: 마그네슘 합금 개발(구조-특성 관계), 상평형 및 전산 열역학, 크리프 변형 메커니즘, 주조(응고) 거동, 부식 및 재활용. MPCC 프로젝트의 이러한 목표는 북미에서 새로운 마그네슘 과학 연구를 촉진하고 기존 연구를 강화하는 것입니다.

서론 (Introduction)
마그네슘은 자동차 연비를 개선할 수 있습니다. 자동차 파워트레인에 마그네슘을 사용하려면 더 높은 작동 온도(150–180°C)에서 향상된 성능을 가진 합금이 필요합니다. 마그네슘 파워트레인 주조 부품 프로젝트(MPCC)는 자동차 파워트레인에서 마그네슘 합금 사용의 준비 상태를 결정하기 위해 시작되었습니다 [1].

3. 연구 배경:

연구 주제의 배경:

• 자동차 산업에서 연비 개선 및 배기가스 감소의 필요성.
• 낮은 밀도로 인해 이러한 목표에 기여할 수 있는 마그네슘 합금의 잠재력.
• 파워트레인 응용 분야에 필요한 더 높은 작동 온도(150-180°C)에서 기존 마그네슘 합금의 한계.

기존 연구 현황:

• 크리프 특성이 향상된 새로운 고온 마그네슘 합금 개발.
• 이러한 새로운 합금의 크리프 변형 메커니즘에 대한 제한적인 이해.
• 새로 개발된 합금에 대한 포괄적인 열역학 데이터 및 상 다이어그램 부족.
• 주조 공정에서 이러한 합금의 응고 거동에 대한 이해 개선 필요성.
• 새로운 합금의 내식성 및 재활용성에 대한 우려.

연구의 필요성:

• 자동차 파워트레인에서 마그네슘 합금의 광범위한 사용을 가능하게 하기 위해.
• 이러한 합금의 잠재적인 경량화 효과를 완전히 실현하려면 추가적인 특성 개선이 필요.
• 특정 파워트레인 부품에 대한 합금 조성 및 가공 기술 최적화.
• 주조, 부식 및 재활용 관련 문제 해결.

4. 연구 목적 및 연구 질문:

연구 목적:

• 장기적인 목표는 마그네슘 파워트레인 응용 분야에 대한 중요한 과학적 연구 영역을 식별하고 널리 알려 북미 마그네슘 과학 인프라의 성장을 촉진하는 것입니다.
• 프로그램의 단기 목표는 MPCC 프로젝트에 직접적으로 기여할 연구 분야를 식별하고 구현하는 것입니다.

주요 연구:

• 마그네슘 합금 개발 (구조-특성 관계).
• 상평형 및 전산 열역학.
• 크리프 변형 메커니즘
• 주조 (응고) 거동
• 부식
• 재활용

5. 연구 방법

연구 설계:

• MPCC 핵심 팀, 미국 에너지부, 국립 연구소 및 대학의 구성원이 참여하는 공동 연구 워크숍.
• 실험적 조사와 전산 모델링의 조합.

데이터 수집 방법:

• 광학 현미경, SEM, TEM, XRD 및 EPMA와 같은 기술을 사용한 미세 구조 특성화.
• 크리프 시험을 포함한 기계적 시험.
• ASTM B117 염수 분무, ASTM D1384 및 ASTM D4340과 같은 방법을 사용한 부식 시험.
• 문헌 및 실험 측정을 통한 열역학 데이터 수집.

분석 방법:

• CALPHAD 기법을 사용한 전산 열역학.
• 금속 가공 매개변수와 미세 구조 및 특성을 연관시키는 정량적 모델 개발.
• 크리프 변형 메커니즘 분석.
• 주조 거동 및 응고 과정 평가.
• 부식 메커니즘 및 재활용성 평가.

연구 대상 및 범위:

• 6가지 다이캐스트 마그네슘 합금: Dead Sea Magnesium (MRI 153M, MRI 230D), Noranda (AJ52), Hydro (AS21X), GM (AXJ530), Avisma (AS31).
• 3가지 사형 주조 마그네슘 합금: Dead Sea Magnesium (MRI 201S), Australian Magnesium Corp. (SC1), Solikamsk (ML10).
• 파워트레인 부품에 초점: V6 엔진 블록, 구조용 오일 팬 및 프런트 엔진 커버.

6. 주요 연구 결과:

주요 연구 결과:

• Mg-Al-Ca 합금의 평형상은 1차 Mg 기지 및 C15-Al₂Ca입니다.
• 여러 Mg-Al-Ca 및 Mg-Al-Ca-Sr 합금에서 계산된 공융 상(들)의 부피 분율은 실험 결과와 잘 일치합니다.
• 크리프 저항을 위한 주요 합금 원소: AS, AXJ, AE 및 AJ.
• 새로운 크리프 저항성 마그네슘 합금은 Sr, Ca 및 희토류 원소(Nd, Ce, La, Pr 등)와 같은 다양한 원소를 포함합니다.
• HPDC 공정 중 응고는 용탕이 다이 캐비티에 들어가기 전 샷 슬리브에서 시작됩니다.

제시된 데이터 분석:

• 그림 1: Mg-Al-Ca 합금 시스템에 대한 298K에서의 계산된 등온 단면을 보여주며, 층상(lamellae) 유형의 3원 (Mg, Al)₂Ca의 존재를 확인합니다.

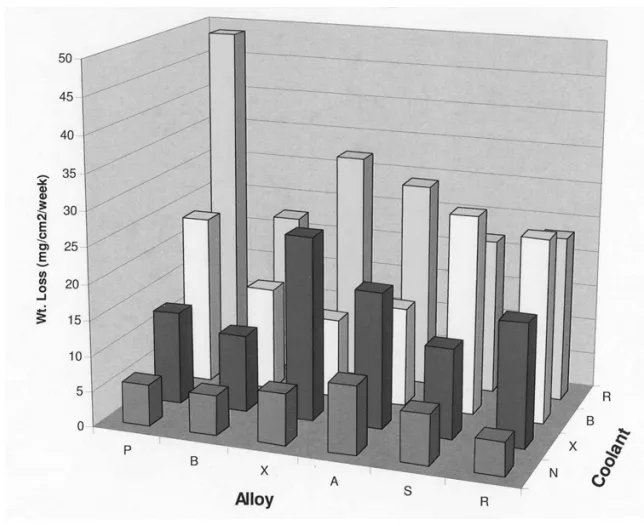

• 그림 2: ASTM D1384 부식 결과 제시 (특정 합금 및 냉각수 식별은 공개되지 않음).
• 그림 3: ASTM D4340 부식 결과 제시 (특정 합금 및 냉각수 식별은 공개되지 않음).

그림 목록:

• 그림 1. Mg-Al-Ca 합금 시스템에 대한 298 K에서의 계산된 등온 단면 [3].
• 그림 2. ASTM D1384 부식 결과
• 그림 3. ASTM D4340 부식 결과

7. 결론:

주요 결과 요약:

• 새로운 크리프 저항성 마그네슘 합금은 파워트레인 응용 분야에 유망하지만 추가 연구가 필요합니다.
• 주요 연구 분야에는 합금 개발(구조-특성 관계), 상평형, 크리프 메커니즘, 주조 거동, 부식 및 재활용이 포함됩니다.
• 전산 열역학은 합금 개발을 위한 귀중한 도구입니다.
• 결정립계 구조 제어는 크리프 저항에 중요합니다.
• 주조 공정은 새로운 합금에 맞게 최적화되어야 합니다.
• 내식성 및 재활용성은 중요한 고려 사항입니다.

연구의 학술적 의의:

• 마그네슘 기술 발전을 위한 중요한 연구 필요성을 식별합니다.
• 강력한 마그네슘 과학 인프라 개발을 촉진합니다.
• 고온 마그네슘 합금에 대한 향후 연구를 위한 프레임워크를 제공합니다.

실질적인 의미:

• 파워트레인 부품에 마그네슘 합금을 사용하여 차량 경량화 및 연비 개선을 가능하게 합니다.
• 최적화된 합금 및 가공 기술 개발을 안내합니다.
• 부식 및 재활용 문제를 해결하여 마그네슘의 지속 가능한 사용을 촉진합니다.

연구의 한계 및 향후 연구 분야:

• 새로운 합금의 크리프 변형 메커니즘에 대한 제한적인 이해.
• 보다 포괄적인 열역학 데이터 및 상 다이어그램의 필요성.
• 응고 거동 및 주조 최적화에 대한 추가 연구.
• 부식 메커니즘 조사 및 신뢰할 수 있는 가속 부식 시험 개발.
• 새로운 합금 재활용의 경제적, 기술적 문제 탐구.

8. 참고 문헌:

• B. Powell, L. Ouimet, J. Allison, J. Hines, R. Beals, L. Kopka, and P. Ried, "The USAMP Magnesium Powertrain Cast Components Project," in Magnesium Technology 2004, ed. by A. Luo, TMS, Warrendale, PA, USA 2004.
• L. Kaufman and H. Bernstein, "Computer Calculation of Phase Diagrams with Special Reference to Refractory Metals", Academic Press, New York, 1970.
• K. Ozturk, Y. Zhang, A.A. Luo and Z.-K. Liu, “Creep-Resistant Mg-Al-Ca Alloys: Computational Thermodynamics and Experimental Investigation", JOM, Vol. 55, November 2003, 40-44.
• K. Ozturk, Z.-K. Liu, A.A. Luo, "Phase Identification and Microanalysis in the Mg-Al-Ca Alloy
• System", in Magnesium Technology 2003, ed., H.I. Kaplan, TMS, Materials Park, OH, 2003.
• Y. Zhang, K. Ozturk, Z.-K. Liu and A.A. Luo, "Computational Thermodynamics and Experimental Investigation of the Mg-Al-Ca-Sr Alloys", in Magnesium Technology 2002, ed., H.I. Kaplan, TMS, Materials Park, ОН, 2002, 69-73.
• B.R. Powell, A. Luo, V. Rezhets, J.J. Bommarito and B.L. Tiwari: "Development of Creep-Resistant Magnesium Alloys for Powertrain Applications: Part 1 of 2", SAE Technical Paper 2001-01-0422, Detroit, MI, 2001.
• B.R. Powell, V. Rezhets, and R.A. Waldo, "The Relationship Between Microstructure and Creep Behavior in AE42 Magnesium Die Casting Alloy," in Magnesium Technology 2001, ed. by J.N. Hryn, TMS, Warrendale, PA, USA, 2001, pp 175-181.
• Chengou Tian of Hydro Magnesium, USCAR MPCC (AMD 304) Quarterly Review Meeting Notes, 2003.
• M. Pekguleryuz, P.Lebelle, D. Argo, E. Baril, "Magnesium Die Casting Alloy AJ62X with Superior Creep Resistance, Ductility and Diecastability", in Magnesium Technology 2003, ed. H.I. Kaplan, TMS, Materials Park, OH, 2003, 201-206.
• L. Backerud, E. Krol, J. Tamminen, Solidification Characteristics of Aluminum Alloys, v.2 Foundry Alloys, AFS/Skanaliuminum, 1990.
• D.H. StJohn, A.K. Dahle, T. Abbott, M.D. Nave, Ma Qian, "Solidification of Cast Magnesium Alloys", in Magnesium Technology 2003, ed. H.I. Kaplan, TMS, Materials Park, OH, 2003, 95-100.
• P.R. Roberge, "What is Accelerated in Accelerated Testing: A Framework for Definition." Cyclic Corrosion Testing, ASTM STP 1238, Gardner S. Haynes, Ed.; American Society for Testing of Materials, Philadelphia, 1995.
• O. Lunder, K. Nisancioglu, R. Steen Hansen, „Corrosion of Die Cast Magnesium-Aluminum Alloys“, SAE paper 930755, SAE Int. Cong.&Expo. Detroit, MI 1995.
