The Effect of Casting Mold Material on Microstructure of Al-Si Alloys

주형 재료 선택: Al-Si 합금 미세조직 및 기계적 특성 최적화의 핵심

이 기술 요약은 Tomas Vlach, Jaromir Cais가 저술하여 2022년 Manufacturing Technology에 게재한 학술 논문 "The Effect of Casting Mold Material on Microstructure of Al-Si Alloys"를 기반으로 합니다. CASTMAN이 기술 전문가를 위해 분석하고 요약했습니다.

키워드

• 주요 키워드: Al-Si 합금 미세조직
• 보조 키워드: 주형 재료, 응고, 덴드라이트 암 간격(DAS), 미세경도, 편석, 주조 공정

핵심 요약

• 도전 과제: Al-Si 합금은 주조 응고 과정에서 발생하는 편석으로 인해 기계적, 화학적, 물리적 특성이 저하되는 문제를 안고 있습니다.
• 연구 방법: 세 가지 다른 Al-Si 합금(AlSi7Mg0.3, AlSi7Cu4, AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5)을 금속 주형과 사형 주형에 중력 주조하여 미세조직, 덴드라이트 암 간격(DAS), 미세경도를 분석했습니다.
• 핵심 발견: 더 빠른 냉각 속도를 제공하는 금속 주형은 사형 주형에 비해 훨씬 미세한 덴드라이트 구조(더 작은 DAS)와 더 높은 고용체 미세경도를 형성했습니다.
• 결론: 주형 재료의 선택은 Al-Si 합금 주조품의 편석을 제어하고 기계적 특성을 향상시키는 데 결정적인 공정 변수입니다.

도전 과제: 이 연구가 HPDC 전문가에게 중요한 이유

알루미늄 합금, 특히 Al-Si 계열 합금은 자동차 및 항공 산업에서 널리 사용되는 핵심 소재입니다. 그러나 중력 주조와 같은 공정에서는 편석(segregation)과 같은 바람직하지 않은 현상이 발생할 수 있습니다. 편석은 합금 원소가 불균일하게 분포되는 현상으로, 이는 주조품의 기계적, 화학적, 물리적 특성에 직접적인 악영향을 미칩니다.

편석의 정도는 결정립의 점진적인 응고 과정에서 발생하며, 냉각 속도와 밀접한 관련이 있습니다. 냉각 속도가 느릴수록 덴드라이트 셀의 주축 간 거리가 길어져 편석이 촉진됩니다. 따라서 주조 공정에서 냉각 속도를 제어하는 것은 최종 제품의 품질을 결정하는 중요한 과제입니다. 이 연구는 주형 재료가 냉각 속도와 그에 따른 미세조직 및 기계적 특성에 미치는 영향을 규명하여, 고품질 Al-Si 합금 주조품 생산을 위한 실질적인 해법을 제시합니다.

연구 접근법: 방법론 분석

본 연구는 주형 재료가 Al-Si 합금의 응고 과정에 미치는 영향을 비교하기 위해 체계적인 실험을 설계했습니다.

• 사용 합금: 서로 다른 특성을 가진 세 종류의 Al-Si 합금이 사용되었습니다.
  1. AlSi7Mg0.3 (EN AC-42100): 합금 원소 함량이 낮아 편석 수준이 가장 낮을 것으로 예상되는 표준 주조용 합금입니다.
  2. AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5: 다수의 합금 원소를 포함하여 편석 정도가 가장 높을 것으로 예상되는 신규 개발 합금입니다.
  3. AlSi7Cu4 (EN AC-46300): 높은 강도와 강성이 요구되는 부품에 사용되는 경화 가능 합금입니다.
• 주조 공정:
  • 모든 합금은 흑연 도가니를 사용하여 전기 저항로에서 용해되었습니다.
  • 주조 온도는 730 °C ± 5 °C로 제어되었으며, 용탕은 ECOSAL 정련제로 정련 처리되었습니다.
  • 각 합금은 금속 주형과 사형 주형 두 종류의 주형에 중력 주조되었습니다. 주형은 습기 제거를 위해 200 °C로 예열되었습니다.
• 시편 분석:
  • 각 주조품의 하단, 중간, 상단 세 부분에서 총 18개의 시편을 채취했습니다.
  • 레이저 공초점 현미경(Confocal Microscope): 미세조직 관찰 및 덴드라이트 암 간격(DAS) 측정을 위해 사용되었습니다.
  • 주사전자현미경(SEM) 및 EDX 분석기: 금속간 화합물 상을 식별하고 원소 분포를 분석하기 위해 사용되었습니다.
  • 비커스 미세경도 시험기: α(Al) 고용체의 미세경도를 측정하여 응고 조건에 따른 기계적 특성 변화를 평가했습니다.

핵심 발견: 주요 결과 및 데이터

결과 1: 주형 재료에 따른 덴드라이트 구조(DAS)의 극적인 변화

연구 결과, 주형 재료는 덴드라이트 구조의 크기에 결정적인 영향을 미쳤습니다. Graph 1에서 볼 수 있듯이, 사형 주형으로 제작된 시편의 덴드라이트 암 간격(DAS) 값은 금속 주형 시편보다 약 3배 더 높았습니다. 이는 금속 주형의 빠른 열 방출로 인한 급속 냉각이 훨씬 미세한 조직을 형성했음을 의미합니다.

• AlSi7Mg0.3 합금: 사형 주형의 덴드라이트 크기가 금속 주형보다 평균 68% 더 컸습니다.
• AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금: 사형 주형의 결정립 크기가 평균 65% 증가했습니다.
• AlSi7Cu4 합금: 사형 주형의 결정립 크기가 평균 67% 증가했습니다.

이러한 미세한 덴드라이트 구조는 편석을 억제하고 기계적 특성을 향상시키는 데 직접적으로 기여합니다.

결과 2: 금속 주형의 빠른 냉각이 미세경도를 향상시킴

미세경도 측정 결과는 덴드라이트 구조 분석 결과와 일치했습니다. Graph 2는 금속 주형으로 주조된 시편이 모든 합금에서 더 높은 α(Al) 고용체 미세경도 값을 나타냄을 보여줍니다.

• AlSi7Mg0.3 합금: 금속 주형 시편의 미세경도가 사형 주형보다 평균 5% 높았습니다.
• AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금: 미세경도 차이가 최대 12%까지 증가했습니다.
• AlSi7Cu4 합금: 미세경도가 평균 6% 증가했습니다.

특히 AlSi7Cu4 합금은 금속 주형과 사형 주형 모두에서 가장 높은 미세경도 값을 기록했으며, 이는 합금의 고유한 특성과 냉각 조건의 시너지 효과를 보여줍니다. 또한, 금속 주형 주조품에서는 주조품 하단에서 상단으로 갈수록 미세경도가 감소하는 경향이 관찰되었는데, 이는 주조품 내 위치에 따른 냉각 속도 차이 때문입니다.

R&D 및 운영을 위한 실질적 시사점

• 공정 엔지니어: 본 연구는 냉각 속도(주형 재료) 조절이 결정립 크기를 줄이고 미세경도를 향상시키는 효과적인 방법임을 시사합니다. 금속 주형을 사용하거나 냉각 효율을 높이는 공정 설계는 편석을 줄이고 제품 품질을 높이는 데 기여할 수 있습니다.
• 품질 관리팀: 논문의 Graph 1(DAS)과 Graph 2(미세경도) 데이터는 냉각 속도와 핵심 재료 특성 간의 명확한 상관관계를 보여줍니다. 이는 미세조직 특성을 기반으로 기계적 성능을 예측하는 새로운 품질 검사 기준을 수립하는 데 활용될 수 있습니다.
• 설계 엔지니어: 연구 결과는 응고 조건이 최종 제품의 특성을 크게 좌우함을 확인시켜 줍니다. 부품의 형상은 국부적인 냉각 속도에 영향을 미치므로, 설계 초기 단계에서 주형 재료와의 상호작용을 고려하여 응고 과정 중 결함 형성을 최소화하는 설계가 중요합니다.

논문 상세 정보

The Effect of Casting Mold Material on Microstructure of Al-Si Alloys

1. 개요:

• 제목: The Effect of Casting Mold Material on Microstructure of Al-Si Alloys
• 저자: Tomas Vlach, Jaromir Cais
• 발행 연도: 2022
• 게재 학술지/학회: MANUFACTURING TECHNOLOGY
• 키워드: segregation, heterogeinity, aluminium alloys, microstructure, DAS, microhardness

2. 초록:

이 논문은 선택된 Al-Si 합금의 편석 과정에 대한 주형 재료의 영향을 다룹니다. 응고 중 편석 과정을 비교하기 위해 세 가지 유형의 Al-Si 합금이 선택되었습니다. AlSi7Mg0.3, AlSi7Cu4 및 AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금을 금속 및 사형 주형에 중력 주조했습니다. 각 합금의 내부 구조에 대한 거시적 및 미시적 분석도 연구되었습니다. 주조품의 하부, 중간 및 상부 내의 화학적 조성은 주사전자현미경을 사용하여 관찰되었습니다. 모든 시편은 α(Al) 고용체의 비커스 미세경도 측정을 받았습니다. 미세경도 측정은 서로 다른 응고 조건 하에서 α(Al) 고용체의 기계적 특성의 항상성을 검증하기 위해 수행되었습니다. 덴드라이트의 2차 축 사이의 거리인 DAS(Dendrite Arm Spacing)는 편석 수준을 평가하는 데 사용되었습니다.

3. 서론:

알루미늄은 지구상에서 가장 흔한 원소 중 하나이며 주로 다양한 원소와 결합된 합금으로 사용됩니다. 합금 원소를 추가하여 기계적 특성을 향상시킬 수 있습니다. 알루미늄 합금은 가장 널리 사용되는 금속 재료 중 하나입니다. 가공 기술에 따라 알루미늄 합금은 성형용 합금과 주조용 합금으로 나눌 수 있습니다. Al-Si 합금은 주조 재료의 가장 큰 부분을 차지하며, 주로 중력 주조를 사용하여 주조됩니다. 중력 주조는 용탕이 중력에 의해 주형을 채우는 공정으로, 사형 또는 금속 주형에 주조할 수 있습니다. 경합금의 중력 주조는 주로 실린더 헤드, 휠 디스크 등 자동차 산업에서 사용됩니다. 반면에 중력 주조는 편석과 같은 여러 바람직하지 않은 현상을 유발할 수 있습니다. 합금 원소 수가 많은 알루미늄 합금은 편석이 발생하기 쉽습니다. 편석은 합금의 기계적, 화학적 및 물리적 특성에 영향을 미칩니다. 편석의 원인은 고체상이 점진적으로 변형되는 동안 결정립이 점진적으로 응고되기 때문입니다. 편석의 정도는 다른 요인들 중에서도 냉각 속도에 따라 달라지며 덴드라이트 셀의 주축으로부터의 거리와 관련이 있습니다.

4. 연구 요약:

연구 주제의 배경:

Al-Si 합금은 주조 공정 중 응고 조건, 특히 냉각 속도에 따라 미세조직과 기계적 특성이 크게 달라집니다. 편석 현상은 합금의 균질성을 저해하고 성능을 저하시키는 주요 원인입니다.

이전 연구 현황:

이전 연구들은 냉각 속도가 덴드라이트 구조 및 편석에 미치는 영향을 확인했으나, 본 연구는 세 가지 상이한 조성을 가진 Al-Si 합금을 금속 주형과 사형 주형이라는 극명하게 다른 냉각 조건에 적용하여 그 효과를 정량적으로 비교 분석했습니다.

연구 목적:

주형 재료(금속 대 사형)가 세 가지 다른 Al-Si 합금의 응고 과정, 특히 편석, 미세조직(DAS), 기계적 특성(미세경도)에 미치는 영향을 비교하고 평가하는 것을 목적으로 합니다.

핵심 연구:

세 가지 Al-Si 합금을 금속 주형과 사형 주형에 중력 주조한 후, 주조품의 위치별(하단, 중간, 상단) 시편을 채취하여 미세조직, 금속간 화합물, 덴드라이트 암 간격(DAS), α(Al) 고용체의 미세경도를 측정하고 비교 분석했습니다.

5. 연구 방법론

연구 설계:

비교 연구 설계를 사용하여, 독립 변수인 주형 재료(금속, 사형)와 합금 종류(3종)가 종속 변수인 미세조직(DAS)과 미세경도에 미치는 영향을 평가했습니다.

데이터 수집 및 분석 방법:

• 데이터 수집: 레이저 공초점 현미경으로 미세조직 이미지 및 DAS 값을, SEM/EDX로 원소 맵 및 상 분석 데이터를, 비커스 미세경도 시험기로 경도 값을 수집했습니다.
• 분석 방법: 수집된 DAS 값과 미세경도 값의 평균을 계산하고 그래프로 시각화하여 주형 재료와 합금 종류에 따른 차이를 비교 분석했습니다. SEM 이미지를 통해 특정 금속간 화합물을 식별했습니다.

연구 주제 및 범위:

이 연구는 Al-Si 합금의 중력 주조 공정에 초점을 맞추고, 주형 재료가 응고 중 미세조직 형성과 편석에 미치는 영향에 국한됩니다. 연구된 합금은 AlSi7Mg0.3, AlSi7Cu4, AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5입니다.

6. 주요 결과:

주요 결과:

• 주형 재료는 응고 조건에 큰 차이를 유발합니다. 금속 주형은 사형 주형보다 높은 냉각 구배를 가집니다.
• 금속 주형 주조품은 사형 주형 주조품에 비해 더 높은 α 고용체 미세경도 값을 보입니다. (AlSi7Mg0.3: 5%↑, AlSi10.5Cu...: 12%↑, AlSi7Cu4: 6%↑)
• 사형 주형 주조품은 금속 주형 주조품에 비해 훨씬 더 큰 덴드라이트 셀을 가집니다. (AlSi7Mg0.3: 68%↑, AlSi10.5Cu...: 65%↑, AlSi7Cu4: 67%↑)
• AlSi7Mg0.3 합금에서는 Al5FeSi 금속간 화합물이, AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금에서는 Al5FeSi, Al3Ni, Al2Cu 상이, AlSi7Cu4 합금에서는 Al2Cu, Al5FeSi 상이 확인되었습니다.
• 새로 개발된 AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금은 금속 주형 사용 시 AlSi7Mg0.3 및 AlSi7Cu4 합금과 동일한 수준의 결정립 미세화 효과를 보였습니다.

그림 이름 목록:

• Tab. 1 Chemical composition of AlSi7Mg0.3 [12]
• Tab. 2 Measured chemical composition of AlSi7Mg0.3
• Tab. 3 Chemical composition of AlSi105Cu1.2Mn0.8Ni1.2Pb0.5 [14]
• Tab. 4 Measured chemical composition of AlSi105Cu1.2Mn0.8Ni1.2Pb0.5
• Tab. 5 Chemical composition of AlSi7Cu4 [15]
• Tab. 6 Measured chemical composition of AlSi7Cu4
• Fig. 1 DAS measurement scheme

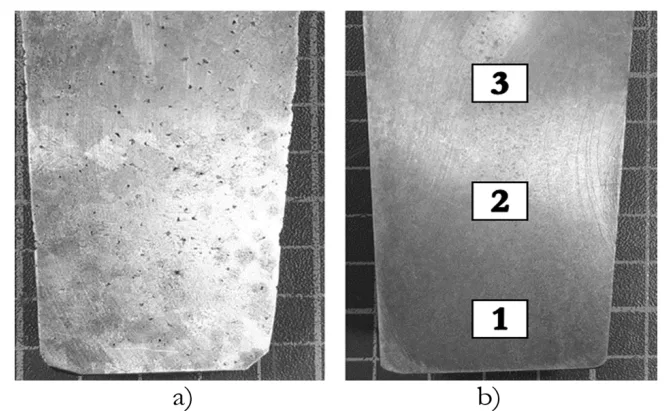

• Fig. 2 Macrostructure of AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 alloy a) sand mold b) metal mold

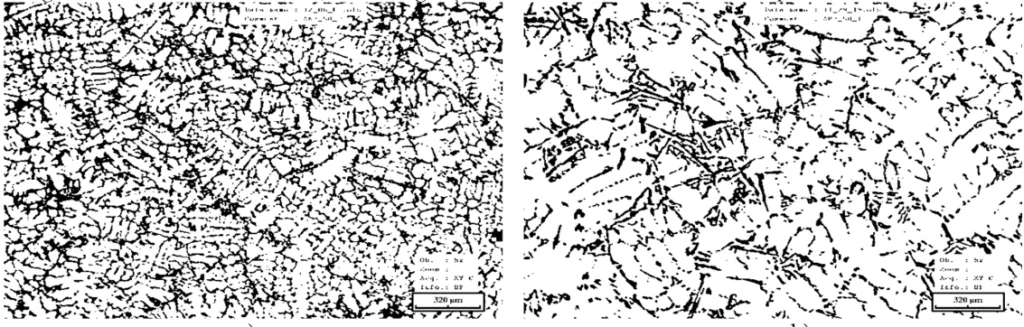

• Fig. 3 Microstructure of the AlSi7Mg0.3 alloy – bottom part of the cast, a) metal mold b) sand mold

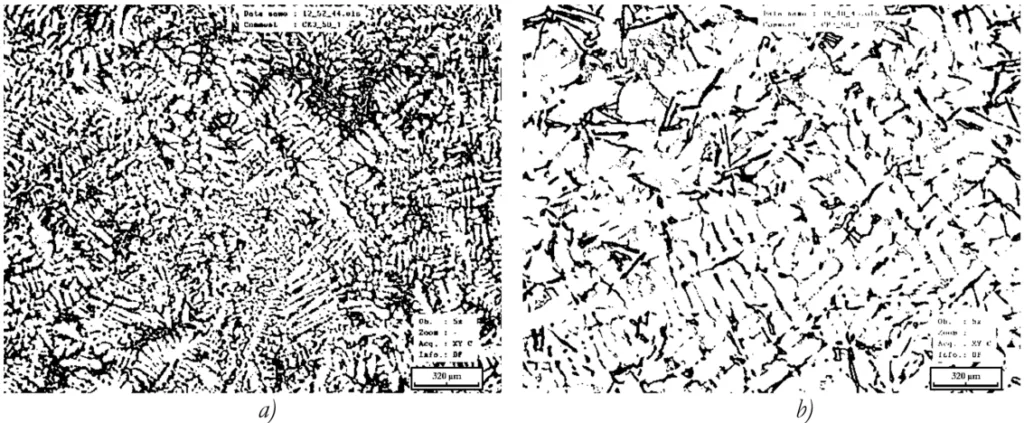

• Fig. 4 Microstructure of the AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 alloy – bottom part of the cast, a) metal mold b) sand mold

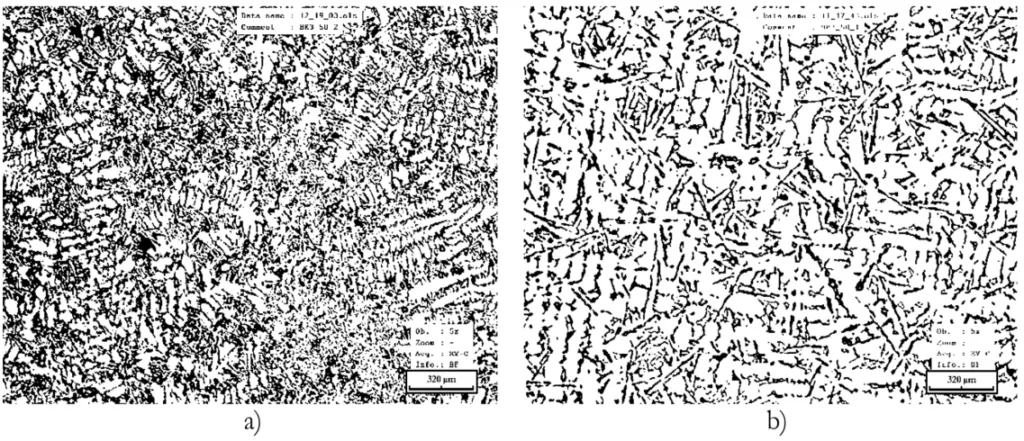

• Fig. 5 Microstructure of the AlSi7Cu4 alloy – bottom part of the cast, a) metal mold b) sand mold
• Fig. 6 Element map of sample AK2
• Fig. 7 Element map of sample BK2
• Fig. 8 Element map of sample CK2
• Graph 1 Dendrite arm spacing of prepared samples

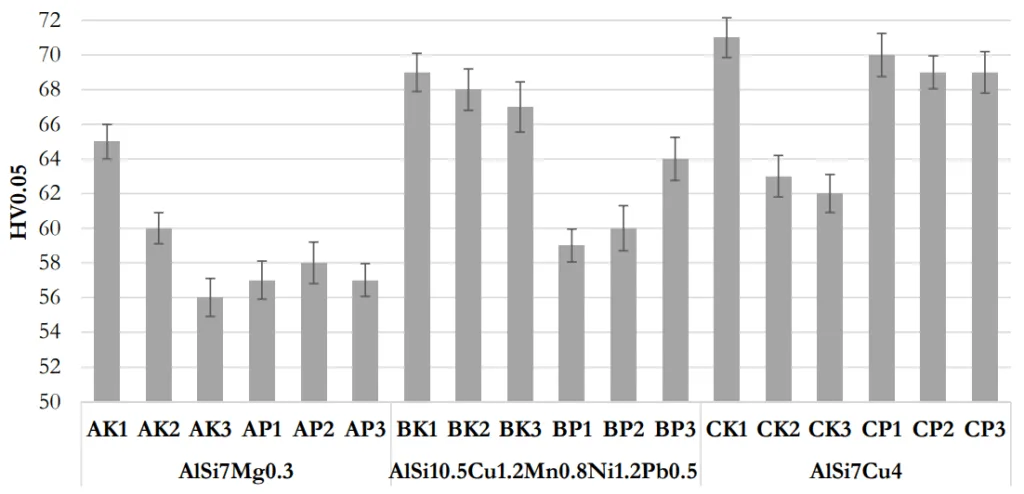

• Graph 2 Microhardness of solid solution a prepared samples

7. 결론:

서로 다른 주형에 주조하는 것은 주형 재료에 따라 다른 응고 조건을 야기합니다. 금속 주형은 사형 주형보다 더 높은 냉각 구배를 가지며, 이는 편석 과정에 상당한 영향을 미칩니다. 서로 다른 냉각 속도는 거시구조와 미세구조 모두에 유의미하게 반영되었습니다. 연구 결과, 금속 주형 주조품이 사형 주형 주조품에 비해 더 높은 α 고용체 미세경도 값을 획득함을 나타냅니다. 또한 사형 주형 주조품에서 훨씬 더 큰 덴드라이트 셀이 관찰되었습니다. 각 합금에서 특정 금속간 화합물들이 확인되었습니다. 이 연구의 목적은 사용된 주형 재료에 따라 다양한 Al-Si 유형 아공정 합금의 미세구조 특성을 비교하는 것이었습니다. 새로 개발된 AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금이 금속 주형을 사용할 때 AlSi7Mg0.3 및 AlSi7Cu4 합금과 동일한 결정립 미세화 효과를 갖는다는 것이 발견되고 확인되었습니다.

8. 참고 문헌:

• [1] ROUČKA J., (2004). Metalurgie neželezných slitin, CERM s.r.o., Brno, ISBN 80-214-2790-6
• [2] DURAI, K.., SUNDAR, S., P., SUNDARLINGAM, HARSHAVARDHANA, N. (2021). Optimization of highspeed machining cutting parameters for end milling of AlSi7Cu4 using Taguchi based tech-nique of order preference similarity to the ideal solution, Materials Today: Proceedings, Vol. 47, No. 19, pp. 6799-6804, ISSN 2214-7853.
• [3] MICHNA, Š., MICHNOVÁ L. (2014). Neželezné kovy, PrintPoint s.r.o., Praha, ISBN 978-80-260-7132-7
• [4] TAYLOR, J.A. (2012). Iron-containing intermetallic phase in Al-Si based casting alloys. In: Procedia Materials Science. Vol 1, pp. 19-33.
• [5] DINNIS, C. M. et al., (2005). As-cast morphologyof iron-intermetallics in Al-Si foundry alloys, Scripta Materialia 53 (8), pp. 955-958.
• [6] TILLOVÁ, E., CHALUPOVÁ, M. (2009). Štruktúrna analýza zliatin Al-Si. EDIS Žilina. 191 s. ISBN 978-80-554-0088-4
• [7] BOLIBRUCHOVÁ, D., BRŮNA, M. (2017). Impact of the Elements Affecting the Negative IronBased Phases Morphology in Aluminium Alloys - Summary. Results In: Manufacturing Technology. ISSN 1213-2489. Vol. 17, No. 5, p. 675-679
• [8] WEISS, V., SVOBODOVÁ, J. (2015). The Use of Colour Metallography and EDS for Identification of Chemical Heterogeneity of Selected Aluminium Alloys Copper and Zinc Alloyed. Manufacturing Technology, vol. 15, iss. 6, p. 1048-1053.
• [9] WEISS, V., (2012). Hodnocení vlivu teploty a doby homogenizačního žíhání slitiny AlCu4MgMn z hlediska mikrostruktury, obrazové analýzy a metody EDX. Strojírenská technologie, vol. 17, iss. 5-6, p. 348-355.
• [10] WEISS, V., STŘIHAVKOVÁ, E. (2011). Optimalizace homogenizačního žíhaní slitiny AlCu4MgMn. Strojírenská technologie, vol. 16, iss. 5, p. 42-49.
• [11] WEISS, V. (2016). Research of the Chemical Heterogeneity during Crystallization for AlCu4MgMn Alloy and the Possibility of its Elimination. Manufacturing Technology, 2016, vol. 16, iss. 1, p. 289-294.
• [12] EN AC-42100 (AlSi7Mg0.3) Cast Aluminum. (2022). MakeItFrom.com: Material Properties Database
• [13] AlSi7Mg0.3 – Aluminium Silicium Alloy. (2022). Jura-Guss Beilngries | Aluminium Gießerei, Sandguss, Kokillenguss, Modellbau [online]
• [14] MICHNA, Š. CAIS, J. (2016), Hliníková slitina, zejména pro výrobu odlitků segmentů forem pro lisování pneumatik, a způsob tepelného zpracování odlitků segmentů forem. UJEP, Usti nad Labem, Česká republika. Patentový spis CZ 306352 B6. 2.11.2016, EP306352
• [15] EN AC-46300 (AlSi7Cu4) (2022) European Steel andAlloy Grades / Numbers, SteelNumber, steelnumber.com [online].
• [16] LM21.[online]. [Cit. 19.3. 2022]. Dostupné z: http://www.nortal.co.uk/LM21/

전문가 Q&A: 자주 묻는 질문

Q1: 이 연구에서 금속 주형과 사형 주형을 모두 사용한 이유는 무엇인가요?

A1: 두 주형은 냉각 속도에서 극명한 차이를 보이기 때문에 선택되었습니다. 금속 주형은 사형 주형보다 열을 훨씬 빨리 방출하여 높은 냉각 구배를 만듭니다. 이 연구는 이러한 냉각 속도의 차이가 Al-Si 합금의 응고, 편석, 그리고 최종 미세조직 및 기계적 특성에 어떤 영향을 미치는지 직접 비교하기 위해 두 가지 주형을 사용했습니다.

Q2: 논문에서 덴드라이트 암 간격(DAS)을 핵심 지표로 사용했는데, 그 중요성은 무엇인가요?

A2: DAS는 덴드라이트의 2차 축 사이의 거리를 의미하며, 미세조직의 조대함과 편석 수준을 평가하는 중요한 지표입니다. DAS 값이 작을수록 더 미세한 결정립 구조를 의미하며, 이는 빠른 냉각 속도의 결과입니다. 금속 주형 주조품에서 관찰된 작은 DAS 값은 편석이 억제되고 기계적 특성이 향상되었음을 시사합니다.

Q3: 어떤 합금이 가장 높은 미세경도를 보였으며, 그 이유는 무엇인가요?

A3: Graph 2에 따르면, AlSi7Cu4 합금이 금속 주형과 사형 주형 모두에서 가장 높은 미세경도 값을 보였습니다. 논문은 그 이유를 명시적으로 설명하지는 않았지만, Figure 8에서 이 합금 내에 Al2Cu 및 Al5FeSi와 같은 금속간 화합물이 존재하는 것을 확인했습니다. 이러한 강화상(strengthening phases)의 존재가 합금의 높은 경도에 기여했을 가능성이 높습니다.

Q4: 복잡한 조성의 AlSi10.5Cu1.2Mn0.8Ni1.2Pb0.5 합금에서는 어떤 금속간 화합물이 확인되었나요?

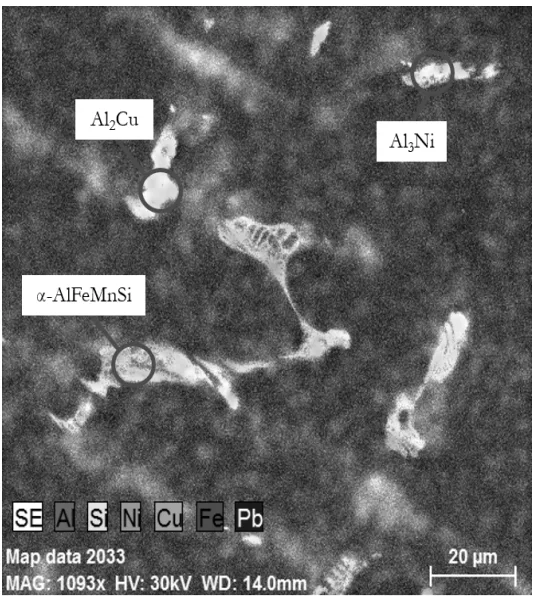

A4: Figure 7과 관련 본문에 따르면, 이 합금에서는 α-AlFeMnSi, Al3Ni, 그리고 Al2Cu 상이 검출되었습니다. 특히 α-AlFeMnSi 상은 골격 구조 형태, 소위 "차이니스 스크립트(Chinese script)" 형태를 띠는 것으로 관찰되었습니다. 이러한 복잡한 상들은 합금의 기계적 특성에 큰 영향을 미칩니다.

Q5: 주조품 내 위치(하단, 중간, 상단)가 특성에 영향을 미쳤나요?

A5: 네, 특히 금속 주형 주조품의 미세경도에서 영향을 미쳤습니다. 논문은 "미세경도는 주조품 하단으로부터의 거리가 증가함에 따라 감소한다"고 언급합니다. 이는 주조품 내 위치에 따라 냉각 속도가 다르기 때문으로, 일반적으로 먼저 응고되는 하단부의 냉각 속도가 더 빠릅니다. 반면, 냉각이 서서히 진행되는 사형 주형에서는 위치에 따른 유의미한 경도 차이가 관찰되지 않았습니다.

결론: 더 높은 품질과 생산성을 향한 길

이 연구는 주형 재료 선택이 Al-Si 합금 미세조직과 최종 기계적 특성을 제어하는 데 얼마나 중요한지를 명확히 보여줍니다. 금속 주형을 통한 빠른 냉각은 더 미세한 덴드라이트 구조와 향상된 미세경도를 구현하여 편석 문제를 완화하고, 이는 곧 더 높은 품질의 주조품으로 이어집니다. 이 원리는 고성능 부품이 요구되는 자동차, 항공우주 및 전자 산업에서 매우 중요한 의미를 가집니다.

"CASTMAN은 최신 산업 연구 결과를 적용하여 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 이 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."

저작권 정보

• 이 콘텐츠는 "[Tomas Vlach, Jaromir Cais]"의 논문 "[The Effect of Casting Mold Material on Microstructure of Al-Si Alloys]"를 기반으로 한 요약 및 분석 자료입니다.
• 출처: [http://dx.doi.org/10.21062/mft.2022.072]

이 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금지합니다. Copyright © 2025 CASTMAN. All rights reserved.
