Determination of Solidification of Rigidity Point Temperature Using a New Method

주조 결함 예측의 새로운 지평: 최신 강성점 온도(RPT) 측정법으로 고압 다이캐스팅(HPDC) 공정 최적화

이 기술 요약은 Ester Villanueva 외 저자들이 Applied Sciences (2020)에 발표한 학술 논문 "Determination of Solidification of Rigidity Point Temperature Using a New Method"를 기반으로 작성되었습니다.

키워드

• 주요 키워드: 강성점 온도(RPT)
• 보조 키워드: 알루미늄 합금, 고압 다이캐스팅(HPDC), 응고 해석, 열간 균열, AlSi10Mg, 미세조직

Executive Summary

• 도전 과제: 알루미늄 합금의 강성점 온도(RPT)를 정확하고 자동화된 방식으로 측정하는 기존 방법의 한계로 인해 열간 균열과 같은 주조 결함 예측에 어려움이 있었습니다.
• 해결 방법: 단일 열전대를 이용한 열 분석(TA) 데이터를 기반으로, 고차 미분(higher order derivatives)을 활용한 세 가지 새로운 수학적 RPT 계산 방법을 제안하고 기존 방법들과 정확도를 비교 분석했습니다.
• 핵심 성과: 시간 대비 온도(dT/dt) 곡선의 2차 및 3차 미분 교차점을 활용한 새로운 방법(Method 5)이 R²=0.82의 가장 높은 결정 계수를 보여, RPT를 가장 정확하게 예측하는 것으로 입증되었습니다.
• 핵심 결론: 정확도가 향상된 RPT 측정법은 응고 시뮬레이션 소프트웨어의 신뢰도를 높여, 합금 성분 최적화를 통해 열간 균열과 같은 내부 결함을 사전에 예측하고 감소시키는 데 결정적인 역할을 합니다.

도전 과제: 왜 이 연구가 HPDC 전문가에게 중요한가

자동차 산업에서 경량화를 위한 구조용 부품 생산에 고압 다이캐스팅(HPDC) 공정이 널리 사용되고 있으며, 특히 AlSi10Mg 합금이 높은 연성과 우수한 충돌 성능으로 주목받고 있습니다. 그러나 이 합금의 응고 과정에서 발생하는 품질 문제는 생산성과 직결됩니다.

가장 중요한 응고 특성 중 하나는 '강성점 온도(Rigidity Point Temperature, RPT)'입니다. RPT는 응고 중인 합금이 외부 응력을 견딜 수 있는 강성을 갖기 시작하는 온도를 의미하며, 이 지점 이후에 발생하는 수축은 '열간 균열(hot tearing)'과 같은 심각한 내부 결함의 원인이 됩니다. RPT가 너무 낮으면 합금은 열간 균열에 더 민감해집니다.

지금까지 RPT를 정확하게 측정하는 것은 매우 어려웠습니다. 데이터의 미세한 변동에도 결과가 크게 달라져 공정 자동화가 힘들었고, 이는 응고 시뮬레이션의 정확도를 떨어뜨리는 주요 원인이었습니다. 따라서, 더 정확하고 신뢰할 수 있으며 자동화가 용이한 RPT 측정 기술의 개발은 HPDC 공정의 품질과 생산성을 향상시키기 위해 반드시 해결해야 할 과제였습니다.

접근 방식: 연구 방법론 분석

본 연구는 AlSi10Mg 합금의 RPT를 정확하게 측정하기 위해 총 24가지의 미세하게 다른 화학 조성을 가진 합금을 대상으로 열 분석(TA)을 수행했습니다. 각 합금은 상용 모래 컵에 부어지고, 단일 K-타입 열전대를 이용해 냉각 곡선을 측정했습니다. 이 접근 방식은 비용을 절감하고 데이터 분석의 생산성을 높이는 장점이 있습니다. 수집된 냉각 곡선 데이터를 기반으로 다음과 같은 5가지 방법을 비교 분석했습니다.

기존 방법 - 방법 1: d²T/dt² 곡선(시간에 대한 2차 미분)에서 두 번째 최솟값을 RPT로 결정하는 방식입니다. - 방법 2: dT/dt 곡선(시간에 대한 1차 미분)에서 최솟값을 RPT로 결정하는 방식으로, 주로 과공정 알루미늄 합금에 유효합니다.

새롭게 제안된 방법 - 방법 3: 액상선 최대 온도 이후, dT/dt 곡선의 2차 및 3차 미분 곡선이 0점을 교차하는 지점을 RPT로 결정합니다. - 방법 4: dT/dt 대 온도(T) 곡선에서 수평 접선이 급격히 벗어나는 '엘보우(elbow)' 지점을 RPT로 결정합니다. 이 방법은 측정 컵 크기의 영향을 받지 않는 장점이 있습니다. - 방법 5: 액상선 최대 온도 이후, dT/dt 대 온도(T) 곡선의 2차 및 3차 미분 곡선이 교차하는 지점을 RPT로 결정하여 정확도를 더욱 높였습니다.

핵심 성과: 주요 발견 및 데이터

본 연구는 새롭게 제안된 방법들이 기존 방법보다 RPT 측정에 있어 더 높은 정확성과 신뢰성을 제공한다는 것을 입증했습니다.

성과 1: 방법 5(Method 5)의 월등한 정확성 입증

5가지 방법을 비교한 결과, dT/dt 대 온도(T) 곡선의 2차 및 3차 미분 교차점을 이용하는 방법 5가 가장 우수한 성능을 보였습니다. 표 2에 따르면, 방법 5는 결정 계수(R²) 값이 0.82로, '우수한 상관관계(good correlation)'로 분류되는 유일한 방법이었습니다. 이는 다른 방법들의 R² 값(0.77-0.78)보다 현저히 높은 수치로, 합금 성분 변화에 따른 RPT 변화를 가장 정확하게 예측할 수 있음을 의미합니다. 또한 표준 오차도 1.35°C로 낮아 높은 정밀도를 보였습니다.

성과 2: 합금 원소가 RPT에 미치는 영향 규명

연구 결과, 특정 합금 원소가 RPT에 지대한 영향을 미치는 것으로 나타났습니다. 표 3의 스튜던트 t-분포 분석에 따르면, 마그네슘(Mg)과 실리콘(Si)이 RPT에 통계적으로 가장 유의미한 영향을 미치는 두 원소였습니다. - 마그네슘(Mg)은 RPT를 낮추는 가장 강력한 음의 영향을 미쳤습니다(t-값 = 3.09). Mg 함량이 높을수록 합금은 더 낮은 온도에서 강성을 갖게 되어 열간 균열에 더 취약해질 수 있습니다. - 실리콘(Si)은 RPT를 높이는 유의미한 양의 영향을 미쳤습니다(t-값 = 2.22). Si 함량이 증가하면 공정(eutectic) 온도가 상승하여 RPT도 함께 높아집니다. 이 외에도 구리(Cu), 크롬(Cr)은 RPT를 높이는 경향을, 철(Fe), 망간(Mn), 티타늄(Ti), 아연(Zn) 등은 RPT를 낮추는 경향을 보였습니다.

R&D 및 운영을 위한 실질적 시사점

이 연구 결과는 HPDC 공정의 다양한 실무자들에게 실질적인 가이드를 제공합니다.

• 공정 엔지니어: 이 연구는 Mg와 Si 같은 특정 합금 원소의 함량을 조절하는 것이 RPT를 제어하고 열간 균열과 같은 결함을 줄이는 데 기여할 수 있음을 시사합니다. 시뮬레이션 정확도가 높아져 공정 변수 최적화에 큰 도움이 될 수 있습니다.
• 품질 관리팀: 논문의 그림 7과 표 2 데이터는 합금 조성의 미세한 변화가 RPT에 미치는 영향을 명확히 보여줍니다. 이는 새로운 품질 검사 기준을 수립하거나 원자재의 성분 편차 관리를 강화하는 데 활용될 수 있습니다.
• 설계 엔지니어: 연구 결과는 특정 합금 원소의 조합이 응고 중 결함 형성에 영향을 미칠 수 있음을 나타냅니다. 이는 부품 설계 초기 단계에서 합금 선택 시 중요한 고려 사항이 될 수 있습니다.

논문 상세 정보

Determination of Solidification of Rigidity Point Temperature Using a New Method

1. 개요:

• 제목: Determination of Solidification of Rigidity Point Temperature Using a New Method
• 저자: Ester Villanueva, Iban Vicario, Jon Mikel Sánchez and Ignacio Crespo
• 발행 연도: 2020
• 학술지/학회: Applied Sciences
• 키워드: rigidity point temperature; cast metal alloys; aluminum; advanced thermal analysis; microstructure

2. 초록:

This work aims to calculate the rigidity point temperature of aluminum alloys by three new methods and compare them with currently employed methods. The influence of major and minor alloying elements over the rigidity point temperature is also discussed. Until now it has been difficult to determine the exact temperature of the rigidity point, since small variations in the data obtained give variable results, making it difficult to automate the process with high accuracy. In this work we suggested three new mathematic methods based on the calculation of higher order derivatives of (dT/dt) with respect to time or temperature compared to those currently employed. A design of experiments based on the Taguchi method was employed to compare the effect of the major and minor alloying elements for the AlSi10Mg alloy, and to evaluate the accuracy of each developed method. Therefore, these systems will allow better automation of rigidity point temperature (RPT) determination, which is one of the most important solidification parameters for solidification simulators. The importance of the correct determination of this parameter lies in its relation to quality problems related to solidification, such as hot tearing. If the RPT presents very low-temperature values, the aluminum casting will be more sensitive to hot tearing, promoting the presence of cracks during the solidification process. This is why it is so important to correctly determine the temperature of the RPT. An adequate design of chemical composition by applying the methodology and the novel methods proposed in this work, and also the optimization of process parameters of the whole casting process with the help of the integrated computational modeling, will certainly help to decrease any internal defective by predicting one of the most important defects present in the aluminum industry.

3. 서론:

자동차 산업의 최신 동향은 고압 다이캐스팅(HPDC) 공정을 이용한 알루미늄 주조 부품 제조에 기반을 두고 있으며, 특히 진공 보조 HPDC로 제조되는 구조용 부품이 주목받고 있습니다. 일반적으로 사용되는 AlSi9Cu3 합금 외에, AlSi10Mg는 알루미늄 구조용 부품 생산에 가장 보편적으로 선택되는 합금으로, 높은 연성과 우수한 충돌 성능을 겸비하고 있습니다. 특정 알루미늄 합금의 응고 특성을 명확히 정의하는 것은 주조 시뮬레이션 결과의 정확도를 위해 매우 중요합니다. 본 연구는 AlSi10Mg 합금의 강성점 온도(RPT)를 정확하게 계산하는 새로운 방법을 제안하고, 이를 통해 응고 시뮬레이션의 정확도를 높여 열간 균열과 같은 주조 결함을 예측하고 줄이는 것을 목표로 합니다.

4. 연구 요약:

연구 주제의 배경:

알루미늄 합금의 응고 과정에서 강성점 온도(RPT)는 열간 균열과 같은 품질 문제와 직결되는 매우 중요한 파라미터입니다. 하지만 기존의 RPT 측정 방법은 데이터의 미세한 변화에도 결과가 불안정하여 정확한 값을 얻기 어렵고, 공정 자동화에 한계가 있었습니다.

이전 연구 현황:

기존 RPT 측정법으로는 기계적-유변학적 방법, 중성자 회절을 이용한 현장 연구, 두 개의 열전대를 사용하는 열 분석 기법 등이 있었습니다. 그러나 이러한 방법들은 장비가 복잡하거나, 해상도가 낮거나, 특정 유형의 합금에만 적용 가능한 한계가 있었습니다. 특히 단일 열전대를 이용한 비용 효율적인 방법에 대한 연구는 부족했습니다.

연구 목적:

본 연구의 목적은 단일 열전대를 이용한 열 분석 데이터를 기반으로, 기존 방법보다 더 정확하고 자동화에 용이한 세 가지 새로운 RPT 측정 방법을 개발 및 제안하는 것입니다. 또한, 다구치(Taguchi) 실험 계획법을 적용하여 AlSi10Mg 합금의 주요 및 미량 합금 원소들이 RPT에 미치는 영향을 정량적으로 평가하고, 각 측정 방법의 정확도를 비교 분석하고자 합니다.

핵심 연구:

본 연구는 다구치 실험 계획법에 따라 설계된 24종의 AlSi10Mg 합금에 대해 열 분석(TA)을 수행했습니다. 수집된 냉각 곡선 데이터로부터 1차, 2차, 3차 미분 값을 계산하여, 기존의 두 가지 방법과 새롭게 제안된 세 가지 방법으로 RPT를 결정했습니다. 각 방법으로 도출된 RPT 값과 합금 성분 간의 관계를 선형 회귀 분석을 통해 모델링하고, 결정 계수(R²)와 스튜던트 t-검정을 통해 각 방법의 정확성과 합금 원소의 유의성을 평가했습니다. 특히, 시간 대신 온도를 변수로 사용하는 미분 곡선을 활용한 방법(Method 4, 5)의 유효성을 중점적으로 검증했습니다.

5. 연구 방법론

연구 설계:

본 연구는 다구치(Taguchi) 실험 계획법에 기반한 실험 설계를 채택했습니다. AlSi10Mg 합금의 12가지 주요, 미량 및 미량 원소의 영향을 비교하기 위해, 각 원소의 최대 및 최소 두 수준을 포함하는 L16 직교 배열과 중간 수준 값을 포함하는 수정된 L8 직교 배열을 사용했습니다. 이를 통해 총 24가지의 서로 다른 화학 조성을 가진 합금을 설계하고 실험을 진행했습니다.

데이터 수집 및 분석 방법:

각 합금은 전기 저항로에서 용해된 후 약 700°C에서 상용 모래 컵에 주입되었습니다. 컵 중앙에 삽입된 K-타입 열전대를 통해 냉각 곡선 데이터를 수집했으며, 데이터는 고속 데이터 수집 시스템을 통해 기록되었습니다. 각 합금의 정확한 화학 조성은 질량 분석기(SPECTROMAXX)를 사용하여 분석되었습니다. 수집된 냉각 곡선(온도-시간) 데이터로부터 1차, 2차, 3차 미분 값을 계산하고, 이를 기반으로 5가지 다른 방법(기존 2가지, 신규 3가지)을 적용하여 RPT를 결정했습니다. 각 방법의 정확성은 선형 회귀 분석을 통한 결정 계수(R²)와 표준 오차(Sey)로 평가했으며, 각 합금 원소의 영향력은 스튜던트 t-분포(t-value)를 통해 통계적 유의성을 검증했습니다.

연구 주제 및 범위:

본 연구는 HPDC 공정에 널리 사용되는 AlSi10Mg 합금의 강성점 온도(RPT) 측정에 초점을 맞춥니다. 연구 범위는 (1) 단일 열전대 열 분석을 이용한 세 가지 새로운 RPT 측정 방법 개발 및 검증, (2) 기존 방법과의 정확도 비교, (3) Si, Mg, Fe, Cu 등 12개 합금 원소가 RPT에 미치는 영향 정량화로 구성됩니다. 이 연구는 응고 시뮬레이션 소프트웨어의 정확도를 높여 주조 결함을 예측하고 제어하는 것을 최종 목표로 합니다.

6. 주요 결과:

주요 결과:

• 5가지 RPT 측정 방법 중, dT/dt 대 온도(T) 곡선의 2차 및 3차 미분 교차점을 이용한 방법 5(Method 5)가 결정 계수 R²=0.82로 가장 높은 정확도를 보였습니다.
• 합금 원소 중 마그네슘(Mg)은 RPT를 낮추는 가장 강력하고 통계적으로 유의미한 영향을 미치는 것으로 확인되었습니다(방법 5 기준 t-값 = 3.09).
• 실리콘(Si)은 RPT를 높이는 통계적으로 유의미한 영향을 미치는 것으로 확인되었습니다(방법 5 기준 t-값 = 2.22).
• 구리(Cu)와 크롬(Cr)은 RPT를 증가시키는 유일한 원소들이며, 철(Fe), 망간(Mn), 티타늄(Ti), 아연(Zn) 등은 RPT를 감소시키는 경향을 보였습니다.
• 방법 4와 5는 표준 오차가 각각 1.29°C와 1.35°C로 다른 방법에 비해 낮아, 더 높은 정밀도를 가집니다.

Figure Name List:

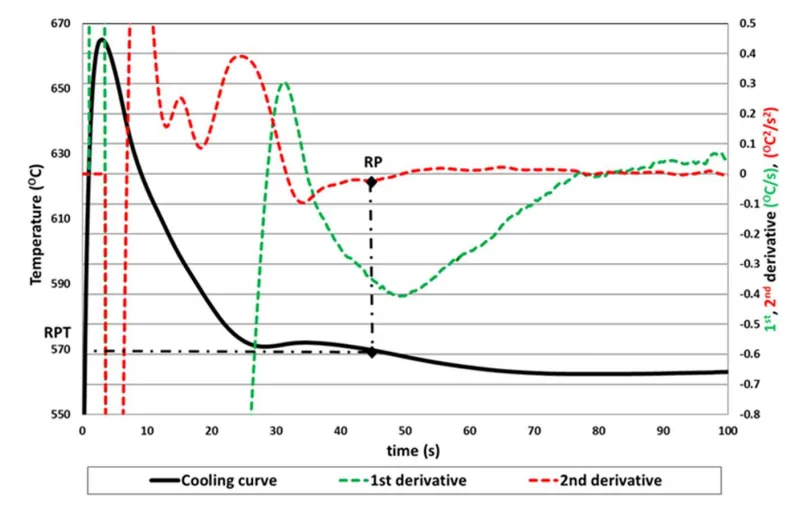

• Figure 1. Rigidity point temperature (RPT) determination with the second minimum of the d2T/dt2 curve.
• Figure 2. Method 2: RPT determination with the first minimum of the dT/dt curve: Hypoeutectic AlSi10Mg alloy.
• Figure 3. Method 3: RPT determination in the crossing point of the second and third derivative dT/dt vs. time for a hypoeutectic AlSi10Mg alloy.

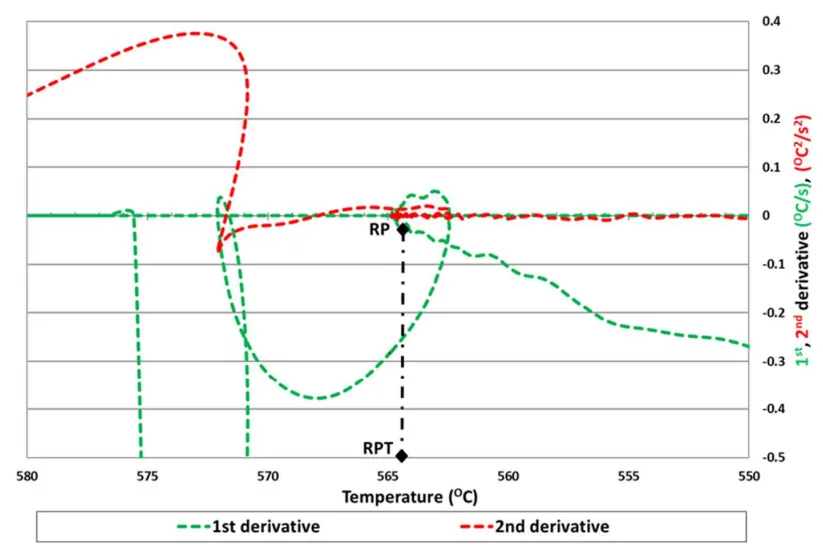

• Figure 4. Method 4: dT/dt curve vs. T, with the RPT point in the elbow.
• Figure 5. Method 5: RPT determination in the crossing point of the second and third derivative of dT/dt vs. T curve.
• Figure 6. Procedure followed in this research work.

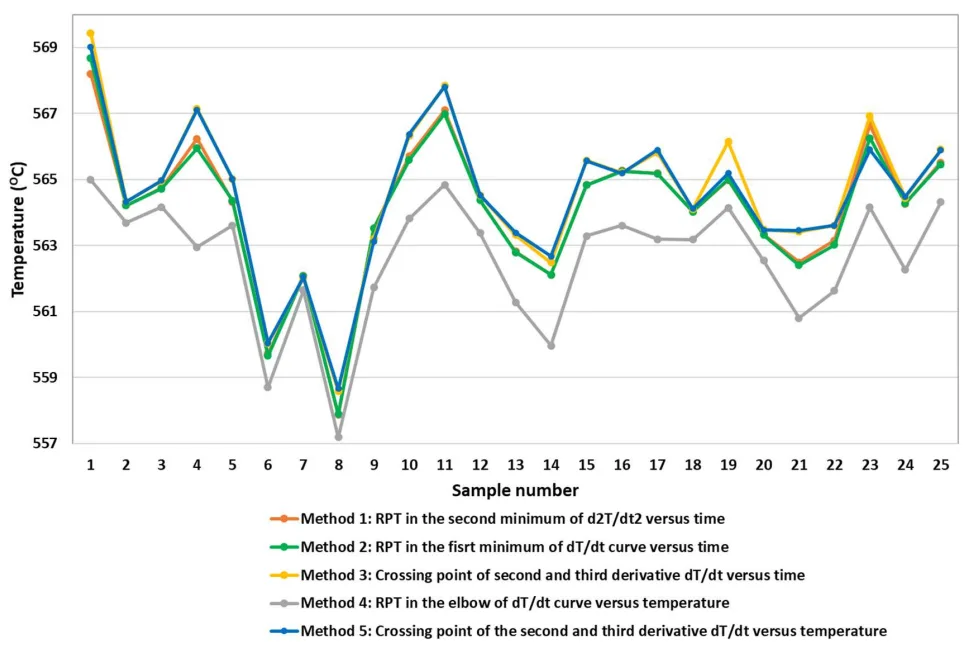

• Figure 7. Comparison of the RPT values for each alloy with the methods studied.
• Figure 8. Effect of Mg percentage over RPT employing Method 5.
• Figure 9. Alloy 7 micrography showing needle like structures of intermetallic containing high Fe concentrations, Ni and Cu.

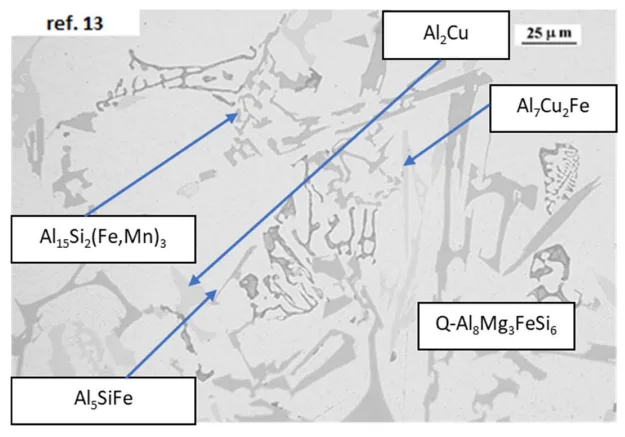

• Figure 10. Alloy 13 micrography showing Al15Si2(Fe,Mn)3, Al2Cu, Al5SiFe, Q-Al8Mg3FeSi6 and A17Cu2Fe structures.

7. 결론:

본 연구는 다구치 방법을 적용하여 다양한 합금 조성에 대한 RPT 값을 계산했습니다. 연구 결과, 새롭게 개발된 방법 5를 적용했을 때 AlSi10Mg 합금의 RPT 값을 우수한 통계적 상관 계수와 함께 정확하게 결정할 수 있는 유용한 방정식을 얻을 수 있었습니다. Mg, Ti, Mn, Fe, Zn은 RPT 값에 가장 강한 음의 영향을 미치는 원소이며, Si, Cu, Cr은 양의 영향을 미쳤습니다. 이 중 Mg와 Si가 RPT 값에 가장 큰 영향을 미치는 두 원소였습니다. 본 논문은 단일 열전대만으로 얻은 냉각 곡선 분석을 통해 RPT를 성공적으로 예측할 수 있음을 입증했습니다. 특히, 액상선 최대 온도점 이후 2차 미분 곡선과 3차 미분 곡선이 교차하는 지점으로 RPT를 설정하는 방법 5는 시험 컵의 영향이 훨씬 적은 dT/dt 대 T 곡선을 사용함으로써 더 쉽고 정밀한 도구를 제공합니다. 이 새로운 시스템은 산업용 TA 장비 및 시뮬레이션 소프트웨어에 사용될 RPT 값 결정의 자동화를 개선할 것입니다.

8. 참고 문헌:

1. Voncina, M.; Mrvar, P.; Medved, J. Thermodynamic analysis of AlSi10Mg alloy. RMZ-Mater. Geoenviron. 2006, 52, 621–633.
2. Bäckerud, L.; Chalmers, B. Some aspects of dendritic growth in binary alloys: Study of the aluminum—Copper system. Trans. Met. Soc. AIME 1969, 245, 309–318.
3. Hamadellah, A.; Bouayad, A. Study of hot tear of AlCu5MgTi by restraining casting shrinkage in green-sand mold. JMES 2017, 8, 3099–3105.
4. Santhi, S. Calculation of Shrinkage of Sand Cast Aluminum Alloys. Int. J. Appl. Eng. Res. 2018, 13, 8889–8893.
5. Chai, G.; Backerud, L.; Avnberg, L. Study of dendrite coherency in Al-Si alloys during equiaxed dendritic solidification. Mater. Res. Adv. Technol. 1995, 86, 54–59.
6. Beranoagirre, A.; de Lacalle, L.N.L. Optimizing the milling of titanium aluminide alloys. Int. J. Adv. Manuf. Technol. 2012, 62, 83–88. [CrossRef]
7. Djurdjevic, M.B.; Stockwell, T.; Sokolowski, J. The effect of Strontium on the Microstructure of the Aluminum-Silicon and Aluminum-Copper Eutectics in the 319 Aluminum Alloy. Int. J. Cast Met. Res. 1999, 12, 67–73. [CrossRef]
8. Djurdjevic, M.B.; Vicario, I. Description of Hypoeutectic Al-Si-Cu Alloys Based on Their Known Chemical Compositions. Rev. Metal. 2013, 49, 161–171. [CrossRef]
9. Vicario, I.; Djurdjevic, G.; Villanueva, E.; Meléndz, A. Description of Al-Si10-Mg1 Alloys by Advanced Thermal Analysis Based on Their Known Chemical Compositions. In Proceedings of the 72nd World Foundry Congress, Nagoya, Japan, 21–25 May 2016.
10. Vicario, I.; Villanueva, E.; Montero, J.; Djurdjevic, M.; Huber, G. The Determination of Dendrite Coherency Point Characteristics Using Three New Methods for Aluminum Alloys. Appl. Sci. 2018, 8, 1236. [CrossRef]
11. Djurdjevic, M.B.; Huber, G. Determination of rigidity point/temperature using thermal analysis method and mechanical technique. J. Alloys Compd. 2014, 590, 500–506. [CrossRef]
12. Chai, G.; Backerud, L.; Rolland, T.; Arnberg, L. Dendrite coherency during equiaxed solidification in binary aluminum alloys. Met. Mater. Trans. A 1995, 26, 965–970. [CrossRef]
13. Drezet, J.M.; Mireux, B.; Szaraz, Z.; Pirling, T. Determination of coherency and rigidity temperatures in Al-Cu alloys using in situ neutron diffraction during casting. JOM 2014, 66, 1425–1430. [CrossRef]
14. Tamminen, J. Thermal analysis for investigation of solidification mechanisms in metals and alloys. In Chemical Communications; Stockholm University: Stockholm, Sweden, 1998; Volume 2.
15. Djurdjevic, M.B.; Sokolowski, J.H.; Odanovic, Z. Determination of dendrite coherency point characteristics using first derivative curve versus temperature. J. Anal. Calorim. 2012, 109, 875–882. [CrossRef]
16. Pelayo, G.; Sokolowski, J.H.; Lashkari, R.A. A Case Based Reasoning aluminum thermal analysis platform for the prediction of W319 Al cast component characteristics. J. Achiev. Mater. Manuf. Eng. 2009, 36, 7–17.
17. Pavlovic-Krstic, J. Impact of Casting Parameters and Chemical Composition on the Solidification Behaviour of Al-Si-Cu Hypoeutectic Alloy. Ph.D. Thesis, Universität Magdeburg, Magdeburg, Germany, 2010.
18. Sparkman, D. Iron Thermal Analysis Thermal Arrests-Exothermic and Endothermic. Available online: http://www.meltlab.com (accessed on 3 April 2020).
19. Anjos, V. Use of Thermal Analysis to Control the Solidification Morphology of Nodular Cast Irons and Reduce Feeding Needs. Ph.D. Thesis, Universität Porto, Porto, Portugal, 2015.
20. Girad, E.; Suéry, M.; Adrien, J.; Maire, E.; Corest, M. Hot Tearing Sensitivity of Al-Mg-Si Alloys Evaluated by X-Ray Microtomography After Constrained Solidification at High Cooling Rate. In Hot Cracking Phenomena in Welds III; Böllinghaus, T., Lippold, J., Cross, C., Eds.; Springer: Berlin, Heidelberg, Germany, 2011. [CrossRef]
21. Sanna, A.F.; Fabrizi, S.; Ferraro, G.; Timelli, P.; Bonollo, F. Multiscale characterisation of AlSi9Cu3(Fe) die casting alloys after Cu, Mg, Zn and Sr addition. La Metall. Ital. 2013, 4.
22. Dubey, S.N. Study of Hot Tearing Evaluation Methods and Quantification of Contraction Forces in Die Casting Alloys. Ph.D. Thesis, The Ohio State University, Columbus, OH, USA, 2015.

전문가 Q&A: 자주 묻는 질문

Q1: 이 연구에서 비용이 더 들 수 있는 다중 열전대 방식 대신 단일 열전대 방식을 선택한 이유는 무엇입니까? A1: 논문에 따르면, 단일 열전대를 사용하는 방법은 비용을 절감하고 데이터 분석의 생산성을 높이기 위해 선택되었습니다. 이 연구의 목표 중 하나는 산업 현장에서 쉽게 적용할 수 있고 자동화가 용이한, 보다 경제적이고 효율적인 RPT 측정법을 개발하는 것이었습니다. 단일 열전대만으로도 충분히 높은 정확도를 달성할 수 있음을 입증한 것이 이 연구의 중요한 성과 중 하나입니다.

Q2: 새롭게 제안된 방법 5가 다른 방법들보다 더 정확한 이유는 무엇입니까? A2: 방법 5는 두 가지 핵심적인 이유로 더 정확합니다. 첫째, 시간(t)이 아닌 온도(T)를 변수로 하는 미분 곡선(dT/dt vs. T)을 사용합니다. 온도는 시간과 달리 열 분석에 사용되는 컵의 크기나 재질에 영향을 덜 받기 때문에 더 신뢰할 수 있는 파라미터입니다. 둘째, 2차와 3차 미분 곡선이 명확하게 교차하는 지점을 RPT로 정의하여, 기존 방법들처럼 불분명한 최솟값이나 변곡점을 찾는 것보다 훨씬 더 객관적이고 재현성 높은 결과를 제공합니다.

Q3: 어떤 합금 원소가 강성점 온도(RPT)에 가장 큰 영향을 미치며, 그 이유는 무엇입니까? A3: 마그네슘(Mg)과 실리콘(Si)이 RPT에 가장 큰 영향을 미칩니다. Mg는 RPT를 낮추는데, 이는 Mg가 풍부한 합금에서 π-Al8Mg3FeSi6와 같은 금속간 화합물이 더 일찍 형성되어 고체 골격(solid skeleton)이 조기에 발달하기 때문입니다. 반면, Si는 RPT를 높이는데, Si 함량이 증가하면 합금이 공정(eutectic) 조성에 가까워지면서 Al-Si 공정 온도가 상승하고, 이로 인해 RPT도 함께 상승하게 됩니다.

Q4: 이 새로운 RPT 측정법이 열간 균열을 방지하는 데 구체적으로 어떻게 도움이 됩니까? A4: 열간 균열은 응고가 거의 완료되는 취약한 온도 구간에서 발생합니다. 새로운 방법은 이 구간의 시작점인 RPT를 매우 정확하게 결정할 수 있게 해줍니다. 이 정확한 RPT 값은 응고 시뮬레이션 소프트웨어에 입력되어, 특정 합금 조성과 공정 조건에서 열간 균열이 발생할 위험도를 훨씬 더 신뢰성 있게 예측할 수 있게 합니다. 이를 통해 엔지니어는 사전에 합금 성분을 조정하거나 공정 변수를 최적화하여 결함 발생을 최소화할 수 있습니다.

Q5: 이 연구 방법론은 AlSi10Mg 외 다른 알루미늄 합금에도 적용할 수 있습니까? A5: 네, 적용 가능성이 높습니다. 논문에서는 이 방법이 다른 유형의 알루미늄 합금을 분석하는 데에도 사용될 수 있다고 언급합니다. 열 분석과 고차 미분을 기반으로 하는 이 방법론의 기본 원리는 다른 합금 시스템의 응고 거동을 분석하는 데에도 유효할 것입니다. 물론, 각 합금 시스템에 맞는 최적의 회귀 모델을 개발하기 위해서는 추가적인 실험과 검증이 필요합니다.

결론: 더 높은 품질과 생산성을 향한 길

정확한 강성점 온도(RPT) 측정의 어려움은 오랫동안 고품질 알루미늄 주조 생산의 걸림돌이었습니다. 본 연구는 고차 미분이라는 혁신적인 접근법을 통해 이 문제를 해결할 수 있는 강력한 해법(방법 5)을 제시했습니다. 이 새로운 방법은 응고 시뮬레이션의 예측 정확도를 획기적으로 높여, R&D 및 생산 현장에서 합금 성분을 최적화하고 열간 균열과 같은 치명적인 결함을 사전에 방지하는 데 결정적인 역할을 할 것입니다.

"CASTMAN은 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최신 산업 연구 결과를 적용하는 데 전념하고 있습니다. 이 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."

저작권 정보

이 콘텐츠는 "Ester Villanueva" 외 저자들의 논문 "Determination of Solidification of Rigidity Point Temperature Using a New Method"를 기반으로 한 요약 및 분석 자료입니다.

출처: https://doi.org/10.3390/app10072472

이 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금지합니다. Copyright © 2025 CASTMAN. All rights reserved.
