이 논문은 Metropolia University of Applied Sciences에서 발간된 "3W SFP Interface Development" 논문을 기반으로 작성되었습니다.
1. 개요:
- 제목: 3W SFP Interface Development
- 저자: Joonas Turunen
- 출판 연도: 2022
- 저널/학회: Metropolia University of Applied Sciences
- 키워드: 열 설계, 냉각, 제품 설계, 기계 설계
2. 초록:
데이터 전송량의 급격한 증가로 인해 Small Form-Factor Pluggable(SFP) 트랜시버는 더 많은 에너지를 소비하며 상당한 열을 발생시켜 효율적인 냉각이 필요합니다. 이 논문은 2022년 2월 1일부터 6월 30일까지 3W SFP 모듈의 열 인터페이스 재료(TIM)와 접촉 압력을 개발하고 테스트하여 냉각 효율을 향상시키는 데 초점을 맞추었습니다. 열 성능과 사용성을 기반으로 GH4와 AB1 두 가지 열 인터페이스 개념이 추가 개발을 위해 선택되었습니다.
3. 서론:
현대 기술의 데이터 전송 속도 증가로 인해 SFP 트랜시버의 전력 소비가 증가하여 발생하는 열을 관리하기 위해 고급 냉각 시스템이 필요합니다. 3W SFP 모듈은 이전 2W 모델에 비해 열 출력이 50% 증가하여 효율적인 열 관리가 필수적입니다(Section 1, Introduction). 이 연구는 SFP에서 히트싱크로의 효과적인 열 소산을 보장하기 위해 열 인터페이스의 설계와 테스트를 다룹니다.
4. 연구 요약:
연구 주제 배경:
데이터 전송 요구의 증가로 인해 SFP 트랜시버의 전력 소비가 증가하여 성능 유지를 위해 열을 소산해야 합니다(Section 1, Introduction). SFP의 열 출력이 2W에서 3W로 증가하여 비례적으로 상당한 증가를 보였으며, 이는 효율적인 냉각의 필요성을 강조합니다(Section 1, Introduction). SFP, TIM, 히트싱크를 포함하는 열 체인은 열 전달 관리에 중요한 역할을 합니다(Section 2.2, Thermal chain).
기존 연구 현황:
Navnri N. Verma &co [4]와 Junfeng Peng & Jun Hong [6]의 이전 연구는 열 접촉 저항을 모델링했지만, 실리콘 기반 TIM이 포함된 시스템에는 덜 적용 가능했습니다(Section 2.1, Basic theory). 실험적 테스트는 열 접촉 효율에 대한 사례별 데이터를 제공하는 것으로 나타났습니다(Section 2.1, Basic theory). EF3 및 AB1과 같은 기존 SFP 개념은 열 성능 비교의 기준을 제공했습니다(Section 4, Previous SFP -module concepts).
연구 목적:
이 연구의 목적은 3W SFP 모듈의 효율적인 냉각을 보장하기 위해 열 인터페이스를 개발하고, TIM과 접촉 압력을 최적화하며 사용성과 제조 가능성을 유지하는 것이었습니다(Section 1, Introduction). 프로토타입 테스트를 통해 열 성능을 평가하고 추가 개발에 적합한 개념을 선택하는 것이 목표였습니다(Section 2, Abstract). 다양한 환경 조건에서 SFP가 임계 온도 이하로 유지되도록 하는 것이 주요 목표였습니다(Section 3.4, Thermal performance).
핵심 연구:
이 연구는 실리콘 기반 패드 및 상변화 재료(PCM)와 같은 열 인터페이스 재료(TIM)를 설계하고 테스트하며, 접촉 압력이 열 효율에 미치는 영향을 평가했습니다(Section 2.3, TIM material; Section 7, Thermal tests). AB1, EF3, CD2, GH4 네 가지 개념이 테스트되었으며, 열 저항과 삽입/추출력을 통해 성능이 평가되었습니다(Section 5, Tested SFP - modules). 접촉 압력의 영향을 측정하기 위해 맞춤형 지그가 설계되었습니다(Section 7.2, Contact pressure test).
5. 연구 방법론
연구 설계:
연구는 SFP 모듈 프로토타입의 실험적 열 테스트를 중심으로 구성되었으며, 다양한 TIM과 열 연결 개념을 비교했습니다(Section 7, Thermal tests). 다양한 접촉 압력(35N, 87N, 350N)을 적용하여 열 성능에 미치는 영향을 평가하기 위해 특수 지그가 설계되었습니다(Section 7.2, Contact pressure test). 제조 가능성과 기능을 보장하기 위해 이전 SFP 설계의 구성 요소를 재사용했습니다(Section 3.1, Manufacturability).
데이터 수집 및 분석 방법:
SFP와 히트싱크 간의 온도 차이를 측정하여 열 효율을 계산하기 위해 외부 열전대를 사용했습니다(Section 7.1, Testing setup and environment). 테스트 설정은 PCB, 하우징, 전력 수준을 제어하기 위해 열 저항이 장착된 수정된 SFP로 구성되었습니다(Section 7.1, Testing setup and environment). 다양한 TIM과 개념의 성능을 비교하기 위해 열 저항이 분석되었습니다(Section 8, Test results).
연구 주제 및 범위:
연구는 열 설계, 특히 3W SFP 모듈의 열 체인에서 TIM과 접촉 압력의 효율성에 초점을 맞추었습니다(Section 2, Thermal connection). 범위에는 Nolato와 Allied 패드와 같은 다양한 TIM과 AB1, EF3, CD2, GH4 네 가지 열 연결 개념을 제어된 조건에서 테스트하는 것이 포함되었습니다(Section 5, Tested SFP - modules). 삽입력이 18N을 초과하지 않는 등 제조 가능성과 사용성 제약도 다루었습니다(Section 3.2, Usability).
6. 주요 결과:
주요 결과:
- AB1과 GH4 개념은 열 성능과 사용성이 뛰어나 추가 개발에 적합한 것으로 확인되었습니다(Section 9, Conclusions).
- Nolato TIM 패드는 Allied #3보다 약간 더 나은 열 성능을 보였지만, Allied 패드가 더 견고했습니다(Section 8.1, TIM).
- CD2 개념은 우수한 열 성능에도 불구하고 높은 삽입력(50N)으로 인해 사용이 비현실적이었습니다(Section 8.2, Thermal connection concept).
- 높은 접촉 압력은 특히 금속 간 접촉에서 냉각 효율을 향상시켰지만, PCM TIM에는 영향이 적었습니다(Section 8.4, Contact pressure).
- 열 체인의 효율은 표면 불완전성에 의해 제한되었으며, 실리콘 기반 TIM이 이를 보완했습니다(Section 2.3, TIM material).
- 시뮬레이션 결과, 팬 냉각 방식에서는 선택된 설계가 충분히 효율적이었지만, 수동 냉각 변형에서는 기준 온도 85°C 미만을 유지하기 어려웠습니다(Section 9, Conclusions).
Figure Name List:

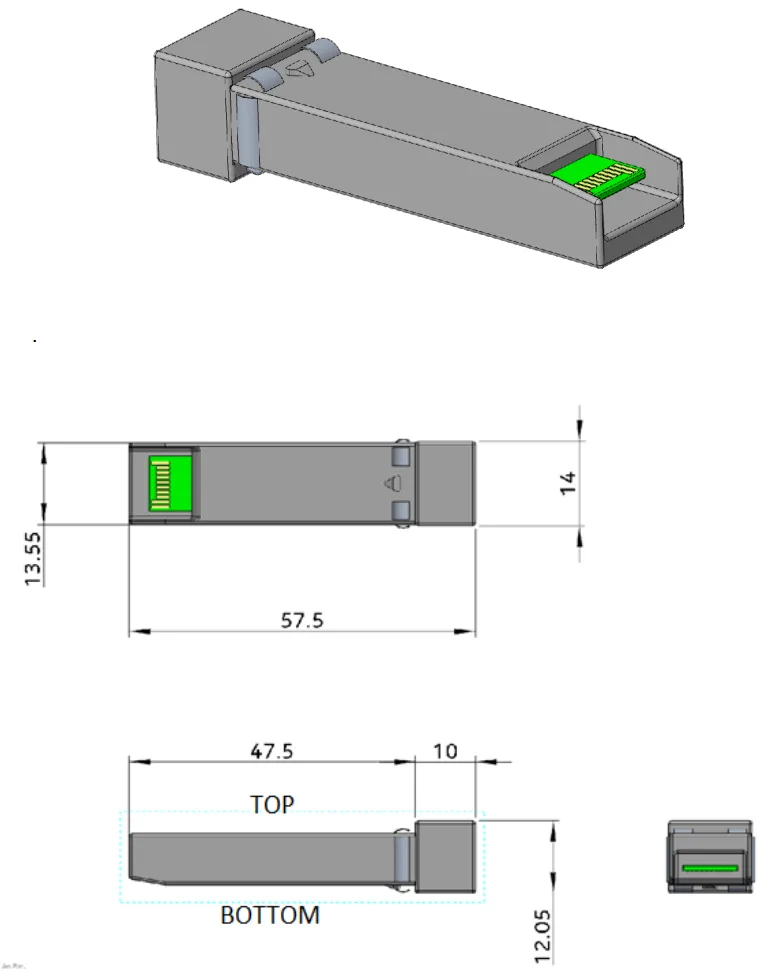

- Figure 1 SFP main dimensions

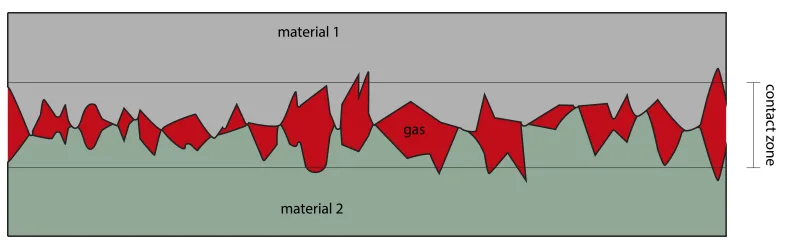

- Figure 2 contact zone
- Figure 3 Thermal chain
- Figure 4 EF3 - concept
- Figure 5 The cage protects TIM pads and functions as spring to provide contact pressure
- Figure 6 AB1 - concept
- Figure 8 spring clip
- Figure 9 isolation plate with O-rings and sheet metal EMI -seal
- Figure 10 left AB1, right AB1 #2

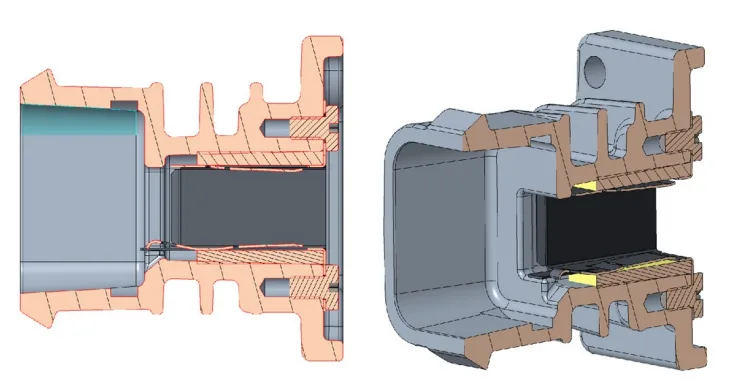

- Figure 11 SFP heatsink with EF3 -type thermal connections
- Figure 12 CD2 solution E
- Figure 13 CD2 solution E, finger springs and cage
- Figure 14 GH4 - concept
- Figure 16 PCB and housing for testing

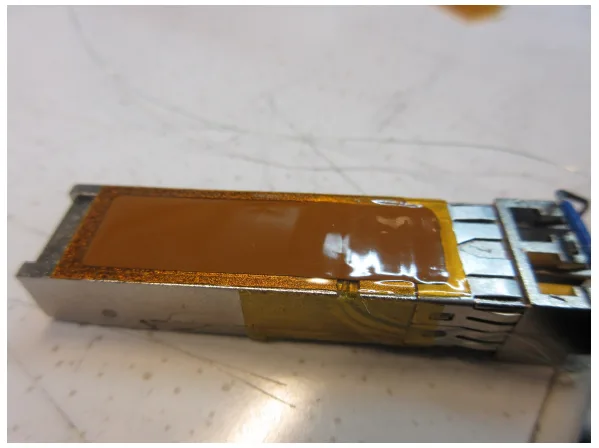

- Figure 17 thermo couple on SFP
- Figure 18 cross section of pressure testing jig design
- Figure 19 pressure marks on TIM after testing with elevated pressure
- Figure 20 double spring
- Figure 21 TIM also under the spring
7. 결론:
이 연구는 열 성능과 사용성을 균형 있게 유지하는 3W SFP 모듈의 열 관리 솔루션으로 AB1과 GH4 개념을 성공적으로 식별했습니다(Section 9, Conclusions). 스프링 클립 두께, TIM 접착 내구성, 특히 GH4의 폼 재료와 AB1의 조립 도구에 대한 제조 가능성을 최적화하기 위한 추가 개발이 필요합니다(Section 9, Conclusions). 접촉 압력과 TIM 선택이 표면 불완전성을 극복하고 효율적인 냉각을 달성하는 데 중요하다는 점이 강조되었습니다(Section 8.4, Contact pressure).
8. 참고문헌:
- [1] SNIA. SFF-84332 Rev 5 Specification for SFF+ Module and Cage
- [2] Thermal contact conductance Web2. Wikipedia
- [3] Chakaravi1 V Madhuudcan. Thermal Contact Conductance 2014 Springer International Publishing Switzerland
- [4] Navi N. Verra Sanand\ Mazunder 2015. Extraction of thermal contact conductance of metal-metal contacts from scale-resolved direct numerical simulation. International Journal of Heat and Mass Transfer
- [5] Kivjoja. Kivuvon. Salonen. Tribologia. Kiika. kuluminen ja voltelu. Otaileto
- [6] Junfeng Peng & Jun Hong
- [7] Unspecified reference for PCM properties
9. 저작권:
- 이 자료는 Joonas Turunen의 논문입니다. "3W SFP Interface Development"를 기반으로 작성되었습니다.
- 논문 출처: 이용 불가 (논문 문서, DOI 제공되지 않음)
이 자료는 위 논문을 기반으로 요약되었으며, 상업적 목적으로의 무단 사용은 금지됩니다.
Copyright © 2025 CASTMAN. All rights reserved.
논문 요약:
Joonas Turunen의 "3W SFP Interface Development" 논문은 데이터 전송 증가와 열 출력 증가로 인해 3W Small Form-Factor Pluggable(SFP) 트랜시버의 효율적인 냉각 필요성을 다룹니다. 2022년 2월부터 6월까지 진행된 이 연구는 열 인터페이스 재료(TIM)와 접촉 압력을 테스트하여 열 성능과 사용성이 우수한 AB1과 GH4 개념을 선택했습니다. 이 연구는 표면 불완전성을 관리하고 효과적인 열 소산을 보장하기 위해 TIM과 접촉 압력 최적화의 중요성을 강조합니다.
연구에 대한 주요 질문과 답변:
Q1. 3W SFP 인터페이스 개발에서 다루는 주요 과제는 무엇인가요?
A1. 주요 과제는 3W SFP 트랜시버의 증가된 열 출력을 관리하여 과열을 방지하기 위해 효율적인 냉각 시스템을 개발하는 것입니다(Section 1, Introduction).
Q2. 어떤 열 인터페이스 재료(TIM)가 테스트되었으며, 어떻게 비교되었나요?
A2. Nolato와 Allied TIM 패드가 테스트되었으며, Nolato가 약간 더 나은 열 성능을 보였지만 Allied가 더 견고했습니다(Section 8.1, TIM).
Q3. 접촉 압력은 SFP 모듈의 열 성능에 어떤 영향을 미쳤나요?
A3. 높은 접촉 압력은 특히 금속 간 접촉에서 냉각 효율을 향상시켰지만, PCM TIM에는 영향이 적었습니다(Section 8.4, Contact pressure).
Q4. CD2 개념이 열 성능이 우수함에도 불구하고 왜 배제되었나요?
A4. CD2 개념은 높은 삽입력(50N)으로 인해 사용성이 떨어져 실용적이지 않았습니다(Section 8.2, Thermal connection concept).
Q5. 추가 개발을 위해 선택된 열 연결 개념은 무엇인가요?
A5. AB1과 GH4 개념이 열 성능과 사용성의 균형으로 인해 선택되었습니다(Section 9, Conclusions).
Q6. 선택된 개념에 필요한 추가 개발은 무엇인가요?
A6. AB1은 더 두꺼운 스프링 클립과 TIM 조립 도구에 대한 연구가 필요하며, GH4는 폼 재료의 내구성과 가공 비용에 대한 조사가 필요합니다(Section 9, Conclusions).
