AGING METALLURGY AND MECHANICAL PRPERTIES ON Al-Si-Cu-Mg DIE CASTING ALLOY

ADC12 합금의 잠재력 극대화: 저에너지 2단 시효 처리로 130HV 경도 달성

이 기술 요약은 T. Ando 외 저자가 2018년 Canadian Institute of Mining, Metallurgy & Petroleum에서 발행한 "[AGING METALLURGY AND MECHANICAL PRPERTIES ON Al-Si-Cu-Mg DIE CASTING ALLOY]" 학술 논문을 기반으로 하며, CASTMAN의 기술 전문가가 분석하고 요약했습니다.

키워드

• Primary Keyword: Al-Si-Cu-Mg 다이캐스팅 합금 열처리
• Secondary Keywords: 인공시효, ADC12, 자동차 산업, 석출물, 2단 시효, 비커스 경도

Executive Summary

• The Challenge: Al-Si-Cu-Mg 다이캐스팅 부품의 기계적 특성을 저하시키지 않으면서 생산 라인, 특히 열처리 공정에서 발생하는 CO2 배출량을 줄여야 하는 과제.
• The Method: 널리 사용되는 ADC12 합금을 대상으로 단일 등온 시효 및 2단 인공 시효 처리 후, 비커스 경도 시험, TEM, DSC 분석을 통해 미세조직과 기계적 특성 간의 관계를 규명.
• The Key Breakthrough: 458K에서 예비 시효 후 423K에서 2차 시효를 진행하는 2단 시효 공정을 통해 단일 시효보다 높은 최대 130HV의 비커스 경도를 달성.
• The Bottom Line: 최적화된 저에너지 2단 시효 열처리는 기존 T6 처리 대비 에너지 소비와 CO2 배출량을 줄이면서도 ADC12 합금의 기계적 성능을 극대화할 수 있는 효과적인 경로를 제시.

The Challenge: Why This Research Matters for HPDC Professionals

Al-Si-Cu-Mg 다이캐스팅 합금은 우수한 기계적 특성, 가공성, 주조성 덕분에 자동차 산업에서 경량화를 위한 핵심 소재로 자리 잡았습니다. 그러나 연비 규제 강화와 함께 생산 과정에서의 CO2 배출량 감축 요구 또한 거세지고 있습니다. 특히 용체화 처리 후 인공 시효를 하는 T6 처리나 주조 후 바로 인공 시효를 하는 T5 처리 같은 열처리 공정은 전체 주조 공정에서 발생하는 CO2의 80% 이상을 차지하는 주요 배출원입니다.

기존 연구들은 T5 처리 시의 경화 메커니즘에 대해 일관되지 않은 결과를 보여왔으며, 이로 인해 실제 다이캐스팅 제품에 대한 최적의 열처리 조건을 확립하는 데 어려움이 있었습니다. 따라서, 제품의 성능을 보장하면서도 에너지 효율을 높여 CO2 배출을 줄일 수 있는 혁신적인 저에너지 열처리 기술 개발이 시급한 과제입니다. 본 연구는 바로 이 지점에서 출발하여, T5 처리 중 석출물의 거동과 기계적 특성 간의 관계를 명확히 하고자 했습니다.

The Approach: Unpacking the Methodology

본 연구는 실제 산업 현장에서 널리 사용되는 Al-11.0 mass%Si-1.8 mass%Cu-0.2 mass%Mg (JIS ADC12) 합금을 대상으로 진행되었습니다. 시편은 2000톤급 고압 다이캐스팅 머신으로 제작된 실린더 블록에서 채취했습니다.

연구진은 두 가지 주요 열처리 방식의 효과를 비교 분석했습니다.

1. 등온 인공 시효 (Single-Step Aging): 423K, 485K, 558K의 세 가지 다른 온도에서 시효 시간을 달리하며 기계적 특성 변화를 관찰했습니다.
2. 2단 인공 시효 (Two-Step Aging): 443K-563K 범위에서 600초간 짧은 예비 시효를 진행한 후, 423K에서 장시간 2차 시효를 실시하여 경도 변화를 측정했습니다.

시편의 기계적 특성 변화는 비커스 경도 시험기(Future-tech FV-300A, 4.9N 하중, 6초 유지)를 통해 측정되었으며, 미세조직 및 석출물 분석을 위해 투과전자현미경(TEM, JEOL JEM-2100F), 주사투과전자현미경(STEM), 에너지 분산형 X선 분광법(EDS), 제한시야회절(SAD), 시차주사열량계(DSC) 등 정밀 분석 장비가 동원되었습니다.

The Breakthrough: Key Findings & Data

Finding 1: 등온 시효 온도에 따라 달라지는 경화 메커니즘과 한계

연구 결과, 등온 시효 시 온도에 따라 주된 경화 메커니즘과 최대 경도가 크게 달라지는 것을 확인했습니다. Figure 1에서 볼 수 있듯이, 모든 시편은 초기에는 경도가 감소하는 '시효 연화' 현상을 보인 후 '시효 경화'가 일어났습니다.

• 저온 시효 (423K): 가장 높은 125HV의 피크 경도를 달성했으나, 최대 경도에 도달하는 데 매우 긴 시간(약 100ks 이상)이 필요했습니다. TEM 분석 결과(Figure 4), 이 조건에서는 미세한 원판형의 구리(Cu) 화합물이 주된 강화상으로 작용했습니다.
• 고온 시효 (558K): 짧은 시간 내에 경화가 일어났지만, 피크 경도는 주조 상태와 비슷한 수준에 머물렀습니다. 이는 과시효(over-aging) 상태로, TEM 분석(Figure 3)에서 확인된 것처럼 상대적으로 크고 조대한 막대형 β' 상(Si 화합물)이 형성되어 효과적인 강화에 기여하지 못했기 때문입니다.

이는 단일 등온 시효만으로는 높은 경도와 생산 효율성을 동시에 달성하기 어렵다는 점을 시사합니다.

Finding 2: 2단 시효를 통한 130HV 초고경도 달성

본 연구의 가장 핵심적인 발견은 2단 시효 공정을 통해 단일 시효의 한계를 극복하고 더 높은 경도를 얻을 수 있다는 점입니다. Figure 5는 다양한 온도에서 600초간 예비 시효 후 423K에서 2차 시효를 진행했을 때의 경도 변화를 보여줍니다.

• 특히 458K에서 예비 시효를 거친 시편은 2차 시효 후 최대 130HV라는 가장 높은 경도를 기록했습니다. 이는 저온 단일 시효(423K)의 피크 경도인 125HV를 뛰어넘는 수치입니다.
• DSC 및 TEM 분석 결과(Figure 6, 7, 9), 이러한 경도 향상은 두 가지 다른 유형의 석출물이 복합적으로 작용한 결과로 해석됩니다. 458K의 짧은 예비 시효 동안에는 β" 상이 형성되고, 이어진 423K의 2차 시효에서는 미세한 구리(Cu) 화합물로 추정되는 미확인 석출물이 추가로 형성되어 시효 경화 효과를 극대화한 것입니다.

Practical Implications for R&D and Operations

• For Process Engineers: 본 연구는 458K에서 600초 예비 시효 후 423K에서 2차 시효를 진행하는 2단 시효 공정이 ADC12 합금의 경도를 극대화할 수 있음을 보여줍니다. 이는 기존의 단일 시효 공정 대비 더 높은 기계적 특성을 달성하거나, T6 처리의 대안으로서 에너지 효율을 높일 수 있는 새로운 공정 설계의 가능성을 제시합니다.
• For Quality Control Teams: 논문의 Figure 5 데이터는 특정 2단 시효 조건과 최종 경도 값 사이의 명확한 상관관계를 보여줍니다. 이를 활용하여 130HV와 같은 목표 기계적 특성을 달성하기 위한 새로운 공정 관리 기준 및 품질 검사 기준을 수립할 수 있습니다.
• For Design Engineers: 일반적인 ADC12 합금이 최적화된 T5 열처리를 통해 훨씬 높은 성능을 발휘할 수 있다는 사실은, 더 비싼 합금이나 에너지 소모가 큰 T6 처리를 적용하지 않고도 더 까다로운 요구조건을 만족하는 부품 설계가 가능함을 의미합니다. 이는 재료 선택의 폭을 넓히고 원가 경쟁력을 높이는 데 기여할 수 있습니다.

Paper Details

AGING METALLURGY AND MECHANICAL PRPERTIES ON Al-Si-Cu-Mg DIE CASTING ALLOY

1. Overview:

• Title: AGING METALLURGY AND MECHANICAL PRPERTIES ON Al-Si-Cu-Mg DIE CASTING ALLOY
• Author: *T. Ando¹, S. Onuki¹, R. Enomoto¹, M. Tejima², and Y. Okada²
• Year of publication: 2018
• Journal/academic society of publication: Published in the Proceedings of the 16th International Aluminum Alloys Conference (ICAA16) 2018 by the Canadian Institute of Mining, Metallurgy & Petroleum
• Keywords: Al-Si-Cu-Mg alloy, Artificial aging, Automotive industries, Die casting, Precipitates

2. Abstract:

Al-Si-Cu-Mg die casting alloys are widely used in the automotive industry, and recent advancements in high pressure die casting technology enable heat treating products to achieve desirable properties. However, CO2 emissions associated with die-casting production lines should be reduced to address the global warming issue. In this study, the relation between the microstructures and thermal stability of precipitates formed during isothermal aging at 423, 485, and 558 K of Al-11.0 mass%Si-1.8 mass%Cu-0.2 mass%Mg (JIS ADC12) was investigated using Vickers hardness tests and transmission electron microscopy (TEM). The hardness tests and TEM results showed that Si compounds and Al-Cu compounds enhanced the mechanical properties of the alloy and that the predominant compound affecting the mechanical properties differed between specimens treated at 423 K and those treated at 558 K. Moreover, additional aging at 423–458 K resulted in a material with a Vickers hardness higher than that of the isothermally single-aged material. Differential scanning calorimetry, differential elemental analysis, and selected-area diffraction analysis using TEM suggested that the combination of Al-Cu compounds precipitated at low aging temperatures and Si compounds precipitated during preliminary aging increased the mechanical strength, resulting in a maximum hardness of 130 HV.

3. Introduction:

Al-Si-Cu-Mg die casting alloys have well-balanced mechanical properties, machinability, and castability. These alloys are therefore widely used in the automotive industry because of their superior characteristics, accounting for >90% of the aluminum used in die casting production. As a substitute for iron-based materials, these alloys have contributed to the development of lightweight vehicles. Dong et al. (2014) reported that the heat treatment of die casting materials is effective for changing their dimensions under high temperatures as a result of the precipitation of solid-solution elements. Recent advancements in high pressure die casting technology have led to the application of heat treatments of Al-Si-Cu-Mg alloy products to reduce fuel consumption and satisfy customer needs. Although attempts to reduce CO2 emissions have focused on fuel consumption in cars and fuel efficiency regulations have become increasingly strict in recent years, CO2 discharged from production lines should also be reduced without adversely affecting the properties of the product. Heat treatments for artificial aging after solution treatment (T6 treatment) and after casting (T5 treatment) are CO2 discharge sources, which together with a holding furnace account for >80% of the CO2 discharged during the casting process.

4. Summary of the study:

Background of the research topic:

Al-Si-Cu-Mg 다이캐스팅 합금은 자동차 산업의 경량화를 위해 널리 사용되지만, 생산 공정, 특히 열처리에서 발생하는 CO2 배출량 감축이 중요한 과제입니다.

Status of previous research:

T5 처리 시의 경화 메커니즘에 대한 기존 연구 결과들이 일관되지 않아, 실제 다이캐스팅 제품의 최적 열처리 조건을 확립하는 데 어려움이 있었습니다. 예를 들어, S' 상이 먼저 형성된다는 보고, 예비 시효가 긍정적 효과를 보인다는 보고, T5에서는 경화가 일어나지 않고 T6에서만 S" 상에 의해 경화가 일어난다는 보고 등이 혼재했습니다.

Purpose of the study:

본 연구는 다이캐스팅 후 등온 인공 시효 과정에서 형성되는 석출물의 미세조직과 열적 안정성 사이의 관계를 규명하고, 이를 통해 저에너지 열처리로 기계적 특성을 제어하는 것을 목표로 합니다. 또한, 2단 인공 시효의 효과도 함께 조사했습니다.

Core study:

JIS ADC12 합금을 대상으로 423, 485, 558K에서 등온 시효를 진행하고, 추가적으로 443-563K에서 예비 시효 후 423K에서 2차 시효를 하는 2단 시효를 실시했습니다. 비커스 경도, TEM, DSC 분석을 통해 시효 조건에 따른 석출물의 종류, 형태, 분포와 기계적 특성의 변화를 체계적으로 분석했습니다.

5. Research Methodology

Research Design:

실제 다이캐스팅된 ADC12 합금 블록에서 시편을 채취하여, 등온 시효와 2단 시효라는 두 가지 다른 열처리 조건에 따른 기계적 특성(경도)과 미세조직 변화를 비교 분석하는 실험적 연구 설계를 채택했습니다.

Data Collection and Analysis Methods:

• 기계적 특성: 비커스 경도 시험기를 사용하여 시효 시간에 따른 경도 변화를 측정했습니다.
• 미세조직 분석: 투과전자현미경(TEM), 주사투과전자현미경(STEM)을 사용하여 석출물의 형태와 분포를 관찰하고, 에너지 분산형 X선 분광법(EDS)과 제한시야회절(SAD)을 통해 석출물의 조성과 결정 구조를 분석했습니다.
• 열적 특성: 시차주사열량계(DSC)를 사용하여 시효 과정에서의 상변태와 관련된 열 흐름 변화를 분석했습니다.

Research Topics and Scope:

연구 범위는 Al-11.0 mass%Si-1.8 mass%Cu-0.2 mass%Mg (JIS ADC12) 다이캐스팅 합금에 한정됩니다. 주요 연구 주제는 등온 및 2단 인공 시효(T5 처리) 조건이 합금의 경도와 석출물(Si 화합물, Al-Cu 화합물 등)의 형성에 미치는 영향입니다.

6. Key Results:

Key Results:

• 등온 시효 시, 시효 온도가 낮을수록(423K) 최대 경도(125HV)는 높았지만 도달 시간이 길었습니다. 반면 온도가 높을수록(558K) 경화 속도는 빠르지만 과시효로 인해 최대 경도는 낮았습니다.
• 고온(558K) 시효에서는 막대형의 β' 상(Si 화합물)이, 저온(423K) 시효에서는 원판형의 Cu 화합물이 주된 강화상으로 작용했습니다.
• 458K에서 600초간 예비 시효 후 423K에서 2차 시효를 진행한 2단 시효 시편에서 가장 높은 130HV의 경도가 측정되었습니다.
• 이러한 경도 향상은 예비 시효에서 형성된 β" 상과 2차 시효에서 형성된 미세한 Cu계 화합물의 복합적인 강화 효과 때문인 것으로 분석되었습니다.

Figure Name List:

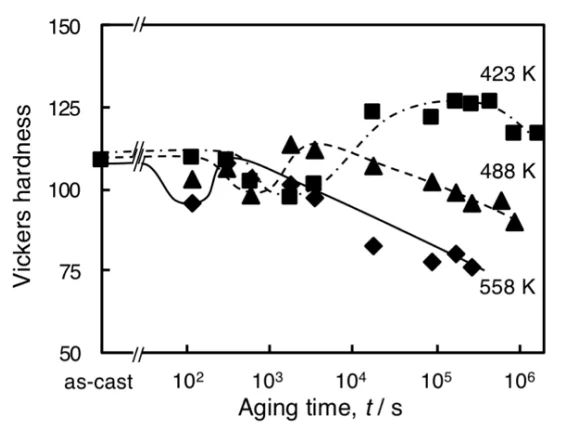

• Figure 1. Effects of aging temperature on the Vickers hardness curves of die cast Al-Si-Cu-Mg alloy

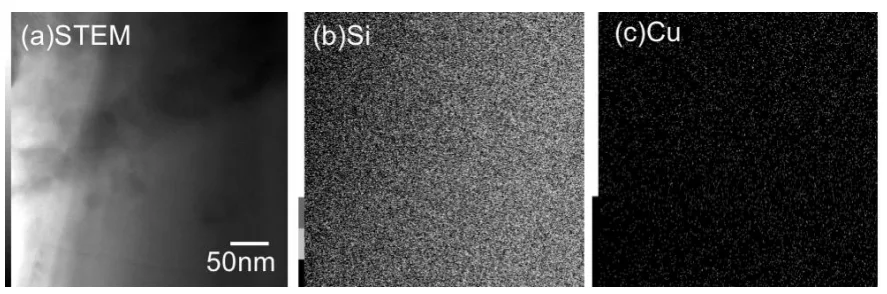

• Figure 2. TEM images and corresponding diffraction pattern of as-cast Al-Si-Cu-Mg alloy: (a) STEM image, (b) EDS map of silicon, (c) EDS map of copper, and (d) SAD pattern of [100]Al
• Figure 3. TEM image and corresponding diffraction patterns of die casting Al-Si-Cu-Mg alloy aged at 558 K for 600 s: (a) STEM image, (b) EDS map of silicon, (c) EDS map of copper, and (d) SAD pattern of [100]Al; small spots correspond to β' precipitates
• Figure 4. TEM image and corresponding diffraction pattern of die casting Al-Si-Cu-Mg alloy aged at 423 K for 260 ks: (a) STEM image, (b) EDS map of silicon, (c) EDS map of copper, and (d) SAD pattern; small spots correspond to precipitates
• Figure 5. Effects of the preliminary aging temperature on the Vickers hardness curves of die cast Al-Si-Cu-Mg alloy for specimens subjected to secondary aging at 423 K (each temperature in the figure represents the temperature of preliminary aging

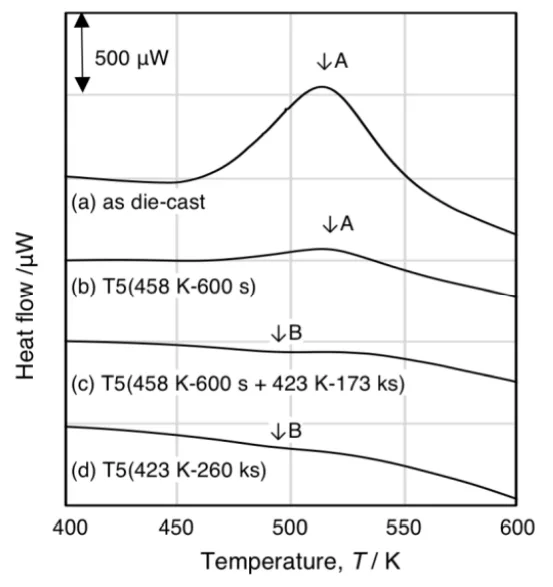

• Figure 6. DSC thermograms of die casting Al-Si-Cu-Mg alloy: (a) as die-cast, (b) as aged at 458 K for 600 s, (c) as preliminarily aged at 458 K for 600 s and secondarily aged at 423 K for 173 ks, and (d) as aged at 423 K for 260 ks
• Figure 7. TEM images and the corresponding diffraction pattern of die casting Al-Si-Cu-Mg alloy aged at 458 K for 600 s: (a) STEM image, (b) EDS map of silicon, (c) EDS map of copper, and (d) SAD pattern of [110]Al; small spots correspond to β" precipitates
• Figure 8. TEM images of die casting Al-Si-Cu–Mg alloy preliminarily aged at 458 K of 600 s and secondarily aged at 423 K for 173 ks: (a) STEM image, (b) EDS map of silicon, and (c) EDS map of copper
• Figure 9. TEM image and corresponding diffraction pattern of die casting Al-Si-Cu-Mg alloy preliminarily aged at 458 K for 600 s and secondarily aged at 423 K for 173 ks: (a) TEM image and (b) SAD pattern of [110]Al; small spots correspond to undefined precipitates

7. Conclusion:

본 연구를 통해 ADC12 다이캐스팅 합금이 T5 처리 시 시효 경화 현상을 나타냄을 명확히 했습니다. 합금의 경도를 제어하는 주요 석출물은 β' 상, β" 상, 그리고 Al-Cu 화합물이었습니다. 특히, 443K 또는 458K에서 예비 시효 후 423K에서 2차 시효를 진행하는 2단 시효를 통해, 423K 단일 등온 시효보다 더 짧은 시간에 더 높은 125HV 이상의 경도를 달성할 수 있었습니다. 그중에서도 458K에서 예비 시효를 한 시편은 최고 130HV의 경도를 나타내어, 다양한 석출물의 조합을 활용한 저에너지 열처리가 우수한 기계적 특성을 지닌 합금을 제조하는 효과적인 방법임을 입증했습니다.

8. References:

• Cayron, C., & Buffat, P. A. (2000). Transmission electron microscopy study of the β'-phase (Al-Mg-Si alloys) and QC phase (Al-Cu-Mg-Si alloys): Ordering mechanism and crystallographic structure. Acta Materialia, 48(10), 2639–2653. https://doi.org/10.1016/S1359-6454(00)00057-4
• Dong, S., Iwata, Y., Sugiyama, Y., & Iwahori, H. (2014). Reports of the JFS Meeting, 165, 92.
• Ikeno, S., Matsui, H., Matsuda, K., Terayama, K. & Uetani, Y. (2001). DSC measurement and HRTEM observation of precipitates in an Al-1.6 mass Mg2Si alloy. Japan Institute of Metals, Journal, 65(5), 404-408. https://doi.org/10.2320/jinstmet1952.65.5_404
• Inoue, T., Goto, M., Yamaguchi, A., Otake, T., Kuroda, A., & Yoshida, M. (2011). Effect of pre-aging conditions on T5 heat treatment behavior of Al-9%Si-0.3%Mg die-casting alloy. Keikinzoku/Journal of Japan Institute of Light Metals, 61(10), 507-512. https://doi.org/10.2464/jilm.61.507
• Konno, T. J., Sasaki, S., & Hamaoka, T. (2016). Transmission electron microscopic observation of precipitates in age-hardening die-cast aluminum alloys. Journal of the Japan Institute of Light Metals, 66, 291–297. https://doi.org/10.2464/jilm.66.291
• Mishra, R. K., Smith, G. W., Baxter, W. J., Sachdev, A. K., & Franetovic, V. (2001). The sequence of precipitation in 339 aluminum castings. Journal of Materials Science, 36(2), 461-468. https://doi.org/10.1023/A:1004888831537
• Wang, S.C., Starink, M.J., & Gao, N. (2006). Precipitation hardening in Al-Cu-Mg alloys revisited. Scripta Materialia, 54(2), 287-291. https://doi.org/10.1016/j.scriptamat.2005.09.010
• Yamagata, H. & Kitsunai, T. (2006). Strength improvement of high-quality die-casting part by T5 heat-treatment. 2006 Japan Die Casting Congress Transactions, 237-246.
• Zhu, Z. & Starink, M.J. (2008). Age hardening and softening in cold-rolled Al-Mg-Mn alloys with up to 0.4 wt% Cu. Materials Science and Engineering: A, 489(1-2), 138-149. https://doi.org/10.1016/j.msea.2007.12.019

Expert Q&A: Your Top Questions Answered

Q1: 논문에서 시효 초기 단계에 경도가 증가하지 않고 오히려 감소하는 '시효 연화' 현상이 관찰된 이유는 무엇입니까?

A1: 논문에 따르면, 이 시효 연화 현상은 주조 및 냉각과 같은 예비 제조 공정 중에 소재 내부에 도입된 전위(dislocation)들이 시효 초기에 소멸하면서 발생한 것으로 추정됩니다. 즉, 가공 경화 효과가 사라지면서 일시적으로 경도가 감소한 후, 석출물이 형성되면서 본격적인 시효 경화가 시작되는 것입니다.

Q2: 고온(558K) 시효와 저온(423K) 시효에서 형성되는 주요 석출물의 차이점은 무엇이며, 이것이 경도에 어떤 영향을 미칩니까?

A2: 고온(558K)에서는 Si(규소) 원자의 확산이 활발하여 상대적으로 크고 조대한 막대형의 β' 상(Si 화합물)이 형성됩니다. 이 석출물들은 크기가 커서 강화 효과가 떨어지므로, 경도는 주조 상태와 비슷하거나 약간 높은 수준에 머무릅니다. 반면, 저온(423K)에서는 Cu(구리) 원자를 기반으로 한 매우 미세한 원판형 석출물이 형성됩니다. 이 미세 석출물들이 전위의 이동을 효과적으로 방해하여 125HV라는 높은 경도를 나타냅니다.

Q3: 2단 시효 공정이 단일 시효보다 더 높은 130HV의 경도를 달성할 수 있었던 핵심 원리는 무엇입니까?

A3: 2단 시효의 우수성은 서로 다른 유형의 석출물을 최적으로 조합하는 데 있습니다. 458K에서의 짧은 예비 시효는 후속 저온 시효에서 핵생성 사이트로 작용할 수 있는 β" 상을 형성합니다. 이후 423K에서 진행되는 2차 시효에서는 이들을 기반으로 매우 미세하고 균일한 Cu계 화합물이 추가로 석출됩니다. 이렇게 두 종류의 강화 석출물이 복합적으로 작용하여 단일 시효로는 얻기 힘든 더 조밀하고 효과적인 강화 미세조직을 형성함으로써 130HV라는 높은 경도를 달성하게 됩니다.

Q4: 논문에서 2단 시효 후 형성된 석출물을 '미확인(undefined)' 석출물이라고 언급했는데, 이것은 무엇을 의미합니까?

A4: 이는 연구진이 SAD(제한시야회절) 패턴을 분석했을 때, 해당 석출물의 회절 패턴이 기존에 알려진 β", S", Q" 등과 같은 일반적인 석출상의 패턴과 일치하지 않았음을 의미합니다. EDS 분석을 통해 Cu가 풍부한 화합물일 것으로 추정되지만, 정확한 결정 구조는 밝혀내지 못한 것입니다. 이는 ADC12 합금의 2단 시효 과정에서 새롭거나 복잡한 구조의 석출상이 형성될 수 있음을 시사하며, 이 미지의 석출물이 높은 경도를 내는 데 결정적인 역할을 한다는 점에서 매우 흥미로운 결과입니다.

Q5: 생산 관점에서 볼 때, 이 연구에서 제안된 2단 시효 공정이 전통적인 T6 처리와 비교하여 갖는 가장 큰 장점은 무엇입니까?

A5: 가장 큰 장점은 '에너지 효율성'과 'CO2 배출량 감축'입니다. T6 처리는 고온의 용체화 처리와 급랭 과정을 반드시 거쳐야 하므로 막대한 에너지를 소비하고 다량의 CO2를 배출합니다. 반면, 본 연구에서 제안한 2단 시효는 주조 후 별도의 용체화 처리 없이 상대적으로 낮은 온도의 시효 처리만으로 진행되는 T5 처리의 일종입니다. 따라서 T6 처리보다 공정이 단순하고 에너지 소모가 훨씬 적으면서도 높은 기계적 특성을 얻을 수 있어, 친환경적이고 경제적인 고성능 부품 생산이 가능해집니다.

Conclusion: Paving the Way for Higher Quality and Productivity

본 연구는 Al-Si-Cu-Mg 다이캐스팅 합금 열처리 분야에서 중요한 진전을 이루었습니다. 단순한 단일 온도 시효의 한계를 지적하고, 지능적인 2단 시효 공정을 통해 더 적은 에너지로 더 높은 기계적 특성을 달성할 수 있음을 데이터로 입증했습니다. 특히 458K 예비 시효와 423K 2차 시효의 조합으로 130HV의 최고 경도를 달성한 것은, 성능과 환경 규제를 동시에 만족시켜야 하는 자동차 및 여러 산업 분야에 매우 실용적인 해법을 제시합니다.

CASTMAN은 최신 산업 연구 결과를 고객의 생산성과 품질 향상에 적용하기 위해 최선을 다하고 있습니다. 이 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, CASTMAN의 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보시기 바랍니다.

Copyright Information

• This content is a summary and analysis based on the paper "AGING METALLURGY AND MECHANICAL PRPERTIES ON Al-Si-Cu-Mg DIE CASTING ALLOY" by "T. Ando, S. Onuki, R. Enomoto, M. Tejima, and Y. Okada".
• Source: Published in the Proceedings of the 16th International Aluminum Alloys Conference (ICAA16) 2018, ISBN: 978-1-926872-41-4

This material is for informational purposes only. Unauthorized commercial use is prohibited. Copyright © 2025 CASTMAN. All rights reserved.
