Ageing of Zink Alloys

아연 합금 에이징(Ageing)의 비밀: 예측 가능한 고압 다이캐스팅 부품 성능 확보 전략

이 기술 요약은 Lothar H. Kallien과 Walter Leis가 저술하여 International Foundry Research (2011)에 게재된 학술 논문 "Ageing of Zink Alloys"를 기반으로 작성되었습니다.

키워드

• 주요 키워드: 아연 합금 에이징
• 보조 키워드: 고압 다이캐스팅(HPDC), 기계적 특성, 크리프 저항성, 인공 시효, 자연 시효, Z410, Z400, Z430

요약

• 문제점: 아연 다이캐스팅 부품은 시간이 지남에 따라 기계적 특성이 저하되는 '에이징(시효)' 현상을 겪어 장기적인 성능 예측이 어렵습니다.
• 연구 방법: 다양한 생산 조건(벽 두께, 게이트 속도, 금형 온도) 하에서 제어된 시험 주조품을 생산하고, 자연 시효와 인공 시효를 거친 후 광범위한 기계적 물성(인장, 크리프, 피로)을 평가했습니다.
• 핵심 발견: 105°C에서 24시간 동안 진행하는 인공 시효가 상온에서 1년간 진행되는 자연 시효와 동일한 효과를 낸다는 명확한 상관관계를 확립하고, 이 과정의 활성화 에너지를 정량화했습니다.
• 핵심 결론: 인공 시효 처리를 통해 아연 합금의 기계적 특성을 안정화시켜, 까다로운 산업 환경에서도 예측 가능하고 신뢰성 있는 장기 성능을 보장할 수 있습니다.

문제점: 이 연구가 HPDC 전문가에게 중요한 이유

아연 합금은 낮은 용융점과 우수한 생산성 덕분에 고압 다이캐스팅(HPDC) 분야에서 널리 사용됩니다. 자동차, 가구, 정밀 기계 부품 등 다양한 분야에서 그 가치를 인정받고 있습니다. 하지만 아연 합금은 치명적인 단점을 가지고 있습니다. 바로 시간이 지남에 따라 기계적 특성이 변하는 '에이징(시효)' 현상과 상온에서도 하중에 의해 변형되는 '크리프(creep)' 현상입니다.

특히 자동차 부품처럼 -35°C에서 +85°C에 이르는 극한의 온도 변화를 겪는 경우, 이러한 특성 변화는 부품의 신뢰성과 안전성에 직접적인 영향을 미칩니다. 지금까지는 에이징 현상을 보완하기 위해 인공 시효 처리를 적용해왔지만, 생산 조건과 시효 처리 간의 명확한 상관관계 데이터가 부족하여 경험에 의존하는 경우가 많았습니다. 이 연구는 바로 이 문제를 해결하기 위해 시작되었습니다. 즉, 자연 시효와 인공 시효 사이의 과학적 연관성을 밝히고, 다양한 생산 변수가 최종 부품의 기계적 특성에 미치는 영향을 정량적으로 분석하여 엔지니어들에게 신뢰할 수 있는 데이터를 제공하는 것을 목표로 합니다.

연구 접근법: 연구 방법론 분석

연구진은 실제 생산 환경의 변수를 정밀하게 통제하여 신뢰도 높은 데이터를 확보하고자 체계적인 실험을 설계했습니다. 이 섹션은 연구 결과의 신뢰성을 뒷받침하는 핵심적인 부분입니다.

방법 1: 통제된 조건의 시험 주조품 생산 * 사용 합금: 유럽 표준(DIN EN 12844)에 명시된 ZP0400(Z400), ZP0410(Z410), ZP0430(Z430) 세 가지 주요 아연 합금을 사용했습니다. * 주조 설비: 200톤 형체력의 Frech DAW 80 핫챔버 다이캐스팅 머신을 사용하여 시험용 평판을 주조했습니다. * 핵심 변수: 실제 생산에서 가장 중요한 세 가지 변수를 체계적으로 변경하며 실험을 진행했습니다. * 벽 두께: 0.8 mm, 1.5 mm, 3.0 mm * 게이트 속도: 25 m/s, 40 m/s, 55 m/s * 금형 온도: 120 °C, 160 °C, 200 °C

방법 2: 자연 시효 및 인공 시효 적용 * 자연 시효: 주조된 시편을 기후가 통제된 실내(상온)에서 3주, 6주, 3개월, 6개월, 1년, 그리고 최대 2년까지 보관하며 시간에 따른 특성 변화를 추적했습니다. * 인공 시효: 자연 시효를 가속화하기 위해, 시편을 각각 65°C, 85°C, 105°C에서 24시간 동안 열처리하는 인공 시효를 진행했습니다.

방법 3: 종합적인 기계적 물성 평가 * 생산 직후(as-cast), 자연 시효, 인공 시효 상태의 시편에 대해 다양한 테스트를 수행했습니다. * 인장 시험: 항복 강도, 인장 강도, 연신율, 영률(Young's Modulus)을 -35°C, 상온(RT), +85°C의 세 가지 온도 조건에서 측정했습니다. * 크리프 시험: 상온 및 85°C에서 장시간 하중에 따른 변형률을 측정했습니다. * 기타: 피로 시험, 경도, 밀도 및 기공률 분석을 통해 재료의 특성을 종합적으로 평가했습니다.

핵심 발견: 주요 연구 결과 및 데이터

이번 연구를 통해 아연 합금의 에이징 거동에 대한 몇 가지 중요한 사실이 밝혀졌습니다. 이는 부품 설계 및 생산 공정 최적화에 직접적으로 활용될 수 있는 귀중한 정보입니다.

발견 1: 인공 시효와 자연 시효의 명확한 상관관계 확립

가장 중요한 발견은 인공 시효가 자연 시효를 매우 정확하게 모사할 수 있다는 점입니다. Figure 47에서 볼 수 있듯이, Z410 합금의 경우 105°C에서 24시간 동안 인공 시효 처리를 한 시편은 상온에서 1년간 자연 시효된 시편과 거의 동일한 인장 강도를 보였습니다. 또한 85°C에서 24시간 시효는 약 120일, 65°C에서 24시간 시효는 약 45일의 자연 시효와 동등한 효과를 나타냈습니다. 이를 통해 연구진은 아레니우스(Arrhenius) 방정식을 이용하여 Z410의 에이징 활성화 에너지가 약 67 kJ/mol임을 계산해냈습니다(Section 3.4.7). 이는 특정 열처리 조건을 통해 원하는 수준의 안정화 상태를 예측하고 달성할 수 있음을 의미합니다.

발견 2: 생산 변수가 기계적 특성에 미치는 영향 정량화

모든 생산 변수가 최종 품질에 동일한 영향을 미치는 것은 아니었습니다. 연구 결과, 기계적 특성에 가장 큰 영향을 미치는 변수는 벽 두께와 금형 온도였습니다. Figure 18과 Figure 19는 주조 직후 상태의 인장 강도를 보여줍니다. 벽 두께가 얇을수록, 그리고 금형 온도가 낮을수록 냉각 속도가 빨라져 더 높은 인장 강도를 얻을 수 있었습니다. 반면, 게이트 속도는 인장 강도에 미미한 영향을 미치는 것으로 확인되었습니다. 이 데이터는 목표 강도를 달성하기 위해 어떤 공정 변수를 우선적으로 제어해야 하는지에 대한 명확한 가이드를 제공합니다.

R&D 및 운영을 위한 실질적 시사점

이 연구 결과는 다양한 직무의 전문가들에게 실질적인 통찰력을 제공합니다.

• 공정 엔지니어: 이 연구는 목표로 하는 기계적 특성을 얻기 위해 벽 두께와 금형 온도를 정밀하게 제어하는 것이 게이트 속도를 조절하는 것보다 훨씬 효과적임을 시사합니다. 특히 얇은 부품에서 높은 초기 강도를 확보하기 위해서는 낮은 금형 온도가 유리할 수 있습니다.
• 품질 관리팀: 논문의 Figure 38과 결론(Summary) 섹션의 데이터는 Z410 합금이 1년간의 자연 시효 후 인장 강도가 약 15% 감소하여 안정화된다는 것을 보여줍니다. 이는 장기 신뢰성을 보증하기 위한 새로운 품질 검사 기준으로 활용될 수 있습니다. 즉, 생산 직후의 강도뿐만 아니라, 인공 시효 처리 후의 안정화된 강도를 기준으로 품질을 평가하는 것이 더 정확할 수 있습니다.
• 설계 엔지니어: 연구 결과는 벽 두께가 냉각 속도와 최종 미세구조에 결정적인 영향을 미쳐 기계적 특성을 좌우한다는 것을 명확히 보여줍니다. 따라서 설계 초기 단계부터 부품의 두께를 최적화하는 것은 최종 제품의 성능을 보장하는 데 매우 중요한 고려사항입니다.

논문 상세 정보

Ageing of Zink Alloys

1. 개요:

• 제목: Ageing of Zink Alloys
• 저자: Lothar H. Kallien and Walter Leis
• 발행 연도: 2011
• 학술지/학회: International Foundry Research
• 키워드: Zinc alloys, ageing, die casting, mechanical properties, creep, fatigue

2. 초록:

본 연구의 목표는 아연 합금의 자연 시효와 인공 시효 간의 상관관계를 규명하기 위해 두 조건 하에서의 재료 특성을 조사하는 것이었다. 아연 다이캐스팅은 다양한 생산 조건에서 제조되므로, 극도로 통제된 조건 하에서 여러 매개변수를 사용하여 시험 주조품을 생산하는 것이 필수적이었다. 연구 결과, 105°C에서 24시간 동안의 인공 시효가 상온에서 1년간의 자연 시효와 동등한 기계적 특성 변화를 유발함을 확인했다. 에이징 현상은 주로 아연 내 알루미늄의 용해도 감소로 인한 확산 제어 과정이며, 활성화 에너지는 약 67 kJ/mol로 계산되었다. 생산 변수 중에서는 벽 두께가 기계적 특성에 가장 큰 영향을 미쳤으며, 크리프 현상은 에이징과 다른 메커니즘인 아연의 자기 확산에 의해 발생하며 활성화 에너지는 약 94 kJ/mol로 나타났다.

3. 서론:

핫챔버 다이캐스팅은 고품질 아연 부품을 위한 고생산성 기술이다. 아연 합금은 높은 기계적 특성, 얇은 벽 두께 구현 가능성 및 우수한 도금성 덕분에 자동차 산업 등에서 널리 사용된다. 그러나 390°C의 낮은 용융 온도는 크리프 속도를 증가시키고, 시간 경과에 따른 에이징 효과로 기계적 특성이 저하되는 단점이 있다. 이러한 자연 시효는 통상적으로 인공 시효로 보완된다. 자동차 산업에서 부품은 -35°C에서 +85°C 사이의 온도에서 시험되지만, 현재까지 이 온도 범위에 대한 통계적으로 신뢰할 수 있는 데이터는 거의 발표되지 않았다. 본 연구는 이러한 데이터 공백을 메우고, 생산 조건이 에이징 거동에 미치는 영향을 체계적으로 분석하고자 한다.

4. 연구 요약:

연구 주제의 배경:

아연 합금은 우수한 주조성과 기계적 특성으로 다이캐스팅에 널리 사용되지만, 낮은 용융점으로 인해 상온에서도 에이징 및 크리프 현상이 발생하여 시간 의존적인 특성 변화를 보인다. 이는 부품의 장기 신뢰성을 저해하는 주요 요인이다.

이전 연구 현황:

기존 문헌(Section 2.5)은 주로 아연 합금의 치수 변화에 초점을 맞추었으며, 기계적 특성에 대한 데이터는 존재하지만 시편이 생산된 구체적인 공정 조건이 명시되지 않은 경우가 많아 데이터의 신뢰성과 재현성에 한계가 있었다.

연구 목적:

본 연구는 아연 다이캐스팅 합금(ZP0400, ZP0410, ZP0430)의 자연 시효와 인공 시효 간의 정량적 상관관계를 확립하는 것을 주된 목적으로 한다. 또한, 벽 두께, 금형 온도, 게이트 속도와 같은 주요 생산 변수가 주조 직후 및 시효 후의 기계적 특성(인장, 크리프, 피로, 경도)에 미치는 영향을 체계적으로 규명하고자 한다.

핵심 연구:

실험계획법(DOE)에 기반하여 다양한 생산 조건에서 시험 주조품을 제작했다. 이 시편들을 '주조 직후', '자연 시효', '인공 시효'의 세 가지 상태로 구분하여 -35°C, 상온, +85°C의 온도에서 기계적 물성을 평가했다. 이를 통해 생산 조건, 시효 조건, 시험 온도가 최종 부품 특성에 미치는 영향을 분석하고, 에이징 거동에 대한 예측 모델을 개발했다.

5. 연구 방법론

연구 설계:

실험계획법(Design-Expert 7 by Stat-Ease 사용)을 적용하여 연구를 설계했다. 3종의 합금, 3가지 벽 두께(0.8, 1.5, 3.0 mm), 3가지 게이트 속도(25, 40, 55 m/s), 3가지 금형 온도(120, 160, 200 °C)를 변수로 설정하여 이들의 상호작용과 영향을 분석했다.

데이터 수집 및 분석 방법:

Frech DAW 80 핫챔버 다이캐스팅 머신을 사용하여 시험 평판을 주조하고, DIN 50125 규격에 따라 인장 시험용 시편을 가공했다. 기계 및 금형 내부에 압력 및 온도 센서를 설치하여 공정을 정밀하게 제어하고 데이터를 수집했다. 인장 시험은 Schenck 100 kN 만능시험기를 사용했으며, 크리프, 피로, 경도, 밀도 시험을 통해 데이터를 수집했다. 수집된 데이터는 통계 분석 소프트웨어를 사용하여 분석되었다.

연구 주제 및 범위:

본 연구는 유럽 표준 EN12844에 명시된 ZP0400, ZP0410, ZP0430 합금에 초점을 맞춘다. 연구 범위는 다이캐스팅 공정 변수가 시효 전후의 기계적 특성에 미치는 영향 분석, 자연 시효와 인공 시효의 상관관계 규명, 그리고 크리프 및 피로 거동 분석을 포함한다.

6. 주요 결과:

주요 결과:

• Z410 합금의 경우, 105°C에서 24시간 동안의 인공 시효가 상온에서 1년간의 자연 시효와 동등한 효과를 나타내는 것으로 확인되었다.
• Z410의 에이징 과정에 대한 활성화 에너지는 약 67 kJ/mol로 계산되었다. 이는 아레니우스 플롯(Arrhenius plot)을 통해 도출되었다.
• 크리프 과정의 활성화 에너지는 94 kJ/mol로 측정되어, 에이징과는 다른 메커니즘(아연의 자기 확산)에 의해 지배됨을 시사한다.
• 기계적 특성에 가장 큰 영향을 미치는 생산 변수는 벽 두께이며, 그 다음은 금형 온도이다. 게이트 속도의 영향은 상대적으로 미미했다.
• 에이징이 완료된 후, 인장 강도와 항복 강도는 약 15% 감소하는 반면, 연신율은 증가하는 경향을 보였다.
• 합금 내 구리(Cu) 함량은 초기 강도를 높이고 에이징 속도를 늦추는 효과가 있다.

Figure Name List:

• Figure 1: Phase diagram zinc – aluminum [1]
• Figure 2: Ternary system Zn – Al – Cu and positions of zinc die casting alloys [2]
• Figure 3: Usage of zinc [4]
• Figure 4: Dimensional stability of zinc die casting parts at room temperature (ageing time: 5.5 years; die temperature: 180 °C; quenching: air) [7]
• Figure 5: Natural ageing (left) and artificial ageing (right) as a function of copper content
• Figure 6: Typical creep curve
• Figure 7: Homologue temperature for zinc and aluminum
• Figure 8: Varied process parameters
• Figure 9: Position of the thermocouple 2 mm under the surface
• Figure 10: Position of the ejector pins with load sensors

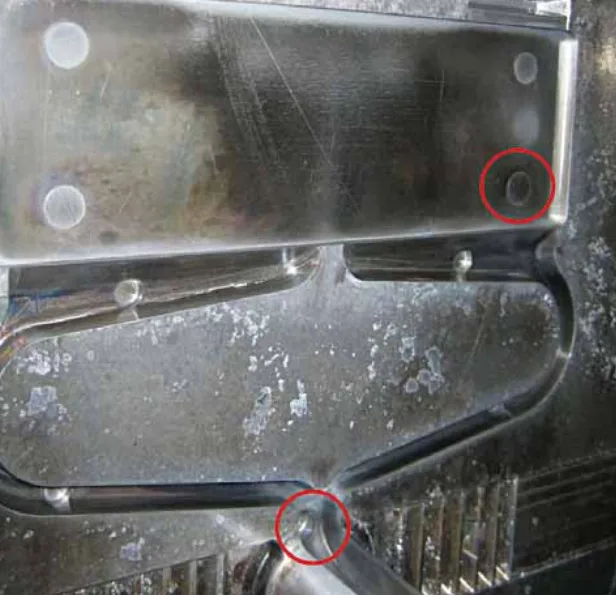

• Figure 11: Geometry of the specimens for static tensile tests
• Figure 12: Boxes for the specimens for natural ageing (23 °C, room air conditioned)
• Figure 13: Upgraded tensile testing machine
• Figure 14: Stress-strain-curve run 23 (3 mm; 160 °C; 40 m/s) measured in as cast condition at RT (23 °C)
• Figure 15: Stress-strain-curve measured in as cast condition (sample thickness 3 mm)
• Figure 16: Stress-strain-curve run 26 (3 mm; 200 °C; 55 m/s) measured in as cast condition at -35 °C
• Figure 17: Stress-strain-curve run 26 (3 mm; 200 °C; 55 m/s) measured in as cast condition at 85 °C
• Figure 18: Tensile strength as a function of wall thickness and die temperature (left) and as a function of die temperature and gate velocity (right) as cast condition
• Figure 19: Tensile strength as a function of wall thickness and test temperature as cast condition
• Figure 20: Tensile strength as a function of wall thickness and die temperature (left) and as a function of testing temperature and wall thickness (right) artificially aged at 105 °C for 24 hours
• Figure 21: Tensile strength as a function of wall thickness and testing temperature, artificially aged at 105 °C for 24 hours
• Figure 22: Creep testing equipment with 12 temperature controlled test stations
• Figure 23: Creep elongation as a function of time and stress of Z410 at room temperature
• Figure 24: Primary and secondary creep rate of Z410
• Figure 25: Creep elongation as a function of time and stress of Z410 at +85 °C
• Figure 26: Stress exponent and activation energy for secondary creep of Z410 measured at 1 % creep elongation
• Figure 27: Maximum of stress under creep exposure as a function of temperature, Z410
• Figure 28: Stress exponent for secondary creep of Z400, Z410 and Z430 measured at 1 % creep elongation
• Figure 29: Mikroton 654 resonant testing machine for fatigue tests (20 kN)
• Figure 30: Shape of the utilized specimens for fatigue tests
• Figure 31: S/N-curves (extended fatigue test) at R = -1 (compression and tension) of specimens in as cast condition and after artificial ageing (over ageing)
• Figure 32: S/N-curves at R = -1 of artificially aged Z400 in comparison of 20 year naturally aged Z410 specimens from Umicore
• Figure 33: Hardness as a function of processing parameters of Z410 as cast condition, thickness and die temperature show strong influence on hardness. Gate velocity has no influence on the hardness.
• Figure 34: Hardness of Z410 as a function of natural ageing time
• Figure 35: Hardness of Z400 (a) and Z430 (b), as cast condition
• Figure 36: Hardness (average values) as a function of copper content
• Figure 37: Density of the parts as a function of processing parameters
• Figure 38: Decrease of tensile strength at RT for Z410 as a function of time and wall thickness through the ageing process
• Figure 39: Tensile strength as a function of testing temperature and wall thickness through the natural ageing process of Z410
• Figure 40: Tensile strength as a function of testing temperature and wall thickness through the natural ageing process of Z400
• Figure 41: Tensile strength as a function of testing temperature and wall thickness through the natural ageing process of Z430
• Figure 42: Yield strength as a function of testing temperature and wall thickness through the natural ageing process of Z410
• Figure 43: Tensile strength as a function of testing temperature and wall thickness through the artificial ageing processes of Z410
• Figure 44: Tensile strength as a function of testing temperature and wall thickness through the artificial ageing processes of Z400
• Figure 45: Tensile strength as a function of testing temperature and wall thickness through the artificial ageing processes of Z430
• Figure 46: Yield strength as a function of testing temperature and wall thickness through the artificial ageing processes of Z410
• Figure 47: Ageing behaviour (decreas of tensile strength) in comparison of natural and artificial ageing of Z410 as a function of wall thickness
• Figure 48: Arrhenius plot of time ln(t) versus influence of temperature 1/T during ageing for calculation of the activation energy
• Figure 49: Required time as a function of temperature for artificial ageing to build up a natural ageing of 1 year at RT of Z410
• Figure 50: Additional value of tensile strength (average value of 25 specimens with 1.5 mm wall thickness, unknown process parameters) after 20 years natural ageing (Umicore)

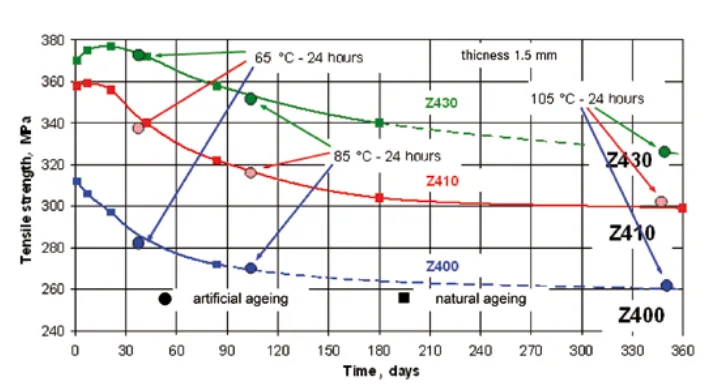

• Figure 51: Ageing behavior (decrease of tensile strength) in comparison of natural and artificial ageing of Z400, Z410 and Z430 as a function of time, broken lines represents expected values
• Figure 52: Influence of copper on tensile strength (referring to Z410 as 100 %) at RT after artificial ageing 24 hours / 105 °C

7. 결론:

아연 다이캐스팅 합금의 에이징 거동은 상온에서 활성화되며, 이는 아연 내 알루미늄의 낮은 용해도에 기인한다. 이 확산 제어 과정은 주조품이 금형에서 취출된 직후부터 시작된다. Z410 합금의 경우, 상온에서의 에이징은 약 1년 후에 완료되며, 이로 인해 인장 강도 및 항복 강도는 약 15% 감소한다. 이러한 자연 시효는 105°C에서 24시간 동안의 인공 시효를 통해 효과적으로 모사하고 안정화시킬 수 있다. 120°C 이상의 온도는 다른 상변태를 유발할 수 있으므로 피해야 한다. 반면, 크리프 거동은 아연의 자기 확산에 의해 발생하며, 에이징과는 별개의 열 활성화 과정이다. 결론적으로, 인공 시효는 아연 합금의 확산 과정을 완료시켜 장기적으로 안정적이고 예측 가능한 기계적 특성을 확보하는 데 필수적인 공정이다.

8. 참고 문헌:

• [1] Gottstein, G.: Physikalische Grundlagen der Materialkunde. Springer, 2007. ISBN 978-3-540-71104-9.
• [2] Coster, L.: Oner, M.; Rollez, D.: Giesserei-Praxis (1996) no. 21/22, pp. 458-460.
• [3] www.zinc-diecasting.info. Engineering database (access 10.03.2009).
• [4] www.ilzsg.org. International Lead and Zinc Study Group (access 10.03.2009).
• [5] www.pressebox.de. BoxID 85023, 29.11.2006 (access 11.03.2009).
• [6] Opitz, H.: Allgemeine Werkstoffkunde für Ingenieurschulen. VEB Fachbuchverlag, Leipzig, 1971.
• [7] Johnen, H. J.: Gießen mit Zink. Zinkberatung Düsseldorf 1982. ISBN 3-88754-002-6.
• [8] Hänsel, G.: Zinklegierungen – Zusammensetzung und Eigenschaften. Metall 42 (1988) no. 9, pp. 871-874.
• [9] Goodwin, F. E.; Ponikwar, A. L.: Engineering properties. International Lead Zinc Research Organisation.
• [10] Gebhard, E.: Über den Aufbau des Systems Zink-Aluminium-Kupfer und die Volumenänderung der Gusslegierung. Giesserei 29 (....) no. 24, pp. 397-403.
• [11] Klein, F.; Roos, G.: Maßänderungen der Zinkdruckgusslegierungen in Abhängig-keit vom Kupfergehalt. 4. Aalener Giesserei-Symposium 1983, Aalen, Germany.
• [12] Schumann, H.: Metallographie. Deutscher Verlag für Grundstoffindustrie, Leip-zig, VLN: 152-915/3/91.
• [13] Klein, F.: Aalener Giesserei-Symposium 1984.
• [14] Schaller, Y.: Zink-Druckguss – Neue Legierungen, neue Anwendungen. VDI Bericht 1173.
• [15] Birch, J.: Computerized properties data for zinc casting alloys. Die Casting Engineer 20.

전문가 Q&A: 주요 질문과 답변

Q1: 연구에서 인공 시효 온도를 65°C, 85°C, 105°C로 특정한 이유는 무엇입니까?

A1: 이 세 가지 온도는 시간-온도 상관관계를 도출하고 에이징 과정의 활성화 에너지를 계산하기 위해 전략적으로 선택되었습니다. 각 온도에서 24시간 시효 후의 기계적 특성 변화를 자연 시효 데이터와 비교함으로써, 연구진은 Figure 48에 제시된 아레니우스 플롯(Arrhenius plot)을 작성할 수 있었습니다. 이 플롯의 기울기를 통해 에이징이라는 확산 과정에 필요한 에너지 장벽(활성화 에너지)을 정량적으로 계산할 수 있었고, 이는 다른 온도 조건에서의 시효 시간을 예측하는 이론적 기반이 됩니다.

Q2: 논문에서 언급된 '15% 강도 저하'는 모든 아연 합금에 동일하게 적용됩니까?

A2: 논문에서 15% 강도 저하는 주로 Z410 합금을 기준으로 언급되었습니다. Figure 51은 Z400, Z410, Z430 세 합금의 에이징 거동을 비교하는데, 여기서 중요한 차이점을 발견할 수 있습니다. 구리(Cu) 함량이 높은 Z430은 초기 강도가 가장 높을 뿐만 아니라 에이징 속도도 가장 느립니다. 이는 구리가 알루미늄의 용해도를 높여 강도를 향상시키고, 확산 과정을 늦추기 때문입니다. 따라서 구리가 없는 Z400은 가장 빠르게 에이징이 진행되며, Z430은 상대적으로 강도 저하율이 더 작을 수 있습니다.

Q3: '105°C에서 24시간' 처리가 '1년 자연 시효'를 얼마나 신뢰성 있게 모사합니까?

A3: 매우 높은 신뢰성을 가집니다. 이 상관관계는 단순히 한 지점에서의 비교가 아니라, Figure 48의 아레니우스 플롯을 통해 입증된 과학적 결과입니다. 더 나아가, 연구진은 Umicore사로부터 제공받은 20년간 자연 시효된 Z410 시편을 분석했습니다(Figure 50). 이 오래된 시편의 인장 강도 데이터가 연구에서 예측한 에이징 완료 후의 데이터 추세선과 매우 잘 일치함을 확인하여, 105°C/24시간 처리법의 장기 예측 신뢰성을 검증했습니다.

Q4: 이 에이징 현상을 유발하는 주된 물리적 메커니즘은 무엇입니까?

A4: 에이징은 본질적으로 확산에 의해 제어되는 상변태 과정입니다. 논문의 요약(Summary) 섹션에 따르면, 주된 메커니즘은 상온에서 아연(Zn) 기지 내에 과포화 상태로 존재하던 알루미늄(Al)이 시간이 지나면서 분리(segregation)되어 나오는 현상입니다. 분리된 알루미늄은 격자 상수가 더 작은 면심입방(FCC) 구조의 상을 형성하며, 이 과정에서 내부 응력 변화와 함께 기계적 특성(강도 감소, 연신율 증가)이 변하게 됩니다.

Q5: 인공 시효를 거치면 크리프 거동도 안정화됩니까?

A5: 그렇지 않습니다. 논문은 에이징과 크리프가 서로 다른 메커니즘에 의해 발생한다고 명확히 구분합니다. 에이징은 알루미늄의 확산에 의한 상변태로, 인공 시효를 통해 완료될 수 있는 현상입니다. 반면, 크리프는 아연 원자 자체의 확산(self-diffusion)에 의해 발생하는 지속적인 변형 과정입니다. Figure 23은 인공 시효 처리된 시편의 크리프 곡선을 보여주는데, 이는 시효 처리 후에도 크리프는 계속 진행됨을 의미합니다. 따라서 인공 시효는 인장 특성을 안정화시키지만, 크리프 저항성을 영구적으로 고정시키지는 못하며, 장기 하중 설계 시에는 별도의 크리프 데이터를 사용해야 합니다.

Q6: 최종 기계적 특성에 가장 큰 영향을 미친 생산 변수는 무엇이었습니까?

A6: 단연 벽 두께였습니다. 요약(Summary) 섹션과 Figure 18, Figure 33(경도)에서 명확히 나타나듯이, 벽 두께는 부품의 냉각 속도를 결정하는 가장 중요한 요소이며, 이는 곧 미세구조와 직결되어 인장 강도 및 경도에 가장 큰 영향을 미칩니다. 그 다음으로 금형 온도가 유의미한 영향을 미쳤고, 게이트 속도는 상대적으로 영향이 매우 적었습니다.

결론: 더 높은 품질과 생산성을 향한 길

이 연구는 아연 합금 에이징이 더 이상 예측 불가능한 현상이 아니라, 과학적으로 이해하고 제어할 수 있는 과정임을 명확히 보여주었습니다. 핵심은 105°C에서 24시간의 인공 시효를 통해 1년간의 자연 시효 효과를 안정적으로 구현하여, 부품의 장기적인 기계적 성능을 보장할 수 있다는 것입니다. 또한, 벽 두께와 금형 온도가 최종 품질을 결정하는 핵심 공정 변수임을 정량적으로 입증했습니다.

"CASTMAN은 최신 산업 연구 결과를 적용하여 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 이 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, CASTMAN의 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."

저작권 정보

이 콘텐츠는 "Lothar H. Kallien" 및 "Walter Leis"가 저술한 논문 "Ageing of Zink Alloys"를 기반으로 한 요약 및 분석 자료입니다.

출처: International Foundry Research 64 (2011) No. 1

이 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금지합니다. Copyright © 2025 CASTMAN. All rights reserved.
