이 기술 요약은 Hlushkova D. B.와 Kalinina N. E.가 작성하여 [INNOVATIONS AND PROSPECTS IN MODERN SCIENCE (2023)]에 발표한 학술 논문 "[CHANGES IN THE PROPERTIES OF A NICKEL ALLOY DURING ITS MODIFICATION WITH TITANIUM CARBIDE]"를 기반으로 합니다.
키워드
- 주요 키워드: 티타늄 카바이드 개질 니켈 합금
- 보조 키워드: 니켈 합금, 티타늄 카바이드(TiC), 미세조직 제어, 결정립 미세화, 주조 합금, 가스터빈 블레이드, 내열 합금, 플라즈마 화학 합성
핵심 요약
- 도전 과제: 현대 항공 가스터빈 엔진 블레이드에 사용되는 고온 내열 니켈 합금은 주조 후 열처리만으로는 미세조직 최적화에 한계가 있어 기계적 특성 향상이 어렵습니다.
- 해결 방법: 플라즈마 화학 합성법으로 제조된 나노 크기의 티타늄 카바이드(TiC) 분산 입자를 이용해 니켈 합금 용탕을 체적 개질하여 주조 시 초기 결정 구조를 제어했습니다.
- 핵심 성과: TiC 개질을 통해 니켈 합금의 결정립 크기를 기존 5-8mm에서 최대 1mm까지 8배 미세화하여 균일하고 미세한 주조 조직을 구현했습니다.
- 결론: 나노 TiC 입자를 활용한 체적 개질 기술은 니켈 합금의 주조 조직을 근본적으로 개선하여 기계적 특성을 향상시키는 효과적인 방법임을 입증했습니다.
도전 과제: 왜 이 연구가 HPDC 전문가에게 중요한가
현대 항공 가스터빈 엔진(GTE)은 극한의 온도와 압력에서 작동하며, 특히 터빈 블레이드의 성능이 엔진 전체의 효율과 수명을 좌우합니다. 이를 위해 내열성이 뛰어난 니켈 기반 주조 합금이 널리 사용되지만, 기존의 제조 방식은 몇 가지 근본적인 한계에 직면해 있습니다.
특히 강화상이 약 50%를 차지하는 고성능 니켈 합금의 경우, 주조 후 열처리만으로는 미세조직을 제어하는 데 비효율적입니다. 최종 기계적 특성은 용탕이 응고될 때 형성되는 초기 주조 조직에 의해 대부분 결정되기 때문입니다. 불균일하고 조대한 결정립 구조는 기계적 강도를 저하시키고 예측 불가능한 파손의 원인이 될 수 있습니다. 따라서 주조 단계에서부터 결정핵 생성을 촉진하고 결정립을 미세화하여 균일한 조직을 만드는 새로운 기술이 절실히 요구되는 상황입니다.
접근 방식: 연구 방법론 분석
본 연구는 고융점 금속 입자를 이용한 니켈 합금의 체적 개질(volumetric modification) 방법에 초점을 맞췄습니다. 연구진은 니켈(Ni)의 면심입방(FCC) 격자와 구조적, 크기적 상응성이 높은 티타늄 카바이드(TiC)를 가장 효율적인 개질제로 선택했습니다.
방법 1: 개질제(TiC) 제조 및 특성 분석 - 재료: 미세결정 티타늄 분말 - 장비/공정: 약 5,000°C의 질소 전호 플라즈마 환경에서 플라즈마 화학 합성(plasma chemical synthesis)을 통해 50~200nm 크기의 TiC 분말을 제조했습니다. 산화 및 응집 방지를 위해 분말 표면 처리를 진행했습니다. - 주요 변수: 제조된 TiC 분말의 입자 크기, 비표면적(2.5 ~ 12.5 m²/g)을 계산하여 개질제로서의 유효성을 평가했습니다.
방법 2: 니켈 합금의 체적 개질 공정 - 재료: GS3, GS6U-V1, GS6K 등 다성분 니켈 합금 및 제조된 TiC 분말 - 장비/공정: 1. 니켈 합금 분말과 TiC 분말을 혼합합니다. 2. 혼합된 분말을 사전 측정된 양만큼 브리켓(bricketing) 형태로 압축합니다. 3. 1,580°C로 용융된 니켈 합금 용탕에 브리켓을 투입하고, 90-120초 동안 기계적으로 교반하여 균일하게 분산시킵니다. - 주요 변수: 용탕 질량 대비 0.01%에서 0.1% 범위의 개질제 함량.
핵심 성과: 주요 발견 및 데이터
본 연구를 통해 티타늄 카바이드(TiC) 개질이 니켈 합금의 미세조직과 특성에 미치는 혁신적인 효과가 데이터로 입증되었습니다.
성과 1: 획기적인 결정립 미세화 효과
가장 주목할 만한 결과는 주조 조직의 극적인 변화입니다. 개질 전 GS3 니켈 합금의 결정립 크기는 5mm에서 8mm에 이르는 불균일하고 조대한 구조를 보였습니다. 그러나 TiC 개질 후, 결정립 크기는 최대 1mm까지 감소하여 약 8배의 미세화 효과를 달성했습니다. 이는 TiC 입자가 용탕 내에서 효과적인 결정핵으로 작용하여 더 많고 미세한 결정립을 형성했음을 의미합니다.
"그림 1에서 볼 수 있듯이, 개질 전(a)의 조대한 조직과 비교하여 개질 후(b)에는 균일하고 미세한 결정립 구조가 뚜렷하게 관찰됩니다."
성과 2: 효과적인 개질제 흡수 및 원소 분포 변화
연구진은 전자현미경 미세탐침 분석(electronic microprobe analysis)을 통해 개질제의 작용 메커니즘을 규명했습니다. 분석 결과, 개질된 GS3 합금 시료에서 티타늄(Ti)과 탄소(C) 원소의 강도가 급격히 증가하는 것이 확인되었습니다. 이는 용탕에 투입된 TiC 개질제가 성공적으로 흡수되어 합금의 미세조직 내에 분포되었음을 증명합니다.
"그림 3과 표 2의 데이터는 개질된 합금의 특정 지점에서 Ti와 C의 함량이 개질 전 합금에 비해 현저히 높다는 것을 보여주며, 이는 티타늄 카바이드의 개질 효과를 명확히 뒷받침합니다."
R&D 및 운영을 위한 실질적 시사점
- 공정 엔지니어: 본 연구는 나노 크기의 TiC 입자를 이용한 체적 개질이 니켈 합금의 주조 조직을 미세화하는 매우 효과적인 방법임을 시사합니다. 이는 기존 열처리 공정의 한계를 극복하고, 주조 단계에서부터 부품의 기계적 특성과 품질 일관성을 향상시킬 수 있는 새로운 공정 제어 가능성을 제시합니다.
- 품질 관리팀: 논문의 그림 1에 나타난 데이터는 개질 전후의 뚜렷한 결정립 크기 차이를 보여줍니다. 이는 결정립 크기 분석이 TiC 개질 합금의 핵심 품질 관리(QC) 지표가 될 수 있음을 의미하며, 새로운 검사 기준 수립의 근거를 제공합니다.
- 설계 엔지니어: 결정립 미세화를 통해 향상된 기계적 특성은 터빈 블레이드와 같은 고부가가치 부품의 설계 유연성을 높일 수 있습니다. 더 얇은 벽 두께나 복잡한 형상의 설계가 가능해져 부품의 경량화 및 성능 최적화에 기여할 수 있습니다.
논문 상세 정보
니켈 합금의 티타늄 카바이드 개질 중 특성 변화 (CHANGES IN THE PROPERTIES OF A NICKEL ALLOY DURING ITS MODIFICATION WITH TITANIUM CARBIDE)
1. 개요:
- 제목: CHANGES IN THE PROPERTIES OF A NICKEL ALLOY DURING ITS MODIFICATION WITH TITANIUM CARBIDE
- 저자: Hlushkova D. B., Kalinina N. E.
- 발행 연도: 2023
- 학술지/학회: INNOVATIONS AND PROSPECTS IN MODERN SCIENCE, PROCEEDINGS OF XI INTERNATIONAL SCIENTIFIC AND PRACTICAL CONFERENCE
- 키워드: 니켈 합금, 티타늄 카바이드, 개질, 미세조직, 결정립, 가스터빈 블레이드, 플라즈마 화학 합성
2. 초록:
본 연구는 플라즈마 화학 합성법으로 제조된 분산 티타늄 카바이드(TiC) 입자를 이용한 내열 니켈 합금의 체적 개질 효과를 다룬다. 연구의 목표는 TiC 개질이 니켈 합금의 구조 및 특성에 미치는 변화를 분석하는 것이다. GS3 니켈 합금을 대상으로 실험을 수행했으며, 개질 전후의 미세조직 및 거시조직, 원소 분포를 분석했다. 연구 결과, TiC 개질을 통해 합금의 결정립 크기가 최대 8배까지 미세화되었으며, 균일하고 미세한 주조 조직이 형성됨을 확인했다. 전자현미경 미세탐침 분석을 통해 TiC 개질제의 효과적인 흡수와 그에 따른 Ti 및 C 원소 강도의 증가를 입증했다. 본 연구는 나노 입자를 이용한 개질 기술이 고성능 니켈 합금의 기계적 특성을 향상시키는 데 중요한 역할을 할 수 있음을 시사한다.
3. 서론:
현대 항공 가스터빈 엔진(GTE)에서 내열 합금은 엔진 질량의 최대 40%를 차지하며, 특히 주조 합금은 터빈 블레이드의 작동 특성을 결정하는 핵심 소재이다. 주조 합금은 단조 합금에 비해 고온 강도가 높고 재료 활용률이 우수하며, 냉각 블레이드 제조 시 노동력을 절감할 수 있는 장점이 있다. 그러나 차세대 GTE는 더 높은 터빈 입구 가스 온도, 비행 속도 증가, 엔진 수명 연장 등 더욱 가혹한 작동 조건을 요구한다. 이에 따라 기존 소재와는 다른 새로운 구조와 특성을 가진 기능성 재료가 필요하게 되었다.
4. 연구 요약:
연구 주제의 배경:
다성분 니켈 합금의 구조는 결정화 과정에서 형성되며, 후속 열처리는 주로 2차상의 구조를 최적화하는 데 그친다. 강화상이 약 50%를 차지하는 내열 니켈 합금의 경우, 열처리가 구조에 미치는 영향은 비효율적이다. 이러한 경우, 초기 미세조직이 다성분 합금의 특성을 결정하는 가장 중요한 요소가 된다. 따라서 액상 합금 단계에서 추가적인 결정핵 형성을 유도하는 기술 개발이 필요하다.
이전 연구 현황:
니켈 합금 개질에 관한 기존 연구들이 존재하지만, 특정 기술이나 다양한 합금에 적용할 수 있는 개질제 선택 기준이 일반화되어 있지 않다. 고융점 금속으로 니켈 합금을 개질하면 추가적인 결정핵이 형성되어 주조 조직을 미세화할 수 있으나, 비금속 개재물이 축적되어 블레이드 결함으로 이어질 수 있다는 약점이 있다.
연구 목적:
분산된 티타늄 카바이드 입자로 니켈 합금을 개질하는 동안 발생하는 특성 변화를 체계적으로 연구하고, 이를 통해 주조 조직을 효과적으로 제어하는 방법을 제시하는 것을 목표로 한다.
핵심 연구:
본 연구에서는 플라즈마 화학 합성법으로 제조된 50-200nm 크기의 TiC 분말을 사용하여 GS3 니켈 합금을 체적 개질하는 실험을 수행했다. 개질 공정은 분말 혼합, 브리켓팅, 용탕 투입 및 기계적 교반 단계로 구성되었다. 개질 전후 시료의 거시조직 및 미세조직을 광학 현미경으로 분석하고, 전자현미경 미세탐침 분석을 통해 개질제가 합금 내 원소 분포에 미치는 영향을 평가했다.
5. 연구 방법론
연구 설계:
본 연구는 실험적 연구 설계를 기반으로 한다. 통제된 조건 하에서 TiC 개질제를 니켈 합금에 첨가하고, 개질 전후의 미세조직 및 화학적 조성 변화를 비교 분석하여 개질 효과를 정량적으로 평가했다.
데이터 수집 및 분석 방법:
- 거시조직 분석: 개질 전후 시료의 결정립 크기와 균일성을 평가하기 위해 광학 현미경(x100)을 사용했다.
- 미세조직 분석: JSM-6360LA 주사전자현미경(SEM)을 사용하여 개질제 입자의 형상과 분포를 관찰했다.
- 원소 분석: JED2200 렌트겐 스펙트럼 에너지 분산형 미세분석기(EDS)를 사용하여 합금의 특정 지점에서 도핑 및 개질 원소의 함량을 분석했다.
연구 주제 및 범위:
연구는 GS3 니켈 합금에 대한 티타늄 카바이드(TiC)의 개질 효과에 국한된다. 연구 범위에는 TiC 개질제 제조, 체적 개질 공정 개발, 그리고 개질이 합금의 거시/미세조직 및 원소 분포에 미치는 영향 분석이 포함된다.
6. 주요 결과:
주요 결과:
- 플라즈마 화학 합성을 통해 50-200nm 크기의 TiC 개질제 입자를 성공적으로 확보했으며, 비표면적은 2.5에서 12.5 m²/g 범위였다.
- 혼합, 브리켓팅, 기계적 교반을 포함하는 GS3 합금의 체적 개질을 위한 기술 공정이 개발되었다. 액상 합금에 도입된 개질제의 최적 이하 양은 0.01%에서 0.1%였다.
- 개질의 결과로 균일하고 고도로 미세화된 합금 구조를 얻었으며, 결정립 크기는 5배에서 8배까지 미세화되었다.
- 전자현미경 미세탐침 분석을 통해 니켈 액상 합금에 의한 개질제의 흡수가 확인되었다.
Figure Name List:

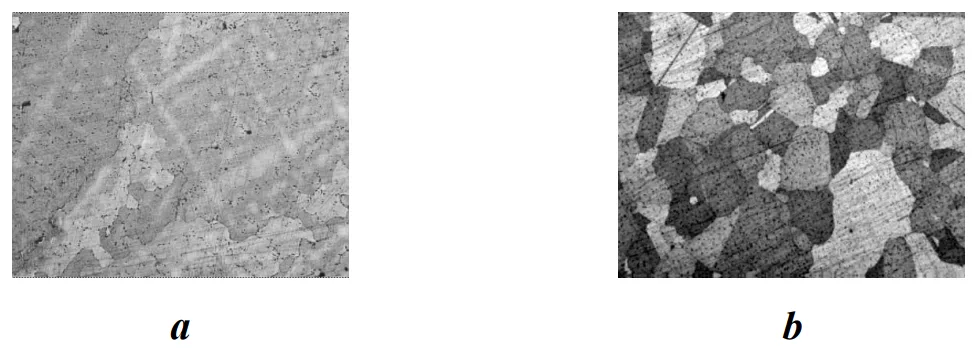

- Fig. 1. Macrostructure of the GS3 nickel alloy, х100 а: before the modification; b: after the modification

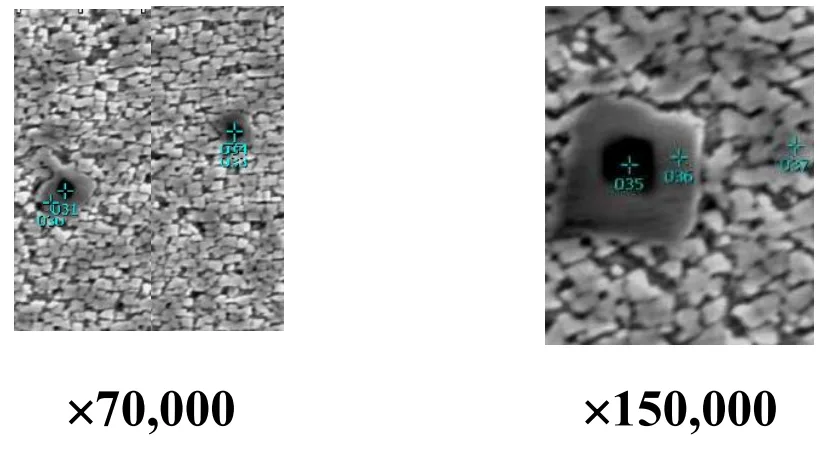

- Fig. 2. Structure of the modified GS3 alloy

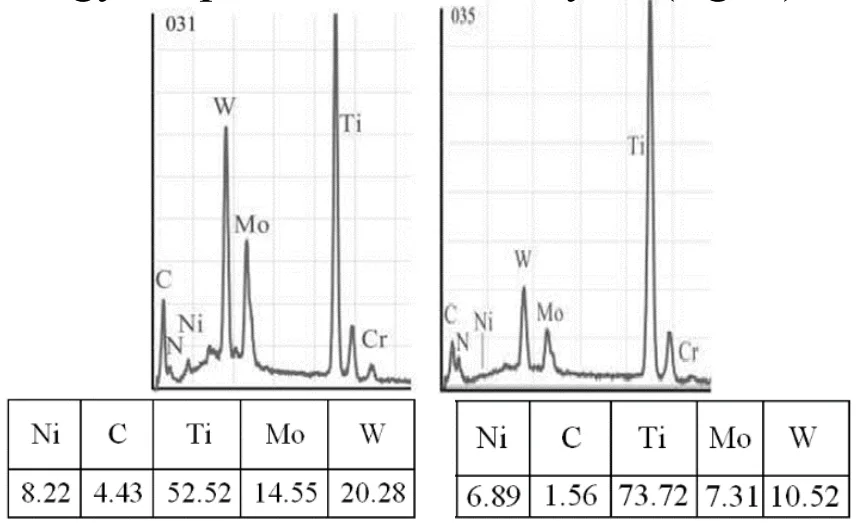

- Fig. 3. Content of doping elements in the studied fixed points of the modified GS3 alloy
7. 결론:
- GS3 고융점 니켈 합금의 개질제로 선정된 티타늄 카바이드는 플라즈마-화학 합성법을 사용하여 획득되었다. 개질제 입자 크기는 50-20nm였으며, 비표면적은 2.5-12.5 m²/g 범위에서 다양했다.
- 혼합, 브리켓팅, 기계적 교반을 포함하는 GS3용 기술 공정이 개발되었다. 액상 합금에 도입된 개질제의 최적 이하 양은 0.01%에서 0.1%였다.
- 개질의 결과로 균일하고 고도로 미세화된 합금 구조를 얻었으며, 결정립 크기는 5배에서 8배까지 미세화되었다.
- 니켈 액상 합금에 의한 개질제의 흡수는 전자현미경 미세탐침 분석으로 확인되었다.
8. 참고 문헌:
- S. V. Hayduk, O. V. Hnatenko, O. H. Andreyenko, V. V. Smart Research on structural transformations of heat-resistant nickel alloys under creep conditions // New materials and technologies in metallurgy and mechanical engineering. 2012. p. 37-40. (in Ukrainian).
- E. I. Tsyvirko, A. A. Pedash Grinding the structure of internal surfaces of cooling parts, VMD // Visnyk dvizhnoboduvaniya. 2010, N 1, p. 99-103. (in Ukrainian).
- P. D. Zhemanyuk, A. A. Pedash, E. I. Tsyvirko, O. F. Pedash Combined modification when obtaining VMD turbine parts // Visnyk dvizhnoboduvaniya. 2010, N 1, p. 75-78. (in Ukrainian).
- V. A. Kostin, H. M. Grigorenko, V. V. Zhukiv Modification of the structure of welds of high-strength, low-alloy steels with nanoparticles of refractory metals // Collection of scientific works "Construction, materials science, mechanical engineering". 2016, N 89, p. 93-98. (in Ukrainian).
- N. E. Kalinina, D. B. Glushkova, A. I. Voronkov, V. T. Kalinin. Influence of nanomodification on structure formation of multicomponent nickel alloys// Functional Materials. 2019, N 3(26), p. 514-518.
- B. M. Baloyan, A. G. Kolmakov, M. I. Alimov, A. M. Moles. Nanomaterials. M.: Ugryna, 2007, 386 p. (in Russian).
- D. B. Hlushkova, V. A. Bagrov, S. V. Demchenko, V. M. Volchuk, O. V. Kalinin, N. E. Kalinina. Structure and properties of powder gas-plasma coatings based on nickel // Problems of Atomic Science and Technology. 2022, N 4(140), p. 125-130.
- V. S. Vahrusheva, D. B. Hlushkova, V. M. Volchuk, T. V. Nosova, S. I.Mamhur, N. I. Tsokur, V. A. Bagrov, S. V. Demchenko, Yu. V. Ryzhkov, V. O. Scrypnikov. Increasing the corrosion resistance of heat-resistant alloys for parts of power equipment // Problems of Atomic Science and Technology. 2022, N 4(140), p. 137-140.
- H. H. Nersisyan, J. H. Lee, C. W. Wok. Self-propagating high – temperature synthesis of nano – sized titanium carbide powder // J. Mater. Res. 2002, N 11(17), p. 2859-2864.
- V. T. Kalinin, V. A. Fedotov. Synthesis and application of nanodisperse powders - modifiers // System technologies. 2002, N 1, p. 67-71. (in Ukrainian).
전문가 Q&A: 주요 질문과 답변
Q1: 왜 수많은 개질제 후보군 중에서 티타늄 카바이드(TiC)를 선택했습니까?
A1: 논문에 따르면, TiC는 P. D. Dankov의 크기 및 구조적 상응성 원리에 기반하여 선택되었습니다. TiC는 니켈(Ni)과 유사한 면심입방(FCC) 격자 구조를 가지고 있어 용탕 내에서 효과적인 이종 결정핵으로 작용할 수 있습니다. 또한, TiC 입자는 자체적으로 응집하지 않고 액상 합금 클러스터 사이에 위치하는 경향이 있어 균일한 분산에 유리하기 때문에 가장 효율적인 개질제로 판단되었습니다.
Q2: 개질제를 용탕에 투입하는 구체적인 방법과 그 이유는 무엇입니까?
A2: 연구에서는 분말 형태의 개질제를 니켈 합금 분말과 혼합한 후 브리켓(bricketing) 형태로 압축하여 용탕에 투입하는 방식을 사용했습니다. 이 방법은 나노 크기 분말의 비산을 방지하고, 용탕 내에서 균일한 분포를 촉진하기 위함입니다. 이후 기계적 교반을 통해 용탕 전체에 개질제가 고르게 분산되도록 하여 개질 효과를 극대화했습니다.
Q3: 결정립 크기 감소를 어떻게 정량적으로 측정했습니까?
A3: 개질 전과 후의 시료를 채취하여 거시조직을 x100 배율의 광학 현미경으로 관찰하고 비교했습니다. 논문의 그림 1에 제시된 바와 같이, 개질 전 시료의 결정립 크기는 5-8mm 범위였으나, 개질 후에는 최대 1mm까지 감소한 것을 시각적으로 확인하고 이를 통해 최대 8배의 미세화 효과를 정량화했습니다.
Q4: 이 체적 개질 방법이 기존의 열처리 방식보다 우수한 점은 무엇입니까?
A4: 논문에서는 강화상이 약 50%를 차지하는 고성능 니켈 합금의 경우, 열처리가 미세조직에 미치는 영향이 비효율적이라고 지적합니다. 최종 특성은 주조 시 형성되는 초기 미세조직에 의해 결정되므로, 용탕 단계에서 직접 결정핵 생성을 제어하는 체적 개질 방식이 근본적인 조직 개선에 훨씬 효과적입니다.
Q5: 나노 크기 개질제를 실제 주조 현장에서 사용할 때 발생할 수 있는 문제점은 무엇이며, 이 연구는 어떤 해결책을 제시합니까?
A5: 나노 분말은 비산, 산화, 응집 등의 문제가 발생하기 쉬워 실제 현장 적용이 어렵습니다. 본 연구는 이러한 문제를 해결하기 위해 TiC 분말을 니켈 합금 분말과 혼합하여 브리켓 형태로 만드는 방법을 제안했습니다. 이 방식은 나노 분말의 취급 용이성을 높이고 용탕 내에서의 균일한 분산과 높은 흡수율(3.4%)을 가능하게 하여 현장 적용 가능성을 높였습니다.
결론: 더 높은 품질과 생산성을 향한 길
본 연구는 항공우주 및 발전 산업에서 요구하는 고성능 니켈 합금의 한계를 극복할 수 있는 혁신적인 길을 제시합니다. 티타늄 카바이드 개질 니켈 합금 기술은 단순한 열처리를 넘어, 소재의 근본적인 미세조직을 제어함으로써 기계적 특성을 획기적으로 향상시킬 수 있음을 입증했습니다. 결정립 미세화는 강도, 인성 및 피로 수명 개선으로 이어져 더 안전하고 효율적인 부품 생산의 기반이 됩니다.
"CASTMAN은 최신 산업 연구 결과를 적용하여 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 이 논문에서 논의된 과제가 귀사의 운영 목표와 일치한다면, CASTMAN의 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."
저작권 정보
이 콘텐츠는 "[Hlushkova D. B., Kalinina N. E.]"가 작성한 논문 "[CHANGES IN THE PROPERTIES OF A NICKEL ALLOY DURING ITS MODIFICATION WITH TITANIUM CARBIDE]"를 기반으로 한 요약 및 분석 자료입니다.
출처: [https://sci-conf.com.ua/wp-content/uploads/2023/10/INNOVATIONS-AND-PROSPECTS-IN-MODERN-SCIENCE-23-25.10.23.pdf]
이 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금지합니다. Copyright © 2025 CASTMAN. All rights reserved.
