주조 알루미늄 합금의 불확실성 정복: 차세대 확률론적 손상 모델링

A Stochastic Approach for Damage Modelling of Cast Alloys

이 기술 요약은 Christian Mühlstätter가 작성하여 2018년 SIMULTECH 2018(8th International Conference on Simulation and Modeling Methodologies, Technologies and Applications)에서 발표한 학술 논문 "A Stochastic Approach for Damage Modelling of Cast Alloys"를 기반으로 합니다.

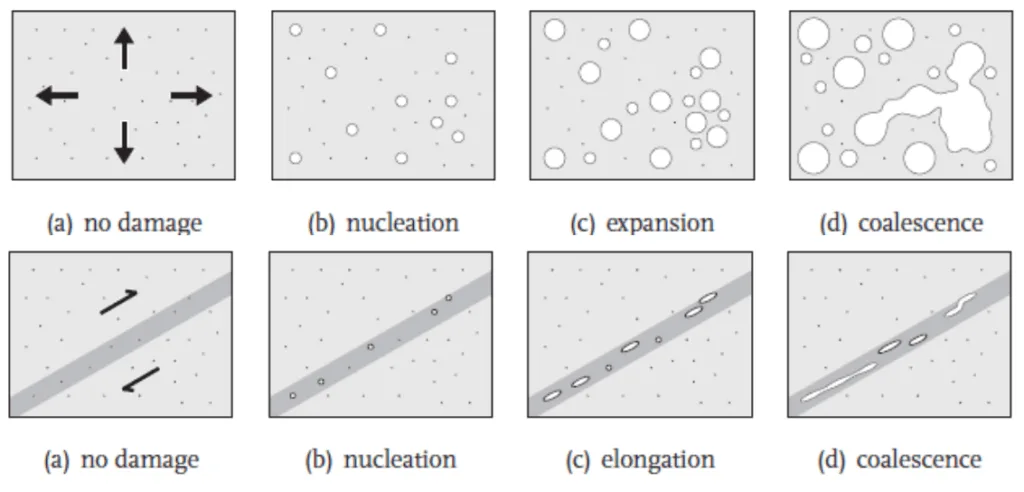

Figure 1: Evolution of material damage by different stress states (Engelen, 2005).
Figure 1: Evolution of material damage by different stress states (Engelen, 2005).

키워드

  • 주요 키워드: 주조 알루미늄 합금 손상 모델링
  • 보조 키워드: 확률론적 접근법, 유한요소 시뮬레이션, 연성 파괴, 삼축응력, 적합도 검정

핵심 요약

  • 문제점: 기존의 시뮬레이션 모델은 주조 공정에서 발생하는 미세조직의 불균일성으로 인해 주조 알루미늄 부품의 파손을 정확하게 예측하지 못합니다.
  • 해결 방안: 재료 특성의 변동성을 통계적으로 분석(콜모고로프-스미르노프 검정)하여 특성화하는 새로운 확률론적 접근법을 도입했습니다.
  • 핵심 성과: 본 연구는 주조 알루미늄의 파단 변형률 분포가 예측 가능한 통계적 분포(정규 분포)를 따른다는 것을 성공적으로 입증했습니다.
  • 결론: 이 접근법을 통해 재료 특성을 단일 값이 아닌 확률 분포로 모델링하여 더욱 현실적인 유한요소(FE) 시뮬레이션이 가능해졌으며, 이는 부품 설계의 신뢰성을 크게 향상시킵니다.

문제점: 이 연구가 HPDC 전문가에게 중요한 이유

자동차 산업을 중심으로 경량화 요구가 증가함에 따라 주조 알루미늄 합금의 중요성이 커지고 있습니다. 그러나 주조 공정은 냉각 속도, 압력 분포 등 다양한 변수에 의해 재료 내부에 미세한 기공과 불균일한 미세조직을 형성합니다. 이러한 특성은 동일한 부품 내에서도 위치에 따라 기계적 물성이 달라지는 결과를 초래합니다.

기존의 유한요소 시뮬레이션에 사용되는 손상 모델은 재료를 균일한 연속체로 가정합니다. 이로 인해 실제 부품에서 발생하는 물성의 '산포(scatter)' 즉, 편차를 제대로 반영하지 못하여 파손 시점이나 거동을 정확하게 예측하는 데 한계가 있었습니다. 이는 결국 과도한 안전 계수를 적용하게 만들어 경량화의 이점을 상쇄시키거나, 예측하지 못한 파손으로 이어질 수 있는 심각한 문제입니다.

접근법: 연구 방법론 분석

본 연구는 주조 알루미늄 합금의 불균일한 손상 거동을 정확히 모델링하기 위해 실험적 데이터와 통계적 분석을 결합한 새로운 접근법을 제시했습니다.

방법 1: 다양한 응력 상태 구현을 위한 실험 설계 재료의 손상 메커니즘이 응력 상태(특히 삼축응력, triaxiality)에 따라 달라진다는 점에 착안하여, 평판 인장(flat tensile), 노치(notched), 전단 인장(shear tensile) 등 다양한 형상의 시험편을 제작했습니다. 이 시험편들을 인장 시험하여 각기 다른 삼축응력 조건 하에서 재료가 어떻게 파손되는지에 대한 힘-변위 데이터를 수집했습니다.

방법 2: 데이터 산포의 통계적 특성화 주조된 부품의 각기 다른 위치(주입구, 중간, 배출구 영역)에서 시험편을 채취하여 실험을 반복 수행했습니다. 실험 결과, 특히 파손이 발생하는 시점의 변위 값에서 상당한 편차(산포)가 관찰되었습니다(그림 4, 5 참조). 연구팀은 이 데이터 산포가 무작위적인 것이 아니라 특정 확률 분포를 따를 것이라는 가설을 세우고, 이를 검증하기 위해 '콜모고로프-스미르노프(Kolmogorov-Smirnov, KS) 적합도 검정'이라는 통계적 기법을 적용했습니다.

핵심 성과: 주요 발견 및 데이터

성과 1: 파손 거동의 상당한 편차 실험적 확인

실험 결과, 모든 시험편 형상에서 힘-변위 곡선의 편차가 뚜렷하게 나타났습니다. 그림 4의 평판 인장 시험 결과에서 볼 수 있듯이, 동일한 조건임에도 불구하고 파손 시점의 변위가 크게 분산되어 있음을 확인할 수 있습니다. 이는 재료의 손상 특성을 단일 값으로 정의하는 기존 모델의 근본적인 한계를 명확히 보여줍니다.

성과 2: 파단 변형률 산포의 정규 분포 입증

가장 핵심적인 성과는 수집된 파단 변형률 데이터에 콜모고로프-스미르노프(KS) 검정을 적용한 결과입니다. 그림 6에서 볼 수 있듯이, 실험 데이터로부터 얻은 경험적 누적 분포 함수(검은색 계단형 그래프)는 정규 분포의 누적 분포 함수(자홍색 곡선)와 매우 잘 일치했습니다. 통계적 검정 결과, 파단 변형률 데이터가 정규 분포를 따른다는 귀무가설이 채택되었습니다. 이는 주조 알루미늄의 불확실한 파손 거동을 예측 가능한 확률 모델로 설명할 수 있다는 결정적인 증거입니다.

R&D 및 운영을 위한 실질적 시사점

  • 공정 엔지니어: 이 연구는 공정 안정성이 최종 제품의 기계적 물성 편차에 직접적인 영향을 미친다는 것을 데이터로 보여줍니다. 통계적 공정 관리(SPC)를 통해 주조 공정 변수를 더욱 엄격하게 제어함으로써, 재료 물성치의 통계적 분포 폭을 줄여 더 균일하고 신뢰성 있는 부품을 생산하는 데 기여할 수 있습니다.
  • 품질 관리팀: 논문의 그림 4와 5 데이터는 특정 조건이 핵심 기계적 특성에 미치는 영향을 명확히 보여줍니다. 이를 통해 단일 합격/불합격 기준을 넘어, 통계적 분포(예: 평균 ± 3σ)에 기반한 새로운 품질 검사 기준을 수립하여 제품의 신뢰도를 보다 정밀하게 관리할 수 있습니다.
  • 설계 엔지니어: 본 연구 결과는 설계 단계에서 결정론적 시뮬레이션의 한계를 극복할 수 있는 길을 열어줍니다. 파손 기준을 단일 값이 아닌 확률 분포로 입력하여 시뮬레이션을 수행하면, 특정 하중 조건에서 부품의 '파손 확률'을 예측할 수 있습니다. 이는 불필요한 안전 계수를 줄여 최적의 경량 설계를 가능하게 하고, 동시에 제품의 신뢰성을 획기적으로 높일 수 있습니다.

논문 세부 정보


A Stochastic Approach for Damage Modelling of Cast Alloys

1. 개요:

  • 제목: A Stochastic Approach for Damage Modelling of Cast Alloys
  • 저자: Christian Mühlstätter
  • 발행 연도: 2018
  • 학회/저널: In Proceedings of 8th International Conference on Simulation and Modeling Methodologies, Technologies and Applications (SIMULTECH 2018)
  • 키워드: Damage Modelling, Triaxiality, Goodness-of-fit Test.

2. 초록:

구조용으로 주조 알루미늄 합금에 대한 관심이 증가함에 따라 적절한 시뮬레이션 접근법이 요구되고 있습니다. 구성 거동 외에도, 손상 특성이 이 재료에 중요한 역할을 합니다. 손상 거동은 미세조직에 의해 상당한 영향을 받습니다. 주조 미세조직의 특정 형태와 기공의 무작위적 공간 편차로 인해 새로운 개념의 재료 모델링이 필요합니다. 본 연구에서는 구조 유한요소 시뮬레이션에서의 확률론적 재료 특성화 및 모델링 개념을 소개합니다. 이를 위해 실험 테스트를 위한 테스트 매트릭스를 논의합니다. 생성된 실험 데이터를 기반으로 적합도 검정을 통해 확률론적 평가를 수행합니다. 확보된 특성화 지식은 알루미늄 주조 합금의 확률론적 재료 모델링 개념을 도입하는 데 사용됩니다.

3. 서론:

자동차 분야에서 경량화 요구가 증가함에 따라 주조 알루미늄 합금이 구조 부품으로서 더 많은 중요성을 얻고 있다. 따라서 구조 유한요소(FE) 시뮬레이션을 위해 재료 거동을 정확하게 포착하는 것이 필요하다. 주조 공정으로 인해 재료는 특정 형태와 소량의 기공을 갖게 되며, 이는 시간 의존적 압력 분포, 냉각 속도, 유동 거동과 같은 공정 변수에 의해 실질적으로 영향을 받는다. 또한, 용융 알루미늄의 품질은 공기 노출 시간 및 각 합금 성분의 지정된 질량 분율의 정확도에 따라 달라지는 민감한 매개변수이다. 이러한 매개변수 집합은 다양한 미세조직을 가진 재료를 유발하며, 이는 불균일한 기계적 특성을 초래한다. Gurson (1978) 또는 후속 연구 (Tvergaard and Needleman, 1984)와 같은 전통적인 모델링 접근법에서는 재료가 평활화된 미세역학적 거동을 가진 연속체로 간주된다. 이러한 모델들은 연성 파괴 메커니즘으로 인한 재료 내 기공 분율의 진화에 의해 손상 거동을 포착한다. 나아가, Wilkins et al. (1980)과 Johnson and Cook (1985)에 의해 제안된 현상학적 접근법들은 삼축응력에 의존하는 파단 변형률로 재료 손상을 기술한다. 이러한 모델들의 표준 구현 역시 평활화되어 있으며 재료 매개변수의 공간적 변화를 고려하지 않는다. 본 논문에서는 주조 재료 특성화 및 모델링을 위한 확률론적 고려 개념과 결합된 현상학적 접근법을 소개한다.

4. 연구 요약:

연구 주제의 배경:

금속 재료의 연성 파괴는 재료 내 미세 기공의 핵 생성, 성장, 그리고 합체(coalescence)를 포함하는 미세역학적 현상의 진화로 구성된다. 이러한 손상 거동은 응력 상태, 특히 정수압 응력과 폰 미제스 등가 응력의 비율로 정의되는 응력 삼축응력(stress triaxiality)에 크게 의존한다.

이전 연구 현황:

재료 손상 모델링은 Gurson 모델과 같은 미세역학적 접근법과 Johnson-Cook 모델과 같은 현상학적 접근법으로 발전해왔다. 특히 Bao와 Wierzbicki (2004)가 제안한 응력 삼축응력의 함수로서 파단 변형률을 정의하는 접근법은 현대 손상 모델링의 표준으로 자리 잡았다. 그러나 이러한 모델들의 표준적인 구현은 재료를 균일한 연속체로 가정하여, 주조 합금에서 필연적으로 발생하는 미세조직의 불균일성과 그로 인한 기계적 물성의 공간적 편차를 고려하지 못하는 한계가 있다.

연구의 목적:

본 연구의 목적은 주조 알루미늄 합금의 고유한 불균일성을 고려하여 구조 유한요소 시뮬레이션의 정확도를 향상시키기 위한 확률론적 재료 특성화 및 모델링 개념을 개발하고 소개하는 것이다. 이는 결정론적(deterministic) 모델의 한계를 극복하고 재료 거동의 통계적 산포를 모델에 통합하는 것을 목표로 한다.

핵심 연구:

핵심 연구는 주조 알루미늄 합금의 실험적 특성화와 그 결과의 통계적 분석으로 구성된다. 다양한 응력 삼축응력 상태를 유도하기 위해 여러 형상의 시험편을 사용하여 기계적 시험을 수행했다. 실험 결과로 얻어진 힘-변위 곡선, 특히 파손 변위의 산포를 정량화했다. 이 산포 데이터가 특정 확률 분포를 따르는지 검증하기 위해 콜모고로프-스미르노프(Kolmogorov-Smirnov) 적합도 검정을 적용했다. 이를 통해 실험적 데이터의 통계적 특성을 파악하고, 이를 기반으로 한 확률론적 손상 모델링 개념을 제안했다.

5. 연구 방법론

연구 설계:

본 연구는 다양한 응력 상태 하에서 주조 알루미늄 합금의 손상 거동을 특성화하기 위한 실험적 연구로 설계되었다. 획득된 실험 데이터의 통계적 분석을 통해 확률론적 모델링 개념을 정립하는 것을 목표로 했다.

데이터 수집 및 분석 방법:

데이터 수집은 주조된 햇 프로파일(hat profiles)에서 추출한 시험편(평판 인장, 노치, 전단 인장, Merklein 전단)을 사용하여 수행되었다. 각 시험편 형상에 대해 최소 10개의 유효한 시험으로부터 힘-변위 데이터를 수집했다. 이 데이터에서 불연속적인 파손 변위 값을 추출했다. 데이터 분석에는 콜모고로프-스미르노프(KS) 적합도 검정이 사용되었으며, 이를 통해 파단 변형률 데이터가 추정된 확률 분포(정규 분포)를 따른다는 귀무가설을 검증했다.

연구 주제 및 범위:

본 연구는 주조 알루미늄 합금의 연성 파괴 거동에 초점을 맞춘다. 연구 범위는 선택된 인장 기반 시험편으로 달성 가능한 양의 응력 삼축응력(η ≥ 0) 영역으로 제한된다. 주된 초점은 파단 변형률의 산포를 특성화하고 이를 유한요소 손상 모델에 통합하기 위한 개념을 제안하는 것이다.

6. 주요 결과:

주요 결과:

  • 실험 결과, 모든 시험편 형상에서 힘-변위 곡선, 특히 파손 변위에서 상당한 산포가 관찰되었다(그림 4, 5). 이러한 편차는 η > 0.33의 삼축응력 영역에서 더 두드러졌다.
  • 평판 인장 시험 데이터에 콜모고로프-스미르노프(KS) 적합도 검정을 적용한 결과, 귀무가설 기각 조건이 충족되지 않아(T = 0.139 < 0.41), 실험적인 파단 변형률 데이터가 정규 분포를 따른다는 것이 확인되었다.
  • 이 결과는 관찰된 재료 물성의 산포를 모델링하기 위한 통계적 기반을 제공하며, 확률론적 손상 모델의 타당성을 뒷받침한다.

Figure Name List:

  • Figure 1: Evolution of material damage by different stress states (Engelen, 2005).
  • Figure 2: Characteristic metal fracture strain curve as function of the stress triaxiality (Bao and Wierzbicki, 2004).
  • Figure 3: Test geometries for characterisation of the damage behaviour (from left: flat tensile, notched, shear tensile and Merklein shear).
  • Figure 4: Experimental force vs. displacement curves of flat tensile tests for different regions within the casted part.
  • Figure 5: Experimental force vs. displacement curves of Merklein test geometry for different regions within the casted part.
  • Figure 6: Visual representation of the Kolmogorov-Smirnov goodness-of-fit test with normal distribution and empirical CDF for tensile test data.
  • Figure 7: Schematic concept for the stochastic damage modelling (red and dashed line) based on the approach of (Bao and Wierzbicki, 2004) (black, solid line).

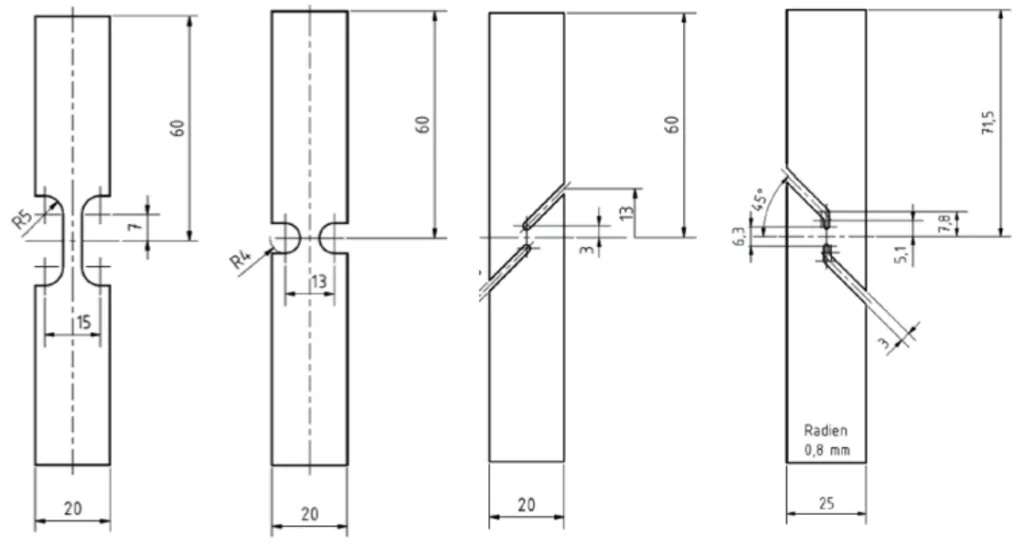

Figure 3: Test geometries for characterisation of the
damage behaviour (from left: flat tensile, notched, shear
tensile and Merklein shear).
Figure 3: Test geometries for characterisation of the damage behaviour (from left: flat tensile, notched, shear tensile and Merklein shear).

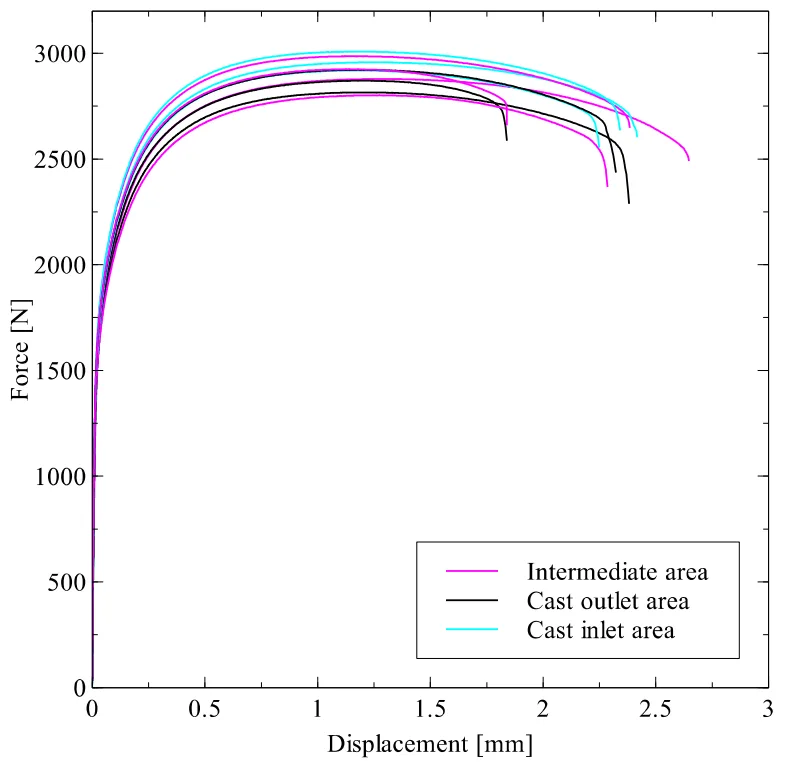

Figure 4: Experimental force vs. displacement curves of flat tensile tests for different regions within the casted part.
Figure 4: Experimental force vs. displacement curves of flat tensile tests for different regions within the casted part.

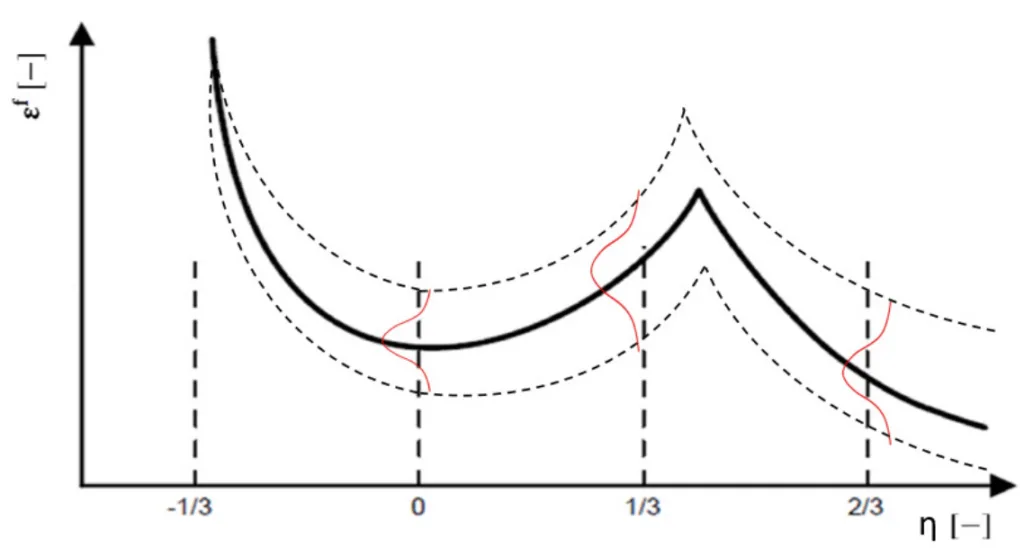

Figure 7: Schematic concept for the stochastic damage modelling (red and dashed line) based on the approach of (Bao and Wierzbicki, 2004) (black, solid line).
Figure 7: Schematic concept for the stochastic damage modelling (red and dashed line) based on the approach of (Bao and Wierzbicki, 2004) (black, solid line).

7. 결론:

삼축응력의 함수로서 파단 변형률을 고려하는 손상 모델링은 잘 정립된 방법이다. 그러나 주조 알루미늄 합금의 경우, 불균일한 재료/손상 거동이 무시된다. 본 연구에서 소개된 개념은 이러한 단점을 극복하고 주조 알루미늄 합금의 재료 산포를 더 정확하게 포착할 수 있는 잠재력을 구축한다.

8. 참고 문헌:

  • Bao, Y., Wierzbicki, T., 2004. On fracture locus in the equivalent strain and stress triaxiality space. s.l.:International Journal of Mechanical Sciences.
  • Engelen, R., 2005. Plasitcity induced Damage in Metals: nonlocal modelling at finite strains. s.l.:Habilitation thesis.
  • Fagerholt, E.; et al., 2010. Experimental and numerical investigation of fracture in a cast aluminium alloy. s.l.:International Journal of Solids and Structures.
  • Gurson, A. L., 1978. Porous rigid-plastic materials containing rigid inclusions-yield function, plastic potential and void nucleation. s.l.:The Physical Metallurgy of Fracture.
  • Johnson, G. R., Cook, W. H., 1985. Fracture characteristics of three metals subjected to various strains, strain rates, terperatures and pressures. s.l.:Engineering Fracture Mechanics.
  • Muehlstaetter, C., 2015. Versagensmodellierung von Al-Gusswerkstoffen. s.l.: Master Thesis, Upper Austrian University of applied sciences.
  • Muehlstaetter, C., Hartmann, M., 2016. Material modelling of cast Aluminium by application of the Wilkins Damage Model. s.l.:ECCOMAS Congress Proceedia.
  • Schiefermayr, K., Weiß, P., 2014. Wahrscheinlichkeits-rechnung und Statistik. s.l.:Course book, Upper Austrian University of applied sciences.
  • Tvergaard, V., Needleman, A., 1984. An analysis of ductile rupture in notched bars. s.l.:Journal of the Mechanics and Physics of Solids.
  • Wilkins, M. L., Streit, R. D., Reaugh, J. E., 1980. Cumulative-strain-damage model of ductile fracture: Simulation and prediction of engineering fracture tests. s.l.:s.n.

전문가 Q&A: 주요 질문과 답변

Q1: 여러 적합도 검정 중 콜모고로프-스미르노프(KS) 검정을 선택한 이유는 무엇입니까?

A1: 논문에 따르면, KS 검정은 본 연구의 경우와 같이 "적은 양의 데이터(low data)"에 대해 정확한 결과를 제공하기 때문에 적합하다고 판단되었습니다. 이 연구에서는 각 시험 형상별로 10개 이상의 유효 데이터를 사용했는데, 이는 통계적 분석에 있어 상대적으로 적은 표본 크기이므로 KS 검정이 효과적인 선택이었습니다.

Q2: 이 논문은 양의 삼축응력에 초점을 맞추고 있습니다. 압축이나 전단이 우세한 음의 삼축응력 상태는 이 모델로 어떻게 처리할 수 있습니까?

A2: 논문에서는 "음의 삼축응력 영역은 이 특성화 전략으로는 다룰 수 없다(The negative triaxiality regime cannot be covered with this characterisation strategy)"고 명시적으로 언급하고 있습니다. 이는 연구에 사용된 시험편(평판 인장, 노치 등)이 모두 인장 기반이어서 음의 삼축응력을 구현하는 데 한계가 있음을 의미합니다. 따라서 이 모델을 확장하려면 압축이나 비틀림 시험과 같은 추가적인 실험이 필요합니다.

Q3: 이 확률론적 모델을 실제 유한요소(FE) 시뮬레이션에 어떻게 적용할 수 있습니까?

A3: 논문은 이 개념이 "시뮬레이션 모델의 각 적분점(integration point)에 대해 삼축응력의 함수로서 파단 변형률 곡선을 제공하는 난수 생성기(random variable generator)의 입력"으로 사용될 것을 제안합니다. 즉, 시뮬레이션 시작 시점에 재료 물성의 무작위 필드(random field)를 생성하여 각 요소가 통계적 분포 내에서 약간씩 다른 파손 특성을 갖도록 하는 방식입니다.

Q4: 주조 부품 내 시험편의 채취 위치(예: 주입구 근처 vs. 배출구 근처)가 결과에 영향을 미쳤습니까?

A4: 네, 영향을 미쳤습니다. 그림 4와 5는 "주입구 영역(Cast inlet area)", "배출구 영역(Cast outlet area)", "중간 영역(Intermediate area)"에 대한 곡선을 각각 보여줍니다. 이는 시험편의 공간적 위치가 기록되었으며, 위치에 따라 결과에 편차가 있었음을 나타냅니다. 다만 논문에서 이 공간적 편차의 원인을 심도 있게 분석하지는 않았습니다.

Q5: 데이터가 정규 분포를 따른다는 것을 확인한 후의 다음 단계는 무엇입니까?

A5: 다음 단계는 이 확인된 확률 함수(정규 분포)를 사용하여 FE 시뮬레이션에서 사용할 확률론적 손상 모델의 경계(그림 7의 점선)를 정의하는 것입니다. 이 경계 내에서 난수 생성기가 각 요소의 파단 변형률 값을 무작위로 할당하게 됩니다. 이를 통해 단일 곡선이 아닌 '확률적 밴드'를 가진 재료 모델을 구현하여 실제 재료의 산포를 더 정확하게 모사할 수 있습니다.
