연구 데이터로 입증된 알루미늄 다이캐스팅 3대 결함 해결 가이드

이 기술 요약은 Jay M. Patel, Yagnang R. Pandya, Devang Sharma, Ravi C. Patel이 「International Journal for Scientific Research & Development」(2017)에 발표한 학술 논문 "Various Type of Defects on Pressure Die Casting for Aluminium Alloys"를 기반으로 합니다. 이 자료는 Gemini, ChatGPT, Grok과 같은 LLM AI의 도움을 받아 CASTMAN의 전문가들이 HPDC 전문가를 위해 분석하고 요약한 것입니다.

키워드

• 주요 키워드: 알루미늄 합금의 고압 다이캐스팅 결함
• 보조 키워드: HPDC 기공, 다이캐스팅 수축, 콜드 챔버 다이캐스팅, 핫 챔버 다이캐스팅, 다이캐스팅 공정 변수, 알루미늄 합금 주조

핵심 요약

• 과제: 기공, 수축, 균열과 같은 고질적이고 비용이 많이 드는 결함은 알루미늄 다이캐스팅 공정에서 계속해서 발생하며, 부품 강도, 내압성 및 전반적인 품질을 저하시키고 있습니다.
• 방법: 본 논문은 여러 연구를 종합적으로 검토하여 이러한 결함의 근본 원인과 업계 전문가들이 찾아낸 가장 효과적인 완화 전략을 종합적으로 분석합니다.
• 핵심 돌파구: 최적화된 공정 변수(사출 압력, 플런저 속도, 용탕 온도), 진보된 런너 설계, 그리고 세심한 용탕 관리의 조합이 일반적인 주조 결함을 제어하고 제거하는 가장 강력한 수단이라고 결론 내립니다.
• 결론: 데이터 기반의 공정 제어를 통해 난류, 가스 혼입, 응고 문제를 체계적으로 해결함으로써 제조업체는 알루미늄 HPDC 부품의 품질과 일관성을 크게 향상시킬 수 있습니다.

과제: 왜 이 연구가 HPDC 전문가에게 중요한가

수십 년 동안 엔지니어와 생산 관리자들은 고압 다이캐스팅을 사용하여 결함 없는 알루미늄 부품을 생산하는 고유의 과제와 씨름해 왔습니다. HPDC는 빠르고 비용 효율적인 공정이지만, 주조 결함은 "부품에 부정적인 영향을 미치는 재료의 불규칙성"입니다(초록). 가장 흔하고 손상을 주는 결함인 수축, 기공, 가스 블로우는 값비싼 스크랩, 부품 고장, 고객 불만으로 이어질 수 있습니다.

근본 원인을 파악하는 것은 종종 어렵습니다. 한 연구에서는 "가스와 수축이 혼합된 기공의 특성 때문에 주된 원인을 식별하고 지적하기가 어렵다"고 지적합니다(참고문헌 [7]). 이 리뷰 논문은 다년간의 연구를 통합하여 복잡성을 해결하고, 이러한 결함이 발생하는 이유와 더 중요하게는 이를 예방하기 위해 취할 수 있는 실행 가능한 조치에 대한 명확한 이해를 제공합니다.

접근 방식: 방법론 분석

이 논문은 결함 분석 및 예방에 대한 전체적인 개요를 제공하기 위해 다양한 학술 연구의 결과를 종합합니다. 저자들은 새로운 실험 데이터를 제시하는 대신, 다음과 같은 다양한 고급 기술을 사용한 기존 연구를 검토하고 분석합니다.

• 공정 변수 최적화: 다구치 방법을 활용하여 사출 압력, 플런저 속도, 용융 온도와 같은 기계 변수의 최적 수준을 파악하여 결함을 최소화하고 사이클 타임을 단축합니다(참고문헌 [8], [9], [15]).
• 고급 결함 특성 분석: 프랙탈 분석을 사용하여 가스로 인한 기공과 수축으로 인한 기공을 정량적으로 구별하여 보다 목표 지향적인 시정 조치를 가능하게 합니다(참고문헌 [10]).
• 비파괴 검사(NDT): 방사선 투과법(X-ray)과 컴퓨터 이미지 분석을 결합하여 아주 작은 결함까지 감지하고 그 원인을 파악하는 데 도움을 줍니다(참고문헌 [11]).
• 용탕 품질 분석: 정련 공정과 후속 용탕 이송이 합금의 기공 및 기계적 특성에 미치는 영향을 조사합니다(참고문헌 [14]).

이러한 다양한 접근 방식을 검토함으로써, 이 논문은 주조 품질을 향상시키기 위한 다각적인 전략을 제공합니다.

핵심 발견: 주요 연구 결과 및 데이터

이 종합적인 검토는 생산 관행에 직접적으로 정보를 제공할 수 있는 몇 가지 중요한 발견을 강조했습니다.

• 발견 1: 세 가지 주요 결함 범주: 논문은 수축, 기공, 균열이 알루미늄 다이캐스팅에서 가장 중요한 결함임을 확인합니다.
  • 수축: 액체와 고체 상태 간의 부피 차이(대부분의 알루미늄 합금에서 약 6%)로 인해 발생합니다. 방사선 사진에서는 어두운 점으로 나타납니다(그림 4).
  • 기공: 주로 용탕에 갇힌 수소 가스로 인해 발생하며, 기계적 및 표면 마감 특성을 크게 저하시킵니다(그림 5).
  • 균열(고온 균열): 응고 마지막 단계에서 금속이 스스로 분리되면서 형성되는 불규칙한 모양으로, 넓은 응고 범위를 가진 합금에서 흔히 발생합니다(그림 6).
• 발견 2: 사출 압력은 지배적인 요인이다: 다구치 방법을 사용한 SAE 308 합금에 대한 연구에서, 상 속도 및 사출 압력과 같은 다이캐스팅 변수가 기공에 상당한 영향을 미친다는 것을 발견했습니다. 이 연구는 "270 kg/cm²의 더 높은 수준의 사출 압력이 기공 감소에 가장 큰 영향을 미친다"고 결론지었습니다(참고문헌 [15]).
• 발견 3: 용탕 관리는 용탕 처리만큼 중요하다: Orlowicz 등의 연구에 따르면, 효과적인 정련 공정으로 기공을 1% 줄인 후에도 문제가 다시 발생할 수 있음을 보여주었습니다. 그들은 "고압 다이캐스팅 재료의 기공 함량이 압력 기계로에서 채취한 용융 합금에서 관찰된 것보다 훨씬 높다"는 것을 발견했습니다. 이러한 증가는 금속 이송 중 가스 발생, 윤활제와의 상호 작용 및 난류 금형 충전 때문입니다(참고문헌 [14]).
• 발견 4: 안정성을 위해 용탕 온도를 제어하라: 논문의 결론은 중요한 운영 범위를 강조합니다. 용융 알루미늄의 수소 함량은 700°C에서 720°C 사이에서 안정적이라고 명시합니다. 이 범위 내에서 작업하면 "수축 및 기공과 같은 대부분의 결함을 줄이는 데 도움이 될 수 있습니다."

HPDC 제품에 대한 실제적 시사점

이 검토는 부품 품질을 개선하기 위해 제조 환경에서 구현할 수 있는 명확하고 연구에 기반한 지침을 제공합니다.

• 공정 엔지니어를 위해: 연구 결과는 세심한 공정 제어가 최상의 결과를 낳는다는 것을 강력하게 시사합니다. 결론에서는 "플런저 속도를 조절하여 용탕이 스프루를 저속으로 채우고 캐비티를 고속으로 채우도록" 권장합니다. 또한 Kulkarni 등의 연구[15]는 사출 압력을 높이는 것이 특정 알루미늄 합금의 기공을 최소화하는 강력한 도구임을 보여줍니다.
• 품질 관리를 위해: 프랙탈 분석에 대한 연구는 새로운 진단 도구를 제공합니다. Hangai 등이 설명한 것처럼[10], 가스와 수축 기공을 정량적으로 구별할 수 있게 됨으로써, QC 팀은 단순한 결함 식별을 넘어 보다 정확하고 목표 지향적인 시정 조치를 위해 생산 부서에 더 정밀한 피드백을 제공할 수 있습니다.
• 금형 설계를 위해: 논문의 결론은 직접적인 설계 권장 사항을 제공합니다: "테이퍼형 런너를 사용하면 금형 충전 중 용탕의 연속적인 가속을 도울 수 있다." 이 설계 원칙은 가스 혼입 및 관련 기공 결함의 주요 원인인 난류를 줄이는 데 도움이 됩니다.

논문 상세 정보

Various Type of Defects on Pressure Die Casting for Aluminium Alloys

1. 개요:

• 제목: Various Type of Defects on Pressure Die Casting for Aluminium Alloys
• 저자: Jay M. Patel, Yagnang R. Pandya, Devang Sharma, Ravi C. Patel
• 발행 연도: 2017
• 발행 학술지/학회: IJSRD - International Journal for Scientific Research & Development
• 키워드: Aluminium Alloys, Pressure Die Casting

2. 초록 (Abstract):

In this research paper we talk about various type process for pressure die casting like cold chamber die casting and hot chamber die casting and major problem occurred during process on aluminium alloy during process. Casting defects are irregularities in the material that have a negative influence on the component; either it is caused from material failure, construction errors or as an effect of process parameters. Defects depend on several factors both in the material, for example the alloy, as well as the surrounding environment such as weather conditions. In the die casting industry today there are many cast defects like shrinkage, porosity and gas blow.

3. 서론 (Introduction):

Die casting is a quick, reliable and cost-effective manufacturing process for production of high volume; metal components that are net-shaped have tight tolerances. Basically, the pressure die casting process consists of injecting under high pressure a molten metal alloy into a steel mold (or tool). This gets solidified rapidly (from milliseconds to a few seconds) to form a net shaped component. It is then automatically extracted. Depending upon the pressure used, there are two types of pressure die casting namely High Pressure Die Casting and Low Pressure Die Casting.

4. 연구 요약:

연구 주제의 배경:

이 논문은 수축, 기공, 균열과 같은 결함이 알루미늄 합금의 압력 다이캐스팅에서 주요 과제임을 명시합니다. 수축은 응고 중 부피 수축으로 인해 발생합니다. 기공은 주로 응고 중 방출되는 용존 수소 가스나 고속 사출 시 혼입되는 공기에 의해 발생합니다. 균열 또는 고온 균열은 냉각 중 열응력으로 인해 부품이 스스로 분리되면서 형성됩니다. 이러한 결함은 최종 제품의 기계적 무결성과 표면 마감을 심각하게 저하시킵니다.

이전 연구 현황:

이 논문은 이러한 문제를 이해하고 해결하기 위해 여러 연구를 검토합니다. 검토된 주요 연구는 다음과 같습니다.

• Z. Ignaszak 등의 HPDC에서 수축과 가스 기공을 구별하는 어려움에 대한 연구 [7].
• Mahesh N Adke 등 [8]과 Kulkarni Sanjay Kumar 등 [15]의 다구치 방법을 사용하여 사출 압력, 플런저 속도 및 용융 온도와 같은 공정 변수를 최적화하여 결함을 줄이고 사이클 타임을 개선하는 연구.
• Yoshihiko Hangai 등의 기공의 주된 원인(수축 대 가스)을 식별하기 위한 정량적 방법으로 프랙탈 분석을 제안한 연구 [10].
• W. Orlowicz 등의 용탕 정련은 효과적이지만, 후속 이송 및 사출 과정에서 상당한 가스 기공이 다시 유입될 수 있음을 보여주는 분석 [14].
• Arvind Kumar Dixit 등의 금속 품질, 주입 조건 및 금형 조건을 포함한 수축에 영향을 미치는 주요 요인을 식별한 검토 [12].

연구 목적:

이 논문의 목적은 알루미늄 압력 다이캐스팅의 일반적인 결함에 대한 연구 결과를 수집하고 요약하는 것입니다. 다양한 연구 논문을 검토함으로써 이러한 결함의 원인에 대한 통합된 개요를 제공하고, 이를 제어하고 제거하기 위한 확립된 데이터 기반 방법을 제시하는 것을 목표로 합니다.

핵심 연구:

연구의 핵심은 결함 형성과 예방에 대한 정보를 종합하는 문헌 검토입니다. 핫 챔버 및 콜드 챔버 공정의 기본 유형을 다루고, 주요 결함(수축, 기공, 균열)을 자세히 설명하며, 공정 최적화, 용탕 처리 제어 및 고급 분석 기술을 사용하여 주조 품질을 성공적으로 향상시킨 연구를 검토합니다.

5. 연구 방법론

연구 설계:

이 연구는 문헌 검토입니다. 알루미늄 압력 다이캐스팅의 결함이라는 주제에 대해 이전에 발표된 학술 논문 및 기술 기사에서 정보를 수집, 요약 및 분석합니다.

데이터 수집 및 분석 방법:

이 논문은 새로운 실험 데이터를 수집하지 않습니다. 대신 기존 연구에서 제시된 방법론과 결과를 분석합니다. 검토된 방법에는 공정 최적화를 위한 다구치 DOE, 방사선 비파괴 검사, 기공 특성 분석을 위한 프랙탈 분석 및 야금 분석이 포함됩니다.

연구 주제 및 범위:

범위는 압력 다이캐스팅된 알루미늄 합금의 일반적인 결함 유형, 원인 및 해결책을 식별하는 데 중점을 둡니다. 수축, 기공 및 균열에 특히 중점을 둔 핫 챔버 및 콜드 챔버 공정을 모두 다룹니다.

6. 주요 결과:

주요 결과:

• 압력 다이캐스팅의 주요 결함은 수축, 기공 및 가스 블로우로 확인됩니다.
• 공정 변수의 적절한 제어가 중요합니다. SAE 308 합금의 경우 더 높은 사출 압력(270 kg/cm²)이 기공을 줄이는 데 가장 중요한 요소임이 밝혀졌습니다(참고문헌 [15]).
• 금형 충전 중 난류는 결함의 주요 원인입니다. 연속적인 가속과 부드러운 충전을 위해 테이퍼형 런너 사용이 권장됩니다(결론).
• 용탕 품질은 공정 전반에 걸쳐 유지되어야 합니다. 잘 정련된 용탕이라도 로에서 샷 슬리브로 이송되는 동안 가스가 다시 유입될 수 있습니다(참고문헌 [14]).
• 700°C에서 720°C 사이의 안정적인 용탕 온도는 수소 함량을 안정시켜 수축 및 기공과 같은 결함을 줄이는 데 도움이 됩니다(결론).

그림 이름 목록:

• Fig. 1: Pressure die casting [1]

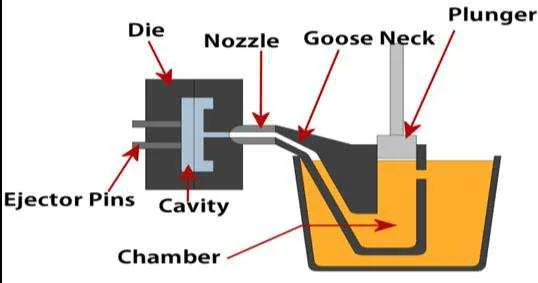

• Fig. 2: Hot chamber die casting [2]

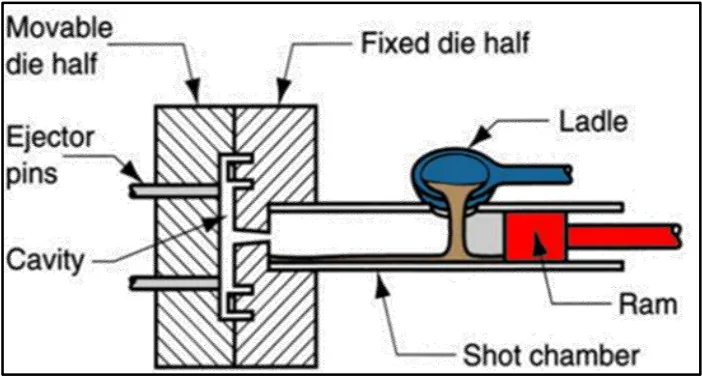

• Fig. 3: Cold chamber die casting [2]
• Fig. 4: Shrinkage [3]
• Fig. 5: Porosity [4]
• Fig. 6: Cracks [5]

7. 결론:

이 리뷰 논문으로부터 다음과 같이 결론 내릴 수 있다.

• 캐비티와 런너의 난류 감소. 테이퍼형 런너의 사용은 금형 충전 중 용탕의 연속적인 가속을 도울 수 있다.
• 플런저 속도를 조절하여 용탕이 스프루를 저속으로 채우고 캐비티를 고속으로 채우도록 한다.
• 게이트 속도, 금속 압력을 증가시키면 기공 감소에 도움이 될 수 있다.
• 적절한 로 운전 및 유지보수 절차는 압력 주조의 결함을 줄일 수 있다.
• 수소 함량 변화는 용탕 온도 700°C와 720°C 사이에서 안정적이다. 이 온도 한계 사이에서 비중 값은 2.63과 2.655 사이의 변화 범위에 있다. 이 범위에서 용탕의 수소 함량이 안정되어 수축 및 기공과 같은 대부분의 결함을 줄일 수 있다.

8. 참고문헌:

• [1] Die casting Dr. Dmitri Kopeliovich http://www.substech.com/dokuwiki/doku.php?id=die_casting
• [2] die casting 101 hot chamber vs cold chamber casting http://www.cwmdiecast.com/blog/2016/05/24/die-casting-101-hot-chamber-vs-cold-chamber/
• [3] Identifying Casting Defects http://www.afsinc.org/content.cfm?ItemNumber=6944
• [4] Advanced Die Casting Technologies, Worldwide http://www.hotflo.com/defect-diagnosis/index.html
• [5] Radiographic images of casting defects, http://www.keytometals.com
• [6] S.J.Swillo, M.Perzyk, Surface Casting Defects Inspection Using Vision System and Neural Network Techniques, ISSN (1897-3310)Volume 13, Issue 4/2013,PP:103 – 106.
• [7] Z. Ignaszak, J. Hajkowski, Contribution to the Identification of Porosity Type in AlSiCu High-Pressure-Die-Castings by Experimental and Virtual Way, ISSN (1897-3310) Volume 15, Issue 1/2015, PP: 143 – 151.
• [8] Mahesh N Adke, Shrikant V Karanjkar, Optimization of die-casting process parameters to identify optimized level for cycle time using Taguchi method, ISSN: 2319 – 1058,Volume 4 Issue 4 December 2014,PP:375.
• [9] Javed Gulab Mulla, Prof. V.V. Potdar, Swapnil S. Kulkarni, Investigating die casting process parameters to identify the optimized levels using taguchi methods for design of experiment (doe), ISSN2249–8974, Jan.-March,2014,PP:160-162.
• [10] Yoshihiko Hangai, Soichiro Kitahara, Quantitative Evaluation of Porosity in Aluminum Die Castings by Fractal Analysis of Perimeter, Materials Transactions, Vol. 49, No. 4 (2008),pp:782 to 786.
• [11] Aneta Wilczek,Piotr Długosz, Marek Hebda, Porosity Characterization of Aluminium Castings by Using Particular Non-destructive Techniques, DOI 10.1007/s10921, 2015, PP:15-17.
• [12] Arvind Kumar Dixit, Richa Awasthi, A review on problem of shrinkage in aluminum alloy low pressure die wheel casting and its control, ijarse Vol. No.3, Issue No.8, August 2014, PP:237-243
• [13] Ferencz Peti, Lucian Grama, Analyze of the possible causes of porosity type deffects in aluminium high pressure diecast parts, ISSN 1841-9267, vol.no-8,issue no-1,2011,PP:41-44.
• [14] Kenneth N. Obiekea*, Shekarau Y. Aku, Danjuma S. Yawas, Effects of Pressure on the Mechanical Properties and Microstructure of Die Cast Aluminum A380 Alloy, Journal of Minerals and Materials Characterization and Engineering 2(2014), PP:248-258.
• [15] Kulkarni Sanjay Kumar, J K Sawale B and Sampath Rao, Effect of Process Parameter Setting on Porosity Levels of Aluminium Pressure Die Casting Process using Taguchi Methodology, ISSN 2277 – 4106,2013.PP:1745-1749.

전문가 Q&A

Q1: 기공을 줄이기 위해 제어할 수 있는 가장 중요한 단일 공정 변수는 무엇입니까?
A1: Kulkarni 등의 SAE 308 합금에 대한 논문 리뷰[15]에 따르면, 더 높은 수준의 사출 압력(구체적으로 270 kg/cm²)이 기공 감소에 가장 큰 영향을 미치는 것으로 나타났습니다. 이는 응고 중에 충분한 금속 압력을 보장하는 것이 중요함을 시사합니다.

Q2: 로에서 알루미늄 용탕을 탈가스 처리하는 것만으로 충분합니까?
A2: 아닙니다. Orlowicz 등의 연구[14]에 따르면, 로에서의 정련은 효과적이지만 용융 합금을 샷 슬리브로 이송하는 동안과 난류 충전 중에 상당한 가스가 다시 유입될 수 있습니다. 따라서 기공을 방지하기 위해서는 로에서의 처리뿐만 아니라 전체 용탕 관리 공정을 제어해야 합니다.

Q3: QC팀은 기공이 갇힌 가스 때문인지 수축 때문인지 어떻게 구별할 수 있습니까?
A3: 이는 일반적인 과제입니다. 이 논문은 Hangai 등이 제안한 기공 둘레에 대한 프랙탈 분석 사용을 강조합니다[10]. 이 정량적 방법은 "기공 형성의 주된 원인이 수축인지 가스인지를 나타내는 지표" 역할을 하여 보다 정확하고 효과적인 시정 조치를 가능하게 합니다.

Q4: 결함을 최소화하기 위한 알루미늄 합금의 이상적인 용탕 온도는 몇 도입니까?
A4: 논문의 결론은 용탕 온도를 700°C에서 720°C 사이에서 안정적으로 유지할 것을 권장합니다. 이 범위 내에서 수소 함량이 더 안정적이 되어, 응고 중 가스 발생과 관련된 수축 및 기공과 같은 결함을 줄이는 데 도움이 됩니다.

Q5: 결함을 줄이는 데 도움이 되는 핵심적인 금형 설계 원칙은 무엇입니까?
A5: 이 논문은 난류를 줄이는 것이 가장 중요하다고 결론 내립니다. "테이퍼형 런너를 사용하면 금형 충전 중 용탕의 연속적인 가속을 도울 수 있다"고 명시적으로 기술합니다. 이 설계 특징은 더 부드럽고 난류가 적은 충전을 촉진하여 공기와 가스의 혼입을 최소화합니다.

결론 및 다음 단계

이 연구 리뷰는 알루미늄 HPDC의 부품 품질을 향상시키기 위한 귀중한 로드맵을 제공합니다. 이 연구 결과는 체계적인 공정 제어, 지능적인 금형 설계, 로에서 금형까지의 세심한 용탕 관리에 집중함으로써 결함을 줄이기 위한 명확하고 데이터 기반의 길을 제시합니다.
