Modeling of Damage Behavior of Cast Aluminum Components Taking into Account Porosity Effects

이 기술 요약은 [Dong-Zhi Sun¹, Andrea Ockewitz¹, Florence Andrieux¹, Herbert Klamser²]가 작성하여 [Proceedings of the 12th International Conference on Aluminium Alloys, ©2010 The Japan Institute of Light Metals]에 발표한 학술 논문 "[Modeling of Damage Behavior of Cast Aluminum Components Taking into Account Porosity Effects]"에 기반합니다.

키워드

• 주요 키워드: 알루미늄 다이캐스팅 손상 모델링
• 보조 키워드: 다공성 효과, 응력 삼축성, 파단 변형률, Bi-Failure 모델, 주조 시뮬레이션, 부품 신뢰성

Executive Summary

• 도전 과제: 알루미늄 다이캐스팅 부품의 불균일한 미세조직과 다공성은 파손 예측을 어렵게 만들어 부품의 신뢰성을 저하시킵니다.
• 해결 방법: 응력 삼축성(stress triaxiality)과 주조 시뮬레이션에서 얻은 초기 다공성 데이터를 모두 통합한 새로운 "Bi-Failure" 손상 모델을 개발했습니다.
• 핵심 돌파구: Bi-Failure 모델은 표준 Johnson-Cook 모델과 달리, 실제 부품 테스트에서 관찰된 하중 강하 및 손상 거동을 정확하게 예측했습니다.
• 핵심 결론: 신뢰성 높은 부품 성능 예측을 위해서는 주조 시뮬레이션의 다공성 데이터와 Bi-Failure 같은 고급 손상 모델을 통합하는 것이 필수적입니다.

도전 과제: 이 연구가 HPDC 전문가에게 중요한 이유

알루미늄 다이캐스팅 부품은 경량화 및 생산 효율성 덕분에 자동차 산업 등에서 널리 사용됩니다. 하지만 복잡한 형상, 불균일한 미세조직, 그리고 피할 수 없는 다공성(porosity)은 심각한 문제를 야기합니다. 특히 노치(notch) 부위의 높은 응력 집중과 다공성이 높은 영역의 낮은 파단 변형률은 예기치 않은 파손의 위험을 크게 높입니다.

기존의 부품 시뮬레이션은 이러한 국부적인 물성의 불균일성을 제대로 반영하지 못해 실제 부품의 손상 거동을 정확히 예측하는 데 한계가 있었습니다. 이는 개발 시간 지연과 잠재적인 필드 클레임으로 이어질 수 있는, 모든 HPDC 엔지니어가 직면한 현실적인 문제입니다. 따라서 주조 공정이 최종 부품의 기계적 특성에 미치는 영향을 체계적으로 고려하는 신뢰성 있는 해석 방법이 절실히 필요했습니다.

접근 방식: 연구 방법론 분석

본 연구진은 실제 부품의 복잡한 손상 거동을 정확히 모델링하기 위해 실험적 특성 평가와 수치 모델링을 결합한 다각적인 접근 방식을 사용했습니다.

방법 1: 하중 조건에 따른 재료 특성 평가 실제 알루미늄 다이캐스팅 부품의 여러 위치에서 작은 시험편을 절단하여 인장, 압축, 전단 시험을 수행했습니다. 이를 통해 응력 상태(응력 삼축성)가 파단 변형률에 미치는 영향을 정량적으로 파악했습니다. 그림 3에서 볼 수 있듯이, 인장 시 파단 변형률은 압축 시보다 훨씬 작으며, 이는 하중 종류에 따라 재료의 파손 거동이 완전히 달라짐을 보여줍니다.

방법 2: 신규 손상 모델 "Bi-Failure" 개발 기존 Johnson-Cook 모델의 한계를 극복하기 위해 "Bi-Failure"라는 새로운 손상 모델을 제안했습니다. 이 모델의 핵심은 응력 삼축성 영역을 두 개로 나누어 접근하는 것입니다. - 높은 삼축성 (T > T_trans): Johnson-Cook 모델(식 1)을 사용하여 딤플 파괴(dimple rupture)를 모델링합니다. - 낮은 삼축성 (T < T_trans): 전단 파괴(shear failure)를 더 정확히 표현하기 위해 새로운 다항식(식 2)을 사용하며, 인장과 압축 간의 비대칭적 파손 거동을 고려합니다.

방법 3: 다공성 효과의 정량적 모델링 주조 시뮬레이션을 통해 계산된 부품 내 다공성 분포 데이터를 부품 성능 시뮬레이션에 통합했습니다. Gurson 타입의 관계식(식 4)과 새로운 관계식(식 5)을 사용하여 초기 다공성(f₀)이 항복 응력과 파단 변형률에 미치는 영향을 모델링했습니다. 그림 5는 다공성이 증가할수록 유동 응력과 파단 변형률이 현저히 감소함을 명확히 보여줍니다.

핵심 돌파구: 주요 발견 및 데이터

본 연구는 시뮬레이션 정확도를 획기적으로 개선할 수 있는 두 가지 핵심적인 발견을 제시합니다.

발견 1: Bi-Failure 모델, 기존 모델을 압도하는 예측 정확도 제공

Bi-Failure 모델은 기존 Johnson-Cook 모델보다 실제 재료의 파손 거동을 훨씬 더 정확하게 모사했습니다. 그림 4는 두 모델의 파단 변형률 예측 곡선을 보여줍니다. Johnson-Cook 모델은 삼축성이 증가함에 따라 파단 변형률이 단조롭게 감소한다고 가정하지만, Bi-Failure 모델은 낮은 삼축성(전단) 영역에서 다른 거동을 보이며 실제 실험값(기호)에 더 근접합니다. 이는 전단 파괴가 중요한 역할을 하는 복잡한 하중 조건에서 예측 정확도를 높이는 결정적인 차이입니다.

발견 2: 다공성 데이터 통합이 시뮬레이션 성공의 열쇠

부품 단위 시뮬레이션 결과는 다공성 효과를 고려하는 것이 얼마나 중요한지를 명확히 보여주었습니다. 그림 10의 하중-변위 곡선을 보면, 실험 결과(녹색선)에서 약 4mm 변위 지점에서 하중이 급격히 떨어지는 파손이 발생합니다. - Johnson-Cook 모델(주황색선): 파손을 거의 예측하지 못하며, 손상 없는 시뮬레이션(회색선)과 유사한 결과를 보입니다. - Bi-Failure 모델(파란색선): 파손으로 인한 하중 강하를 예측하는 데 성공했지만, 실험 결과와는 다소 차이가 있습니다. - 다공성을 고려한 Bi-Failure 모델(보라색선): 실제 실험 결과와 가장 잘 일치하는 놀라운 예측 정확도를 보여주었습니다. 이는 주조 공정에서 비롯된 다공성 분포를 고려해야만 신뢰성 있는 부품 성능 예측이 가능함을 증명합니다.

R&D 및 운영을 위한 실질적 시사점

• 공정 엔지니어: 이 연구는 주조 시뮬레이션을 통한 다공성 예측이 단순히 공정 최적화를 넘어, 최종 부품의 구조적 성능을 예측하는 데 직접적으로 활용될 수 있음을 시사합니다. 핵심 부위의 다공성을 제어하는 것이 부품의 수명을 결정할 수 있습니다.
• 품질 관리팀: 논문의 그림 5에서 확인된 다공성에 따른 물성치의 큰 산포는 시뮬레이션을 통해 식별된 고응력 부위에 대한 집중적인 비파괴 검사(예: CT 스캔)의 필요성을 강조합니다. 이는 새로운 품질 검사 기준을 수립하는 데 중요한 근거가 될 수 있습니다.
• 설계 엔지니어: 본 연구 결과는 특정 설계 형상이 응력 삼축성을 어떻게 변화시키고, 이것이 다공성과 결합하여 파손에 어떤 영향을 미치는지 보여줍니다. 설계 초기 단계부터 다공성이 높을 것으로 예측되는 영역에 높은 응력 삼축성을 유발하는 형상을 피하는 최적화가 가능해집니다.

논문 상세 정보

[Modeling of Damage Behavior of Cast Aluminum Components Taking into Account Porosity Effects]

1. 개요:

• 제목: Modeling of Damage Behavior of Cast Aluminum Components Taking into Account Porosity Effects
• 저자: Dong-Zhi Sun¹, Andrea Ockewitz¹, Florence Andrieux¹, Herbert Klamser²
• 발행 연도: 2010
• 학술지/학회: Proceedings of the 12th International Conference on Aluminium Alloys, ©2010 The Japan Institute of Light Metals
• 키워드: Characterization, damage model, porosity, simulation, component tests.

2. 초록:

주조 부품의 손상 거동 분석은 미세구조, 예를 들어 기공 및 입자 크기, 2차 덴드라이트의 가지 간격 등의 공간적 분포로 인해 부품의 국부적 기계적 특성이 불균일하기 때문에 매우 복잡하다. 본 연구에서는 다이캐스트 부품의 여러 위치에서 유동 응력과 파단 변형률을 결정하였다. 부품에서 절단한 여러 시험편에 대해 인장, 전단, 압축 시험을 수행하여 응력 삼축성에 대한 파단 변형률의 의존성을 결정하였다. 삼축성과 초기 다공성이 손상에 미치는 영향을 고려하기 위해 손상 모델이 개발되었다. 수치적 방법을 검증하기 위해 부품 시험과 시뮬레이션이 수행되었다. 주조 시뮬레이션으로 계산된 부품 내 다공성 분포는 부품 시뮬레이션으로 전달되었다. 신뢰성 있는 부품 시뮬레이션을 위해서는 다양한 하중 유형에서의 재료 특성 평가와 삼축성 및 다공성의 영향을 고려한 손상 모델링이 필요하다는 것이 밝혀졌다.

3. 서론:

알루미늄 압력 다이캐스트 부품은 경량화 요구와 복잡한 부품을 단일 공정으로 생산하는 등의 경제적 이점으로 인해 차량 구조물에 널리 사용된다. 그러나 불균일한 미세구조와 다공성을 가진 다이캐스트 부품의 복잡한 형상은 노치 루트에서의 높은 응력 및 변형률 집중과 더불어 다공성이 높은 위치에서 훨씬 낮은 파단 변형률을 보이기 때문에 파손 위험이 더 높다. 기계적 특성의 불균일성은 다이캐스트 부품의 손상 거동 분석을 더 복잡하게 만든다. 손상 발달에 대한 응력 상태의 영향과 국부적 재료 특성의 큰 산포 모두 부품 시뮬레이션에서 고려되어야 한다. 주조 공정이 국부적 특성에 미치는 영향을 충돌 해석에서 의미 있게 고려하는 방법은 주조 시뮬레이션과 충돌 시뮬레이션을 연계하는 것이다. 본 연구에서는 다양한 하중 유형 하에서 알루미늄 다이캐스트 부품의 파손 거동에 대한 삼축성과 다공성의 영향을 특성화하고, 주조 시뮬레이션 결과를 매핑하여 모델링하였다.

4. 연구 요약:

연구 주제의 배경:

알루미늄 다이캐스트 부품은 불균일한 미세구조와 다공성으로 인해 국부적 기계적 특성이 달라지므로 손상 거동 분석이 복잡하다. 특히 높은 응력 집중 부위와 다공성이 높은 부위는 파손 위험이 크다.

이전 연구 현황:

이전 연구들에서 주조 시뮬레이션을 통해 수축 다공성 분포를 계산하고([1]), 미세구조 및 잔류 응력을 계산하는 시도([2])가 있었다. 다공성과 삼축성이 알루미늄 다이캐스트 부품의 파손 거동에 미치는 영향을 모델링하려는 연구는 소수였으며, Gurson 모델을 확장하거나([3]) Gologanu 모델과 파손 기준을 사용하는 접근법([4])이 제안된 바 있다.

연구 목적:

본 연구의 목적은 다양한 하중 유형 하에서 알루미늄 다이캐스트 부품의 파손 거동에 대한 응력 삼축성과 다공성의 영향을 실험적으로 특성화하고, 이를 정확하게 모델링하는 것이다. 또한, 주조 시뮬레이션에서 얻은 다공성 분포를 부품 시뮬레이션에 매핑하여 제안된 손상 모델의 유효성을 검증하고자 한다.

핵심 연구:

실제 다이캐스트 부품에서 채취한 시험편으로 인장, 압축, 전단 시험을 수행하여 응력 삼축성에 따른 파단 변형률을 측정했다. 이를 바탕으로 높은 삼축성 영역과 낮은 삼축성 영역을 구분하는 새로운 'Bi-Failure' 손상 모델을 개발했다. 또한, 주조 시뮬레이션으로 예측된 다공성 수준에 따라 항복 응력과 파단 변형률이 어떻게 변하는지를 모델링하는 관계식을 수립했다. 최종적으로, 개발된 모델을 적용한 부품 압축 시뮬레이션 결과를 실제 부품 시험 결과와 비교하여 모델의 예측 정확도를 검증했다.

5. 연구 방법론

연구 설계:

본 연구는 실험적 재료 특성 평가와 수치적 모델링을 결합한 방식으로 설계되었다. 실제 부품에서 채취한 시험편을 통해 다양한 응력 상태에서의 기계적 거동을 파악하고, 이를 기반으로 새로운 손상 모델(Bi-Failure)을 개발 및 보정하였다. 개발된 모델의 유효성은 실제 부품 시험과 시뮬레이션 결과의 비교를 통해 검증되었으며, 특히 주조 시뮬레이션에서 얻은 다공성 데이터를 연계하는 접근법을 포함했다.

데이터 수집 및 분석 방법:

• 실험 데이터: 부품의 여러 위치에서 절단된 시험편을 사용하여 인장, 압축, 전단 시험을 수행하고 응력-변형률 곡선 및 파단 변형률을 측정했다. 정적 압축 하에서 실제 부품 시험을 수행하여 하중-변위 곡선을 확보했다.
• 시뮬레이션 데이터: 주조 시뮬레이션을 통해 부품 내 수축 다공성의 분포를 계산했으며, 이는 CT 스캔을 통해 검증되었다. 이 다공성 데이터를 부품 시뮬레이션 모델에 매핑하여 초기 조건으로 사용했다.

연구 주제 및 범위:

본 연구는 특정 알루미늄 다이캐스트 합금 및 부품에 초점을 맞춘다. 연구의 핵심은 응력 삼축성과 초기 다공성에 의존하는 파단 변형률 기준에 기반한 손상 개시를 모델링하는 것이다.

6. 주요 결과:

주요 결과:

• 다이캐스트 알루미늄의 파손 거동은 응력 삼축성에 크게 의존하며, 인장, 압축, 전단 하에서 상이한 파손 모드를 보인다 (그림 3, 4).
• 제안된 Bi-Failure 모델은 높고 낮은 삼축성 영역을 분리하여, 단조로운 거동을 보이는 Johnson-Cook 모델보다 실험 데이터에 더 나은 일치를 보였다 (그림 4, 7).
• 다공성은 특히 인장 조건에서 유동 응력과 파단 변형률을 현저히 감소시켰다 (그림 5).
• 부품 수준 시뮬레이션에서 Johnson-Cook 모델은 손상으로 인한 하중 강하를 예측하지 못한 반면, Bi-Failure 모델은 만족스러운 예측을 제공했다 (그림 10).
• 가장 정확한 시뮬레이션 결과는 주조 시뮬레이션에서 매핑된 초기 다공성 분포를 포함한 Bi-Failure 모델을 사용했을 때 얻어졌다 (그림 10).

Figure Name List:

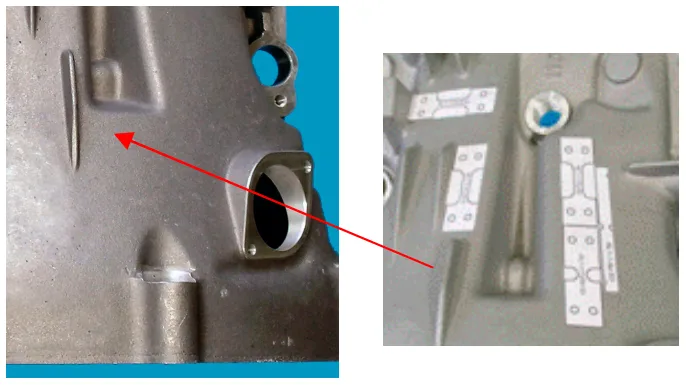

• Fig. 1: Aluminum die cast component and example for specimen extraction
• Fig. 2: Different specimens after tests
• Fig. 3: True stress vs. true strain curves of tension and compression specimens
• Fig. 4: Fracture strain vs. triaxiality from experiments and two damage models
• Fig. 5: Influence of porosity on flow stress and fracture strain
• Fig. 6: Fracture surface of a smooth flat specimen with different sizes of pores

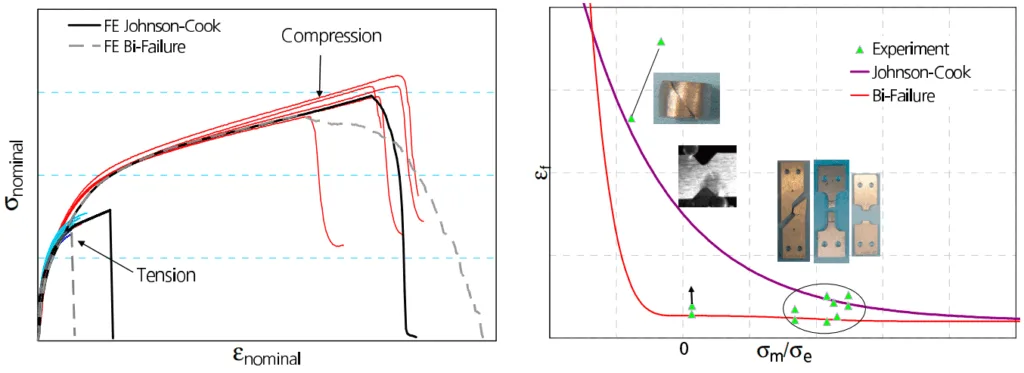

• Fig. 7: Measured and calculated nominal stress vs. nominal strain curves under tension and compression
• Fig. 8: Calculated damage pattern of tension and compression specimens

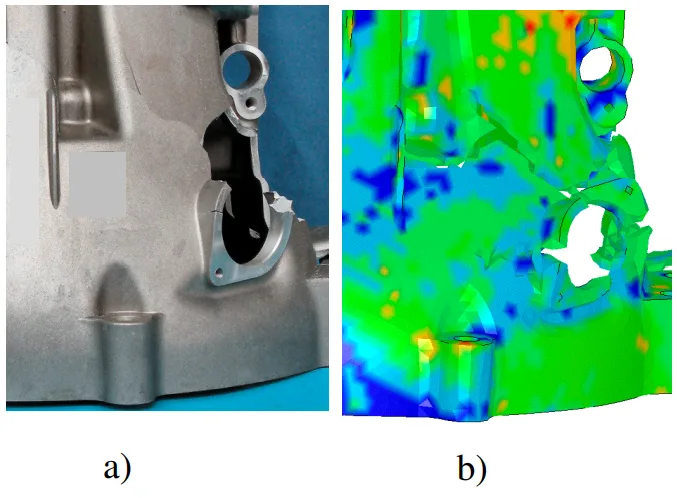

• Fig. 9: Damage pattern in experiment a) and in simulation with Bi-Failure model b)

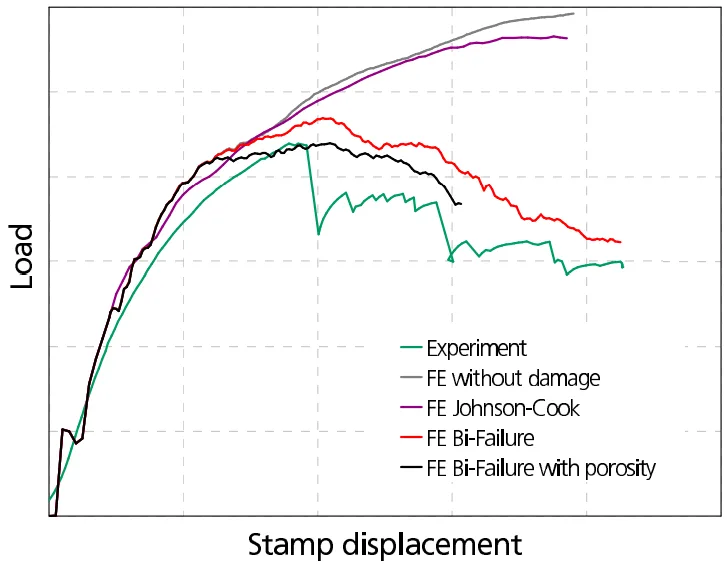

• Fig. 10: Measured and calculated load vs. stamp displacement curves of component tests

7. 결론:

알루미늄 다이캐스트 부품의 변형 및 손상 거동은 인장, 전단, 압축 하에서 특성화되었다. 응력 삼축성과 다공성이 파단 변형률에 미치는 영향을 모델링하기 위해 손상 모델이 개발되었다. 적용된 손상 모델과 관련 손상 곡선을 검증하기 위해 부품 시험이 수행되었다. 주조 시뮬레이션으로 계산된 다공성 분포는 부품의 손상 거동에 대한 다공성의 영향을 고려하기 위해 부품 모델에 매핑되었다. 유동 응력과 파단 변형률의 산포가 매우 크고 파단 변형률이 삼축성에 강하게 의존한다는 것이 밝혀졌다. 서로 다른 손상 모델을 사용한 부품 시뮬레이션은 적합한 손상 모델의 적용과 해당 손상 곡선의 결정이 알루미늄 다이캐스트 부품의 손상 거동을 신뢰성 있게 예측하는 데 필수적인 단계임을 보여준다.

8. 참고문헌:

• [1] C. Leppin, H. Hooputra, H. Werner, S. Weyer, R.V. Büchi, VIII International Conference on Computational Plasticity, COMPLAS VIII, E. Oñate and D. R. J. Owen (Eds), Ó CIMNE, Barcelona, 2005.
• [2] E. Flender, G. Hartmann, GIESSEREI 92 03/2005, 38-49.
• [3] K. Nahshon, J.W. Hutchinson, Euro. J. Mech. A/Solids, 2008, 27, 1-17.
• [4] F. Andrieux, D.-Z. Sun, to be published in International Journal of Materials Research.
• [5] G.R. Johnson, W.H. Cook, Engineering Fracture Mechanics, vol.21, No.1, 1985, pp.31-48.
• [6] A. Needleman, V. Tvergaard, J. Mech. Phys. Solids 35, 1987, S. 151-183.
• [7] M. Gologanu, J.B. Leblond, J. Devaux, J. Mech. Phys. Solids 41, 1993, S. 1723-1754.

전문가 Q&A: 자주 묻는 질문

Q1: 널리 알려진 Johnson-Cook 모델 대신 새로운 "Bi-Failure" 모델을 개발한 이유는 무엇인가요?

A1: Johnson-Cook 모델은 응력 삼축성이 증가함에 따라 파단 변형률이 단조롭게 감소한다고 가정합니다. 이는 낮은 삼축성 상태에서 발생하는 전단 파괴를 정확히 모사하지 못하는 한계가 있습니다. 논문의 그림 4에서 보듯이 Bi-Failure 모델은 이 영역의 거동을 별도로 모델링하여 정확도를 높였으며, 그림 10의 부품 시험 결과에서 Johnson-Cook 모델이 예측하지 못한 하중 강하를 성공적으로 예측했습니다.

Q2: 주조 시뮬레이션의 다공성 데이터를 부품 시뮬레이션 모델로 어떻게 전달했나요?

A2: 논문에 따르면, 주조 시뮬레이션과 부품 시뮬레이션의 유한요소(FE) 모델은 요소 크기와 형상이 다르기 때문에, 주조 시뮬레이션에서 계산된 다공성 분포를 부품 모델로 "매핑(mapped)"했다고 언급합니다. 이는 두 개의 서로 다른 메쉬 시스템 간에 데이터를 전달하는 과정을 의미하며, 실제 산업 현장에서 두 시뮬레이션을 연계할 때 필요한 핵심 기술입니다.

Q3: 논문에서는 재료 물성의 산포가 크다고 언급했는데, 모델은 이 산포를 어떻게 처리하나요?

A3: 모델 자체가 통계적 산포를 직접적으로 다루지는 않습니다. 대신, 산포의 주요 원인 중 하나인 '다공성'의 영향을 모델링합니다. 주조 시뮬레이션을 통해 얻은 '다공성 분포'를 부품 모델 전체에 매핑함으로써, 단일 평균 물성치를 사용하는 대신 위치에 따른 물성의 불균일성을 반영합니다. 그림 5는 모델이 다양한 다공성 수준에 따른 유동 응력과 파단 변형률의 변화를 어떻게 예측하는지 보여줍니다.

Q4: 모델 보정을 위한 실험 데이터의 한계는 무엇이었나요?

A4: 논문에서는 순수 전단(pure shear, T=0) 상태에서의 파단 변형률에 대한 실험 데이터가 없었다고 명시합니다. 따라서 이 중요한 지점에서의 파괴 거동은 다른 실험 데이터를 기반으로 한 외삽(extrapolation)이었으며, 그 타당성은 최종적으로 부품 시뮬레이션을 통해 검증되었습니다. 이는 모델 개발 시 실험 데이터 확보의 중요성을 보여줍니다.

Q5: 이 모델은 수축 다공성만 고려하나요, 아니면 가스 다공성도 포함하나요?

A5: 논문의 결론 부분에서 향후 연구 과제로 "가스 기공(gas pores) 또한 주조 시뮬레이션에서 다루어져야 한다"고 언급합니다. 이는 현재 연구가 주조 시뮬레이션으로 계산된 수축 다공성(shrinkage pores)에 주로 초점을 맞추었음을 시사합니다. 더 정확한 예측을 위해서는 다양한 유형의 결함을 고려하는 모델 개선이 필요합니다.

결론: 더 높은 품질과 생산성을 향한 길

알루미늄 다이캐스팅 부품의 신뢰성을 확보하기 위한 핵심은 주조 공정에서 발생하는 다공성과 같은 내부 결함이 최종 제품의 성능에 미치는 영향을 정확히 예측하는 것입니다. 본 연구의 알루미늄 다이캐스팅 손상 모델링 기법은 Bi-Failure 모델과 주조 시뮬레이션 데이터의 결합을 통해 기존의 한계를 뛰어넘는 예측 정확도를 달성할 수 있음을 증명했습니다. 이는 설계 단계에서부터 잠재적인 파손 위험을 예측하고 방지하여 더 높은 품질과 생산성을 달성하는 길을 열어줍니다.
