항공우주 등급 마그네슘 합금의 재활용: 고부가가치 희생 양극으로의 전환

폐기되는 항공기 부품을 재활용하여 기존 제품 대비 최대 75%의 비용 절감과 우수한 부식 방지 성능을 달성하는 혁신적인 공정 기술을 소개합니다.

이 기술 브리핑은 A. Buzaianu 외 저자들이 2008년에 발표한 학술 논문 "Recycling of magnesium alloys aeronautical parts for obtaining sacrificial anodes"를 기반으로 하며, HPDC(고압 다이캐스팅) 전문가를 위해 STI C&D의 전문가들이 요약 및 분석하였습니다.

Figure 3. Example of recycling of Mg-Zr-Nd aeronautical components (alloys type: RZ5).
Figure 3. Example of recycling of Mg-Zr-Nd aeronautical components (alloys type: RZ5).

키워드

  • 주요 키워드: 마그네슘 합금 재활용
  • 보조 키워드: 희생 양극, 항공우주 부품, 음극 방식, 용융 플럭스, 전기화학적 성능, AZ91, RZ5

Executive Summary

  • 과제: 페인트 코팅 및 복잡한 합금 성분을 포함하는 항공우주용 마그네슘 합금 폐기물은 재활용이 어렵고 비용이 많이 들어, 대부분 폐기되거나 저부가가치로 처리되었습니다.
  • 방법: 연구팀은 AZ91, Mg-Al-Li, RZ5 등 다양한 항공우주용 마그네슘 합금 스크랩을 재활용하기 위해 합금 종류별 맞춤형 용융 플럭스를 개발했습니다. 이 플럭스를 사용하여 스크랩을 재용해한 후, 강철 구조물 보호를 위한 희생 양극으로 주조하여 그 전기화학적 성능을 평가했습니다.
  • 핵심 성과: 재활용된 마그네슘 합금으로 제작된 희생 양극은 기존에 사용되던 아연(Zn), 납(Pb) 양극보다 우수한 전기화학적 성능을 보였습니다. 특히, 적절한 플럭스 처리를 통해 불순물과 산화물 문제를 효과적으로 제어할 수 있었습니다.
  • 결론: 이 연구는 폐기되는 항공우주용 마그네슘 부품을 고부가가치의 희생 양극으로 전환하는 것이 기술적으로 가능하고 경제적으로 매우 유리함을 입증했습니다. 이 공정을 통해 신재료 대비 최대 75%의 비용을 절감할 수 있습니다.

과제: 왜 이 연구가 HPDC 전문가에게 중요한가?

마그네슘 합금은 가볍고 가공성이 뛰어나지만, 높은 반응성과 산화 경향성 때문에 재활용이 까다롭습니다. 특히 항공우주 산업에서 발생하는 폐부품은 복잡한 합금 성분(Li, Zr, Nd 등)을 포함하고, 부식 방지를 위한 페인트나 크로메이트 표면 처리가 되어 있어 재활용 공정을 더욱 복잡하게 만듭니다. 이러한 기술적 장벽과 비용 문제로 인해 고가의 마그네슘 스크랩이 제대로 활용되지 못하는 것은 업계의 오랜 고민거리였습니다. 본 연구는 이처럼 처리하기 어려운 폐기물을 해수 환경이나 지하 매설 구조물의 부식을 방지하는 고부가가치 제품인 '희생 양극'으로 재탄생시키는 구체적인 방법론을 제시함으로써, 비용 절감과 자원 선순환이라는 두 가지 중요한 문제를 동시에 해결할 수 있는 길을 열었습니다.

접근 방식: 연구 방법론 분석

연구팀은 실제 폐기된 항공기 부품(Figure 1, 2, 3)을 수집하여 재활용 가능성을 평가했습니다. 연구의 핵심은 재용해 과정에서 발생하는 산화 및 불순물 문제를 해결하는 것이었으며, 이를 위해 다음과 같은 접근 방식을 사용했습니다.

  • 맞춤형 플럭스 개발: 연구팀은 재활용 대상 합금의 특성에 맞춰 세 가지 종류의 보호 및 정련용 플럭스를 설계했습니다.
    • Flux 1 (AZ91 등 비-지르코늄계): MgCl₂, KCl, BaCl₂ 등을 기반으로 범용 Mg-Al 합금용으로 설계되었습니다.
    • Flux 2 (RZ5 등 지르코늄계): 지르코늄 함유 합금의 특성을 고려하여 BaCl₂, MgF₂ 등의 조성을 최적화했습니다.
    • Flux 3 (Mg-Li계): 산화성이 강한 리튬을 제어하기 위해 NaF-LiCl-NaCl계를 기반으로 한 저융점 플럭스를 사용했습니다.
  • 재용해 및 주조: 가스 전기로에서 각 합금 스크랩을 맞춤형 플럭스와 함께 용해했습니다. 용탕의 성분 분석 후, 목표 조성에 맞춰 조정한 뒤 금속 주형을 사용하여 다양한 형태의 희생 양극(Figure 4a, 4b, 4c)으로 주조했습니다.
  • 성능 평가: 제작된 희생 양극의 전기화학적 특성을 평가하기 위해 인공 해수(3% NaCl 용액) 환경에서 부식 전위, 갈바닉 쌍 전압, 양극 전류 밀도 등을 측정했습니다. 또한, 필립스 SEM-515 현미경을 사용하여 합금의 미세구조와 부식 양상을 분석했습니다.

핵심 성과: 주요 발견 및 데이터

본 연구를 통해 재활용 마그네슘 합금의 희생 양극으로서의 우수성과 공정의 경제성이 입증되었습니다.

  • 우수한 전기화학적 성능: 재활용된 합금으로 만든 양극은 순수 마그네슘(99.9%) 양극보다 훨씬 낮은(더 활성적인) 전위를 나타냈습니다. Figure 5에서 볼 수 있듯이, 특히 Mg-Pb-Al 합금은 -1700mV 이상의 매우 낮은 전위를 보여 강력한 방식 성능을 기대할 수 있게 했습니다.
  • 합금 원소의 영향: Pb, Cd, Li, Nd와 같은 특정 합금 원소들이 양극의 용해 특성과 전위에 큰 영향을 미쳤습니다. 예를 들어, Figure 6과 Figure 7은 Cd과 Pb가 첨가되었을 때 입계(grain boundary)를 따라 선택적인 용해가 일어나는 것을 보여주며, 이는 양극 표면의 균일한 소모에 기여합니다. Figure 8의 Mg-Li 합금은 균일한 미세구조로 안정적인 성능을 보였습니다.
  • 불순물 제어: Fe, Ni, Cu와 같은 불순물은 양극의 효율을 저하시키는 주요 원인입니다. 연구에서는 망간(Mn) 함량을 높여 Fe와 Ni의 악영향을 억제하고, 맞춤형 플럭스를 사용하여 불순물을 효과적으로 제거했습니다(Table II 참조).
  • 비용 절감 효과: 연구 결과, 수집, 운송, 분해, 재용해 및 성분 조정 비용을 모두 포함하더라도, 재활용 재료를 사용하면 신재료 대비 양극 제조 비용을 약 75%까지 절감할 수 있다고 결론지었습니다.

귀사의 HPDC 운영을 위한 실질적 시사점

본 연구 결과는 실제 제조 환경에 다음과 같은 중요한 시사점을 제공합니다.

  • 공정 엔지니어를 위해: 본문에 기술된 세 가지 유형의 플럭스(Flux 1, 2, 3) 조성은 다양한 종류의 마그네슘 스크랩을 처리하기 위한 자체 재활용 공정을 개발하는 데 중요한 기초 자료를 제공합니다. 특히 페인트나 복합 합금 스크랩 처리 시 어떤 화학 성분을 고려해야 하는지에 대한 명확한 가이드라인을 얻을 수 있습니다.
  • 품질 관리를 위해: Figure 5에 나타난 합금 조성과 전기화학적 전위의 상관관계는 최종 제품인 희생 양극의 성능을 예측하고 관리하는 데 유용한 지표가 될 수 있습니다. 미세구조 분석(Figure 6-9)을 통해 양극의 용해 거동을 예측하고 품질 일관성을 확보할 수 있습니다.
  • 원가 및 지속가능성 관리를 위해: 이 연구는 마그네슘 스크랩을 더 이상 폐기물이 아닌 고부가가치 원료로 활용할 수 있는 구체적인 방법을 제시합니다. 이를 통해 원자재 비용을 최대 75%까지 획기적으로 절감하고, 폐기물 감소를 통해 기업의 지속가능성 목표 달성에 기여할 수 있습니다.

논문 상세 정보

Recycling of magnesium alloys aeronautical parts for obtaining sacrificial anodes

1. 개요:

  • 제목: Recycling of magnesium alloys aeronautical parts for obtaining sacrificial anodes
  • 저자: A. Buzaianu, G. Popescu, C.A. Popescu, A.F. Olteanu, I. Rusu, P. Motoiu
  • 발표 연도: 2008
  • 게재처: ResearchGate (Article)
  • 키워드: Magnesium recycling, disassembling aeronautical parts, sacrificial anodes, magnesium electrochemical performances.

2. 초록:

최근 몇 년 동안 마그네슘 재활용 야금 기술은 새로운 유형의 합금을 개발했으며, 그중 일부는 특별한 전기화학적 특성을 나타냅니다. 이들의 응용은 에너지 변환 기술 분야에서 활발히 이루어지고 있습니다. 본 논문은 항공 부품 및 마그네슘 합금 부품의 분해에서 발생하는 스크랩 재료의 재활용에 대한 일부 기술 데이터를 소개하며, 페인트칠된 마그네슘 부품의 재활용 문제도 해결하고자 합니다. 이 접근 방식은 폐기된 부품이나 재용해 재료의 잉여분을 재활용하여 환경 영향과 비용을 줄이기 위한 우수한 품질의 방법을 확립하는 것을 목표로 합니다. 양극 재료로 사용되는 마그네슘 기반 합금은 기존에 사용되던 아연, 납 등과 비교하여 구조적 특성의 높은 균일성과 우수한 전기화학적 성능을 특징으로 합니다. 해수에서 작동하는 희생 양극으로 사용되는 마그네슘 합금의 비전통적인 응용 분야에서는 특수 합금 원소가 양극 공정을 개선하는 데 기여합니다. 이러한 합금 원소가 마그네슘 희생 양극에 미치는 영향을 연구했습니다. 재활용 재료를 양극 제조에 사용하면 신재료 비용의 최대 75%까지 마그네슘 합금 비용을 절감할 수 있으며, 이는 성형 공장에서 정련소까지의 수집 및 운송, 재용해 및 조성 조정의 전체 순서에 대한 비용을 포함합니다.

3. 서론 요약:

마그네슘 합금은 낮은 밀도, 우수한 성형 및 기계 가공성, 특별한 전기화학적 특성 및 높은 재활용 잠재력으로 인해 가치 있는 재료입니다. 마그네슘 합금 사용 비용이 높다는 잘못된 인식이 있지만, 이는 부분적으로 2차 재료 공급업체의 부족과 다목적 응용을 위한 기존 마그네슘 합금의 효율적인 대체를 제공할 다양한 사용자 산업의 노하우 부족에 기인합니다. 이러한 상황은 최근 마그네슘 산업이 새로운 합금과 코팅을 개발하고 가공 기술을 개선하도록 자극했습니다. 결과적으로 마그네슘 공급이 크게 확대되었고, 마그네슘 합금의 완전한 재활용을 달성하기 위한 연구 개발 노력도 활발해졌습니다.

4. 연구 요약:

연구 주제의 배경:

항공우주 산업에서 사용되는 마그네슘 합금은 경량화에 필수적이지만, 사용 후 발생하는 스크랩, 특히 페인트 코팅이 있거나 복잡한 합금 원소를 포함하는 부품은 재활용이 어렵습니다. 이러한 고부가가치 재료를 효과적으로 재활용하여 새로운 가치를 창출하는 기술이 필요합니다.

이전 연구 현황:

기존의 희생 양극 재료는 주로 아연(Zn), 알루미늄(Al) 등이 사용되었으나, 마그네슘(Mg)은 더 높은 구동 전위를 제공하여 특히 해수나 토양과 같은 고저항 환경에서 더 효과적인 방식(cathodic protection)을 제공할 수 있습니다. 그러나 순수 마그네슘은 과도한 자체 부식으로 효율이 낮아, 합금화를 통한 성능 개선 연구가 진행되어 왔습니다.

연구 목적:

본 연구의 목적은 폐기된 항공우주용 마그네슘 합금 부품(도장된 부품 포함)을 재활용하여, 해수 및 지하 환경에서 강철 구조물을 보호하기 위한 고성능 희생 양극을 제조하는 경제적이고 효율적인 공정을 개발하는 것입니다. 이를 통해 폐기물 문제를 해결하고 원가 경쟁력을 확보하고자 합니다.

핵심 연구:

연구는 다양한 종류의 마그네슘 스크랩(AZ91, Mg-Al-Li, RZ5)을 대상으로 재용해 공정을 최적화하는 데 초점을 맞췄습니다. 특히, 합금의 종류와 불순물(페인트 등)에 따라 맞춤형 플럭스(flux)를 개발하고 적용하여 금속 회수율을 높이고 최종 제품의 품질을 확보했습니다. 제작된 양극은 인공 해수 환경에서 전기화학적 성능(전위, 효율 등)을 평가하여 상용 가능성을 검증했습니다.

5. 연구 방법론

연구 설계:

연구는 실제 항공기 부품 스크랩을 재료로 사용하여 실험실 규모의 재용해 및 주조 실험으로 설계되었습니다. 합금 종류에 따라 세 가지 다른 플럭스(Flux 1, 2, 3)를 설계하여 그 효과를 비교 평가했습니다. 최종적으로 주조된 양극 시편의 미세구조와 전기화학적 특성을 분석하여 재활용 공정의 유효성을 검증했습니다.

데이터 수집 및 분석 방법:

  • 화학 성분 분석: 용해 후 용탕 샘플을 채취하여 화학 성분을 분석했습니다.
  • 재용해 실험: 가스 전기로와 Armco 철제 도가니를 사용하여 재용해를 수행했습니다. 온도는 Pt/Pt-Rh10 열전대로 측정 및 제어되었습니다.
  • 전기화학적 성능 평가: 인공 해수(3% NaCl 용액)에서 고감도 전압계를 사용하여 각 합금의 특성 전위를 측정했습니다. 또한, 강철 음극과의 갈바닉 쌍을 형성하여 단락 전류와 수소 발생량을 측정하여 양극 용해 속도를 평가했습니다.
  • 미세구조 분석: 필립스 SEM–515 주사전자현미경(EDS 및 WDS 시스템 장착)을 사용하여 양극의 표면 및 단면 미세구조를 관찰했습니다.

연구 주제 및 범위:

본 연구는 항공우주용 마그네슘 합금 스크랩(AZ91, Mg-Al-Li, RZ5 등)의 재활용에 국한됩니다. 주요 연구 주제는 (1) 페인트 코팅 및 복합 합금 성분을 포함한 스크랩의 재용해 기술, (2) 재용해 공정을 위한 맞춤형 플럭스 개발, (3) 재활용 합금으로 제조된 희생 양극의 전기화학적 성능 평가입니다.

6. 주요 결과:

주요 결과:

  • 재활용 공정을 통해 신재료 대비 최대 75%의 비용 절감이 가능함을 확인했습니다.
  • 합금 종류별로 특화된 플럭스(Flux 1, 2, 3)를 사용하여 85-90% 이상의 높은 금속 회수율을 달성하고 불순물을 효과적으로 제어했습니다.
  • 재활용된 마그네슘 합금으로 제작된 희생 양극은 Table III와 Figure 5에서 보듯이, -1600mV에서 -1735mV에 이르는 우수한 구동 전위를 나타냈습니다. 이는 기존 양극 재료보다 뛰어난 성능입니다.
  • 합금 원소인 Pb, Cd, Li, Nd 등은 양극의 미세구조와 용해 거동에 직접적인 영향을 미쳤습니다. Mg-Li-Al 및 Mg-Nd-Zn 합금은 21-23 g/m²h의 낮은 양극 용해 속도를 보여 가장 안정적인 성능을 기록했습니다.
  • 미세구조 분석 결과(Figures 6-9), 양극의 용해는 주로 입계를 따라 선택적으로 진행되며, 이는 최종적으로 양극 표면의 균일한 소모와 전위 안정화에 기여하는 것으로 나타났습니다.

Figure 이름 목록:

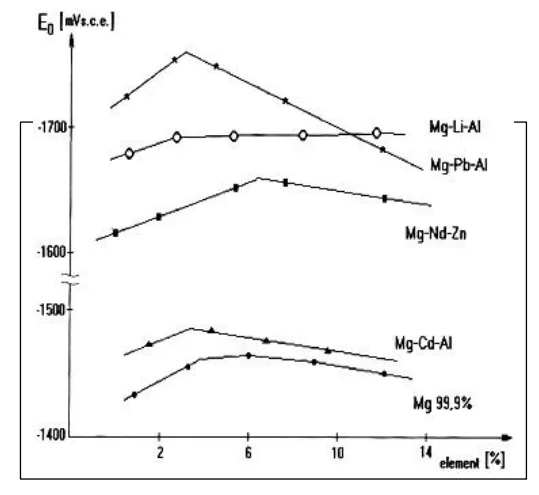

Figure 5. The electrochemical potential variation in seawater for the recycled alloy, in comparison with the pure Mg sacrificial anodes.
Figure 5. The electrochemical potential variation in seawater for the recycled alloy, in comparison with the pure Mg sacrificial anodes.

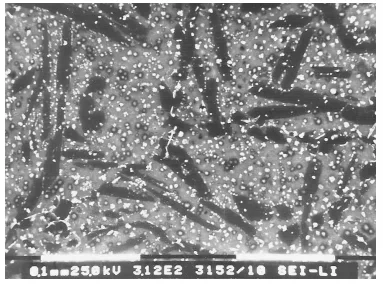

Figure 8. SEI image of Mg-Li sacrificial anode with 8Li% (-1650mVe.s.c). Inter-metallic compound on the boundary grains and structural homogeneity of matrix
Figure 8. SEI image of Mg-Li sacrificial anode with 8Li% (-1650mVe.s.c). Inter-metallic compound on the boundary grains and structural homogeneity of matrix
  • Figure 1. Example of recycling Mg-Al-Zn aeronautical components (alloys type: AZ 91 )
  • Figure 2. Example of recycling of Mg-Al-Li aeronautical components
  • Figure 3. Example of recycling of Mg-Zr-Nd aeronautical components (alloys type: RZ5).
  • Figure 4. Cast anodes for cathodic protection obtained from recycled magnesium base alloys for specific requirements and flexible uses. ( Conformity to METAV specification)
  • Figure 5. The electrochemical potential variation in seawater for the recycled alloy, in comparison with the pure Mg sacrificial anodes.
  • Figure 6. SEI image of Mg-Cd-Al sacrificial anode with 1.5%Cd (-1250 mV e.s.c). Inter-granular selective solution in anode matrix.
  • Figure 7. Image of Mg-Pb-Al sacrificial anode with 1.5%Pb (-1250 mVe.s.c). Inter-granular selective solution in anode matrix.
  • Figure 8. SEI image of Mg-Li sacrificial anode with 8Li% (-1650mVe.s.c). Inter-metallic compound on the boundary grains and structural homogeneity of matrix
  • Figure 9. SEI image of the structure of quaternary compounds Mg-Al-Zn and 1%Zn wt. (-1357 mV e.s.c ).

7. 결론:

페인트칠된 항공우주용 마그네슘 합금 부품을 재활용하여 희생 양극을 얻기 위해, 연구팀은 다양한 부품 분해 과정에서 생성된 여러 조성의 합금을 실험했습니다. 모든 경우에서 입계를 따라 선택적인 양극 용해가 관찰되었으며, 이는 최종적으로 양극 표면의 상대적 균질화와 "혼합" 전위의 안정화로 이어졌습니다. 제시된 마그네슘 재활용 합금에서 Ni와 Fe가 양극 효율에 미치는 부정적인 영향은 높은 망간 함량으로 억제되었지만, Ni 함량이 0.05% wt.로 증가하면 효율이 급격히 떨어졌습니다. 재활용 마그네슘 합금으로 만든 양극은 파이프라인, 탱크, 선박 수중 선체, 덕트 내 케이블 및 혼잡한 지역의 구조물을 포함한 다양한 구조물을 보호하는 데 사용될 수 있습니다. 재활용 재료를 양극 제조에 사용하면 수집, 운송, 분해, 재용해 및 조성 조정 비용을 포함하여 이러한 유형의 제품 총비용의 약 75%까지 마그네슘 합금 비용을 절감할 수 있습니다.

8. 참고 문헌:

    1. A.Buzaianu, M. Corban, I. Ciupitu, Roxana Trusca and P. Nita, Some Design Considerations for Magnesium Sacrificial Anodes, in URB-CORR Sibiu Romania, Vol. Study and Control of Corrosion in the Perspective of Sustainable Development of Urban Distribution Grids, ISBN: 973-718-259-6, Ed. PRINTECH Printhouse (2005), p. 40-45 .
    1. H.T. Gao, G.H. Wu, W. J. Ding, Y.P. Zhu, Recycling of Magnesium Alloy AZ91 Scrap by a B2O3- Containing Flux, Journal of Materials Science, Vol.39, Nr.21 (2004) p. 6449-6456.
    1. E.D.Morales, E.Ghali, N.Hort,W.Dietzel,K.U.Kainer,Corrosion Behavior of Magnesium Alloys with RE Additions in Sodium Chloride Solution, Materials Science Forum 419-422 (2003), p.867-872.
    1. K.Kimura, K.Nishii and M.Kawarada, Recycling Magnesium Alloy Housings for Notebook Computers, Fujisu Sci. Tech, J. 38,1.Tokyo (2002), p.102-110.
  • 5.K. Koichi, N. Kouta and K. Motonobu, Mater.Trans. 43 (2002), p.2516.

결론 및 다음 단계

이 연구는 CFD에서 [핵심 공정/결과]를 향상시키기 위한 가치 있는 로드맵을 제공합니다. 이 연구 결과는 품질을 개선하고, 결함을 줄이며, 생산을 최적화하기 위한 명확하고 데이터 기반의 경로를 제시합니다.

STI C&D는 고객의 가장 어려운 기술적 문제를 해결하기 위해 최첨단 산업 연구를 적용하는 데 전념하고 있습니다. 이 백서에서 논의된 문제가 귀하의 연구 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 고급 원칙을 귀하의 연구에 적용하는 방법에 대해 논의해 주시기 바랍니다.

전문가 Q&A:

  • Q1: 이 연구의 핵심 목표는 무엇이며, 왜 중요한가요?
    • A1: 이 연구의 핵심 목표는 폐기되는 항공우주용 마그네슘 합금 부품을 재활용하여 고부가가치의 희생 양극을 제조하는 경제적이고 효율적인 공정을 개발하는 것입니다. 이는 고가의 재료를 폐기하는 대신 자원을 선순환시키고, 신재료 대비 제조 비용을 획기적으로 절감할 수 있다는 점에서 중요합니다. (논문 Abstract 및 Conclusion 기반)
  • Q2: 페인트 코팅이 있는 마그네슘 부품을 재활용할 때 발생하는 주요 문제는 무엇이며, 이 연구에서는 어떻게 해결했나요?
    • A2: 페인트 코팅은 재용해 과정에서 불순물로 작용하여 용탕을 오염시키고 염(salt flux) 소비를 증가시킵니다. 연구에서는 용해 전에 블라스팅 연마나 스트리핑 같은 방법으로 크로메이트 필름을 부분적으로 제거하고, 용해 중에는 산화막과 표면 오염물질을 흡수할 수 있도록 계면 에너지를 낮추는 특수 설계된 플럭스를 사용하여 이 문제를 해결했습니다. (논문 "2.2 The influence of the presence of paint coatings" 섹션 기반)
  • Q3: 재활용된 마그네슘 합금으로 만든 희생 양극의 성능은 어떠했나요?
    • A3: 성능은 매우 우수했습니다. 재활용 합금 양극은 순수 마그네슘보다 더 활성적인(낮은) 전위를 보였으며, 특히 Mg-Pb-Al, Mg-Cd-Al, Mg-Nd-Zn 합금은 -1600mV에서 -1735mV 사이의 높은 구동 전위를 나타냈습니다. 이는 강철 구조물에 대한 강력한 부식 방지 효과를 의미합니다. (논문 Table III 및 Figure 5 데이터 기반)
  • Q4: 이 재활용 공정을 통해 얻을 수 있는 가장 큰 경제적 이점은 무엇인가요?
    • A4: 가장 큰 경제적 이점은 비용 절감입니다. 연구에 따르면, 스크랩의 수집, 운송, 분해, 재용해 및 성분 조정에 드는 모든 비용을 고려하더라도, 신재료를 사용하는 것에 비해 양극 제조 비용을 약 75%까지 줄일 수 있습니다. (논문 Abstract 및 Conclusion 기반)
  • Q5: 합금 원소(Li, Pb, Cd, Nd)는 희생 양극의 성능에 어떤 영향을 미치나요?
    • A5: 이들 합금 원소는 양극의 전위를 낮추고(더 활성화시키고) 용해 특성을 개선하는 데 중요한 역할을 합니다. 예를 들어, Pb와 Cd는 입계를 따라 선택적 용해를 유도하여 양극의 균일한 소모를 돕고, Li와 Nd는 합금의 미세구조를 균일하게 하여 안정적인 양극 용해 속도를 보이는 데 기여했습니다. (논문 "3. Results and discussion" 및 Figures 6-9 기반)
