이 기술 요약은 Roger Lumley가 2016년 제51회 AFI 및 제16회 ADCA 컨퍼런스에서 발표한 논문 "Are the Mechanical Properties of High Pressure Die-Castings Directional?"을 기반으로 작성되었습니다. CASTMAN 전문가들이 Gemini, ChatGPT, Grok과 같은 LLM AI의 도움을 받아 HPDC 전문가를 위해 분석 및 요약했습니다.
키워드
- 주요 키워드: HPDC 기계적 특성 방향성
- 부차적 키워드: 고압 다이캐스팅, Al-Si-Cu 합금, 이방성 특성, 금속 흐름 방향, 파괴 저항, 미세구조 결함, 열처리
요약
- 도전 과제: 고압 다이캐스팅(HPDC)에서 금속 흐름 방향에 따른 기계적 특성의 변동성은 부품 성능에 영향을 미칠 수 있습니다.
- 연구 방법: Al-Si-Cu 합금으로 제작된 얇은 벽 주조 부품의 인장 및 파괴 특성을 금속 흐름 방향에 따라 다양한 방향으로 시험했습니다.
- 주요 발견: 인장 연성과 파괴 저항은 결함이 금속 흐름과 정렬됨에 따라 이방성을 보입니다.
- 결론: 게이팅 설계와 금속 흐름 방향은 HPDC 부품 성능을 최적화하는 데 중요합니다.
도전 과제: HPDC 전문가에게 이 연구가 중요한 이유
수십 년 동안 HPDC 엔지니어들은 얇은 벽 주조 부품에서 일관된 기계적 특성을 달성하는 데 어려움을 겪어 왔습니다. 인장 강도, 연성, 파괴 저항의 변동성은 특히 자동차 및 항공우주 부품과 같은 까다로운 응용 분야에서 부품 신뢰성을 저하시킬 수 있습니다. Roger Lumley의 논문 "Are the Mechanical Properties of High Pressure Die-Castings Directional?"은 금속 흐름 방향이 이러한 특성에 영향을 미치는지 조사하며, 이방성(방향 의존적 특성)이 중요한 요소일 수 있음을 밝혔습니다. 이는 부품 품질과 내구성을 향상시키려는 전문가들에게 특히 중요한 연구입니다.
연구 접근법: 방법론 분석

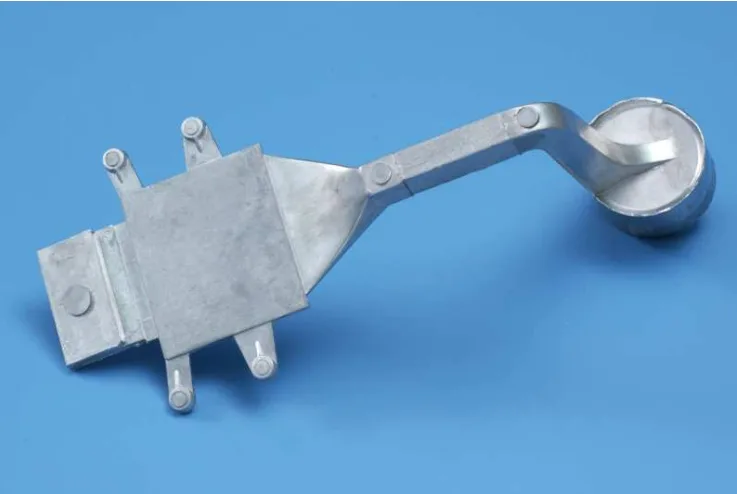

이방성을 조사하기 위해 연구진은 HPDC를 사용하여 Al-Si-Cu 합금으로 판형 얇은 벽 주조 부품을 제작했습니다. 금속 흐름 방향에 대해 평행 및 수직 방향으로 절단한 샘플에 대해 인장 및 파괴 시험을 수행했습니다. 연구는 주조 상태, T4(용체화 처리 및 급냉), T6(용체화 처리, 급냉 및 시효 경화) 세 가지 조건에서 시험을 진행했습니다. 방법론은 금속 흐름에 영향을 받은 미세구조 결함이 기계적 특성에 어떤 영향을 미치는지에 초점을 맞췄으며, 결과는 논문의 Table 1과 Table 2에 정리되었습니다.
주요 발견: 핵심 결과 및 데이터
이 연구는 HPDC 부품의 기계적 특성이 금속 흐름 방향에 따라 정렬된 미세구조 결함으로 인해 상당한 이방성을 보인다는 것을 밝혔습니다:
- 결과 1: 인장 연성은 응력 축이 금속 흐름 방향에 대해 수직일 때 더 낮아지는 등, 금속 흐름 방향에 따라 달라집니다(Table 1 및 Table 2).

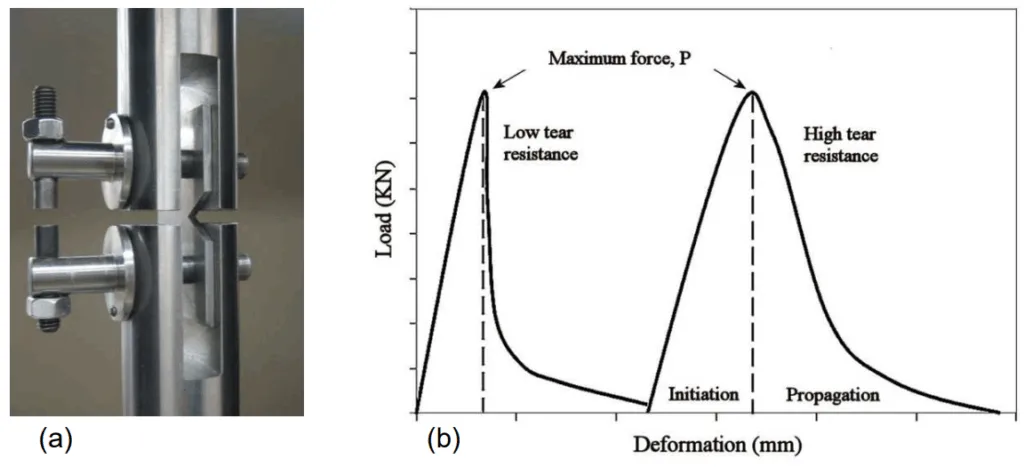

- 결과 2: 파괴 저항도 이방성을 보이며, T6 조건에서 FT(흐름-수직) 방향 샘플이 더 높은 평균 인열 강도를 나타냅니다(Page 4).
- 결과 3: Figure 4에 나타난 미세구조 증거는 연속 및 비연속 결함이 금속 흐름 방향과 정렬되어 기계적 특성에 영향을 미친다는 것을 보여줍니다.
- 결과 4: 이방성은 주조 상태, T4, T6 조건에서 모두 지속되며, 열처리가 결함 정렬의 영향을 완전히 완화하지 못함을 시사합니다.
HPDC 제품에 대한 실제적 시사점
이 논문의 결과는 HPDC 작업을 최적화하는 데 실질적인 통찰을 제공합니다:
- 공정 엔지니어: Figure 4에서 보듯이 결함이 금속 흐름과 정렬되므로, 흐름 방향을 제어하는 게이팅 시스템 최적화는 이방성을 줄이고 연성 및 파괴 저항을 향상시킬 수 있습니다.
- 품질 관리: 주요 응력 영역에서 결함 방향을 모니터링하면 잠재적 약점을 식별하는 데 도움이 될 수 있으며, 이는 결함 정렬이 기계적 성능 저하와 관련이 있다는 연구 결과와 연결됩니다(Conclusion).
- 다이 설계: 게이팅 및 러너 설계는 예상 응력 방향에 대해 결함 정렬을 최소화하도록 금속 흐름 방향을 고려해야 하며, 이는 부품 신뢰성을 향상시킬 수 있습니다(Conclusion).
논문 세부 정보
Are the Mechanical Properties of High Pressure Die-Castings Directional?
1. 개요:
- 제목: Are the Mechanical Properties of High Pressure Die-Castings Directional?
- 저자: Roger Lumley
- 출판 연도: 2016
- 저널/학회: 제51회 AFI 및 제16회 ADCA 컨퍼런스
- 키워드: HPDC, Al-Si-Cu 합금, 이방성 특성, 금속 흐름, 파괴 저항, 미세구조 결함, 열처리
2. 초록:
이 연구는 HPDC로 제작된 얇은 벽 Al-Si-Cu 합금 주조 부품의 인장 및 파괴 특성을 조사하여 금속 흐름 방향이 기계적 특성에 영향을 미치는지 확인했습니다. 결과는 인장 연성과 파괴 저항에서 이방성을 보여주며, 이는 미세구조 결함 정렬에 기인하며, 구조적 다이캐스트 부품의 게이팅 설계에 시사점을 제공합니다.
3. 서론:
서론에서는 Al-Si-Cu/Mg 합금이 HPDC에서 약 50%를 차지한다고 강조합니다. 열처리는 인장 특성을 향상시킬 수 있지만 파괴 인성을 저하시킬 수 있습니다. 이 연구는 금속 흐름 방향이 기계적 특성의 이방성을 유발하는지, 그리고 부품 성능에 어떤 영향을 미치는지 조사합니다(Page 1).
4. 연구 요약:
연구 주제의 배경:
HPDC 부품은 자동차 및 항공우주 산업에서 중요하며, 일관된 기계적 특성이 필수적입니다. 금속 흐름으로 인한 이방성은 부품 신뢰성에 영향을 미칠 수 있습니다.
기존 연구 현황:
이전 연구(Ref. [1], [2])는 열처리된 HPDC 부품이 높은 강도를 달성할 수 있지만 파괴 인성이 손상될 수 있음을 확인했습니다. 파괴 저항을 위한 맞춤형 합금도 탐구되었습니다(Ref. [3]).
연구 목적:
금속 흐름 방향이 HPDC 부품의 인장 및 파괴 특성에 영향을 미치는지, 그리고 미세구조 결함의 역할을 이해하는 것입니다.
핵심 연구:
주조 상태, T4, T6 조건에서 얇은 벽 Al-Si-Cu 합금 주조 부품을 시험하여 금속 흐름 방향에 따른 기계적 특성을 비교했습니다(Page 1).
5. 연구 방법론
연구 설계:

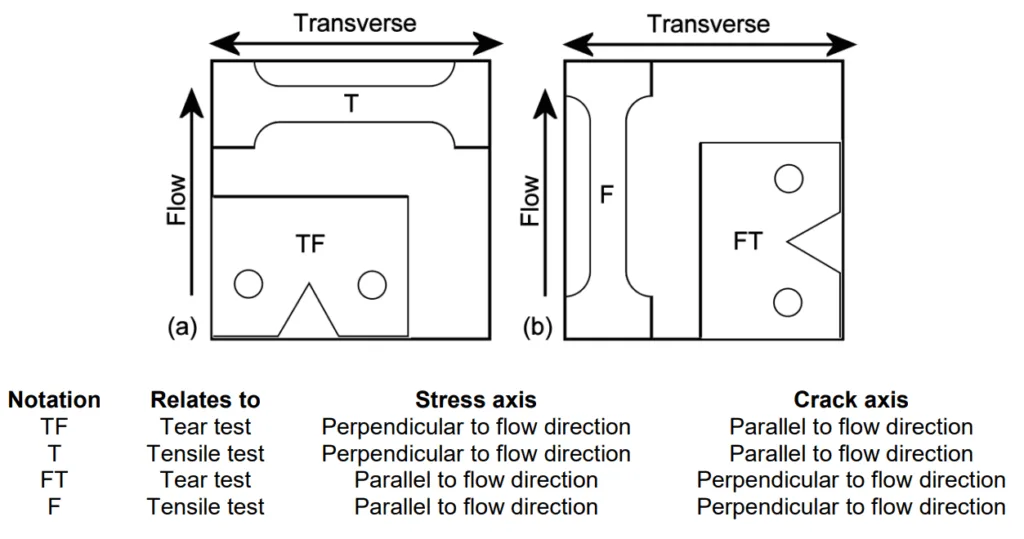

HPDC로 판형 주조 부품을 제작하고, 금속 흐름에 대해 평행 및 수직(FT 방향)으로 샘플을 절단하여 인장 및 파괴 시험을 수행했습니다.
데이터 수집 및 분석 방법:
인장 및 파괴 특성을 측정하고, 결과를 Table 1과 Table 2에 정리했습니다. Figure 4를 통해 결함 정렬을 미세구조적으로 분석했습니다.
연구 주제 및 범위:
Al-Si-Cu 합금 HPDC 부품의 이방성, 특히 인장 연성과 파괴 저항에 초점을 맞췄으며, 다양한 열처리 조건에서 조사했습니다(Page 1, 5).
6. 주요 결과:
주요 결과:
- 인장 연성과 파괴 저항은 금속 흐름 방향에 따라 달라집니다(Table 1 및 Table 2).
- T6 조건에서 FT 방향 샘플은 더 높은 인열 강도를 보였습니다(Page 4).
- 미세구조 결함은 금속 흐름 방향과 정렬되어 기계적 특성에 영향을 미칩니다(Figure 4).
- 이방성은 주조 상태, T4, T6 조건에서 모두 지속됩니다(Page 5).
Figure 이름 목록:

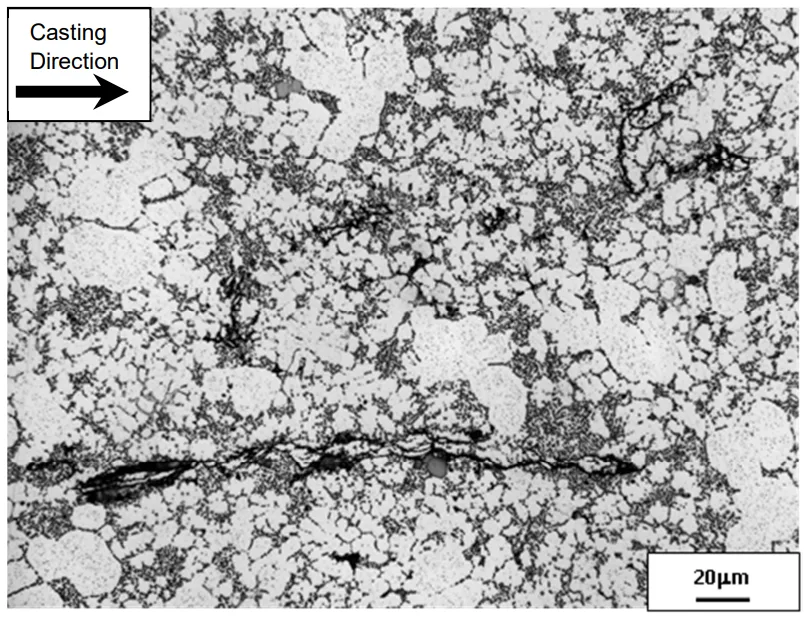

- Figure 4: Examples of continuous and discontinuous defects present in high pressure diecast plates, where the defects orientation align with the direction of metal flow.
7. 결론:
HPDC 부품의 기계적 특성은 금속 흐름 방향에 따라 정렬된 결함으로 인해 방향성을 보입니다. 이방성을 최소화하려면 금속 흐름과 응력 방향 간의 관계를 고려한 게이팅 설계가 필요하며, 이는 실패 메커니즘에 영향을 미칩니다(Page 5).
8. 참고문헌:
- [1] R. Lumley, R. G. O’Donnell, D.R. Gunasegaram, M. Givord, Met. and Mat. Trans. A, 2007, 3A, 2544-2547,4
- [2] F.N. Lumley and J.R. Griffiths, Cont. Proc. 1122" Metalcasting Congress, NADCA, 2008, paper T08-042.
- [3] R.N. Lumley, M. Gershenzon, D.R. Gunasegaram, A.C. Yob. International Patent Application PCTAL2000/005/52, 2009.
- [4] E.J. Vinarek, High Integrity Die Casting Processes, John Wiley and Sons, USA, p 13-20.
- [5] C.M. Gourlay, H.I. Laukli, A.K. Dahle. Metallurgical Transactions A. 35, #9, pp. 2811. 2811(11), 2004.
전문가 Q&A: 주요 질문에 대한 답변
Q1: 파괴 저항을 개선하기 위해 이 연구에서 확인된 가장 중요한 요소는 무엇인가요?
A1: 연구는 미세구조 결함이 금속 흐름 방향과 정렬되는 것이 가장 중요한 요소라고 결론지었으며, 이는 Conclusion과 Figure 4에 의해 뒷받침됩니다.
Q2 Sex: 합금의 종류에 따라 이 결과가 적용되나요, 아니면 특정 합금에만 적용되나요?
A3: 연구는 Al-Si-Cu 합금을 대상으로 수행되었으며, 다른 합금에 대한 적용 가능성은 추가 조사가 필요합니다(Methodology, Page 1).
Q4: 연구진은 어떤 특정 측정 또는 시뮬레이션 기술을 사용했나요?
A4: 연구진은 인장 및 파괴 시험과 광학 현미경을 통한 미세구조 분석(Figure 4)을 사용하여 결함 정렬과 그 영향을 정량화했습니다(Methodology, Page 5).
Q5: 논문에 따르면 주요 한계 또는 향후 연구 분야는 무엇인가요?
A5: 논문은 명시적인 한계를 언급하지 않았지만, Conclusion에서 금속 흐름으로 인한 이방성을 완화하기 위해 게이팅 설계를 최적화하는 추가 연구가 필요함을 암시합니다(Page 5).
Q6: 다이캐스팅 시설에 이 논문이 주는 직접적이고 실제적인 교훈은 무엇인가요?
A6: 핵심 교훈은 금속 흐름 방향을 제어하는 게이팅 최적화가 이방성 기계적 특성을 줄여 부품 신뢰성을 향상시킬 수 있다는 것입니다(Conclusion, Page 5).
결론 및 다음 단계
이 연구는 금속 흐름이 결함 정렬에 미치는 영향을 이해함으로써 HPDC 부품의 신뢰성을 높이는 데 귀중한 로드맵을 제공합니다. 제조업체는 게이팅 설계를 최적화하여 인장 연성과 파괴 저항을 개선할 수 있습니다.
CASTMAN은 최신 산업 연구를 적용하여 고객의 가장 어려운 다이캐스팅 문제를 해결하는 데 전념하고 있습니다. 이 논문에서 논의된 문제가 귀하의 운영 목표와 관련이 있다면, 당사 엔지니어링 팀에 연락하여 이러한 고급 원리를 부품에 구현하는 방법을 논의해 보세요.
저작권
- 이 자료는 Roger Lumley의 논문 "Are the Mechanical Properties of High Pressure Die-Castings Directional?"을 기반으로 합니다.
- 논문 출처: 제51회 AFI 및 제16회 ADCA 컨퍼런스 (DOI 제공되지 않음).
이 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용은 금지됩니다. Copyright © 2025 CASTMAN. All rights reserved.
