次世代の軽量化を実現：Al-SiCナノコンポジットが自動車・航空宇宙部品の強度と耐摩耗性をいかに向上させるか
本技術概要は、[Mohammad Alipour]氏によって執筆され、[Journal of Metallurgical and Materials Engineering]（[2023]年）に掲載された学術論文「[Investigation of the Microstructure and Mechanical Properties of Cast Al-8Zn-3Mg-2.5Cu Nanocomposite Reinforced with SiC Nanoparticles after Age Hardening Heat-Treatment]」に基づいています。
キーワード
- 主要キーワード: Al-SiCナノコンポジット
- 副次キーワード: 高強度アルミニウム合金, 時効硬化熱処理, 耐摩耗性, 超音波攪拌鋳造, 7000系アルミニウム合金
エグゼクティブサマリー
- 課題: 自動車および航空宇宙産業では、燃料消費を削減するために、既存のアルミニウム合金を超える強度と耐摩耗性を備えた、より軽量な材料が求められています。
- 手法: Al-8Zn-3Mg-2.5Cu合金（7000系に類似）を母材とし、炭化ケイ素（SiC）ナノ粒子を添加し、超音波支援攪拌鋳造法を用いてナノコンポジットを製造し、その後T6熱処理を施しました。
- 主要なブレークスルー: SiCナノ粒子を3wt.%添加することで、合金の結晶粒が微細化され、硬度と耐摩耗性が大幅に向上し、特にT6熱処理後にその効果が最大化されることが明らかになりました。
- 結論: 超音波支援攪拌鋳造法によるAl-SiCナノコンポジットは、鋳造状態のアルミニウム合金の性能限界を克服し、要求の厳しい構造部品に対して優れた機械的特性を提供します。
課題：なぜこの研究がHPDC専門家にとって重要なのか
自動車や航空宇宙分野では、軽量化が燃費効率向上の鍵となります。このため、高強度で軽量なアルミニウム7000系合金が主要な候補材料とされてきました。しかし、特に鋳造部品においては、その機械的特性や品質が鋳造時の組織に大きく左右され、期待される性能を十分に発揮できないという課題がありました。介在物の混入、不均一な組織、低い耐摩耗性などが、バンパービームやシャシー部品といった重要保安部品への適用を妨げる要因となっていました。本研究は、これらの課題を克服するため、ナノテクノロジーを応用した新しい材料開発のアプローチを提示するものです。
アプローチ：その手法を解き明かす
本研究では、優れた機械的特性を持つナノコンポジット材料を開発するために、独自の複合的アプローチを採用しました。
手法1：複合粉末の作製（粉末冶金法） まず、母材となるアルミニウム粉末と強化材である炭化ケイ素（SiC）ナノ粒子を、高エネルギーボールミルを用いて2時間機械的に合金化しました。これにより、SiCナノ粒子がアルミニウム粉末内に均一に分散したフレーク状の複合粉末（Al-SiCnp）が作製されました。この前処理が、後の溶湯内での均一分散を促進する鍵となります。
手法2：ナノコンポジットの鋳造（超音波支援攪拌鋳造法） 次に、Al-8Zn-3Mg-2.5Cu合金をグラファイトるつぼ内で約750℃に加熱して溶解しました。この溶湯に、予熱したAl-SiCnp複合粉末を1、2、3、5wt.%の割合で添加しました。500rpmの機械的攪拌に加え、2000Wの強力な超音波を60秒間印加することで、ナノ粒子の凝集塊を破壊し、溶湯全体に均一に分散させました。その後、ASTM B557M-10規格に準拠した金型に鋳造しました。
手法3：機械的特性の向上（時効硬化熱処理） 鋳造された試験片の一部には、T6熱処理（時効硬化処理）を施し、硬度および耐摩耗性のさらなる向上を図りました。これにより、鋳放し材と熱処理材の特性比較が可能になりました。
ブレークスルー：主要な研究結果とデータ
発見1：3wt.%のSiC添加による組織の劇的な微細化
SiCナノ粒子の添加は、アルミニウム合金の結晶粒組織に大きな影響を与えました。特に3wt.%のSiCを添加したサンプルでは、結晶粒が最も微細化され、均一な組織が得られました（図2c参照）。この組織の微細化が、材料の強度と硬度を向上させる直接的な要因となります。しかし、5wt.%まで添加量を増やすと、ナノ粒子が結晶粒界に凝集してしまい、逆に機械的特性を低下させる原因となることが確認されました（図2d参照）。
発見2：T6熱処理による耐摩耗性の飛躍的向上
摩耗試験の結果、SiCナノ粒子の添加とT6熱処理の両方が、耐摩耗性を著しく向上させることが明らかになりました。図3に示すように、SiCを3wt.%添加しT6熱処理を施したサンプルは、未強化の鋳放し材と比較して摩耗による重量減少が大幅に抑制されました。これは、微細に分散した硬質なSiC粒子と、熱処理によって形成された微細な析出物が、摩耗に対する抵抗力を高めたことを示しています。
研究開発および製造現場への実践的示唆
- プロセスエンジニアへ： 本研究は、溶湯へのナノ粒子分散において、機械的攪拌と超音波照射の組み合わせが極めて有効であることを示唆しています。特に超音波は、凝集したナノ粒子を解きほぐし、均一なコンポジット組織を得るための強力なツールとなり得ます。
- 品質管理チームへ： 論文の図2は、SiCの添加量と組織の関係を明確に示しています。3wt.%を最適値とし、5wt.%以上で発生する凝集は欠陥として捉えることができます。これは、新しい品質検査基準を策定する際の重要な指標となり得ます。
- 設計エンジニアへ： このAl-SiCナノコンポジットは、従来の鋳造アルミニウム合金よりも高い強度と耐摩耗性を実現します。これにより、部品の肉厚を薄くするなど、さらなる軽量化設計が可能となり、製品の性能向上に直接貢献します。
論文詳細
Investigation of the Microstructure and Mechanical Properties of Cast Al-8Zn-3Mg-2.5Cu Nanocomposite Reinforced with SiC Nanoparticles after Age Hardening Heat-Treatment
1. 概要:
- 論文名: Investigation of the Microstructure and Mechanical Properties of Cast Al-8Zn-3Mg-2.5Cu Nanocomposite Reinforced with SiC Nanoparticles after Age Hardening Heat-Treatment
- 著者: Mohammad Alipour
- 発表年: 2023
- 発表誌/学会: Journal of Metallurgical and Materials Engineering
- キーワード: Casting nanocomposite, SiC nanoparticles, Stir casting, Ultrasonic treatment
2. 抄録:
本研究では、攪拌鋳造および超音波処理によって製造された、1、2、3、5wt.%の炭化ケイ素ナノ粒子（SiCnp）で強化されたAl-8Zn-3Mg-2.5Cuナノコンポジットの微細構造と摩耗特性を調査した。合金とナノ粒子の混合には、2000Wの出力を持つ冷却システム付きの超音波装置が使用された。また、微細構造の研究には走査型電子顕微鏡が用いられた。ナノコンポジットの微細構造は走査型電子顕微鏡によって調査された。微細構造の研究により、SiCnpの添加は結晶粒径を減少させるが、より高いSiCnp含有量（5wt.%）を加えても結晶粒径はあまり変化しないことが明らかになった。さらに硬度に関する調査では、SiCnpの添加が硬度と耐摩耗性を向上させることが示された。より高いSiCnp含有量（5wt.%）では、結晶粒界におけるSiCnpの凝集体の存在が硬度と耐摩耗性の低下を引き起こすことが判明した。熱処理前後のナノ粒子の最適量は3wt.%のSiCnpであり、このナノコンポジットが最高の耐摩耗性を示した。
3. 緒言:
自動車や航空宇宙分野などの輸送分野におけるコスト削減の要求は、燃料消費の削減を必要とし、それは重量削減によって達成できる。この点で、アルミニウムとその合金は、その低密度、高強度、高延性により、構造部品の主要な候補となっている。特に、新しく設計・開発されたAA 7000系合金は、時効硬化能、高い成形性、良好な溶接性、エネルギー吸収性といった重要な特性により、高強度が求められる用途に主に使用されている。本稿では、Al-8Zn-3Mg-2.5Cuを母材とし、SiCナノ粒子で強化したナノコンポジットの開発について報告する。この合金は、高い硬度と引張強さに加え、熱処理可能で軽量な材料であるため選択された。このナノコンポジットは、粉末冶金と超音波支援攪拌鋳造の組み合わせによって合成され、その機械的特性と耐摩耗性を評価した。
4. 研究の要約:
研究トピックの背景:
輸送機器の軽量化による燃料効率向上の要求に応えるため、AA 7000系に代表される高強度アルミニウム合金の研究が活発である。しかし、鋳造のままの状態ではその性能を最大限に引き出すことが難しく、特性向上のための新しい加工技術が求められている。
従来の研究状況:
従来、超高強度アルミニウム合金は機械的変形後の状態で広く研究されてきたが、鋳造のままの状態や半溶融状態での研究は比較的少ない。合金の特性は、成分変更、結晶粒微細化剤の添加、介在物の最小化、熱機械的処理などによって制御できるとされている。
研究の目的:
本研究の目的は、Al-8Zn-3Mg-2.5Cu合金を母材とし、炭化ケイ素（SiC）ナノ粒子を強化材として添加したナノコンポジットを、粉末冶金と超音波支援攪拌鋳造を組み合わせて作製し、その微細構造、機械的特性（硬度）、および耐摩耗性を評価することである。特に、SiCナノ粒子の添加量と時効硬化熱処理（T6）が物性に与える影響を明らかにすることを目的とする。
中核的研究:
本研究では、1、2、3、5wt.%のSiCナノ粒子を添加したAl-8Zn-3Mg-2.5Cuナノコンポジットを作製した。作製プロセスにおいて超音波を印加することで、ナノ粒子の均一分散を促進した。得られた試料について、SEMによる微細構造観察、ASTM規格に準拠した硬度試験および摩耗試験を実施し、SiC添加量とT6熱処理の有無が機械的特性に及ぼす影響を系統的に調査した。
5. 研究方法
研究デザイン:
本研究は、Al-8Zn-3Mg-2.5Cu合金に対するSiCナノ粒子の添加量（0, 1, 2, 3, 5 wt.%）およびT6熱処理の有無をパラメータとする実験的研究である。これらのパラメータが、材料の微細構造、硬度、耐摩耗性にどのような影響を与えるかを評価した。
データ収集・分析方法:
- 材料作製: Al-8Zn-3Mg-2.5Cu合金インゴットを750℃で溶解。アルミニウム粉末とSiCナノ粒子を2時間メカニカルアロイングして作製した複合粉末を溶湯に添加。500rpmの機械攪拌と2000Wの超音波照射（60秒）を行い、金型に鋳造した。
- 微細構造分析: 光学顕微鏡およびエネルギー分散型X線分析（EDX）を備えた走査型電子顕微鏡（SEM）を用いて、試料断面の微細構造を観察した。
- 機械的特性評価: 硬度試験はASTM E10規格に、乾式滑り摩耗試験はASTM G99規格（ピンオンディスク法）に準拠して室温で実施した。
研究対象と範囲:
研究対象は、超音波支援攪拌鋳造法によって作製されたAl-8Zn-3Mg-2.5Cu-SiCnpナノコンポジットである。研究範囲は、SiCナノ粒子の添加量（最大5wt.%）とT6熱処理が、微細構造、硬度、および耐摩耗性に与える影響の評価に限定される。
6. 主要な結果:
主要な結果:
- メカニカルアロイングにより、Al-SiC複合粉末が作製され、その後の攪拌鋳造における分散性と溶解性が向上した。
- SiCナノ粒子の添加と超音波処理により、母材合金の結晶粒界が増加し、金属間化合物の析出がより均一になることで、組織が微細化した。
- 最適なSiCナノ粒子の添加量は3wt.%であった。これ以上の添加（5wt.%）は、粒界での凝集を引き起こし、脆化や気孔の発生、界面結合力の低下を招き、機械的特性を低下させた。
- SiCナノ粒子の添加およびT6熱処理は、未強化合金と比較して摩耗による重量減少を有意に低減させた（耐摩耗性の向上）。
- 摩耗面のSEM観察により、これらの複合材料における主要な摩耗メカニズムはアブレシブ摩耗であることが示された。
図の名称リスト:

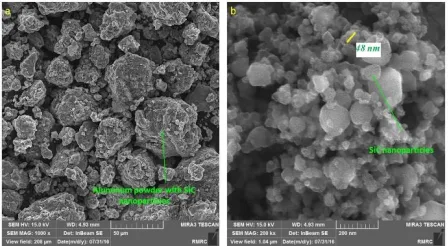

- Fig. 1. Image of Al-30SiCnp composite powder after 2 hours of high energy milling.

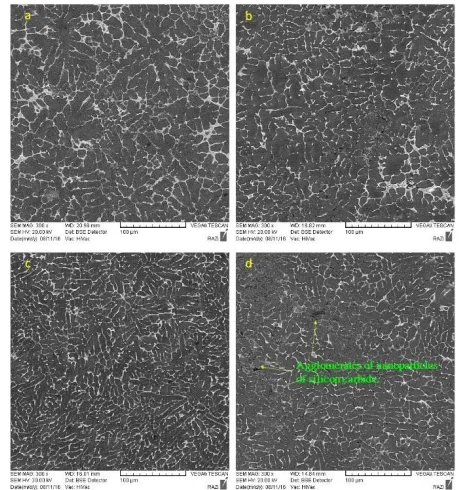

- Fig. 2. SEM back-scattered images, showing the microstructures of the AlAl-8Zn-3Mg-2.5Cu alloy with: (a) As cast, (b) 1 wt.%, (c) 3 wt.% and (d) 5 wt.% SiC nanoparticles.
- Fig. 3- The amount of weight loss of nanocomposite samples containing different percentages of SiC nanoparticles before and after applying T6 under 20 N.

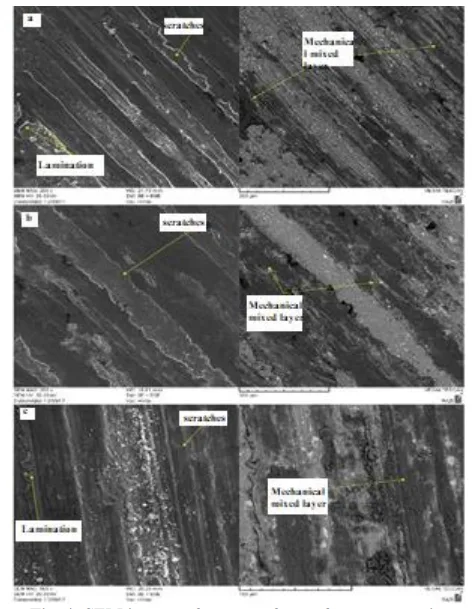

- Fig. 4- SEM images of wear surfaces of nanocomposite reinforced with 3% by weight of SiC nanoparticles under a force of 20 N, a) before T6 heat treatment, b and c) after T6 heat treatment.
- شكل ١ شماتیک تاثیر کاویتاسیون و جریان گردابی ناشی از امواج مافوق صوت برای پخش یکنواخت نانوذرات در داخل مذاب [10].
- شكل ٢ آنالیز اندازه و تصویر TEM از نانوذرات SiC.
- شكل ٣ تصویر پودر کامپوزیتی Al-30SiCnp بعد از ٢ ساعت آسیاب کاری پرانرژی.
- شكل ٤ تصوير الف) قالب ریخته گری، ب) ابعاد نمونه تست کشش.
- شكل ٥ تصویر میکروسکوپ الکترونی روبشی ریزساختار و یوتکتیک مرزدانه ای آلیاژ پایه آلومینیوم Al-8Zn-3Mg-2.5Cu.
- شكل ٦ تصویر میکروسکوپ الکترونی روبشی ریزساختار، الف) آلیاژ پایه آلومینیوم Al-8Zn-3Mg-2.5Cu، ب) ٪١، ج) ٪٣، و د) ٥ نانوذرات SiC.
- شكل ٧ آنالیز EDX و نحوه توزیع عناصر سطح نمونه نانوکامپوزیت با ٥ درصد نانوذرات تقویت کننده SiC.
- شكل ٨ میزان کاهش وزن نمونه های نانوکامپوزیت حاوی درصدهای مختلف نانوذرات کاربیدسیلیسیم قبل و بعد از اعمال عملیات T6 تحت نیروی ٢٠ نیوتن.
- شكل ٩ نرخ سایش آلیاژ پایه و نمونه های نانوکامپوزیت حاوی ٣ درصد وزنی کاربیدسیلیسیم قبل و بعد از عملیات T6.
- شكل ١٠ تصاویر SEM از سطوح سایش نانوکامپوزیت تقویت شده با ٣ درصد وزنی نانوذرات کاربیدسیلیسیم تحت نیروی ٢٠ نیوتن. الف) قبل از عملیات حرارتی T6، ب و پ) بعد از عملیات حرارتی T6.
- شكل ١١ نتایج آزمون سختی سنجی برای نانوکامپوزیت تقویت شده با نانوذرات کاربیدسیلیسیم.
7. 結論:
- 超音波を併用した攪拌鋳造法は、Al-8Zn-3Mg-2.5Cu母材のSiCnp強化コンポジットの機械的特性を改善し、アルミニウム母材中にSiCnpを均一に分散させる上で非常に効果的である。
- ナノ粒子の最適添加量は3wt.% SiCである。
- SiCnpの添加量が3wt.%を超えると、粒界でのSiCnpの凝集が脆化、気孔、界面結合力の低下を引き起こし、機械的特性の低下につながる。
- 摩耗面のSEM調査により、これらの複合材料における主要な摩耗メカニズムはアブレシブ摩耗であることが示された。
8. 参考文献:
- [1] P. SenthilKumar, Padmalaya G, N. Elavarasan, B.S.Sreeja, "GO/ZnO nanocomposite - as transducer platform for electrochemical sensing towards environmental applications", Chemosphere, Vol. 313, pp 137345, 2023
- [2] Balakrishnan Somasekaran, Alwarsamy Thirunarayanaswamy, Ilamathi Palanivel " Synthesis of Graphene and fabrication of Aluminium-Grp nanocomposites: A review ", Materials Today: Proceedings, Vol. 50, pp 2436-2442, 2022.
- [3] Mamta Dahiya, Virat Khann, Suneev Anil Bansal " Aluminium-graphene metal matrix nanocomposites: Modelling, analysis, and simulation approach to estimate mechanical properties" Materials Today: Proceedings, 2022.
- [4] Reza Abedinzadeh, Ehsan Norouzi, Davood Toghraie " Study on machining characteristics of SiC-Al2O3 reinforced aluminum hybrid nanocomposite in conventional and laser-assisted turning ", Ceramics International, Vol. 48, pp 29205-29216, 2022.
- [5] Shijina S.Sainudeen, Antony Joseph, Mathew Joseph, V.Sajith, " Heat transfer phenomena of copper-graphene nanocomposite coated aluminium heat spreaders", Applied Thermal Engineering, Vol. 212, pp 118545, 2022.
- [6] Miracle, D., "Metal matrix composites-from science to technological significance", Composites Science and Technology, vol. 65, pp. 2526-2540, 2005.
- [7] Wenzhen, L., Shiying, L., Qiongyuan, Z., Xue, Z., "Ultrasonic-Assisted Fabrication of SiC Nanoparticles Reinforced Aluminum Matrix Composites", Materials Science Forum, Vol. 654-656, pp. 990-993, 2010.
- [8] Hihn, JY., Doche, ML., Mandroyan, A., Hallez, L. and Pollet, BG., "Respective Contribution of Cavitation and Convective Flow to Local Stirring in Sonoreactors", Ultrasonics Sonochemistry, Vol. 18, pp. 881-887, 2011.
- [9] Amirkhanlou, S., Ji, S., Zhang, Y., Watson, D., Fan, Z., "High modulus Alsingle bondSisingle bondMgsingle bondCu/Mg2Sisingle bondTiB2 hybrid nanocomposite: Microstructural characteristics and micromechanics-based analysis" Journal of Alloys and Compounds, Vol. 694, pp. 313-324, 2017.
- [10]Yan, J., Xu, Z., Shi, L., Ma, X., Yang, S., "Ultrasonic assisted fabrication of particle reinforced bonds joining aluminum metal matrix composites" Mater & Design, Vol. 32, pp. 343-347, 2011.
- [11]Shabana, S., Sonawane, SH., Ranganathan, V., Pujjalwar, PH., Pinjari, DV., Bhanvase, BA., Gogate, PR., Ashokkumare, M., "Improved synthesis of aluminium nanoparticles using ultrasound assisted approach and subsequent dispersion studies in di-octyl adipate", Ultrasonics Sonochemistry, Vol. 36, pp. 59–69, 2017.
- [12]Mazahery, H. Abdizadeh, H.R. Baharvandi, "Development of high-performance A356/nano-Al2O3 composites", Materials Science & Engineering A, Vol. 518, pp. 61-64, 2009.
- [13]Y.L Shen, J.J Williams, G Piotrowski, N Chawla, Y.L Guo, "Correlation between tensile and indentation behavior of particle-reinforced metal matrix composites: an experimental and numerical study", Acta Materialia, Vol. 49, pp. 3219-3229, 2001.
- [14]R. Hamzaoui, O. Elkedim, E. Gaffet, "Milling conditions effect on structure and magnetic properties of mechanically alloyed Fe-10% Ni and Fe-20% Ni alloys", Materials Science and Engineering: A, Vol. 381, pp. 363-371, 2004.
- [15]K.S. Al-Rubaie, H.N. Yoshimura, J.D. Biasoli de Mello, "Two-body abrasive wear of Al-SiC composites", Wear, Vol. 233. pp. 444-454, 1999.
- [16]S. Mula, P. Padhi, S.C. Panigrahi, S.K. Pabi, S. Ghosh, "On structure and mechanical properties of ultrasonically cast Al-2% Al2O3 nanocomposite", Materials Research Bulletin, Vol. 44, pp. 1154-1160, 2009.
専門家Q&A：あなたの疑問にお答えします
Q1: なぜ粉末冶金と攪拌鋳造という2段階のプロセスを用いたのですか？
A1: 論文によれば、この2段階プロセスはナノ粒子の分散性を最大化するために選択されました。最初の粉末冶金工程（メカニカルアロイング）でSiCナノ粒子をアルミニウム粉末内にあらかじめ均一に分散させることで、溶湯に添加した際の凝集を抑制し、より良い溶解と均一な分布を促進することができます。これは、最終製品の機械的特性を向上させる上で重要なステップです。
Q2: 鋳造プロセスにおける超音波処理の具体的な役割は何ですか？
A2: 超音波処理は、溶湯内で発生するキャビテーション（微小な気泡の発生と崩壊）を利用して、ナノ粒子の凝集塊を物理的に破壊する役割を果たします。また、音響流を発生させることで溶湯の攪拌を促進し、ナノ粒子を溶湯全体に均一に分散させます。これにより、強力な界面結合が形成され、材料の機械的特性が向上します。
Q3: なぜSiCの添加量が5wt.%になると特性が低下したのですか？
A3: 論文では、SiCの添加量が3wt.%を超えると、過剰なナノ粒子が溶湯の粘性を高め、均一に分散しきれずに結晶粒界で凝集するためだと説明されています。これらの凝集体は応力集中点となり、材料の脆化や気孔の発生を招きます。結果として、界面の結合力が弱まり、硬度や耐摩耗性といった機械的特性が低下します。
Q4: T6熱処理は耐摩耗性にどれほど大きな影響を与えましたか？
A4: T6熱処理は耐摩耗性に非常に大きな影響を与えました。図3の摩耗試験結果が示すように、T6処理を施したサンプルは、未処理のサンプルに比べて摩耗による重量減少が大幅に少なくなっています。これは、熱処理によって母材中に微細な析出物が形成され、母材自体の硬度と強度が向上し、硬質なSiC粒子をより強固に保持できるようになったためです。
Q5: このナノコンポジットで観察された主要な摩耗メカニズムは何ですか？
A5: 論文の結論によれば、このナノコンポジットで観察された主要な摩耗メカニズムはアブレシブ摩耗（引っかき摩耗）です。これは、材料表面から硬質なSiC粒子が脱落しにくく、相手材を削り取るように作用することを示唆しています。図4の摩耗面のSEM画像にも、引っかき傷（scratches）が観察されており、高い耐摩耗性の証拠と言えます。
結論：より高い品質と生産性への道を拓く
本研究は、軽量化という産業界の大きな課題に対し、Al-SiCナノコンポジットという革新的な解決策を提示しました。超音波支援攪拌鋳造法を用いることで、ナノ粒子を均一に分散させ、材料の結晶粒を微細化し、強度と耐摩耗性を飛躍的に向上させることに成功しました。特に、3wt.%のSiC添加とT6熱処理の組み合わせが、最高の性能を引き出す鍵であることが示されました。この成果は、より軽く、より強く、より長持ちする次世代の自動車・航空宇宙部品の開発に大きく貢献するものです。
CASTMANでは、こうした最新の業界研究を応用し、お客様の生産性と品質の向上を支援することをお約束します。本稿で議論された課題がお客様の事業目標と一致する場合、ぜひ当社のエンジニアリングチームにご連絡ください。これらの原理をお客様の部品にどのように実装できるか、共に探求してまいりましょう。
