Establishing Guidelines to Improve the High-Pressure Die Casting Process of Complex Aesthetics Parts

意匠部品のダイカスト品質を劇的に改善する新手法：Zamak合金における欠陥削減と仕上げ工程の最小化

本技術概要は、F.J.G. SILVA氏らによって執筆され、Transdisciplinary Engineering Methods for Social Innovation of Industry 4.0（2018年）に掲載された学術論文「Establishing Guidelines to Improve the High-Pressure Die Casting Process of Complex Aesthetics Parts」に基づいています。CASTMANがAIの支援を受け、技術専門家向けに分析・要約したものです。

キーワード

• 主要キーワード: ハイプレッシャーダイカスト
• 副次キーワード: 意匠部品, Zamak, 鋳造欠陥, 仕上げ工程削減, 鋳造シミュレーション

エグゼクティブサマリー

多忙なプロフェッショナルのための30秒オーバービュー

• 課題: 最終的な仕上げ工程のコストを最小限に抑えるため、単一の射出鋳造工程で欠陥のない高品質なZamak合金製意匠部品を得ること。
• 手法: 射出パラメータを調整する実験的アプローチと、湯流れを解析する高度なシミュレーションを組み合わせたハイブリッドアプローチを採用。
• 主要なブレークスルー: 金型の配置を反転させ、中央ランナーとライザー（押し湯）を設ける金型設計の変更と、低圧（2 bar）・短時間射出（0.5秒）の組み合わせにより、表面品質が劇的に改善したこと。
• 結論: 本研究は、複雑な意匠部品の製造において、鋳造欠陥を削減し、後処理コストを低減するための明確で検証済みの方法論と実践的なガイドラインを提供する。

課題：なぜこの研究がHPDC専門家にとって重要なのか

軽量素材を用いた複雑形状部品の需要は、多くの産業で高まっています。特に、ブランドロゴや装飾品などの意匠部品においては、機械的強度だけでなく、優れた美的外観が求められます。これらの部品を迅速かつ低コストで製造するために、ハイプレッシャーダイカスト（HPDC）は頻繁に利用される技術です。

しかし、特にZamakのような合金を用いた意匠部品の製造では、完璧な表面品質を達成することが大きな課題でした。湯流れの乱れによる表面のへこみ、湯じわ、充填不足などの鋳造欠陥が発生しやすく、これらを修正するためには、研磨やブラストといった時間とコストのかかる仕上げ工程が不可欠でした。

本研究の主な目的は、この仕上げ工程を削減または完全に排除することにあります。単一の射出工程で最終製品に近い品質を実現するためのガイドラインを確立し、製造タスクの削減と最終コストの削減を目指すことが、本研究が取り組んだ核心的な課題です。

アプローチ：研究方法の解明

本研究では、この困難な課題を解決するために、実験的アプローチと高度なシミュレーションを統合した独自のハイブリッド方法論（図1参照）を設計しました。

• 材料と設備:
• 合金: Zamak 5（3.8% Al, 0.95% Cu, 0.6% Mg, 0.04% Fe, 残部 Zn）を使用。軽量性、機械的強度、そして電気めっきの容易さから選定されました。
• 設備: PR METAL, Ltd.製のZM3ダイカストマシンを使用。
• ケーススタディ: 女性用財布に使用される「Cavalinho」ブランドの意匠部品を対象としました。
• 研究プロセス:
• 問題の要因分析: まず、石川ダイアグラム（図3）を用いて、表面品質の欠如に影響を与える可能性のあるすべての要因（機械、方法、環境、材料など）を洗い出しました。
• 実験的アプローチ（初期段階）: 圧力、射出時間、冷却時間の3つの主要パラメータについて、3水準（低・中・高）の組み合わせ（合計81試行）による実験を実施しました。これにより、最適なパラメータの傾向を探りました。
• 高度なアプローチ（シミュレーション）: SolidCast™ソフトウェアを使用し、金型内の湯流れを数値シミュレーションしました。これにより、ランナーの寸法や配置、湯流れの乱れ、融合線の発生などを詳細に分析し、金型設計そのものの問題点を特定しました。
• 反復的な最適化: シミュレーションで得られた知見に基づき金型を改良（金型の配置反転、中央ランナーとライザーの追加）。その後、再度実験的アプローチに戻り、新しい金型条件下で最適なプロセスパラメータを反復的に見つけ出しました。

このハイブリッドアプローチにより、単一の方法では見過ごされがちな根本原因を特定し、効果的な解決策を導き出すことが可能になりました。

ブレークスルー：主要な発見とデータ

発見1：初期実験から得られた知見 - 低圧が乱流抑制の鍵

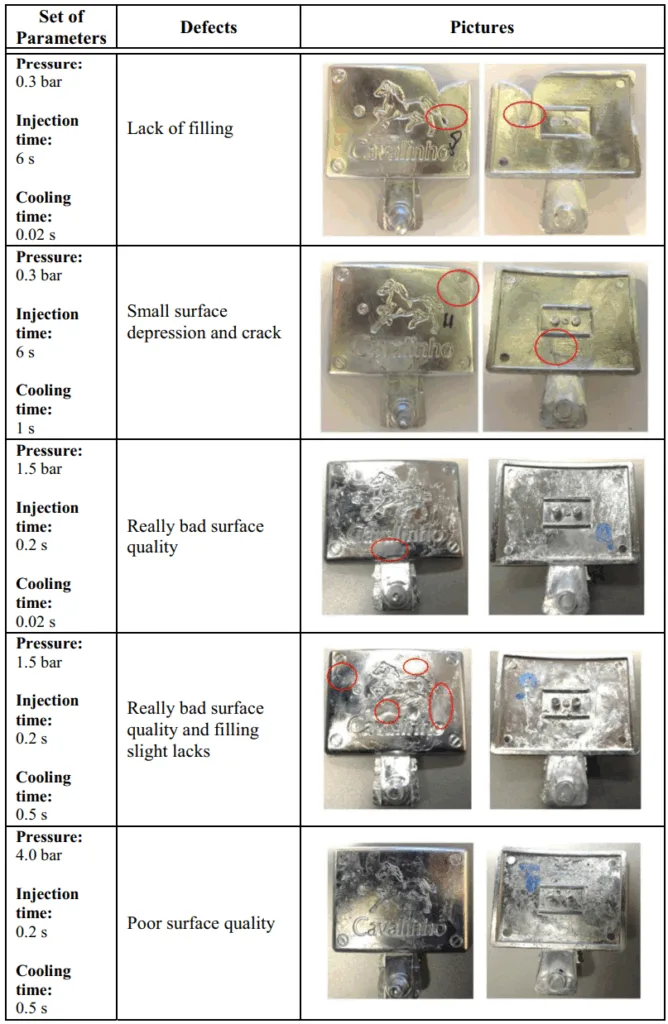

最初の実験ラウンドでは、圧力、射出時間、冷却時間を体系的に変更しました。その結果（表2参照）、冷却時間や射出時間には一貫した傾向が見られませんでした。しかし、一つの明確な結論が浮かび上がりました。それは、射出圧力を低く設定することが、乱流を避け、表面品質を向上させるために不可欠であるということです。

例えば、表2の上から2番目のサンプル（圧力0.3 bar）は比較的良好な表面を示していますが、圧力を1.5 barや4.0 barに上げると、射出時間が短くても表面品質は著しく悪化しました。これは、高い圧力とそれに伴う速い射出速度が金型内で激しい乱流を引き起こし、表面欠陥の直接的な原因となることを示唆しています。この知見は、以降の最適化プロセスにおける重要な指針となりました。

発見2：シミュレーションによる金型設計の革新 - 金型反転と中央ランナーの採用

初期実験だけでは完璧な品質には至らなかったため、研究チームはSolidCast™を用いたシミュレーションに移行しました。シミュレーションにより、従来の金型設計では湯流れが不均一であり、乱流が発生しやすいことが明らかになりました（図4参照）。

最大のブレークスルーは、金型の配置を反転させるというアイデアでした。この部品は凹面（コンケーブ）と凸面（コンベックス）を持つ形状をしています。シミュレーションの結果、金型を反転させて凹面側から充填することで、溶湯が中央の最も低い部分に最初に流れ込み、そこから穏やかに金型全体へと広がり、乱流が大幅に抑制されることが確認されました（図5参照）。

さらに、湯流れを安定させるために、細い中央ランナーと後方にライザー（押し湯）を設置する設計変更が行われました。これらの金型設計の改良が、高品質な部品を得るための決定的な要因となりました。

このシミュレーション主導の設計変更後、再度実験を行い、最終的に以下の最適条件が見出されました（表3）。 - 圧力: 2 bar - 射出時間: 0.5 s - 冷却時間: 1 s

この条件下で製造された部品（図6）は、ブラストや手作業の研磨といった中間的な仕上げ工程を必要としないレベルの品質を達成しました。

研究開発および運用への実践的な示唆

本研究の結論から、さまざまな専門職にとって実践的な知見が得られます。

• プロセスエンジニア向け:
• 乱流を避けるため、特に複雑な形状の部品では射出圧力を低く設定することを検討してください。本研究では、25グラム程度の部品に対して0.5秒という短い充填時間が有効でした。また、部品の凝固を確実にするため、冷却時間は中程度に設定することが推奨されます。
• 品質管理チーム向け:
• 本稿の表2と図6のデータは、プロセスパラメータ（特に圧力）と金型設計（ランナー、金型配置）が、充填不足や表面のへこみといった欠陥に直接影響することを示しています。これらの知見は、新しい品質検査基準を策定する上で参考になります。
• 設計エンジニア向け:
• 部品に曲面がある場合、溶湯が最初に流れ込む部分を考慮した金型配置が重要です。凹面側を下にして中央部から充填する設計は、乱流を抑制する上で非常に有効です。また、複数のランナーよりも単一の中央ランナーの方が、合流点での乱流やウェルドラインの発生を抑制できるため、一般的に望ましいです。面積と厚みの比率が高い（乱流が発生しやすい）部品では、ライザーの使用を積極的に検討すべきです。

論文詳細

複雑な意匠部品のハイプレッシャーダイカストプロセスを改善するためのガイドラインの確立

1. 概要:

• タイトル: Establishing Guidelines to Improve the High-Pressure Die Casting Process of Complex Aesthetics Parts
• 著者: F.J.G. SILVA, Raul D.S.G. CAMPILHO, Luís Pinto FERREIRA and Maria Teresa PEREIRA
• 発行年: 2018
• 掲載誌/学会: Transdisciplinary Engineering Methods for Social Innovation of Industry 4.0, M. Peruzzini et al. (Eds.), IOS Press
• キーワード: Die casting, Casting, Casting defects, Zamak, Aesthetic parts.

2. 要旨:

Zamakは、高い機械的強度を必要としない部品に対して非常に優れた特性を持つ軽量合金です。その低い融点のため、ハイプレッシャーダイカストプロセスによって容易に成形でき、複雑な形状の部品に完全に適しています。工業用部品は通常、完璧な外観を必要としませんが、この合金は複雑な仕上げ工程を必要とする意匠部品にも適しています。本研究が取り組んだ課題は、単一の射出鋳造操作で得られるZamak合金製意匠部品の射出パラメータと金型構成を最適化し、仕上げ工程を最小限に抑えることを目指すものです。健康的で欠陥がなく、良好な美的外観を持つZamak部品を得るためには、問題を研究し、最良の解決策を見つける必要がありました。そこで、ハイプレッシャーダイカストプロセスとそれに対応するパラメータに関する研究が実施されました。研究を通じて、問題を解決するために、SolidCast™ソフトウェアを用いた数値シミュレーションが行われ、金型への材料の流れと対応する融合線を研究し、パラメータと結果を相関させるために実験的テストが実施されました。金型の変更も行われました。実験の後、複雑な意匠部品のZamakハイプレッシャーダイカストプロセスにおいてより良い結果を達成するためのいくつかのガイドラインを導き出すことが可能となり、次のアプローチでの時間節約が可能になりました。

3. 序論:

軽量材料を用いた複雑な部品の使用は非常に頻繁です。コストを削減するために迅速にそれらを得る必要性から、ハイプレッシャーダイカストプロセスが頻繁に利用されます。Zamakは、研磨プロセスに供される機械部品に一般的に使用される軽量合金であり、表面を滑らかにし、製品の外観を良くします。本研究の主な目的は、意匠部品にハイプレッシャーダイカストを使用するための主要なガイドラインを確立し、仕上げ工程を回避または減少し、タスクを削減し、最終コストを削減することです。この論文の構成は5つのセクションに分かれています。最初のセクションは序論です。セクション1は文献レビューで構成され、本稿の主題に関する主要なトピックが参照されます。セクション2は本研究で使用された方法論を扱います。セクション3はケーススタディとして使用された部品と開発された実践的な作業を考慮した実験について説明します。セクション4は結果と考察を提示し、セクション5は結論と将来の作業への提案を扱います。

4. 研究の要約:

研究トピックの背景:

ハイプレッシャーダイカストは、複雑な形状の金属部品を製造するための技術であり、特に自動車産業で広く利用されています。Zamakのような軽量合金は、良好な機械的特性と低い表面粗さを持ち、仕上げ加工が少ないため、多くの市場で消費されています。

従来の研究の状況:

これまで、射出条件の最適化に関する多くの研究が行われてきましたが、それらは常に金型の構成や他のパラメータに依存します。考慮すべき主要なパラメータの一つは金型への金属の流れであり、これは金型設計によって条件付けられます。これらの困難のため、ハイプレッシャーダイカストで得られる部品の欠陥に関連する問題を克服するために多くの試みがなされてきました。実験計画法（DOE）を用いた研究もありますが、考慮されるパラメータは少数に限定されることが多いです。近年では、有限要素法（FEM）に基づくソフトウェアアプリケーションが開発され、その精度が向上しています。

研究の目的:

本研究の目的は、ハイプレッシャーダイカストのパラメータと金型条件を最適化し、表面の欠陥レベルが低く、通常の仕上げ工程を最小限に抑えられる意匠部品を得ることです。

中核的な研究:

本研究では、実験的アプローチと高度なシミュレーションを組み合わせたハイブリッド方法論を開発しました。ケーススタディとしてZamak 5合金製の意匠部品を使用し、圧力、射出時間、冷却時間といったプロセスパラメータと、ランナーの配置や金型の向きといった金型関連のパラメータを調査しました。初期の実験的試行、シミュレーションによる金型設計の改善、そして最終的なパラメータの微調整という一連のプロセスを通じて、最適な製造条件を特定しました。

5. 研究方法

研究デザイン:

実験的/経験的手順（経験的アプローチ）と高度なシミュレーション（高度なアプローチ）を組み込んだ新しい方法論が設計されました（図1参照）。石川ダイアグラムを用いて、品質欠如に影響を与える可能性のあるすべての要因を列挙しました。

データ収集と分析方法:

初期段階では、圧力、射出時間、冷却時間の3つのパラメータを3水準で組み合わせた実験（3! Trials）を実施し、合計81回の試行を行いました。結果の評価は、部品が完全に充填されているかの目視観察によって行われました。シミュレーション段階では、SolidCast™ソフトウェアを使用して湯流れを分析し、金型設計の変更を導きました。最終段階では、シミュレーション結果に基づき、反復的なプロセスで最適な条件を見つけ出しました。

研究のトピックと範囲:

本研究は、Zamak 5合金を用いた複雑な意匠部品のハイプレッシャーダイカストプロセスに焦点を当てています。プロセスパラメータ（圧力、射出時間、冷却時間）と金型設計（ランナー、ゲート、金型配置、ライザー）の最適化を範囲とします。

6. 主要な結果:

主要な結果:

• 初期の実験ラウンドにより、乱流を避けるためには射出圧力を低くすべきであるという結論が得られました。
• SolidCast™ソフトウェアを用いたシミュレーションにより、金型の配置を反転させ、中央ランナーと後方ライザーを使用することが、湯流れを改善し、乱流を低減するために有効であることが示されました。
• 金型改良後、反復的な実験により、圧力2 bar、射出時間0.5秒、冷却時間1秒という最適なプロセス条件が特定されました。
• この最適化された条件下で製造された部品は、中間的な仕上げ工程を必要としない十分な表面品質を達成しました。

図の名称リスト:

• Figure 1. Flow diagram of the hybrid methodology used in this work.

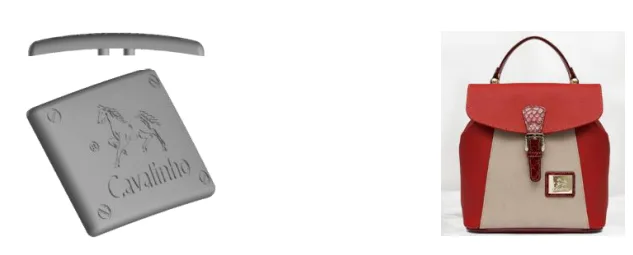

• Figure 2. (a) Part used as case study in this work. (b) Contextualization of the part in the final product.
• Figure 3. Ishikawa diagram corresponding to problem root-causes analysis.
• Figure 4. Parameters used in the simulations process and some tests carried out with different runner positioning.

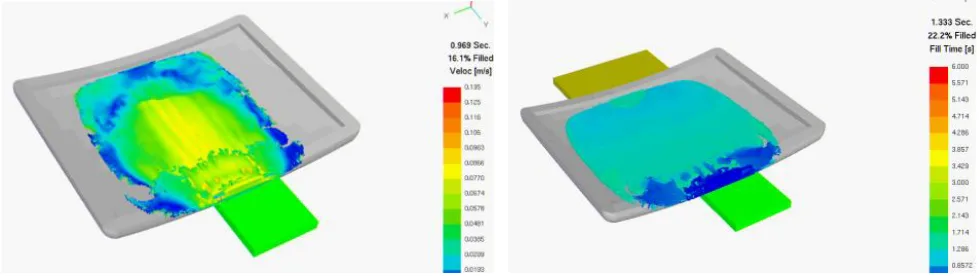

• Figure 5. (Right hand) Simulation after the mould has been inverted and using a central runner; (Left hand) Simulation after the mould has been inverted and using a central runner and a posterior riser.
• Figure 6. Parts obtained with the inverse positioning of the mould, central runner and three risers in the other sides of the part. The part is not perfect, but the quality is enough to avoid intermediate steps before coating.

7. 結論:

本研究の主な課題は、パラメータ最適化に関するハイプレッシャーダイカストの問題を解決するためのハイブリッドアプローチを開発し、検証することでした。このモデルはケーススタディを通じて設計、実装、テストされ、意匠部品に求められる表面品質を導くパラメータを改善するために必要な時間とステップを短縮するための主要なガイドラインを確立することができました。このアプローチにより、以下のガイドラインが確立されました： - 材料の流動性が充填プロセス中の材料分布に直接影響するため、材料の正しい定義は非常に重要なステップです。 - 乱流を避けるために圧力は低くすべきです。このルールは、部品形状が複雑であるほど適用されます。 - 充填時間は、部品の重量に応じて低くすべきです。ケーススタディで使用されたような約25グラムの部品では、約0.5秒しか必要ありません。 - 冷却時間は、部品の凝固を可能にするために中程度であるべきです。 - 部品が曲面を含む場合、中央部が下部となり、最初の材料の流れを受け入れ、それを金型の上部領域に分配するようにすべきです。この場合、材料が金型内にどのように流れるかを説明するためにシミュレーションが絶対に必要です。 - 流れの合流点での乱流やウェルドラインの定義のため、中央ランナーは通常、2つ以上のランナーよりも好ましいです。 - 乱流にさらされる部品（面積と厚さの比率が高い）では、ライザーの使用を検討すべきです。

8. 参考文献:

• [List the references exactly as cited in the paper, Do not translate, Do not omit parts of sentences.] [1] V. Nunes, F.J.G. Silva, M.F. Andrade, R. Alexandre and A.P.M. Baptista Increasing the lifespan of high-pressure die cast molds subjected to severe wear, Surface and Coatings Technology, Vol. 332, 2017, pp. 319-331. [2] J. Santos, R.M. Gouveia and F.J.G. Silva, Designing a new sustainable approach to the change for lightweight materials in structural components used in truck industry, Journal of Cleaner Production, Vol. 64, 2017, pp. 115-123. [3] F.J.G. Silva, J. Santos and R. Gouveia Dissolution of Grain Boundary Carbides by the Effect of Solution Annealing Heat Treatment and Aging Treatment on Heat-Resistant Cast Steel HK30, Metals, Vol. 7, 2017, pp. 251-263. [4] F. Casarotto, A.J. Franke and R. Franke High-pressure die-cast (HPDC) aluminium alloys for automotive applications, Advanced Materials in Automotive Engineering, Vol. 6, 2012, pp. 109-149. [5] B. Zabala, A. Igartua, V. Scarpis, G. Timelli, F. Girot and R. Nevshupa Multiparametric study of Leidenfrost point and wettability of lubricants on high-pressure die-casting dies, International Journal of Thermal Sciences, 125, (2015). 66-73. ... (and so on for all 28 references)

専門家Q&A：あなたの疑問に答えます

Q1: なぜ単一の方法ではなく、実験的テストとシミュレーションを組み合わせたハイブリッドアプローチが選ばれたのですか？

A1: 論文によれば、実験的アプローチだけでは、パラメータ間の相互作用が複雑で、一貫した結論を導き出すことが困難でした（表2参照）。一方、シミュレーションだけでは、実際の製造現場のすべての変数を完全に再現することはできません。このハイブリッドアプローチにより、シミュレーションで根本的な問題（この場合は金型設計）を特定し、その上で実験を通じて現実の条件下で最適なパラメータを微調整するという、両者の長所を活かした効果的な問題解決が可能になりました。

Q2: 表2に示された初期結果は非常にばらつきがあるように見えます。この段階から得られた最も重要な結論は何でしたか？

A2: 結果にばらつきはありましたが、一貫していたのは「高い射出圧力が表面品質に悪影響を与える」という点でした。圧力を上げるほど、表面のへこみや充填不良が悪化する傾向が見られました。これは、単に力をかけて材料を金型に押し込むのではなく、いかにして「乱流を抑制するか」が品質向上の鍵であるという重要な洞察を与えました。この結論が、後のシミュレーションによる湯流れ解析と金型設計の見直しへとつながりました。

Q3: 金型を「反転させる」というアイデアに至った具体的な理由は何ですか？

A3: ケーススタディの部品は凹凸のある曲面形状をしています。シミュレーション（図5参照）で湯流れを可視化した結果、従来の配置では溶湯が不均一に広がり、乱流や空気の巻き込みが発生しやすいことがわかりました。金型を反転させ、部品の凹んだ中央部分が最下点になるように配置することで、溶湯はまずその中央部に溜まり、そこから穏やかに、そして対称的に金型の上部へと充填されていきます。この流れ方が、乱流を最小限に抑え、均一な充填を実現する上で最も効果的であると判断されたためです。

Q4: この論文ではZamak 5が使用されていますが、これらのガイドラインはアルミニウムやマグネシウムのような他の合金にも適用できますか？

A4: この論文はZamak 5に特化しています。乱流を最小限に抑える（低圧）、湯流れ経路を最適化する（中央ランナー、金型配置）といった一般原則は、HPDC全般に共通する普遍的な考え方です。しかし、アルミニウムやマグネシウムは融点、流動性、凝固特性がZamakとは大きく異なるため、具体的なパラメータ値（温度、圧力、時間など）は、それぞれの合金に合わせて再設定する必要があります。この論文の方法論自体は、他の合金の最適化プロセスにも応用可能でしょう。

Q5: 最終的な最適条件である圧力2 barは、HPDCとしてはかなり低いように思えます。これについて詳しく教えてください。

A5: はい、一般的なHPDCの圧力範囲から見ると低い値です。しかし、この特定の部品は薄肉で、機械的強度よりも美的外観が最優先される意匠部品です。そのため、高い充填密度を確保することよりも、高速度の乱流に起因する表面欠陥を回避することがより重要でした。短い充填時間（0.5秒）と組み合わせることで、この低い圧力でもキャビティを完全に充填しつつ、滑らかで高品質な表面を得ることに成功しました。これは、部品の要求品質に応じてプロセスを最適化する良い例と言えます。

結論：より高い品質と生産性への道を開く

本研究は、Zamak合金製の複雑な意匠部品をハイプレッシャーダイカストで製造する際の長年の課題、すなわち「高品質な表面をいかにして効率的に得るか」という問題に対し、明確な解決策を提示しました。実験とシミュレーションを組み合わせたハイブリッドアプローチにより、低圧射出、金型配置の最適化、そして中央ランナーの採用が、仕上げ工程を大幅に削減する鍵であることが実証されました。

これらの知見は、日々の生産における品質向上とコスト削減に直結する、実践的なガイドラインとなります。

CASTMANでは、最新の業界研究を応用し、お客様の生産性と品質の向上を支援することをお約束します。本稿で議論された課題がお客様の事業目標と一致する場合、ぜひ当社のエンジニアリングチームにご連絡ください。これらの原則をお客様の部品製造にどのように実装できるか、共に探求してまいります。
