Influence of Silicon, Superheat and Injection Speed on the Fluidity of HPDC Al-Si Alloys

HPDC 알루미늄 유동성 최적화: 실리콘, 과열도, 사출 속도 핵심 변수 분석

이 기술 요약은 Young-Chan Kim 외 저자가 [Proceedings of the 12th International Conference on Aluminium Alloys]에 발표한 논문 "[Influence of Silicon, Superheat and Injection Speed on the Fluidity of HPDC Al-Si Alloys]" ([2010])에 기반합니다.

키워드

• 주요 키워드: HPDC 알루미늄 유동성
• 보조 키워드: 고압 다이캐스팅, Al-Si 합금, 과열도, 사출 속도, 용탕 청정도, 서펜타인 금형

핵심 요약 (Executive Summary)

• 도전 과제: HPDC(고압 다이캐스팅) 공정에서 알루미늄 합금의 유동성에 영향을 미치는 변수들이 명확하게 규명되지 않아 충진 불량 및 품질 저하 문제가 발생합니다.
• 연구 방법: 서펜타인 및 스텝 타입 금형을 사용하여 실리콘(Si) 함량, 과열도, 사출 속도, 용탕 청정도를 변화시키며 Al-Si 합금의 유동성 변화를 정량적으로 측정했습니다.
• 핵심 발견: 실리콘 함량 0.8wt%에서 유동성이 최소가 되고 그 이상에서 증가하며, 과열도, 사출 속도, 용탕 청정도가 높을수록 유동성이 현저히 향상되는 것을 확인했습니다.
• 결론: HPDC 공정에서 고품질 주조품을 생산하기 위해서는 실리콘 함량, 과열도, 사출 속도, 용탕 청정도를 정밀하게 제어하는 것이 필수적입니다.

도전 과제: 이 연구가 HPDC 전문가에게 중요한 이유

알루미늄 합금은 자동차, 항공우주, 전자 산업에서 경량화와 고강도 특성으로 인해 수요가 급증하고 있습니다. 특히 Al-Si 합금은 우수한 주조성 덕분에 전체 알루미늄 주조품의 약 90%를 차지합니다. 이러한 부품 생산에 널리 사용되는 HPDC 공정은 정밀한 치수와 우수한 표면 조도를 구현할 수 있는 경제적인 방법입니다.

하지만 HPDC 공정의 성공은 '유동성'이라는 핵심 특성에 크게 좌우됩니다. 유동성은 용융된 금속이 응고되기 전까지 금형 캐비티를 얼마나 멀리 채울 수 있는지를 나타내는 척도입니다. 유동성이 부족하면 미성형(misrun), 탕경(cold shut)과 같은 심각한 충진 불량을 유발하여 생산성과 품질을 저하시킵니다.

기존의 유동성 연구는 대부분 중력 주조 조건에 맞춰져 있어, 고속·고압으로 용탕을 충전하는 HPDC 공정의 특성을 제대로 반영하지 못했습니다. 따라서 HPDC 공정에 특화된 유동성 영향 인자에 대한 체계적인 연구가 시급한 상황이었습니다. 본 연구는 바로 이 지점에서 출발하여 실리콘 함량, 과열도, 사출 속도와 같은 핵심 공정 변수가 HPDC 알루미늄 합금의 유동성에 미치는 영향을 명확히 규명하고자 했습니다.

연구 접근법: 방법론 분석

본 연구는 실제 HPDC 공정 환경을 모사하여 유동성을 정밀하게 평가하기 위해 체계적인 실험을 설계했습니다. 연구진은 콜드 챔버 다이캐스팅 장비(형체력 530톤)를 사용하여 다음과 같은 방법으로 실험을 진행했습니다.

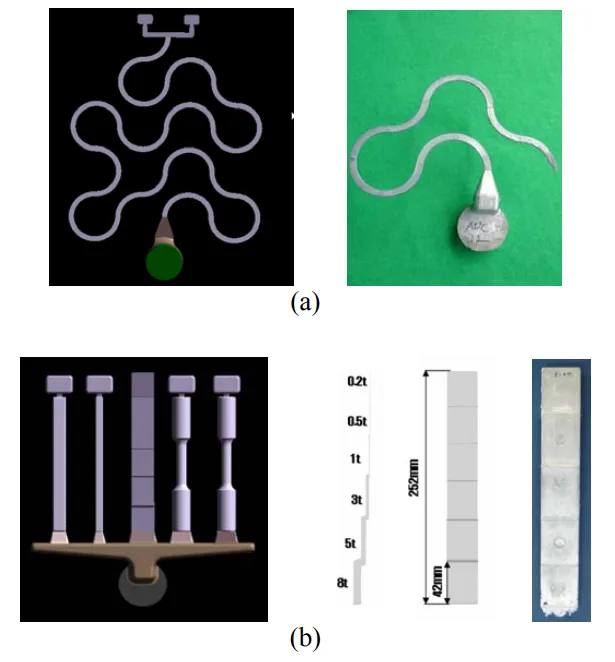

방법 1: 특수 설계된 유동성 평가 금형 정확한 유동성 측정을 위해 두 가지 유형의 금형을 특별히 설계 및 제작했습니다. - 서펜타인(Serpentine) 타입 금형: 90mm 직경의 원형 채널이 뱀처럼 구불구불하게 이어진 형태로, 용탕이 응고되어 멈출 때까지의 총 흐름 길이를 측정하여 유동성을 평가합니다. (그림 1 (a) 참조) - 스텝(Step) 타입 금형: 두께가 8.0mm에서 0.2mm까지 점차적으로 얇아지는 5개의 단차로 구성된 금형으로, 특히 박육 구간에서의 충전 능력을 평가하는 데 사용됩니다. (그림 1 (b) 참조)

방법 2: 핵심 변수의 체계적 통제 유동성에 영향을 미치는 주요 변수들을 다음과 같이 정밀하게 통제하며 실험을 수행했습니다. - 실리콘(Si) 함량: 0, 0.4, 0.8, 1.2, 2.0, 3.0, 11.0, 12.0, 13.0wt%로 총 9가지 조건의 Al-Si 이원계 합금을 사용했습니다. - 용탕 온도 (과열도): 주입 온도를 670, 720, 770, 820°C로 설정하여 과열도가 유동성에 미치는 영향을 분석했습니다. 금형 온도는 180°C로 일정하게 유지했습니다. - 사출 속도: 저속 구간(0.35m/sec) 이후 고속 구간의 사출 속도를 2.0, 2.5, 3.0m/sec로 변화시켜 고속 충전의 효과를 평가했습니다. - 용탕 청정도: 질소 가스 퍼징(purging) 시간을 0분, 3분, 10분으로 조절하여 용탕 내 불순물 및 가스가 유동성에 미치는 영향을 확인했습니다.

핵심 발견: 주요 결과 및 데이터

실험을 통해 얻은 데이터는 HPDC 공정에서 알루미늄 유동성을 좌우하는 핵심 요인들에 대한 명확한 통찰을 제공합니다.

발견 1: 실리콘(Si) 함량의 이중적 역할

실리콘 함량은 유동성에 복합적인 영향을 미쳤습니다. 그림 2에서 볼 수 있듯이, 실리콘 함량이 0.8wt%까지 증가함에 따라 유동 길이는 급격히 감소했습니다. 이는 고용 한도 내에서 합금이 죽처럼 응고하는 '머시(mushy) 모드'로 응고하여 흐름을 방해하기 때문입니다. 그러나 0.8wt%를 넘어서면서부터는 유동성이 다시 증가하기 시작했으며, 공정 조성을 지나 과공정 영역(13wt% Si)에서 가장 높은 유동성을 보였습니다. 이는 실리콘이 응고할 때 알루미늄보다 약 3.7배 더 많은 잠열을 방출하여 용탕의 유동 시간을 연장시키기 때문입니다.

발견 2: 유동성 향상의 핵심 동력, 과열도

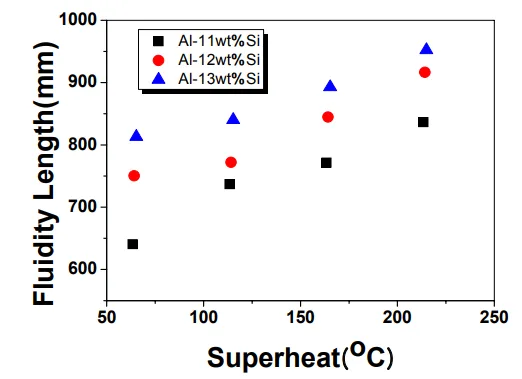

과열도(pouring temperature와 liquidus temperature의 차이)는 유동성을 향상시키는 데 매우 중요한 역할을 했습니다. 그림 3에 나타난 바와 같이, 과열도가 증가할수록 유동 길이는 모든 실리콘 함량(11, 12, 13wt%)에서 뚜렷하게 증가하는 선형 관계를 보였습니다. 이는 높은 과열도가 용탕의 점도를 낮추고 금형 내에서 열을 잃는 속도를 늦춰 더 오랫동안 유동성을 유지하게 만들기 때문입니다.

발견 3: 사출 속도와 용탕 청정도를 통한 박육부 충전 능력 극대화

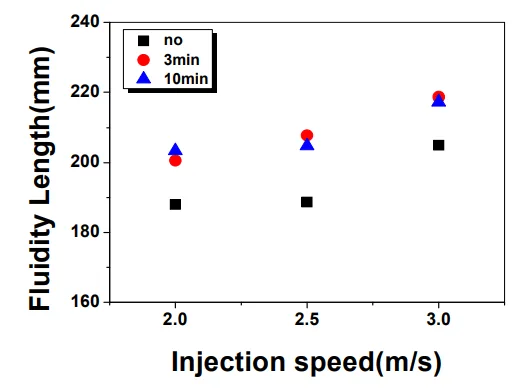

HPDC 공정의 특징인 높은 사출 속도는 유동성, 특히 박육부 충전에 결정적인 영향을 미쳤습니다. 그림 4는 Al-11.0%Si 합금을 사용한 스텝 금형 테스트 결과를 보여줍니다. 고속 사출 속도를 2.0m/sec에서 3.0m/sec로 높이자 유동 길이가 증가했습니다. 또한, 질소 가스 퍼징을 통해 용탕을 정련했을 때 유동성이 크게 향상되었습니다. 특히 3분간의 가스 퍼징만으로도 유동 값이 현저히 증가했으며, 이는 용탕 내 용존 가스나 불순물이 유동을 방해하는 주요 요인임을 시사합니다. 정련된 용탕과 3.0m/sec의 높은 사출 속도를 결합했을 때, 0.2mm의 매우 얇은 두께 구간까지 충전이 시작되는 것을 확인할 수 있었습니다.

R&D 및 운영을 위한 실질적 시사점

본 연구 결과는 HPDC 공정의 다양한 실무자들에게 다음과 같은 구체적인 통찰을 제공합니다.

• 공정 엔지니어: 이 연구는 용탕의 과열도를 높이거나 사출 속도를 조절하는 것이 미성형과 같은 충진 불량을 줄이는 데 직접적으로 기여할 수 있음을 시사합니다. 특히 복잡하고 얇은 형상의 제품을 생산할 때 이 변수들의 정밀한 제어가 중요합니다.
• 품질 관리팀: 논문의 그림 2 데이터는 실리콘 함량의 미세한 변화가 유동성에 큰 영향을 미칠 수 있음을 보여줍니다. 이는 원자재의 성분 편차가 충진 불량의 근본 원인이 될 수 있음을 의미하며, 새로운 품질 검사 기준을 수립하는 데 참고 자료가 될 수 있습니다.
• 설계 엔지니어: 스텝 금형 테스트 결과는 특정 박육 설계 구간을 완전히 충전하기 위해서는 더 높은 사출 속도가 필요할 수 있음을 나타냅니다. 이는 제품 설계 초기 단계에서 주조성을 고려한 설계(Design for Manufacturing)의 중요성을 강조합니다.

논문 상세 정보

HPDC Al-Si 합금의 유동성에 미치는 실리콘, 과열도 및 사출 속도의 영향

1. 개요:

• 제목: Influence of Silicon, Superheat and Injection Speed on the Fluidity of HPDC Al-Si Alloys
• 저자: Young-Chan Kim¹, Se-Weon Choi¹, Jae-Ik Cho¹, Cheol-Woo Kim¹, Chang-Seog Kang¹ and Sung-Kil Hong²
• 발표 연도: 2010
• 학술지/학회: Proceedings of the 12th International Conference on Aluminium Alloys / The Japan Institute of Light Metals
• 키워드: fluidity, aluminum alloy, HPDC, superheat, injection speed

2. 초록:

일반적으로 실리콘은 알루미늄 합금의 유동성에 영향을 미치는 것으로 알려져 있다. 스파이럴 또는 서펜타인 타입 금형 및 진공 흡입 테스트를 사용하는 등 중력 주조용 알루미늄의 유동성을 평가하는 여러 기술이 있다. 그러나 고압 다이캐스팅에서의 알루미늄 유동성은 충분히 연구되지 않았다. 따라서 본 연구에서는 알루미늄 합금의 주입 과열도 및 사출 속도뿐만 아니라 실리콘 함량과 유동성 간의 관계를 연구했다. 알루미늄의 유동성을 평가하기 위해 서펜타인 및 스텝 타입 금형을 설계했으며, 과열도, 사출 속도, 실리콘 함량과 같은 파라미터를 변경하여 실제 다이캐스팅 실험을 수행했다. 실리콘 함량이 0.8wt%까지 증가함에 따라 측정된 유동 길이는 급격히 감소했으나, 0.8wt%Si 이상에서는 다시 증가하기 시작했다. 과열도의 양 또한 유동성에 상당한 영향을 미쳤다. 과열도가 증가함에 따라 유동 길이가 현저하게 개선되는 것이 뚜렷하게 나타났다. 더 깨끗한 용탕으로 유동성 스텝이 더 많이 채워졌으며, 3분간의 가스 퍼징만으로도 유동성 값이 상당히 증가했다.

3. 서론:

최근 자동차, 항공우주 및 전기/전자 산업에서 알루미늄 주조 합금의 중요성과 수요가 급격히 증가했다. 알루미늄 합금은 경량, 강도, 내식성과 같은 기계적 및 물리적 특성의 독특한 조합으로 잘 알려져 있다. 이 중 알루미늄-실리콘 합금은 우수한 주조 특성으로 인해 가장 중요한 주조 합금 중 하나이며, 제조되는 모든 알루미늄 주조품의 거의 90%가 실리콘 기반 알루미늄 합금이다. 고압 다이캐스팅(HPDC)은 용융 금속을 고속으로 금속 금형에 주입하고 고압 하에서 응고시키는 네트 셰이프(net shape) 제조 공정으로, 알루미늄 부품 생산에 널리 사용된다. HPDC는 우수한 표면 마감과 높은 치수 정확도를 요구하는 부품을 생산하는 데 가장 경제적이고 효율적인 주조 공정 중 하나이다. 유동성은 주조 합금의 가장 중요한 특성 중 하나로, 점도의 역수가 아니라 특정 채널에서 용융 물질이 응고에 의해 멈추기 전까지 흐를 수 있는 거리를 측정하는 것이다. 많은 연구자에 의해 조사되었지만, 특히 금속 조성의 공정 변화는 대부분의 일반적인 주조 합금에 대해 아직 잘 문서화되지 않았다. 합금의 유동성을 측정하는 데 널리 사용되는 테스트에는 스파이럴 테스트와 진공 흡입 기술(Ragone 테스트 방법)의 두 가지 유형이 있다. 그러나 이러한 유동성 측정 방법은 중력 주조 조건에 더 적합하다.

4. 연구 요약:

연구 주제의 배경:

Al-Si 합금은 우수한 주조성으로 인해 산업계에서 널리 사용되며, HPDC는 이를 활용한 핵심적인 대량 생산 기술이다. 주조 공정에서 유동성은 최종 제품의 품질을 결정하는 매우 중요한 요소이지만, HPDC와 같이 고압 및 고속 조건에서의 유동성 거동은 중력 주조와는 다르게 고려되어야 한다.

이전 연구 현황:

기존의 유동성 평가는 주로 스파이럴 테스트나 진공 흡입법을 통해 이루어졌으며, 이는 중력 주조 환경에 더 적합하다. HPDC 공정에서 압력, 금형 온도, 과열도와 같은 주요 인자들을 고려한 유동성 연구는 매우 제한적이었다.

연구 목적:

본 연구의 목적은 HPDC 공정 조건 하에서 Al-Si 합금의 유동성과 주요 공정 변수인 실리콘 함량, 용탕의 과열도, 그리고 사출 속도 간의 상호 관계를 규명하는 것이다.

핵심 연구:

실제 HPDC 공정 환경을 모사하기 위해 서펜타인 타입과 스텝 타입의 두 가지 유동성 평가용 금형을 설계 및 제작했다. 이후 Al-Si 이원계 합금의 실리콘 함량, 주입 온도(과열도), 사출 속도를 체계적으로 변화시키면서 다이캐스팅 실험을 수행하고, 각 조건에서 주조품의 유동 길이를 측정하여 변수들이 유동성에 미치는 영향을 정량적으로 분석했다.

5. 연구 방법론

연구 설계:

본 연구는 콜드 챔버 다이캐스팅 기계(형체력: 530톤)를 이용한 실험적 연구로 설계되었다. 유동성 평가를 위해 서펜타인 타입과 스텝 타입의 두 가지 금형을 사용했다.

데이터 수집 및 분석 방법:

• 재료: 99.8% 이상의 순도를 가진 상용 순수 알루미늄 잉곳과 Al-25%Si 마스터 합금을 사용하여 0, 0.4, 0.8, 1.2, 2.0, 3.0, 11.0, 12.0, 13.0wt%의 9가지 다른 실리콘 함량을 가진 Si 기반 이원계 알루미늄 합금을 전기로에서 용해했다.
• 공정 변수: 주입 온도는 670, 720, 770, 820°C로 설정했다. 금형은 용탕 주입 전 금형 온도 조절기를 사용하여 180°C로 예열했다. 사출 공정은 플런저가 샷 슬리브 내에서 370mm까지 이동하는 동안 저속(0.35m/sec)으로 주입하고, 이후 370mm에서 390mm까지 고속(2.0, 2.5, 3.0 m/sec)으로 선형 가속했다.
• 측정: 주조품이 완전히 응고된 후, 금형 내에서 용탕이 흐른 최종 길이를 측정하여 해당 합금 시스템의 유동성으로 정의했다.

연구 주제 및 범위:

본 연구는 HPDC 공정에서 Al-Si 합금의 유동성에 영향을 미치는 세 가지 주요 변수(실리콘 함량, 과열도, 사출 속도)와 부가적인 변수(용탕 청정도)의 영향을 평가하는 데 초점을 맞춘다.

6. 주요 결과:

주요 결과:

• 실리콘 함량이 0.8wt%까지 증가함에 따라 측정된 유동 길이는 급격히 감소했으나, 0.8wt%Si 이상에서는 다시 증가하기 시작했다. 최소 유동 길이가 약 1%Si 조성에서 측정된 이유는 사용된 잉곳의 순도와 실리콘 응고 시 발생하는 열 때문으로 추정된다.
• 과열도는 유동성에 상당한 영향을 미쳤으며, 과열도가 증가함에 따라 유동 길이가 현저하게 개선되는 것이 뚜렷하게 나타났다.
• 고속 사출 속도를 2.0m/sec에서 3.0m/sec로 증가시킴에 따라 스텝 금형에서의 유동 길이가 증가했다.
• 용탕 청정도는 유동성에 가장 중요한 요인 중 하나이며, 3분간의 가스 퍼징만으로도 유동성 값이 상당히 증가했다. 이는 용탕 내 용존 가스와 개재물이 합금의 유동성을 효과적으로 감소시키기 때문이다.

Figure Name List:

• Fig. 1 Schematic drawing of fluidity test die for die casting; (a) Serpentine type, (b) Step type
• Fig. 2 The results of fluidity serpentine test on the silicon contents
• Fig. 3 The effect of silicon contents and superheat on fluidity
• Fig. 4 The effect of melt treatment and injection speed on fluidity

7. 결론:

1. 서펜타인 및 스텝 타입 금형은 다이캐스팅 공정에서 알루미늄의 유동성을 평가하기 위해 설계되었다.
2. 실리콘 함량이 0.8wt%까지 증가함에 따라 측정된 유동 길이는 급격히 감소했으나, 0.8wt%Si 이상에서는 다시 증가하기 시작했다. 최소 유동 길이가 약 1%Si 조성에서 측정된 이유는 사용된 잉곳의 순도와 실리콘 응고 시 발생하는 열 때문으로 추정된다.
3. 과열도의 양은 유동성에 상당한 영향을 미쳤다. 과열도가 증가함에 따라 유동 길이가 현저하게 개선되는 것이 뚜렷하게 나타났다.
4. 고속 사출 속도를 2.0m/sec에서 3.0m/sec로 증가시킴으로써 스텝의 유동 길이가 증가했다. 고속 사출 속도를 사용하여 용탕을 캐비티에 주입하면, 합금은 저속 사출 조건에서보다 훨씬 높은 고상 분율에서도 흐를 수 있다.
5. 용탕 내 용존 가스와 개재물이 합금의 유동성을 효과적으로 감소시키기 때문에, 용탕 청정도는 유동 길이에 영향을 미치는 가장 중요한 요인 중 하나이다.

8. 참고 문헌:

• [1] L.F. Mondolfo. Aluminum: structures and properties. (Butter-worth: England, 1979) pp. 756-757.
• [2] ASM handbook, casting, (Metal Park, Ohio: ASM international, 1989) pp. 785-791.
• [3] Kori SA, Murthy BS, Chakraborthy M. Development of an efficient grain refiner for Al-7Si alloy and its modification with strontium. Mater Sci Eng 2000; A283; 94-104
• [4] ASTM Standard E647. Standard test method for measurement of fatigue crack growth rates. (Annu Book ASTM Stand, 2000);03.01
• [5] Lasa L, Ibabe JMR. Effect of composition and processing route on the wear behavior of Al-Si alloys, Scr Mater 2002;03.01
• [6] N. Kawagoishi, H. Nishitani, T. Toyohiiro, N. Yamamoto, T. Tsuno, Trans. Jpn. Soc. Mech. Eng. 60-570 (1994) 358-363
• [7] H. Ikeda, T. Toriyama, Y. Murakami, Trans. Jpn. Soc. Mech. Eng. 57-238, A (1991) 1320-1325.
• [8] A. Street, The Die Casting Books, (portcullis Press Ltd., 1977) pp. 3-16, pp. 625-641
• [9] Lang G. (1972), Aluminum, 48(10) 664-672
• [10] K.L. Clark, Proc. Inst. Br. Foundrymen A52 (1945-1946) 39
• [11] K.L. Clark, AFS Trans, 54 (1946) 37-48
• [12] J.E. Worthington, J. Inst. Br. Foundrymen A144 (1950) 43
• [13]V. Kondic, H.J. Kozlowski, J. Inst. Met. 75 (1949), 665
• [14] P. Bastein, A. Portevin, J. Inst. Met. 45 (1934), 54

전문가 Q&A: 자주 묻는 질문

Q1: 유동성이 실리콘 함량 0.8wt%에서 최소가 되었다가 다시 증가하는 이유는 무엇인가요?

A1: 논문에 따르면 이는 합금의 응고 방식 차이 때문입니다. 실리콘 함량이 고용 한계(eutectic temperature에서 약 1.65wt%)에 가까워질수록, 합금은 액상과 고상이 공존하는 '머시(mushy)' 상태로 넓은 온도 범위에 걸쳐 응고됩니다. 이 반고체 상태는 유동 저항을 증가시켜 유동성을 감소시킵니다. 하지만 고용 한계를 넘어 실리콘 함량이 더 증가하면 공정(eutectic) 조직의 비율이 높아져 유동성이 다시 향상됩니다.

Q2: 실제 HPDC 공정에서 과열도를 높이는 것의 실질적인 장단점은 무엇인가요?

A2: 본 연구는 과열도가 높을수록 유동성이 선형적으로 증가하여 복잡한 형상이나 박육부의 충전성을 개선하는 데 매우 효과적임을 보여줍니다. 이는 품질 향상이라는 명확한 장점이 있습니다. 하지만 단점으로는, 과도하게 높은 용탕 온도는 금형의 열 피로를 가중시켜 수명을 단축시키고, 사이클 타임을 증가시켜 생산성을 저하시킬 수 있습니다. 따라서 제품 형상과 품질 요구 수준에 맞춰 최적의 과열도를 설정하는 것이 중요합니다.

Q3: 사출 속도가 박육부 충전에 미치는 영향은 구체적으로 어떻게 작용하나요?

A3: 높은 사출 속도는 용탕이 급격히 열을 빼앗기는 얇은 캐비티 구간을 빠르게 통과하게 만듭니다. 이로 인해 용탕이 완전히 응고되기 전에 캐비티 끝까지 도달할 수 있는 시간을 확보하게 됩니다. 논문에서는 고속 사출을 사용하면 합금이 더 높은 고상 분율(즉, 일부가 응고된 상태)에서도 흐를 수 있다고 설명하는데, 이는 운동 에너지가 응고 저항을 일부 극복하게 해주기 때문입니다.

Q4: 용탕 청정도가 유동성에 미치는 영향이 그렇게 큰 이유는 무엇인가요?

A4: 용탕 내에 존재하는 산화물과 같은 비금속 개재물이나 용존 수소 가스는 유동에 직접적인 방해물로 작용합니다. 개재물은 용탕의 유효 점도를 높이고, 가스는 응고 과정에서 기포를 형성하여 흐름을 막을 수 있습니다. 그림 4에서 단 3분의 가스 퍼징만으로도 유동성이 크게 향상된 것은 이러한 방해 요소를 제거하는 것이 다른 공정 변수 제어만큼이나 중요하다는 것을 보여줍니다.

Q5: 이 연구 결과를 다른 알루미늄 합금(예: Al-Mg, Al-Zn)에도 직접 적용할 수 있나요?

A5: 본 연구는 Al-Si 이원계 합금에 초점을 맞추고 있습니다. 따라서 연구 결과는 Al-Si 계열 합금(예: ADC12)에 가장 직접적으로 적용 가능합니다. 실리콘 함량에 따른 유동성 변화 곡선은 Al-Si 합금의 고유한 상 다이어그램과 응고 특성에 기인하므로, 응고 범위나 방식이 다른 Al-Mg나 Al-Zn 계열 합금에 그대로 적용하기는 어렵습니다. 다만, 과열도, 사출 속도, 용탕 청정도가 유동성을 향상시킨다는 일반적인 원리는 다른 합금 시스템에도 유사하게 적용될 수 있을 것으로 예상됩니다.

결론: 더 높은 품질과 생산성을 향한 길

본 연구는 HPDC 알루미늄 유동성을 좌우하는 핵심 변수가 실리콘 함량, 과열도, 사출 속도, 그리고 용탕 청정도임을 실험적으로 명확히 밝혔습니다. 특히 실리콘 함량에 따른 유동성의 비선형적 변화와 과열도 및 사출 속도의 긍정적 효과를 정량적으로 입증함으로써, 현장의 엔지니어들이 미성형과 같은 고질적인 주조 결함을 해결하는 데 실질적인 데이터를 제공합니다.

"CASTMAN은 최신 산업 연구 결과를 적용하여 고객이 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 이 보고서에서 논의된 과제가 귀사의 운영 목표와 일치한다면, 저희 엔지니어링 팀에 연락하여 이러한 원칙을 귀사의 부품에 어떻게 구현할 수 있는지 논의해 보십시오."

저작권 정보

이 콘텐츠는 "[Young-Chan Kim 외]" 저자의 논문 "[Influence of Silicon, Superheat and Injection Speed on the Fluidity of HPDC Al-Si Alloys]"를 기반으로 한 요약 및 분석 자료입니다.

Source: Proceedings of the 12th International Conference on Aluminium Alloys, pp. 1780-1785

본 자료는 정보 제공 목적으로만 사용됩니다. 무단 상업적 사용을 금지합니다. Copyright © 2025 CASTMAN. All rights reserved.
