Design Simulation of Filing Sequence and Solidification Time for Cast Metal Matrix Composite by Low Pressure Die Casting

시뮬레이션으로 MMC 자동차 휠의 결함을 예측하다: 저압주조(LPDC)에서 고압주조(HPDC)가 배울 점

이 기술 요약은 R. S. Taufik 외 저자가 2011년 International Review of Mechanical Engineering에 발표한 학술 논문 "Design Simulation of Filing Sequence and Solidification Time for Cast Metal Matrix Composite by Low Pressure Die Casting"을 기반으로 하며, CASTMAN의 기술 전문가들이 분석하고 요약했습니다.

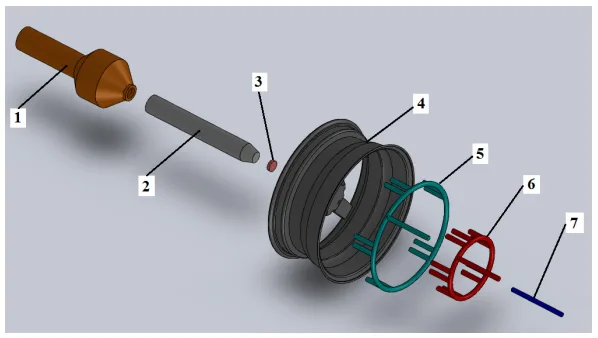

Fig. 2. Exploded view showing components of Gating System
Fig. 2. Exploded view showing components of Gating System

키워드

  • 주요 키워드: 고압 다이캐스팅(HPDC)
  • 보조 키워드: 저압 다이캐스팅(LPDC), 금속 복합재료(MMC), 자동차 휠, 충전 시뮬레이션, 응고 해석, 유동 속도

Executive Summary

바쁜 전문가를 위한 30초 요약.

  • 과제: 물리적 프로토타입 제작에 따르는 높은 비용과 시간 소모 없이, 경량 금속 복합재료(MMC) 자동차 휠의 주조 결함을 사전에 예측하고 최적의 주조 공정을 설계하는 것.
  • 방법: 저압 다이캐스팅(LPDC) 공정을 통해 A356 알루미늄 합금 기반의 실리콘 카바이드(SiC) 강화 MMC 자동차 휠을 주조하는 과정을 3D 시뮬레이션으로 분석.
  • 핵심 발견: 시뮬레이션 결과, 탕구(ingate) 부위에서 용탕의 유동 속도가 임계치인 50cm/s를 초과하는 58.2cm/s에 도달했으며, 이는 용탕의 흐름 파괴, 산화물 생성, 공기 혼입 등 심각한 주조 결함을 유발할 수 있음을 규명.
  • 결론: 주조 시뮬레이션은 게이트 시스템 설계가 용탕의 유동 속도와 최종 제품 품질에 미치는 영향을 정량적으로 예측함으로써, 물리적 시제품 제작 전 설계 최적화를 가능하게 하는 필수적인 도구임.

과제: 이 연구가 HPDC 전문가에게 중요한 이유

자동차 및 항공우주 산업에서 경량화와 고성능화는 끊임없는 과제입니다. 이를 해결할 핵심 소재로 금속 복합재료(MMC)가 주목받고 있지만, MMC는 기존 소재와 다른 유동성 및 응고 특성으로 인해 주조 공정 설계가 매우 까다롭습니다. 특히 자동차 휠과 같이 복잡한 형상의 부품을 MMC로 제작할 경우, 시행착오를 거치며 물리적 프로토타입을 반복 제작하는 전통적인 방식은 막대한 시간과 비용을 초래합니다.

이 연구는 실제 금형을 제작하기 전에 주조 공정 전체를 시뮬레이션하여 충전 순서, 응고 시간, 그리고 가장 중요한 용탕의 유동 속도 패턴을 예측하는 것의 중요성을 명확히 보여줍니다. 이를 통해 잠재적인 결함 발생 영역을 사전에 파악하고 게이트 시스템 설계를 최적화함으로써, 개발 비용을 절감하고 고품질의 MMC 부품을 안정적으로 생산할 수 있는 기반을 마련할 수 있습니다. 이는 저압주조(LPDC)뿐만 아니라 더 높은 속도와 압력으로 제어되는 고압 다이캐스팅(HPDC) 공정에서도 더욱 중요한 문제입니다.

접근법: 연구 방법론 분석

본 연구는 저압 다이캐스팅(LPDC) 공정을 이용한 MMC 자동차 휠 제조 과정을 시뮬레이션하기 위해 다음과 같은 방법론을 채택했습니다.

  • 소재: 매트릭스 소재로는 A356 알루미늄 합금을, 강화재로는 20%의 실리콘 카바이드(SiC) 입자를 사용했습니다(Duralcan F3S.20S-T6). 금형 소재로는 SKD61 강철을 적용했습니다.
  • 공정 및 제품: 저압 다이캐스팅(LPDC) 공정을 통해 자동차 휠을 주조하는 과정을 모델링했습니다.
  • 시뮬레이션: 3D 주조 해석 소프트웨어인 AnyCasting을 사용하여 충전 및 응고 과정을 시뮬레이션했습니다. 특히, 캐비티와 금형의 주요 지점(코어, 스포크, 림)에 가상 센서를 배치하여 시간 경과에 따른 속도와 온도 변화를 정밀하게 추적했습니다.
  • 핵심 변수: 충전 순서, 응고 시간, 유동 속도, 온도 분포를 핵심 분석 변수로 설정하고, 게이트 시스템 설계가 이러한 변수에 미치는 영향을 집중적으로 분석했습니다.

핵심 발견: 주요 결과 및 데이터

시뮬레이션을 통해 얻은 2가지 핵심적인 결과는 다음과 같습니다.

발견 1: 충전 시뮬레이션을 통한 공기 혼입(Air Entrapment) 예측

시뮬레이션 결과, 전체 캐비티를 채우는 데 총 11.7583초가 소요되었습니다. Figure 4에서 볼 수 있듯이, 용탕은 휠의 림(rim) 영역에서 가장 늦게 충전되며, 이 과정에서 용탕 흐름이 분리되었다가 다시 합쳐지면서 공기가 갇힐(air entrapment) 가능성이 높은 것으로 나타났습니다. 이는 HPDC 공정에서도 벤팅 설계의 중요성을 다시 한번 상기시키는 결과입니다.

발견 2: 게이트 설계가 유동 속도 및 결함에 미치는 영향

이번 연구의 가장 중요한 발견은 게이트 설계가 용탕의 유동 속도에 미치는 결정적인 영향입니다. Figure 6에 따르면, 용탕이 좁은 탕구(ingate)를 통과하여 허브 중앙으로 유입될 때, 유동 속도가 최고 58.2cm/s까지 급격히 증가했습니다. 이는 일반적인 주조 공정에서 권장되는 임계 속도인 50cm/s를 초과하는 값입니다. 이러한 과도한 유동 속도는 다음과 같은 심각한 결함을 유발할 수 있습니다.

  • 용탕 흐름 파괴 및 산화: 빠른 속도로 인해 용탕 표면이 파괴되면서 공기와 접촉하여 산화막을 형성합니다.
  • 공기 혼입: 난류가 발생하여 주변 공기를 용탕 내부로 끌어들입니다.

반면, 스포크와 림 영역에서의 유동 속도는 각각 35.9cm/s와 28.6cm/s로 안정적인 범위 내에 있었습니다(Figure 7, 8). 이는 결함 발생의 주요 원인이 제품의 형상보다는 용탕이 캐비티로 유입되는 게이트 시스템 설계에 있음을 명확히 보여줍니다.

R&D 및 운영을 위한 실질적 시사점

본 연구 결과는 저압주조 공정에 대한 것이지만, 고압 다이캐스팅(HPDC) 전문가들에게도 중요한 시사점을 제공합니다.

  • 공정 엔지니어: 이 연구는 게이트와 러너 설계가 용탕의 유동 속도를 제어하는 데 얼마나 중요한지를 보여줍니다. 특히 속도가 훨씬 빠른 HPDC 공정에서는 용탕의 분무화(atomization)를 방지하고 안정적인 충전을 위해 게이트 단면적과 형상을 최적화하는 것이 필수적입니다.
  • 품질 관리팀: 시뮬레이션 결과는 잠재적인 기공 및 산화물 결함이 발생할 가능성이 높은 영역(이 경우, 허브 중앙과 림)을 특정해 줍니다. 이는 품질 검사 시 해당 부위를 집중적으로 검토하는 기준을 마련하는 데 도움이 될 수 있습니다.
  • 설계 엔지니어: 제품 설계 초기 단계부터 게이트 시스템을 포함한 주조 방안을 함께 고려해야 함을 시사합니다. 부품의 기능적 설계와 주조성을 동시에 최적화함으로써 양산 단계에서의 문제를 최소화할 수 있습니다.

논문 상세 정보


Design Simulation of Filing Sequence and Solidification Time for Cast Metal Matrix Composite by Low Pressure Die Casting

1. 개요:

  • Title: Design Simulation of Filing Sequence and Solidification Time for Cast Metal Matrix Composite by Low Pressure Die Casting
  • Author: R. S. Taufik, S. Shamsuddin, K. K. Mak, A. A. Tajul, M. A. M. Khairul Anuar, B. B. T. Hang Tuah
  • Year of publication: 2011
  • Journal/academic society of publication: International Review of Mechanical Engineering (I.RE.M.E.), Vol. 5, N. 2
  • Keywords: Design, Simulation, Low Pressure Die Casting

2. 초록:

이 연구는 저압 다이캐스팅(LPDC)을 이용한 알루미늄 실리콘 카바이드의 설계 시뮬레이션을 제시한다. 충전 순서와 응고 시간을 결정하기 위한 이론적 공식이 제시되었다. 시뮬레이션은 금형과 캐비티에 센서를 적용하여 속도 및 온도 패턴을 연구하기 위해 제시되었다. 그 결과, A356 알루미늄 합금을 매트릭스 재료로 사용하고 실리콘 카바이드를 보강 입자로 추가하여 자동차 휠을 설계하는 응용 사례가 제시되었다.

3. 서론:

금속 매트릭스 복합재료(MMC)는 자동차, 항공우주, 전자 등 산업에서 주조 제품의 보강 및 중량 감소를 위한 혁신적인 복합 재료로서 상당한 성공을 거두었다. 최근 몇 년간 연구자들은 재료의 전반적인 성능을 향상시킬 잠재력으로 금속 매트릭스 복합재료를 주목해왔다.

4. 연구 요약:

연구 주제의 배경:

금속 복합재료(MMC)는 경량화 및 성능 향상이라는 장점에도 불구하고, 실제 주조 시편이나 제품을 제작하여 기계적 특성을 분석해야 하는 전통적인 설계 방식은 높은 비용과 긴 리드타임을 유발한다. 이 문제를 해결하기 위해 주조 공정 시뮬레이션이 효과적인 대안으로 부상하고 있다.

이전 연구 현황:

이전에는 MMC의 성능 향상을 위해 다양한 기법들이 제안되었으며, 일반적으로 주조 미세구조와 기계적 거동을 분석하기 위해 물리적 시편을 제작하는 방식이 사용되었다. 그러나 이는 비용과 시간 측면에서 비효율적이었다.

연구 목적:

본 연구의 목적은 저압 다이캐스팅(LPDC) 공정을 이용한 MMC 자동차 휠의 충전 순서와 응고 시간을 시뮬레이션을 통해 분석하고, 이를 통해 주조 공정을 최적화하는 것이다. 이를 통해 실제 프로토타입 제작 없이 설계 단계에서 결함을 예측하고 개선 방안을 도출하고자 한다.

핵심 연구:

A356 알루미늄 합금 매트릭스에 SiC 입자를 강화한 MMC 소재를 사용하여 자동차 휠을 LPDC로 주조하는 과정을 시뮬레이션했다. 충전 과정에서의 유동 속도와 온도 분포, 그리고 응고 과정을 분석하여 게이트 설계가 최종 제품 품질에 미치는 영향을 규명하는 데 중점을 두었다.

5. 연구 방법론

연구 설계:

이론적 공식화와 3D 시뮬레이션을 결합한 접근법을 사용했다. 충전율 방정식과 게이트 시스템 내 유동에 대한 이론적 모델을 제시하고, 이를 AnyCasting 소프트웨어를 이용한 3D 시뮬레이션에 적용하여 검증했다.

데이터 수집 및 분석 방법:

시뮬레이션 모델 내 캐비티와 금형의 6개 지점에 가상 센서를 설치하여 시간 경과에 따른 유동 속도와 온도를 데이터로 수집했다. 수집된 데이터는 그래프로 시각화하여 충전 및 응고 과정의 동적 거동을 분석했다.

연구 주제 및 범위:

연구는 LPDC 공정을 이용한 A356+20%SiC MMC 자동차 휠에 국한된다. 주요 분석 대상은 충전 순서, 응고 시간, 유동 속도, 온도 분포이며, 특히 게이트 시스템 설계가 이러한 요소들에 미치는 영향에 초점을 맞춘다.

6. 주요 결과:

주요 결과:

  • 전체 충전 시간은 11.7583초, 전체 응고 시간은 381.826초로 예측되었다.
  • 시뮬레이션 결과, 탕구를 통과하는 지점에서 용탕의 최대 유동 속도가 58.2cm/s로 나타나, 결함 발생 가능성이 있는 임계 속도(50cm/s)를 초과했다.
  • 휠의 림(rim) 영역에서 공기 혼입이 발생할 가능성이 높은 것으로 예측되었다.
  • 주입 온도인 680°C에서 미미한 온도 난류가 관찰되었으나, 주조 결함에 큰 영향을 미치지는 않을 것으로 분석되었다.
  • 금형의 냉각 채널은 예상대로 특정 부위의 온도를 급격히 낮추어 국부적인 응고 속도를 제어하는 데 효과적임을 확인했다.

Figure Name List:

  • Fig. 1. The filling rate process
  • Fig. 2. Exploded view showing components of Gating System
  • Fig. 3. Sensors placement in the cast model
  • Fig. 4. Filling Sequence
  • Fig. 5. Regions that solidify during 5.121s
  • Fig. 6. Velocity VS. Time Graph (Sensor 1, Center of Hub)
  • Fig. 7. Velocity VS. Time Graph (Sensor 4, Spoke)
  • Fig. 8. Velocity VS. Time Graph (Sensor 6, Rim)
  • Fig. 9. Temperature vs. Time Graph – Sensor 1 (cavity, core)
  • Fig. 10. Temperature vs. Time Graph – Sensor 4 (cavity, spoke)
  • Fig. 11. Temperature vs. Time Graph – Sensor 5 (cavity, rim)
  • Fig. 12. Temperature vs. Time Graph – Sensor 2 (mould, center of hub)
  • Fig. 13. Temperature vs. Time Graph – Sensor 3 (mould, side of hub)
  • Fig. 14. Temperature vs. Time Graph – Sensor 6 (mould, spoke)

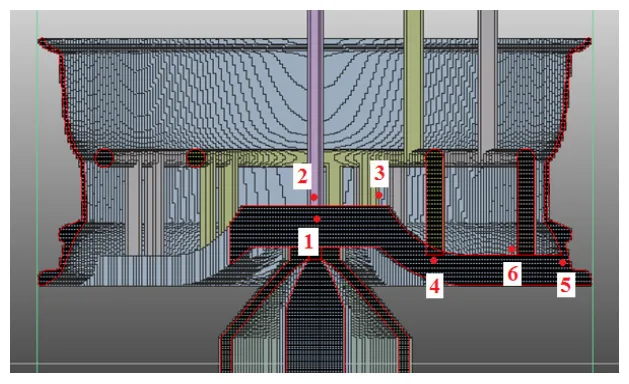

Fig. 3. Sensors placement in the cast model
Fig. 3. Sensors placement in the cast model

7. 결론:

본 연구에서는 저압 다이캐스팅을 이용한 새로운 주물 금속 매트릭스 복합재료 자동차 휠이 성공적으로 설계되었다. 이 접근법은 알루미늄 실리콘 카바이드 Duralcan F3S.20S-T6 (A356-20% SiC)에 대한 이론적 및 시뮬레이션 공식을 결합하여 충전 순서, 유동 속도, 응고 시간을 분석했다. 시뮬레이션 결과에 따르면, 용융된 금속 매트릭스 복합재료가 작은 공급 단면을 통과할 때 최대 유동 속도가 50cm/s로 가속되어 산화, 산화막, 공기 혼입을 방지한다. 또한, 시뮬레이션 결과는 최대 주입 온도로 인해 미미한 난류를 경험했다.

8. 참고문헌:

  • [1] L. J. Vendra, A. Rabiei, A study on aluminum-steel composite metal foam composite by casting, Journal of Material Science & Engineering, vol. A. 465, pp. 59-67, 2007.
  • [2] R.K. Gupta, S.P. Mehrotra, S.P. Gupta, Evaluation and optimization of metal matrix composite strip produced by single roll continous strip casting method, Journal of Material Science & Engineering, vol. A. 465, pp. 116-123, 2007.
  • [3] S. Sulaiman, M Sayuti, R. Samin, Mechanical properties of the as cast quartz particulate reinforced LM6 alloy matrix composite, Journal of Materials Processing Technology, vol. 201, pp. 731-73, 2008.
  • [4] K. Aldas, M.D. Mat, Experimental and theoritical analysis of particle distribution in particulate metal matrix composite, Journal of Materials Processing Technology, vol. 160, pp. 289-285, 2008.
  • [5] S. Naher, D. Brabazon, L. Looney, Development and assesment of new quick quench stir caster design for the production of metal matrix composites, Journal of Materials Processing Technology, vol. 166, pp. 430-439, 2004.
  • [6] N. Altinkok, R. Koker, Modelling of the prediction of tensile and density properties in particle reinforced metral matrix composite, Journal of Materials & Design, vol. 27, pp. 625-631, 2006.
  • [7] R. Koker, N. Altinkok, A. Demir, Neural network based prediction of mechanical properties of particulate reinforced metal matrix compostes using various training algorithm, Journal of Materials & Design, vol. 28, pp. 616-627, 2007.
  • [8] K.R. Ravi, V.M. Sreekumar, R.M. Pillai, C. Mahato, K.R. Amaranathan, R.A. Kumar, B.C. Pai, Optimization of mixing parameters through a water model for metal matrix composites synthesis, Journal of Materials & Design, vol. 28, pp. 871-881, 2007.
  • [9] T.R Vijayaram, S. Sulaiman, A.M.S. Hamouda, M.H.M. Ahmad, Fabrication of fiber reinforced metal matrix composites by squeeze casting technology, Journal of Materials & Design, vol. 178, pp. 34-38, 2006.
  • [10] H. Yamagata, H. Kurita, M. Aniolek, W. Kasprzak, J.H. Sokolowski, Thermal and metallographic characteristics of the Al 20% Si high pressure die casting alloy for monolithic cylinder block, Journal of Materials Processing Technology, vol. 199, pp. 84-90, 2008.
  • [11] M.T. Smith, D.R., Herling & J.A. Carpenter, Low Cost Cast Aluminium Metal Matrix Composites, 2001 Annual Progress Report of Automotive Lightweighting Material. USA: U.S. Department of Energy, 2001.
  • [12] M. Merlin, G. Timeli, F. Bonollo, & G.L. Garagnani, Impact Behavior of A356 Alloy for Low-pressure Die Casting Automotive Wheels, Journal of Materials Processing Technology. vol. 209, pp. 1060-1073. 2009.
  • [13] K. L. Edwards, Strategic Substitution of New Materials for Old: Applications in Automotive Product Development, Journals of Materials and Design, vol. 25, pp. 529-533, 2004.
  • [14] G. Sala, Technology-driven Design of MMC Squeeze Cast Connecting Rods, Science and Technology of Advanced Materials, vol. 3, pp. 45-57, 2002.
  • [15] J.W. Kaczmar, K. Pietrzak, & W. Wlosińki, The Production and Application of Metal Matrix Composite Materials, Journal of Materials Processing Technology, vol. 106, pp. 58-67, 2000.
  • [16] W.D. Callister. Jr., Materials Science and Engineering an Introduction" (6th edition, Wiley, 2003).
  • [17] C.Y., Chia, & L.H. Yeh, Computer Simulation of Casting Process of Aluminum Wheels - A Case Study, Journal of Engineering Manufacture, vol. 220, part B. 2005.

전문가 Q&A: 자주 묻는 질문

Q1: 이 연구는 저압 다이캐스팅(LPDC)에 대한 것인데, 고압 다이캐스팅(HPDC) 전문가에게 어떤 의미가 있나요?

A1: 좋은 질문입니다. 비록 공정은 다르지만, 시뮬레이션을 통해 용탕의 유동과 응고를 제어하는 기본 원리는 동일하게 적용됩니다. 이 연구는 게이트 설계가 어떻게 국부적인 유동 속도를 급격히 증가시켜 결함을 유발하는지 명확히 보여줍니다. 속도와 압력이 훨씬 높은 HPDC에서는 이러한 현상이 더욱 극심하게 나타나므로, 시뮬레이션을 통한 사전 검증과 설계 최적화의 중요성은 오히려 더 크다고 할 수 있습니다.

Q2: 시뮬레이션에서 탕구(ingate)의 최고 속도가 58.2cm/s로 나타났습니다. 훨씬 빠른 속도로 충전되는 HPDC 공정에서 이 결과가 어떻게 관련될 수 있나요?

A2: 절대적인 속도 값보다는 그 원리가 중요합니다. 이 시뮬레이션은 탕구가 용탕 흐름의 병목 지점(choke point)이 되어 과도한 가속을 유발했음을 보여줍니다. HPDC에서는 이러한 가속을 게이트 설계로 제어하는 것이 용탕의 분무화(atomization)와 그로 인한 심각한 결함을 막는 데 더욱 중요합니다. 이 연구는 시뮬레이션이 바로 그 병목 지점을 정확히 찾아낼 수 있음을 증명합니다.

Q3: 휠의 림(rim) 부분에서 공기 혼입이 예측된 주된 이유는 무엇인가요?

A3: 논문의 Figure 4를 보면, 용탕이 림으로 흘러 들어가면서 두 갈래로 나뉘었다가 다시 합쳐지는 것을 볼 수 있습니다. 이는 공기가 빠져나갈 통로 없이 갇히게 되는 전형적인 상황입니다. HPDC 금형 설계 시에도 이러한 용탕 흐름의 분기 및 합류 지점을 시뮬레이션으로 예측하고, 해당 영역에 효과적인 오버플로우나 벤팅을 설계하는 것이 매우 중요합니다.

Q4: 이 연구는 A356 합금에 20%의 SiC를 강화한 MMC를 사용했습니다. 만약 SiC 강화재의 비율이 달라진다면 결과는 어떻게 변할까요?

A4: 논문에서 직접 다루지는 않았지만, 충분히 예측 가능합니다. SiC 함량이 높아지면 용탕의 점성이 증가하여 유동성이 저하됩니다. 이는 완전한 충전을 더 어렵게 만들고, 유동과 관련된 결함(미충전, 콜드셧 등)을 악화시킬 수 있습니다. 따라서 강화재 비율이 높은 MMC를 사용할수록, 시뮬레이션을 통해 이러한 영향을 예측하고 충전 조건을 최적화하는 과정이 더욱 필수적입니다.

Q5: 금형 냉각 채널 시뮬레이션(Figure 12)은 응고 해석에 어떤 영향을 미쳤나요?

A5: Figure 12는 금형 코어에 위치한 냉각 채널이 작동하면서 해당 부위의 온도가 급격히 떨어지는 것을 보여줍니다. 이는 국부적인 냉각을 통해 응고 패턴을 제어할 수 있음을 의미합니다. 즉, 시뮬레이션을 통해 냉각 채널의 위치와 작동 시점을 최적화함으로써, 수축 기공과 같은 응고 결함을 최소화하는 지향성 응고(directional solidification)를 유도할 수 있습니다.


결론: 더 높은 품질과 생산성을 향한 길

본 연구는 MMC와 같은 첨단 소재를 이용한 복잡한 부품 주조에서 시뮬레이션이 단순한 검증 도구를 넘어, 설계 최적화와 결함 예방의 핵심적인 역할을 수행함을 명확히 보여주었습니다. 특히, 탕구에서의 과도한 유동 속도 증가는 저압주조뿐만 아니라 고압 다이캐스팅(HPDC) 공정에서도 반드시 제어해야 할 핵심 변수입니다.

CASTMAN은 최신 산업 연구 결과를 실제 공정에 적용하여 고객사가 더 높은 생산성과 품질을 달성할 수 있도록 최선을 다하고 있습니다. 본 논문에서 논의된 과제들이 귀사의 운영 목표와 일치한다면, CASTMAN의 엔지니어링 팀에 문의하여 이러한 원칙을 귀사의 부품에 어떻게 적용할 수 있을지 논의해 보십시오.
