この技術概要は、J. N. Balaraju氏がSFA Newsletter（2013年5月）で発表した学術論文「Surface Engineering and its Role in Preventing Early Failures」に基づいています。ダイカストの専門家であるCASTMANが、Gemini、ChatGPT、GrokなどのLLM AIの支援を受け、高圧ダイカスト（HPDC）の専門家向けに分析・要約したものです。
キーワード
- プライマリキーワード: 表面改質 (Surface Engineering)
- セカンダリキーワード: 無電解ニッケルめっき (Electroless Nickel Plating), 耐食性 (Corrosion Resistance), 耐摩耗性 (Wear Resistance), 初期故障防止 (Preventing Early Failures), 航空宇宙部品 (Aerospace Components), 自動車部品 (Automotive Components), 電子部品 (Electronic Components)
エグゼクティブサマリー
- 課題: エンジニアリング部品の多くは、摩耗、腐食、疲労といった表面に関連する現象が原因で、早期に劣化・故障します。
- 手法: 本稿では、この課題に対する解決策として表面改質技術を概説し、特に「無電解ニッケルめっき」の有効性に焦点を当てています。
- 重要なブレークスルー: 無電解ニッケルめっきは、複雑な形状の部品にも均一な皮膜を形成でき、耐食性や耐摩耗性を大幅に向上させる、多用途で経済的な手法です。
- 結論: この技術は、自動車、航空宇宙、エレクトロニクスといった要求の厳しい分野において、部品の寿命を延ばし、全体的な性能と信頼性を向上させるための強力なツールとなります。
課題：なぜこの研究がHPDCの専門家にとって重要なのか
エンジニアリング部品の大部分は、その耐用年数中に表面から劣化が始まります。特に、摩耗、腐食、疲労は、部品の故障を引き起こす3大要因です。この問題に対処するため、「表面改質（Surface Engineering）」という学際的な分野が発展してきました。
表面改質の基本的な考え方は、Bell氏[1]によれば、「表面と基材を一つのシステムとして設計し、それぞれ単独では達成不可能なコスト効率の高い性能向上を実現すること」です。つまり、部品本体には安価で加工しやすい材料（リーン材）を使用し、機能性が求められる表面にのみ、高価で高性能な材料をコーティングとして使用するアプローチです。これにより、材料の節約と環境保全に貢献しつつ、部品の寿命を延ばすことが可能になります。
アプローチ：手法の解明
表面に特定の特性（耐摩耗性、耐食性、耐酸化性など）を付与するため、物理蒸着（PVD）や化学蒸着（CVD）など数多くのコーティング手法が存在します。その中でも、本稿では無電解めっきプロセスに注目しています。
無電解めっきは、その多用途性、経済性、拡張性、そしてプロセスの調整の容易さから、広く利用されています。特に、電気めっきなどの電気化学的手法と比較して、以下のような利点があります。
- より均一な皮膜厚さが得られる（複雑な形状でも均一に成膜可能）
- 皮膜の多孔性が低い
- 外部電源や電気的接点が不要
- 非導電性の材料にもめっきが可能
これらの特徴により、無電解めっきは様々な材料の表面改質に非常に有効な手段となっています。
ブレークスルー：主要な発見とデータ
本稿では、無電解ニッケルめっきが表面関連の故障防止に貢献した具体的な事例をいくつか紹介しています。
- 自動車分野：キャブレターの腐食問題の解決

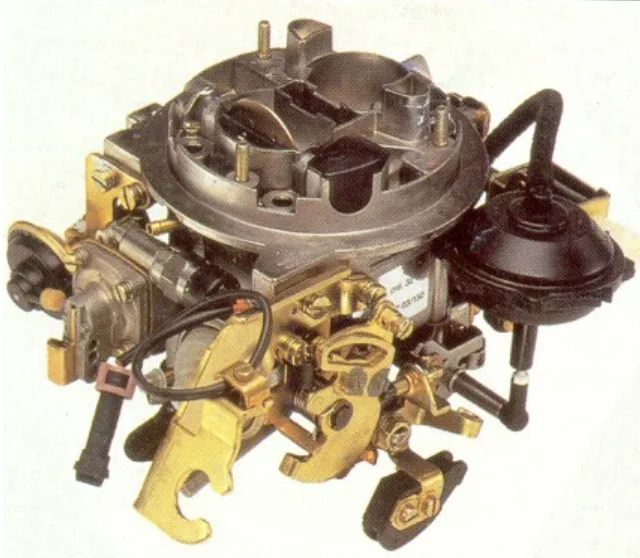

ブラジルで燃料がガソリンからエタノールに切り替わった際、亜鉛ダイカスト製のキャブレターが深刻な腐食問題に直面しました。腐食生成物がキャブレターの細い流路を詰まらせる問題が発生しましたが、無電解ニッケルめっきを施すことでこの問題は解決されました（Fig. 1）。 - 航空宇宙分野：コンプレッサー部品の性能向上

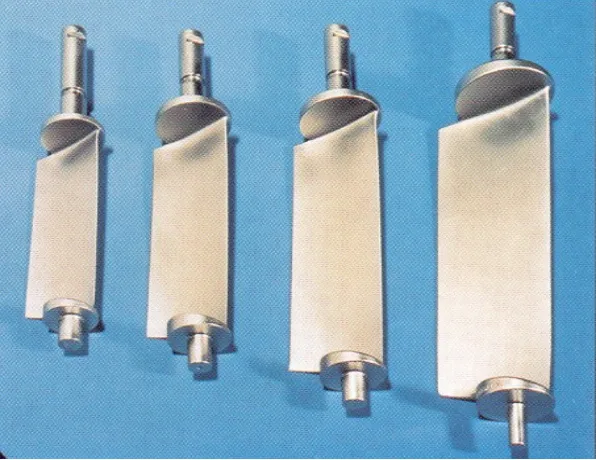

航空機のエンジンコンプレッサー部品は、425°Cの高温下で腐食性ガスや侵食性粒子から保護される必要があります。従来はNi/Cd合金めっきや溶射アルミナイドコーティングが使用されていましたが、皮膜の不均一性が課題でした。均一な膜厚と優れた耐食性・耐侵食性を持つ無電解ニッケルめっきは、これらの従来法を上回る性能を示しました（Fig. 2）。 - エレクトロニクス分野：ヒートシンクの機能性向上

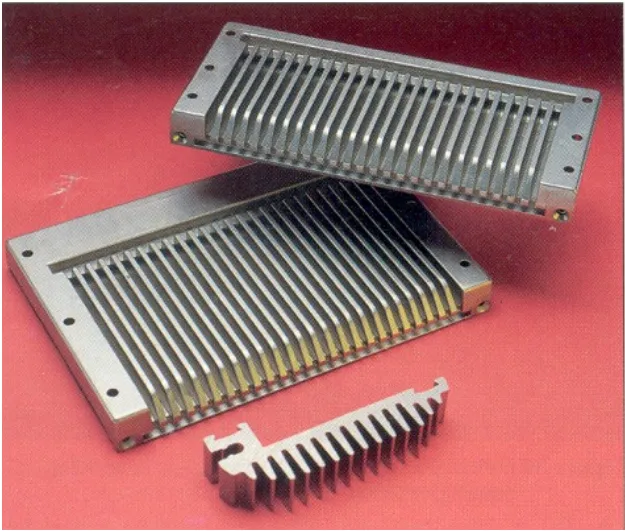

アルミニウム製のヒートシンクは、複雑なフィン形状を持つため、均一なコーティングが困難です。無電解ニッケルめっきは、このような部品に硬質で耐久性があり、はんだ付けも可能なコーティングを提供し、腐食から保護します（Fig. 3）。 - 衛星技術：特殊な光学特性の実現
人工衛星の受動的放射冷却器に使用されるミラーには、極めて高い鏡面反射率が求められます。基材のアルミニウムは傷がつきやすく研磨が困難ですが、ナノ結晶ニッケルを含む多層コーティングを施すことで、要求される平滑な仕上げを実現しました（Fig. 4）。
HPDC製品への実践的な示唆
この研究は、ダイカスト製品の付加価値を高めるための具体的なヒントを提供します。
- プロセスエンジニアへ: 本研究は、特に複雑な形状を持つ部品や、亜鉛・アルミニウムダイカスト製品が直面する腐食・摩耗の問題に対し、無電解ニッケルめっきが有効な解決策となり得ることを示唆しています。
- 品質管理担当者へ: 航空宇宙分野の事例で示されたように、無電解めっきによる均一な皮膜厚さは、部品の組み立てを簡素化し、製品ごとの性能のばらつきを低減します。これにより、一貫した品質を保証しやすくなります。
- 金型・製品設計者へ: この研究は、安価なバルク材を使用しつつ、表面コーティングによって耐食性や研磨性といった優れた表面特性を付与する「表面改質」の設計思想の有効性を証明しています。これは、コスト効率の高い製品開発戦略に直結します。
論文詳細
Surface Engineering and its Role in Preventing Early Failures
1. 概要:
- 論文名: Surface Engineering and its Role in Preventing Early Failures
- 著者: J. N. Balaraju
- 発行年: 2013
- 発行元: SFA Newsletter
- キーワード: Surface modification, electroless plating, wear, corrosion, fatigue, surface engineering
2. 要旨:
本稿では、表面改質技術、特に無電解ニッケルめっきが、自動車、航空宇宙、エレクトロニクスなどの様々な分野で、部品の早期故障を防ぐ上で果たす重要な役割について論じている。表面工学の基本概念は、安価な材料を基材として使用し、高価な材料をコーティングとして表面に適用することで、コスト効率の高い性能向上を実現することである。無電解ニッケルめっきは、その均一なコーティング能力、優れた耐食性・耐摩耗性、そして複雑な形状や非導電性材料にも適用可能であることから、非常に有効な手法として紹介されている。エタノール燃料によるキャブレターの腐食防止、航空機エンジン部品の保護、電子機器用ヒートシンクの機能性向上、衛星用ミラーの光学特性の実現など、具体的な成功事例が示されている。
3. 序論:
表面改質は紀元前850年にまで遡る長い歴史を持つ。当初は芸術の域を出なかったが、現在では確立された科学分野へと成熟し、多様な技術へと発展してきた。エンジニアリング部品の大部分は、摩耗、腐食、疲労といった表面に関連する現象によって劣化・故障する。この課題に対応するため、表面工学という学際的な分野が発展した。表面工学は、部品の機能要件の定義から始まり、故障メカニズムの特定、適切な材料と表面改質プロセスの選択を経て、部品寿命の延長、加工経済性の確保、原材料・環境の保全を目指す。基本的な考え方は、安価な材料を基材とし、希少または高価な材料をコーティングとして使用することで、表面と基材の相乗効果を狙うことである。
4. 研究の概要:
研究トピックの背景:
エンジニアリング部品の性能と寿命は、表面の状態に大きく依存する。特に、腐食や摩耗は産業界全体で大きな経済的損失を引き起こしており、これを防ぐための効果的な技術が求められている。
従来の研究の状況:
PVD、CVD、電気めっき、溶射など、多くの表面改質技術が存在する。しかし、これらの技術には、複雑形状への不均一なコーティングやコスト面での課題があった。
研究の目的:
本研究は、表面工学の一環として、特に無電解めっき技術の有効性を、自動車、航空宇宙、エレクトロニクス分野での具体的な適用事例を通じて示すことを目的とする。
中核研究:
無電解ニッケルめっきが、腐食、摩耗、酸化といった問題に対して、いかにして優れた解決策を提供するかを実例に基づき解説する。均一な膜厚、はんだ付け性、研磨性といった多様な特性を付与できることを示す。
5. 研究方法
研究デザイン:
本研究は、文献レビューと事例研究に基づいている。表面工学の概念を定義し、無電解めっき技術の利点を説明した後、4つの異なる産業分野（自動車、航空宇宙、エレクトロニクス、衛星技術）での成功事例を提示する。
データ収集と分析方法:
各事例では、直面した課題、適用された無電解ニッケルめっきの仕様、そしてその結果得られた性能向上が記述されている。図（Fig. 1-4）を用いて、実際の部品やその効果を視覚的に示している。
研究トピックと範囲:
研究は表面工学全般を概観しつつ、特に無電解ニッケルめっきに焦点を当てている。その適用範囲は、機械的特性（耐摩耗性、耐食性）の向上から、特殊な物理的特性（光学特性）の実現にまで及ぶ。
6. 主要な結果:
主要な結果:
- 無電解ニッケルめっきは、エタノール燃料を使用する自動車の亜鉛ダイカスト製キャブレターの腐食を効果的に防止した。
- 航空宇宙用コンプレッサー部品において、従来のNi/Cdめっきや溶射コーティングよりも優れた耐食性、耐侵食性、および均一な膜厚を提供した。
- 複雑な形状を持つアルミニウム製ヒートシンクに対し、硬質で耐久性があり、はんだ付け可能な保護コーティングを実現した。
- 衛星の放射冷却器用ミラーにおいて、ナノ結晶ニッケルコーティングを用いることで、極めて高い鏡面反射率を持つ研磨可能な表面を形成した。
図の名称リスト:
- Fig. 1 Electroless nickel resolved corrosion problems on carburetors using ethanol fuel
- Fig. 2 High phosphorus deposits on variable vanes and trunions have provided performance and cost advantages
- Fig. 3 Electroless nickel provides a hard, durable coating with good solderability on heat sinks
- Fig. 4 Highly polishable coatings for passive radiative coolers of satellites
7. 結論:
表面工学は、製品の全体的な効率を向上させるだけでなく、一つ以上の表面特性を強化するために表面を改質する上で重要な役割を果たす。様々なコーティング法の中でも、無電解ニッケルめっき法は多様な用途で広く使用されている。本報告で議論された事例は、表面改質がエンジニアリング部品の早期の故障・劣化を防ぐ上で絶大な可能性を秘めていることを明確に示している。基材とコーティングシステムの耐摩耗性、耐摩耗性、耐食性を向上させるだけでなく、この方法は要求される光学特性を達成する上でも適していることがわかる。
8. 参考文献:
- [1] T. Bell, “Surface Engineering: Past, present and future, Surface Engineering", 6.1 (1991) 31.
- [2] A. Zanini, “Nickel”, Nickel Development Institute (NiDI) March 1987 Publication.
- [3] F. Brindisi, “The use of electroless nickel in the aerospace industry – An Overview", S.W. Ontario Branch AESF Springfest Symposium, Kitchener, Ontario, April 1997.
- [4] G.O. Mallory and J.B. Hajdu, 'Electroless plating: Fundamentals and Applications', (AESF, Orlando, FL, 1990).
- [5] W.F. Riedel, Electroless Nickel Plating, ASM Int. Metals Park, Ohio, USA, 1991.
専門家によるQ&A：あなたの疑問に答えます
Q1: なぜ無電解めっきは、電気めっきなどの他のコーティング方法より優れている場合があるのですか？
A1: 無電解めっきは、より均一な皮膜厚さを提供し（特に複雑な形状や凹部において）、皮膜の多孔性が低く、外部電源を必要とせず、非導電性の材料にも適用できるためです。（出典：論文 p.2）
Q2: この技術によって解決された、具体的な実世界の故障事例はありますか？
A2: はい。ブラジルで燃料が腐食性の高いエタノールに切り替わった際、亜鉛ダイカスト製キャブレターに深刻な腐食が発生しました。無電解ニッケルめっきを施すことで、腐食生成物が細い流路を塞ぐのを防ぎ、この問題を解決しました。（出典：論文 p.2-3, Fig. 1）
Q3: この技術は高温の航空宇宙用途でも使用できますか？
A3: はい。最大425°Cで動作するエンジンコンプレッサー部品に成功裏に使用されており、腐食性雰囲気や侵食性粒子からの保護を提供します。この性能は、従来のNi/Cd合金や溶射アルミナイドコーティングを上回るものでした。（出典：論文 p.3, Fig. 2）
Q4: 論文で述べられている表面工学の核となる原則は何ですか？
A4: Bell氏[1]によれば、「表面と基材を一つのシステムとして設計し、それぞれ単独では達成不可能なコスト効率の高い性能向上を実現すること」です。つまり、安価な材料で部品本体を作り、高性能なコーティングを施すという考え方です。（出典：論文 p.1）
Q5: 耐食性や耐摩耗性以外に、どのような特性を付与できますか？
A5: この論文では、特殊な光学特性を実現できることも示されています。ナノ結晶ニッケルを含む多層コーティングシステムを用いて、衛星用冷却器のアルミニウムミラーに高い鏡面反射率を持つ研磨可能な表面を作り出しました。（出典：論文 p.4-5, Fig. 4）
結論と次のステップ
本研究は、HPDC製品の品質向上、欠陥削減、そして生産最適化に向けた、明確でデータに基づいた道筋を示しています。表面改質、特に無電解ニッケルめっきは、部品の性能と寿命を飛躍的に向上させるための、実証済みの強力なソリューションです。
CASTMANでは、最新の業界研究を応用し、お客様が抱える最も困難なダイカストの課題を解決することに専念しています。この記事で議論された課題がお客様の事業目標と共鳴するものであれば、ぜひ当社の技術チームにご連絡ください。これらの先進的な原則をお客様の部品にどのように適用できるか、共に検討させていただきます。
