Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities

鋳造エンジニアのための重要な発見：この画期的な研究は、シミュレーションが従来のハンズオントレーニングに代わり、収縮、ホットスポット、流動性といった複雑な鋳造コンセプトのより深い理解をいかに提供できるかを示しています。

この技術概要は、[Dr. Sam Ramrattan, Dr. Matthew Cavalli P.E.]によって執筆され、[American Society for Engineering Education (ASEE)]から年に発行された学術論文「[Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities]」に基づいています。HPDC専門家のために、CASTMANの専門家が要約・分析しました。

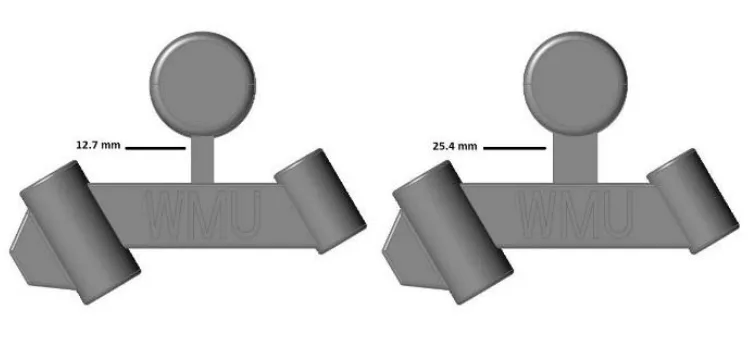

Figure 1. CAD image of Shrinkage model
Figure 1. CAD image of Shrinkage model

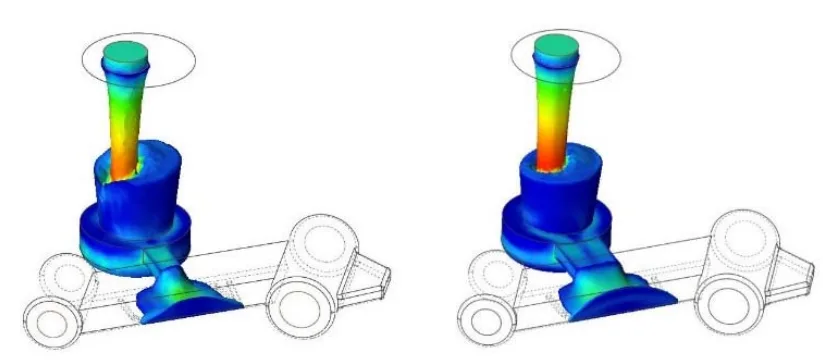

Figure 3. Simulation result of filling variance in 12.7 mm and 25.4 mm gate model
Figure 3. Simulation result of filling variance in 12.7 mm and 25.4 mm gate model

キーワード

  • 主要キーワード: 金属鋳造シミュレーション
  • 副次キーワード: 工学における遠隔教育, 凝固シミュレーション, 鋳造欠陥, 収縮巣, 流動性解析, インベストメント鋳造, ファウンドリ4.0

エグゼクティブサマリー

  • 課題: COVID-19のパンデミックにより、金属鋳造教育に不可欠な対面およびハンズオンの実験活動が停止し、効果的な遠隔教育ソリューションが急務となりました。
  • 手法: 研究者たちは、学部生向けの金属鋳造コースを遠隔学習形式に適合させました。彼らは4つの連続したシミュレーション活動を用いて、収縮、ホットスポット、流動性、湯口設計といった中核的な鋳造原理を教えました。
  • 重要なブレークスルー: シミュレーションは非常に効果的な教育ツールであることが証明されました。これにより、学生は物理的な実験室でさえ観察が困難な鋳型内の現象を含め、複雑な鋳造プロセスを安全かつ遠隔で視覚化し、理解することができました。
  • 結論: 鋳造シミュレーションは、金属鋳造分野の工学教育にとって、実行可能で効果的かつ現代的なツールであり、業界のデジタルトランスフォーメーション（ファウンドリ4.0）とも一致しています。

課題：この研究がHPDC専門家にとって重要な理由

数十年にわたり、金属鋳造の教育はハンズオンの実験室体験に大きく依存してきました。。しかし、COVID-19パンデミックのような前例のない状況は、この伝統的なモデルに挑戦し、教育の継続性を脅かしました。。この問題は学術界に限ったことではありません。産業界は、ファウンドリ4.0の原則に沿って、デジタルツールに習熟した次世代のエンジニアを必要としています。。本研究は、シミュレーション技術を活用して理論と実践の間のギャップを埋めることにより、この差し迫ったニーズに対応します。これはパンデミック中の必要性から生まれた解決策ですが、将来の工学教育と労働力育成に広範な影響を及ぼします。

アプローチ：方法論の解明

この研究では、従来の金属鋳造コース（EDMM 3520）を8週間の遠隔学習形式に転換しました。。ハンズオンの実験室を代替するために、研究者たちは学生が段階的に概念を構築できるように、4つのシミュレーション活動を慎重に設計しました。彼らは、学生が標準的なノートPCでアクセス可能な、合理化された5段階のプロセス（モデルのインポート、部品の選択、コンポーネントの作成、プロセスの設定、シミュレーションの実行）を使用する鋳造シミュレーションソフトウェアを選択しました。。このアプローチは、従来のコースの実践的な側面を模倣するだけでなく、業界でますます普及しているツールを使用して、学生が現実世界の鋳造問題を解決する力を与えました。。

ブレークスルー：主要な発見とデータ

この研究は、4つの対象を絞った活動を通じて、シミュレーションベースの学習の有効性を体系的に実証しました。

  • 発見1：収縮欠陥の可視化: 最初の活動では、学生は2つの異なるゲートサイズ（12.7mmと25.4mm）を持つモデルの重力生砂鋳造をシミュレーションしました。Figure 2に示すように、シミュレーションはゲート設計が最終鋳物の収縮巣の位置にどのように直接影響するかを明確に示し、予測的な欠陥分析の概念を導入しました。
  • 発見2：ホットスポットと幾何学的効果の特定: 2番目の活動は、表面積対体積の効果とホットスポットの特定に焦点を当てました。学生は立方体、球、L字型ブラケットなどの様々な形状をシミュレーションしました。Figure 5の熱解析は、複雑な接合部でホットスポットがどのように形成されるかを示し、初期設計段階での欠陥緩和における形状最適化の重要性を強調しました。
  • 発見3：流動性とプロセスパラメータの分析: 3番目の活動では、スパイラル流動性試験を用いて、異なる温度（600°C、675°C、720°C）でのAl 356合金の流動性を調査しました。Figure 7の結果は、溶融金属の温度と金型充填能力との間に直接的な相関関係があることを示し、プロセスパラメータ制御に関する貴重な教訓を提供しました。
  • 発見4：インベストメント鋳造と歩留まりの最適化: 最終プロジェクトとして、学生はインベストメント鋳造プロセスを設計し、シミュレーションしました。Figure 9は総収縮体積を可視化し、学生が歩留まりを最大化し欠陥を最小化するために湯口およびライザーシステムを最適化するよう導きました。この活動は、製造可能性のための設計（Design for Manufacturability）の原則を教えました。

HPDC製品への実践的な示唆

この学術研究は、現実の製造環境に直接的な影響を与えます。

  • プロセスエンジニア向け: 論文の「Activity 3」の調査結果は、注入温度などのプロセスパラメータを微調整することで、流動性に関連する欠陥を大幅に削減できることを示唆しています。シミュレーションにより、物理的な試行を行う前にこれらの調整を仮想的にテストできます。
  • 品質管理向け: Figure 2およびFigure 5に示されているシミュレーションによる欠陥予測は、物理的な検査の前に潜在的な品質問題を特定するための視覚的な青写真を提供します。これにより、より的を絞った品質管理戦略とスクラップ率の削減につながる可能性があります。
  • 金型設計向け: この研究は、ゲート位置（Activity 1）や鋳造形状（Activity 2）などの設計上の選択が、凝固と最終部品の完全性に測定可能な影響を与えることを強調しています。シミュレーションを使用することで、工具製作前に金型設計を検証および最適化し、コストのかかる手直しを防ぐことができます。

論文詳細

[論文名]

Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities

1. 概要:

  • 論文名: Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities
  • 著者: Dr. Sam Ramrattan, Dr. Matthew Cavalli P.E.
  • 発行年: 2024
  • 学術誌/学会: American Society for Engineering Education (ASEE)
  • キーワード: distance learning, metal casting curriculum, solidification simulation; casting simulation analysis

2. 要旨:

金属鋳造業界には、北米で30未満の認定鋳造教育財団（FEF）の大学/カレッジしかありません。このため、質の高い教育プログラムを支援し、維持することが重要です。過去35年間、金属鋳造シミュレーションツールは、主に研究開発において学界と提携してきました。同時に、金属鋳造業界は、シミュレーションが主要な役割を果たす製造へのデジタルアプローチを採用しています。教育機関は、学部レベルで凝固およびシミュレーション技術を取り入れる必要があります。凝固シミュレーションは、遠隔学習を介した入門工学コースで、学生の金属鋳造概念の理解を支援する効果的なツールとなり得るでしょうか？著者らは、実際のシミュレーション問題（鋳物のホットスポット検出、鋳物の表面積対体積の問題、様々な鋳造合金の流動性、設計最適化、歩留まり計算）を含む一連のモジュールの使用を拡大することを調査しました。流動および凝固シミュレーション活動の実施は、COVID-19パンデミックが工学コースの従来の対面およびハンズオン学習活動を禁止したときに、金属鋳造入門コースで探求されました。参加者は、2020年夏学期中のウェスタンミシガン大学の2年生/3年生レベルの工学学生18人でした。鋳造流動および凝固予測分析は、コースに先立ってゲート設計が実験的に評価された実際の鋳造試験から検証されました。有効性の研究は、凝固シミュレーション活動の前後のコース課題および試験スコアの評価を比較した後に報告されました。コース評価の最後に、遠隔学習凝固シミュレーション体験に関する学生からのフィードバックが求められました。シミュレーション活動が説明され、出力分析が提供されました。この経験は、遠隔教育における効率的で効果的な教育ツールとしてのシミュレーションの役割についての洞察を伝えました。結果は、どのプラットフォームでも金属鋳造入門を教える際のシミュレーションソフトウェアツールの採用と実施を支持しました。

3. 序論:

金属鋳造入門コースは、何十年もの間同じ方法で教えられてきました。このコースの前提条件は、材料科学（冶金学、流体力学、熱力学）の理解を必要とします。。最終的に、コースの実験室部分は、成形、溶解、充填の側面を実証するために使用され、産業安全も忘れられていませんでした。場合によっては、鋳造シミュレーションソフトウェアが提示または実演されますが、その技術は金属鋳造入門の教育学の中心ではありません。鋳造シミュレーション技術は、凝固、ライザー、ゲート設計を含むより高度なコースのためにしばしば予約されています。。本稿の著者らはこの考えを支持し、主題の適切な理解のために理論と実践の両方を提供する金属鋳造カリキュラムを奨励しています。2020年、COVID-19の発生は、社会に前例のない課題と運営上の混乱をもたらしました。鋳造業界は、訓練/教育を受けた労働力に関する不足に対処し、金属鋳造教育を改善するためにギアを切り替える必要があります。パンデミックは、教育においてスマートで回復力のある戦略が必要とされる私たちの世界を変えました。

4. 研究の概要:

  • 研究トピックの背景: 従来の金属鋳造教育は、ハンズオンの対面実験作業に依存していますが、パンデミックにより遠隔学習の代替案が必要となりました。
  • 先行研究の状況: シミュレーションソフトウェアは業界で使用されてきましたが、特に初級レベルでは、学部教育カリキュラムに完全に統合されていないことがよくあります。。
  • 研究の目的: 目的は、遠隔学習環境で金属鋳造を教えるためにシミュレーション活動を使用するアプローチを特定し、シミュレーションツールを使用する前後の学生の成果を比較することでした。
  • 中核研究: 中核は、従来の実験作業を置き換えるための4つのシミュレーション活動（収縮、ホットスポット、流動性、インベストメント鋳造設計）の開発と実施、および遠隔環境での学生の関与と理解の評価でした。

5. 研究方法論:

  • 研究デザイン: この研究では、従来の対面コースと新しい遠隔学習コースとの比較デザインを使用しました。遠隔カリキュラムには、講義スライド、関連する読み物、ビデオプレゼンテーション、および4つの中核的な鋳造シミュレーションプロジェクトが組み込まれていました。。
  • データ収集および分析方法: 学生の成績は、各活動後の技術レポートと電子試験によって評価されました。学生のフィードバックは、コース評価調査を通じて収集されました。。
  • 研究トピックと範囲: この研究は、2020年夏学期にウェスタンミシガン大学の2年生および3年生の工学学生18人を対象とした入門金属鋳造コース（EDMM 3520）に焦点を当てました。

6. 主な結果:

図の名称リスト:

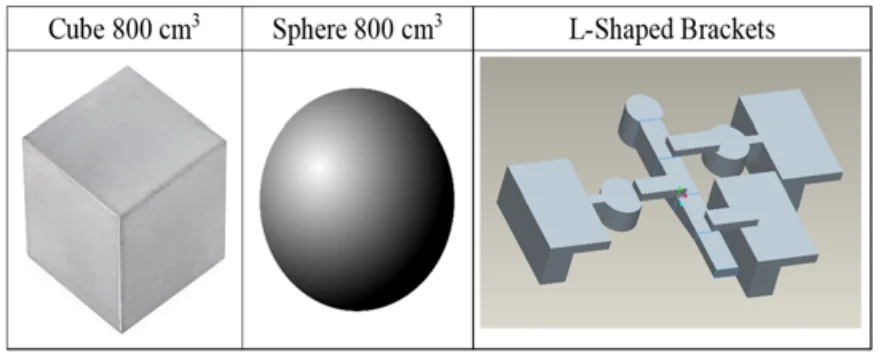

Figure 4. CAD image of Solidification model
Figure 4. CAD image of Solidification model

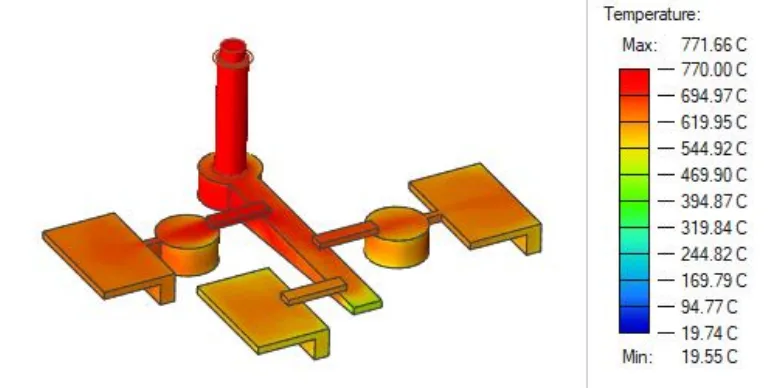

Figure 5. Filling temperature of L shaped bracket
Figure 5. Filling temperature of L shaped bracket

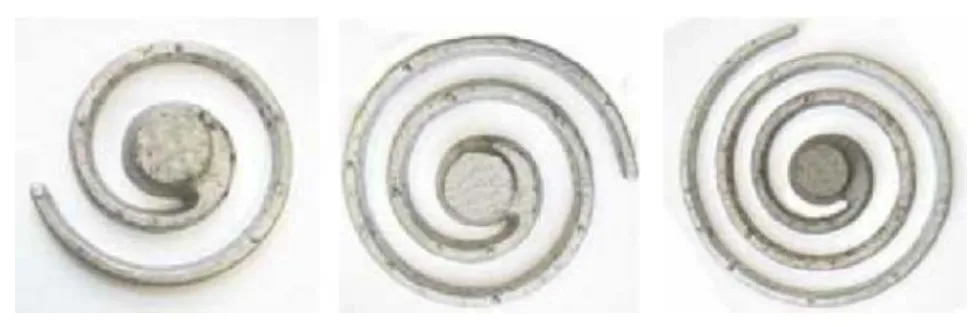

Figure 10. Casting produced by aluminum 356 at different temperatures using gravity casting
Figure 10. Casting produced by aluminum 356 at different temperatures using gravity casting
  • Figure 1. CAD image of Shrinkage model
  • Figure 2. Simulation result of shrinkage porosity in 12.7 mm and 25.4 mm gate model
  • Figure 3. Simulation result of filling variance in 12.7 mm and 25.4 mm gate model
  • Figure 4. CAD image of Solidification model
  • Figure 5. Filling temperature of L shaped bracket
  • Figure 6. CAD image of Fluidity model
  • Figure 7. Fluidity result of spiral at different temperature
  • Figure 8. CAD design of investment casting model
  • Figure 9. Simulation result of investment casting model.
  • Figure 10. Casting produced by aluminum 356 at different temperatures using gravity casting
  • Figure 11. Casting produced by gray iron lost foam (left) and aluminum investment

7. 結論:

この論文は、従来の学問に代わる鋳造カリキュラムの技術的側面に焦点を当てました。パンデミック中およびその後、工学教育は鋳造シミュレーションを使用した教育学的強化から恩恵を受けました。著者らは、金属鋳造教育でシミュレーションを使用することは、学生に技術リテラシーを身につけさせ、鋳造プロセスを説明し、見るための新しい方法を提供すると主張しています。この研究は、鋳造シミュレーション遠隔教育コースを従来のハンズオンコースを補完するために採用することを推奨しています。

8. 参考文献:

    1. EDMM 3520 Metal Casting on Western Michigan University eLearning, Summer 1 2020 wmich.edu/eLearning
    1. Metal casting Principles & Techniques, 1st Edition, Dec. 2013 American Foundry Society, ISBN: 978-0-87433-399-2.
    1. Altair Online Training Materials for Inspire Cast, https://2020.help.altair.com/2020.1.1/cast/en_us/topics/shared/get_started/training_support_c.htm
    1. Transport Phenomena in Metallurgy, Addison-Wesley series, by David R. Poirier, G. Geiger, 1st Edition 2016, ISBN 978-3-319-48090-9.

専門家Q&A：よくある質問への回答

Q1: この研究で[論文の主要指標、例：鋳造品質]を改善するために特定された最も重要な単一の要因は何でしたか？
A1: この研究は、単一の要因を特定するのではなく、シミュレーションツール自体の使用が理解を向上させるための最も重要な要因であると結論付けました。これにより、学生はゲート設計、温度、形状などのさまざまなパラメータを仮想的に操作および最適化し、その結果への影響を直接見ることができました。これは「Results and Discussion」セクションで詳述されています。

Q2: この研究は、[問題]に対処するための従来の方法とどのように比較されますか？
A2: 論文のIntroductionセクションでは、従来の方法が物理的な実験室でのハンズオンのデモンストレーションに依存していると述べています。この研究は、鋳型内の溶融金属の流れなど、実験室では容易に観察できない詳細のユニークな視覚化を提供するシミュレーションという新しいアプローチを導入しています。。

Q3: この発見はすべての種類の合金に適用可能ですか、それとも特定の合金にのみ適用可能ですか？
A3: Methodologyセクションで説明されているように、この研究は特定の合金を使用して実施されました。それには、アルミニウム356（Activity 1 & 3）、AISI 1045鋼およびねずみ鋳鉄60（Activity 2）、アルミニウム319（Activity 4）が含まれます。他の合金への適用可能性については、さらなる調査が必要です。

Q4: 研究者たちは、この結論に至るためにどのような特定の測定またはシミュレーション技術を使用しましたか？
A4: 研究者たちは、「Implementation of a Suitable Software」セクションで説明されているように、特定の鋳造シミュレーションソフトウェアを利用しました。このツールにより、ユーザーは5段階のアプローチを使用してCADモデルをインポートし、パラメータを設定し、シミュレーションを実行して結果を定量化することができました。

Q5: 論文によると、主な限界または将来の研究分野は何ですか？
A5: 著者らはLimitationsセクションで、主な限界は研究が単一の夏学期（8週間）に限定されていたことであり、学生がシミュレーション技術を補完するためにハンズオンの実験室体験に関心を示したことであると述べています。

Q6: この論文からダイカスト施設が得られる直接的で実践的な教訓は何ですか？
A6: 中核となる教訓は、アクセス可能なシミュレーションソフトウェアを最適化することにより、生産に入る前に鋳造欠陥を予測および緩和し、プロセスパラメータを最適化し、設計を検証することが可能であるということです。これは、論文「Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities」の全体的な結果によって強く裏付けられている結論です。

結論と次のステップ

この研究は、HPDCにおける主要なプロセスと成果を向上させるための貴重なロードマップを提供します。これらの発見は、品質を改善し、欠陥を減らし、生産を最適化するための明確でデータ駆動型のアプローチを提供します。

CASTMANでは、お客様の最も困難なダイカスト問題を解決するために、最新の業界研究を応用することに専念しています。この論文で議論されている問題が貴社の運用目標と共鳴する場合、当社のエンジニアリングチームにご連絡いただき、これらの高度な原則を貴社のコンポーネントに実装する方法についてご相談ください。

著作権

  • この資料は「[Dr. Sam Ramrattan, Dr. Matthew Cavalli P.E.]」による論文です。「[Promoting Distance Learning in Metal Casting by Implementing Four Simulation Activities]」に基づいています。
  • 論文の出典：DOI URLは提供されていません。
    この資料は情報提供のみを目的としています。無断での商業利用は禁じられています。
