Mg-Al-ZnおよびAl-Si-Cu鋳造合金の微細構造:自動車軽量化のための詳細解析

Microstructures of Mg-Al-Zn and Al-Si-Cu cast alloys

本技術概要は、T. Tański, L.A. Dobrzański, R. Maniaraによる学術論文「Microstructures of Mg-Al-Zn and Al-Si-Cu cast alloys」に基づいています。この論文は、Journal of Achievements in Materials and Manufacturing Engineering(2010年)に掲載されました。

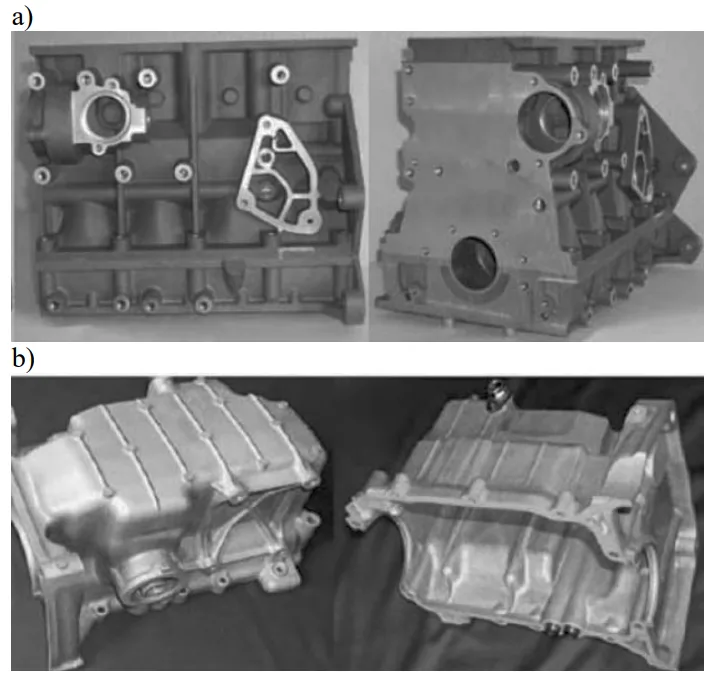

Fig. 1. Examples of automotive components made of Mg alloys a) engine block, b) oil pump
Fig. 1. Examples of automotive components made of Mg alloys a) engine block, b) oil pump

キーワード

  • 主要キーワード: 軽量合金鋳造
  • 副次キーワード: マグネシウム合金, アルミニウム合金, 鋳造組織, 自動車産業, MCMgAl6Zn1, ACAlSi9Cu

エグゼクティブサマリー

  • 課題: 自動車産業では、燃費向上と性能維持を両立させるため、より軽量で信頼性の高い構造材料が求められています。
  • 手法: MCMgAl6Zn1マグネシウム合金およびACAlSi9Cuアルミニウム合金の鋳放し状態における微細構造を、走査型電子顕微鏡(SEM)、光学顕微鏡、X線微量分析を用いて詳細に調査しました。
  • 重要な発見: Mg合金ではγ–Mg17Al12相、Al合金ではβ-Si相といった主要な金属間化合物とその分布形態を正確に特定し、これらが機械的特性に直接的な影響を与えることを明らかにしました。
  • 結論: これらの特定の微細構造を理解することは、鋳造プロセスを最適化し、軽量自動車部品の性能と信頼性を向上させる上で極めて重要です。

課題:なぜこの研究がHPDC専門家にとって重要なのか

近年の自動車産業における技術開発は、革新的な構造ソリューションと最新材料の採用に大きく依存しています。特に、車両の軽量化は燃費を改善し、排出ガスを削減するための最重要課題です。この要求に応えるため、マグネシウム(Mg)合金やアルミニウム(Al)合金のような非鉄金属が構造材料として注目されています。

しかし、これらの軽量合金を最大限に活用するには、その機械的特性、物理的・化学的特性を深く理解し、長期間にわたる信頼性を確保する必要があります。特に、鋳造後の微細構造(結晶粒、金属間化合物の種類や分布)が、最終製品の強度、延性、耐食性に決定的な影響を与えます。本研究は、自動車部品に広く使用されるMg-Al-Zn系およびAl-Si-Cu系鋳造合金の基礎的な微細構造を解明し、より高性能な部品開発のための科学的基盤を提供することを目的としています。

アプローチ:研究手法の解明

本研究では、鋳放し状態のマグネシウム合金およびアルミニウム合金の微細構造を評価するために、複数の先進的な分析手法が用いられました。これにより、材料の特性を支配する微細な特徴を正確に捉えることができました。

  • 対象材料:
    • マグネシウム合金: MCMgAl9Zn1, MCMgAl6Zn1
    • アルミニウム合金: ACAlSi9Cu, ACAlSi9Cu4
  • 分析手法:
    • 光学顕微鏡観察: LEICA MEF4Aを使用し、結晶粒界や析出物の全体的な分布を観察しました。試料は熱硬化性樹脂にマウントされ、5%モリブデン酸および1% HBF4酸でエッチングされました。
    • 走査型電子顕微鏡(SEM)観察: Opton DSM-940およびZEISS SUPRA 25を使用し、二次電子検出により、より高倍率での微細構造の詳細な形態観察を行いました。
    • X線微量分析: SEMに搭載されたエネルギー分散型X線分光計(EDS)を用いて、合金マトリックスや析出物に含まれる元素の定性的・定量的な化学組成分析および面分析を実施しました。

重要な発見:主要な研究結果とデータ

本研究により、対象となったマグネシウム合金およびアルミニウム合金の鋳放し状態における特徴的な微細構造が明らかになりました。

発見1:Mg-Al-Zn合金の微細構造

MCMgAl6Zn1およびMCMgAl9Zn1合金の構造は、主にα-Mg固溶体マトリックスと、その結晶粒界に不連続に分布するγ–Mg17Al12金属間化合物相から構成されていることが確認されました(図2参照)。このγ相の周辺には、針状の晶出物が部分的にマトリックスと整合性を持って存在する(α + γ)共晶組織が観察されました。さらに、硬度を向上させる効果があるMg2Si化合物も、角張った形状の相として同定されました(図2b)。元素マッピング分析(図4)により、これらの析出物におけるAl、Mn、Siなどの元素の濃化が確認されました。

発見2:Al-Si-Cu合金の微細構造

ACAlSi9CuおよびACAlSi9Cu4合金は、α固溶体のデンドライト(樹枝状晶)構造を特徴としていました。合金マトリックス中には、不連続なβ-Si相が存在し、α+β共晶粒を形成していました。このβ-Si相は、鋭い角を持つ不規則な板状の形態を示し、その分布はシリコンと銅の濃度に依存していました(図5、6参照)。また、Al5FeSi相や、三重共晶(α+Al₂Cu+β)および(α+Al₂Cu+AlCuMgSi+β)の存在も確認されました。元素マッピング分析(図8)は、共晶領域に銅、シリコン、マグネシウムが濃化していることを明確に示しています。

研究開発および製造現場への実践的示唆

本研究の成果は、軽量合金部品の設計、製造、品質管理に携わる専門家にとって、具体的な指針を提供します。

  • プロセスエンジニアへ: 本研究は、Mg合金におけるγ–Mg17Al12相やAl合金における板状のβ-Si相の形成メカニズムを示唆しています。冷却速度などの鋳造パラメータを調整することで、これらの相の形態を微細化し、延性や靭性といった機械的特性の改善につながる可能性があります。
  • 品質管理チームへ: 論文中の図2や図7に示される特徴的な金属間化合物(γ–Mg17Al12, Mg2Si, β-Si, Al₂Cu)は、品質検査における微細構造評価の基準として活用できます。これらの相の分布や形態が規定の範囲内にあるかを確認することで、製品の機械的特性を間接的に保証することが可能です。
  • 設計エンジニアへ: Al合金に見られる粗大な板状のβ-Si相は、応力集中を引き起こし、亀裂の起点となる可能性があります。この知見は、鋳造時の凝固プロセスにおける応力分布を考慮した部品設計に役立ちます。初期設計段階で、このような脆性相の影響を最小限に抑える形状を検討することが重要です。

論文詳細


Microstructures of Mg-Al-Zn and Al-Si-Cu cast alloys

1. 概要:

  • タイトル: Microstructures of Mg-Al-Zn and Al-Si-Cu cast alloys
  • 著者: T. Tański, L.A. Dobrzański, R. Maniara
  • 発表年: 2010
  • 掲載誌/学会: Journal of Achievements in Materials and Manufacturing Engineering
  • キーワード: Metallography; Magnesium alloys; Aluminium alloys, Structure

2. 抄録:

目的: 本稿の目的は、鋳放し状態におけるMCMgAl6Zn1マグネシウム鋳造合金およびACAlSi9Cuアルミニウム鋳造合金の組織を調査することである。 設計/方法論/アプローチ: 以下の結果は、ZEISS SUPRA 25、Opton DSM-940走査型顕微鏡およびLEICA MEF4A光学顕微鏡、X線定性微量分析、X線分析を用いた鋳造マグネシウムおよびアルミニウム合金の微細構造に関するものである。 調査結果: マグネシウム合金の組織分析は、二次相であるγ–Mg17Al12が組織内に均一に位置するα-Mg固溶体(マトリックス)からなることを示している。この組織は、主に結晶粒界に位置し、マトリックスと部分的に整合性のある針状析出物の形で凝集体を形成する。AC AlSi9CuおよびAC AlSi9Cu4鋳造アルミニウム合金は、α固溶体のデンドライト構造(合金マトリックス)を特徴とし、また、シリコンと銅の質量濃度に依存する形態を持つα+β共晶粒を形成する不連続なβ-Si相によっても特徴づけられる。 研究の限界/示唆: いくつかの特性は材料表面のみで重要であるという事実を考慮すると、将来の研究は物理蒸着法のような表面層堆積法を用いた合金表面のモデリングに関するものとなる。 実践的意義: 可能な限り軽量な車両構造を創出したいという要望と、それに伴う低燃費化により、自動車産業においてマグネシウム合金およびアルミニウム合金を構造材料として利用することが可能になった。 独創性/価値: 現代の材料は、長く信頼性の高い使用を保証するために、高い機械的、物理的、化学的特性、ならびに技術的特性を備えているべきである。上述の要件と現代材料に対する期待は、現在使用されているマグネシウム合金やアルミニウム合金を含む非鉄金属合金によって満たされている。

3. 緒言:

近年の自動車産業におけるダイナミックな発展は、主に革新的な構造ソリューションと、質量、性能、燃費に直接影響を与える最新の材料に基づいている。材料工学の分野における先駆的なソリューションは、まさに自動車産業市場に存在し、そこでは大きな将来性を持つ軽量で高強度の材料が応用されている。これらの課題を実現可能にする金属合金の基本的なグループの一つが、マグネウム合金とアルミニウム合金である。これらの合金は、特に自動車や航空産業において、その低い密度、良好な機械的特性、優れた耐食性、そして非常に良い機械加工性により広く利用されている。これらの特性は、運用コストと燃料消費を削減することを可能にする。本稿の目的は、鋳放し状態におけるMCMgAl9Zn1、MCMgAl6Zn1、ACAlSi9Cu、ACAlSi9Cu4鋳造マグネシウムおよびアルミニウム合金の研究結果を提示することである。

4. 研究概要:

研究トピックの背景:

自動車産業における軽量化と燃費向上の要求が、マグネシウム合金やアルミニウム合金といった軽量構造材料の利用を促進している。これらの材料の性能は、その微細構造に大きく依存するため、鋳造状態における組織の正確な理解が不可欠である。

従来研究の状況:

マグネシウム合金およびアルミニウム合金の一般的な特性(低密度、良好な鋳造性、機械加工性など)は広く知られている。また、合金元素の添加が機械的特性や耐食性に影響を与えることも知られている。しかし、特定の合金組成(本研究で対象としたMCMgAl-Zn系およびACAlSi-Cu系)における鋳放し状態での詳細な相形成や分布に関する体系的なキャラクタリゼーションは、さらなる最適化のために重要である。

研究の目的:

本研究の目的は、鋳放し状態にあるMCMgAl6Zn1マグネシウム鋳造合金およびACAlSi9Cuアルミニウム鋳造合金の微細構造を調査し、その特徴を明らかにすることである。

研究の核心:

研究の核心は、光学顕微鏡、走査型電子顕微鏡、およびX線微量分析を用いて、4種類の鋳造合金(MCMgAl9Zn1, MCMgAl6Zn1, ACAlSi9Cu, ACAlSi9Cu4)の微細構造を詳細に分析することにある。具体的には、マトリックス構造、金属間化合物の種類、形態、分布、および元素組成を特定し、合金の基本的な構造特性を解明した。

5. 研究方法論

研究デザイン:

本研究は、選択されたマグネシウム合金およびアルミニウム合金の鋳放し状態における微細構造を観察・分析する記述的研究デザインを採用している。

データ収集・分析方法:

試料は熱硬化性樹脂にマウントされ、化学エッチングされた後、光学顕微鏡(LEICA MEF4A)および走査型電子顕微鏡(ZEISS SUPRA 25, Opton DSM-940)を用いて観察された。化学組成の定性的および定量的な分析は、エネルギー分散型X線分光計(EDS)を搭載したSEMを用いて行われた。

研究対象と範囲:

研究対象は、鋳放し状態にあるMCMgAl9Zn1、MCMgAl6Zn1マグネシウム合金、およびACAlSi9Cu、ACAlSi9Cu4アルミニウム合金である。本研究は、これらの合金のバルク材の微細構造キャラクタリゼーションに限定されており、熱処理や表面改質の影響は範囲外である。

6. 主要な結果:

主要な結果:

  • マグネシウム合金 (MCMgAl9Zn1, MCMgAl6Zn1):
    • 微細構造は、α-Mg固溶体マトリックスと、主に結晶粒界に位置する不連続な板状のγ–Mg17Al12金属間化合物相から構成される。
    • γ相の近傍には、針状の(α + γ)共晶組織が観察された。
    • 角張った形状を持つ灰緑色のMg2Si化合物も同定され、これは鋳物の硬度を増加させるとされる。
    • EDS分析により、主要な合金元素(Mg, Al, Zn, Mn)および不純物(Fe, Si)の存在が確認された。
  • アルミニウム合金 (ACAlSi9Cu, ACAlSi9Cu4):
    • 微細構造は、α固溶体のデンドライト構造を特徴とする。
    • 鋭い角を持つ不規則な板状の不連続なβ-Si相がマトリックス中に存在し、α+β共晶粒を形成する。
    • 針状のAl5FeSi相、およびα+Al₂Cu+β、α+Al₂Cu+AlCuMgSi+βといった三重共晶の存在が確認された。
    • EDS分析により、共晶領域においてSi、Cu、Mgが濃化していることが示された。
Fig. 3. a), b) Microstructure of MCMgAl9Zn1 magnesium alloys in as-cast state

Fig. 4. The area analysis of chemical elements alloy MCMgAl6Zn1 in as-cast state: image of the secondary electrons (A) and maps of elements' distribution

Fig. 5. a), b) Microstructure of ACAlSi9Cu casting alloy
Fig. 3. a), b) Microstructure of MCMgAl9Zn1 magnesium alloys in as-cast state
Fig. 4. The area analysis of chemical elements alloy MCMgAl6Zn1 in as-cast state: image of the secondary electrons (A) and maps of elements' distribution
Fig. 9. Microstructure of ACAlSi9Cu casting alloys
Fig. 9. Microstructure of ACAlSi9Cu casting alloys

図の名称リスト:

  • Fig. 1. Examples of automotive components made of Mg alloys a) engine block, b) oil pump
  • Fig. 2. a), b) Microstructure of MCMgAl6Zn1 magnesium alloys in as-cast state
  • Fig. 3. a), b) Microstructure of MCMgAl9Zn1 magnesium alloys in as-cast state
  • Fig. 4. The area analysis of chemical elements alloy MCMgAl6Zn1 in as-cast state: image of the secondary electrons (A) and maps of elements' distribution
  • Fig. 5. a), b) Microstructure of ACAlSi9Cu casting alloy
  • Fig. 6. Microstructure of ACAlSi9Cu4 casting alloy
  • Fig. 7. Microstructure of ACAlSi9Cu4 casting alloy
  • Fig. 8. The area analysis of chemical elements alloy ACAlSi9Cu4: image of secondary electrons (A) and maps of elements' distribution
  • Fig. 9. Microstructure of ACAlSi9Cu casting alloys

7. 結論:

光学顕微鏡および走査型電子顕微鏡による金属組織学的検査の結果、MCMgAl9Zn1マグネシウム鋳造合金は、α固溶体マトリックスと、主に結晶粒界に位置する板状の不連続なγ–Mg17Al12金属間化合物相からなる微細構造を特徴とすることが確認された。さらに、γ相の近傍には針状の共晶(α + γ)の存在が明らかにされた。元素の面分析および定量的微量分析により、MgとSiを含む角張った析出物や、不規則な形状を持つ高濃度のMnとAlを含む相の存在が示唆された。

一方、ACAlSi9CuおよびACAlSi9Cu4アルミニウム鋳造合金は、α固溶体のデンドライト構造と、マトリックス中に不規則に配置された鋭い角を持つ大きな板状の不連続なβ-Si相を特徴とすることが示された。これらの合金はまた、α+β共晶粒を形成し、α+Al₂Cu+β、α+Al₂Cu+AlCuMgSi+β共晶およびAl5FeSi相の存在も確認された。

8. 参考文献:

  • [1] E.F. Horst, B.L. Mordike, Magnesium Technology. Metallurgy, Design Data, Application, Springer-Verlag, Berlin Heidelberg 2006.
  • [2] A. Fajkiel, P. Dudek, G. Sęk-Sas, Foundry engineering XXI с. Directions of metallurgy development and Ligot alloys casting, Publishers Institute of Foundry engineering, Cracow, 2002.
  • [3] K.U. Kainem, Magnesium – Alloys and Technology, Wiley- VH, Weinheim, Germany, 2003.
  • [4] H. Westengen, Magnesium Alloys: Properties and Applications Encyclopaedia of Materials: Science and Technology, 2008, 4746-4753.
  • [5] M. Greger, R. Kocich, L. Čížek, L.A. Dobrzański, I. Juřička, Possibilities of mechanical properties and microstructure improvement of magnesium alloys, Archives of Materials Science and Engineering 28/2 (2007) 83-90.
  • [6] W. Kasprzak, J.H. Sokołowski, M. Sahoo, L.A. Dobrzański, Thermal characteristic of the AM50 magnesium alloys, Journal of Achievements in Materials and Manufacturing Engineering 29/2 (2008) 179-182.
  • [7] L.A. Dobrzański, T. Tański, Influence of aluminium content on behaviour of magnesium cast alloys in bentonite sand mould, Solid State Phenomena 147-149 (2009) 764-769.
  • [8] L.A. Dobrzański, M. Król, T. Tański, R. Maniara, Effect of cooling rate on the solidification behaviour of magnesium alloys, Archives of Computational Materials Science and Surface Engineering 1/1 (2009) 21-24.
  • [9] L.A. Dobrzański, T. Tański, J. Trzaska, Optimization of heat treatment conditions of magnesium cast alloys, Materials Science Forum 638-642 (2010) 1488-1493.
  • [10] Z. Górny, J. Sobczak, Non-ferrous metals based novel materials in foundry practice, ZA-PIS, Cracow, 2005.
  • [11] J.G. Kauffman, E. L. Rooy, Aluminum Alloy Castings, ASM International, Ohio, 2005.
  • [12] A.K. Dahle, K. Nogita, S.D. McDonald, C. Dinnis, L. Lu, Eutectic Modification on Microstructure Development in Al-Si Alloys, Materials Science and Engineering A 413 (2005) 243-248.
  • [13] Z. Muzaffer, Effect of copper and silicon content on mechanical properties in Al-Cu-Si-Mg alloys, Journal of Materials Processing Technology 169 (2005) 292-298.
  • [14] P. Ouellet, F.H. Samuel, Effect of Mg on the ageing behaviour of Al-Si-Cu 319 type aluminium casting alloys, Journal of Materials Science 34 (1999) 4671 - 4697.
  • [15] P.D. Lee, A. Chirazi, R.C. Atwood, W. Wan, Multiscale modelling of solidification microstructures, including microsegregation and microporosity, in an Al-Si-Cu alloy, Materials Science and Engineering A365 (2004) 57-65.
  • [16] ASM Handbook, Aluminum and Aluminum Alloys, ASM International, Ohio, 1993.
  • [17] L. Bäckerud, G. Chai, J. Tamminen, Solidification Characteristics of Aluminum Alloys, Vol. 2, AFS/SKANALUMINIUM, Illinois, 1990.

専門家Q&A:トップ質問への回答

Q1: なぜこの研究では、鋳放し(as-cast)状態の合金に焦点を当てたのですか? A1: 鋳放し状態は、鋳造部品が最初に形成される基本的な状態であり、その後の熱処理や加工の出発点となります。この状態の微細構造を正確に理解することは、材料の潜在的な特性を把握し、後続のプロセス(例えば熱処理)を最適化するための基礎となります。多くの自動車部品は、コスト削減のために最小限の加工で利用されるため、鋳放し状態の特性そのものが最終製品の性能を決定する上で非常に重要です。

Q2: マグネシウム合金で確認されたγ–Mg17Al12相は、材料特性にどのような影響を与えますか? A2: γ–Mg17Al12相は、α-Mgマトリックスよりも硬く脆い金属間化合物です。論文によれば、この相は主に結晶粒界に不連続な板状または凝集体として存在します。一般的に、このような硬質相の存在は合金の強度と硬度を高めますが、その形態や分布によっては、延性や靭性を低下させ、亀裂の起点となる可能性があります。

Q3: アルミニウム合金におけるβ-Si相の形態が「不規則な板状」であることの重要性は何ですか? A3: β-Si相が鋭い角を持つ粗大な板状であることは、機械的特性、特に延性や疲労強度に悪影響を与える可能性があります。これらの板状の先端は応力集中点となり、材料に負荷がかかった際に亀裂が発生しやすくなります。鋳造プロセス、特に冷却速度を制御したり、改良処理を施したりすることで、このβ-Si相を微細で繊維状の形態に変化させ、機械的特性を向上させることが業界の一般的なアプローチです。

Q4: 論文では、マグネシウム合金中にMg2Si化合物が確認されています。これは意図的なものですか、それとも不純物によるものですか? A4: 論文の化学組成表(Table 1)を見ると、Si(シリコン)は0.037%と少量含まれています。これは合金元素として意図的に添加されたものではなく、原料由来の不純物である可能性が高いです。しかし、少量であってもMgと反応して硬質なMg2Si化合物を形成し、論文で述べられているように鋳物の硬度を増加させる効果があります。

Q5: Al-Si-Cu合金で複数の共晶(α+β、α+Al₂Cu+βなど)が観察されたのはなぜですか? A5: これは、Al-Si-Cu合金が三元系(またはそれ以上)の複雑な合金系であるためです。凝固プロセス中、温度が低下するにつれて、まず初晶であるα-Alデンドライトが晶出し、残りの液相の組成が変化していきます。その後、特定の組成と温度(共晶点)に達すると、複数の固相が同時に晶出する共晶反応が起こります。Al、Si、Cu、Mgなどの元素の組み合わせにより、異なる種類の共晶組織が形成されるのです。

結論:より高い品質と生産性への道を拓く

本研究は、自動車産業で広く利用されるマグネシウムおよびアルミニウム合金の鋳放し状態における微細構造を詳細に解明しました。この基礎研究は、軽量合金鋳造における品質と性能を向上させるための重要な知見を提供します。γ–Mg17Al12やβ-Si相といった特定の金属間化合物の形態と分布を理解することは、鋳造プロセスの最適化、欠陥の低減、そして最終製品の信頼性向上に直結します。

CASTMANでは、最新の業界研究を応用し、お客様の生産性と品質の向上を支援することに尽力しています。本稿で議論された課題がお客様の事業目標と一致する場合、当社のエンジニアリングチームにご連絡ください。これらの原理がお客様の部品にどのように実装できるか、共に探求しましょう。

著作権情報

このコンテンツは、T. Tański, L.A. Dobrzański, R. Maniaraによる論文「Microstructures of Mg-Al-Zn and Al-Si-Cu cast alloys」に基づく要約および分析です。

出典: Journal of Achievements in Materials and Manufacturing Engineering 38/1 (2010) 64-71. (DOIやURLは原文に記載がないため、雑誌情報のみ記載)
