エグゼクティブサマリー
- 課題： 電気自動車（EV）や自動運転（AD）システムのコンピューティングユニットは膨大な熱を発生しますが、多くの場合、密閉されたファンレス筐体を必要とします。フィン付きの標準的なアルミニウム合金ダイカスト製品は、熱管理の限界に達しつつあります。
- 手法： 本研究では、アルミニウム合金製ケーシングのフィン設計の最適化から始め、局所冷却のために高伝導性の銅ブロックをダイカスト構造に統合する新しい「分解（disassembly）」コンセプトへと続く、多段階の熱管理戦略を分析しています。
- 主要なブレークスルー： 熱シミュレーションにより、アルミニウム合金ケーシングに銅ブロックを戦略的に埋め込むことで、高発熱電子部品の温度を最低でも5℃低下させ、システムの安定性と寿命を向上させることが示されました。
- 結論： 銅とアルミニウムを組み合わせたハイブリッドHPDC設計は、性能、コスト、重量のバランスを取りながら、現代の自動車エレクトロニクスにおける極度の熱を管理するための、優れた実用的なソリューションを提供します。
課題：この研究がHPDC専門家にとって重要な理由
EVや自動運転システムの演算能力が飛躍的に向上するにつれて、発生する熱も増加しています。エンジニアは数十年にわたり、高圧ダイカスト（HPDC）技術を利用して、放熱フィンを一体化した軽量で複雑なアルミニウム合金製筐体を製造してきました。これは成功した戦略でした。しかし、演算密度の増加と、塵や湿気から部品を保護するための密閉型ファンレス設計の必要性が、従来のフィンのみの設計を熱的な限界点へと追い込んでいます。
過熱は、性能を低下させたりシステム障害を引き起こしたりすることで、車両の安全性と運用安定性を損なう可能性があります。業界は、先進的なダイカスト技術によって実現可能な、費用対効果の高い熱管理技術の進化を緊急に必要としています。本研究の序論で詳述されているように、この研究はまさにこの問題に取り組み、最適化された構造設計と材料設計を通じてコンピューティングユニット筐体の放熱効率を高める方法を探求しています。
アプローチ：研究方法論の解明
本研究は、熱管理に対する先進的かつ多層的なアプローチを概説しています。研究はまず、アルミニウム合金がその高い熱伝導率（90～130 W/m·K）、軽量性、そしてダイカストによる優れた加工性から、熱対策部品として理想的であることを再確認することから始まります。
調査の核心は、以下の2つの主要分野に焦点を当てています。
- フィンの最適化： 本研究ではまず、ダイカスト部品のフィン設計の基本原則を分析し、ダイカストプロセスを損なうことなく空気対流のための表面積を最大化するために、材料の厚さ、フィンの幅、高さ、間隔を検討します。
- ハイブリッド材料設計： フィンの最適化だけでは不十分な場合、本論文は「分解（disassembly）」設計コンセプトを提案します。これは、優れた熱伝導性を誇る銅ブロックを、特に高発熱箇所にアルミニウム合金ケーシングと統合するハイブリッド冷却モジュールを作成することを含みます。この改良された構造の性能は、熱シミュレーションソフトウェアを用いて検証されました。
ブレークスルー：主要な研究結果とデータ
この研究は、次世代の熱対策用HPDC設計に直接的な知見を提供する、いくつかの重要な発見をもたらしました。
- 発見1：フィン設計はバランスが重要： 研究では、フィンを増やすと表面積は増加するものの、その密度は慎重に制御する必要があることが繰り返し強調されています。空気の流れを妨げないように、2～5mmのフィン間隔が推奨されます。フィンの高さは、ダイカスト中の溶融アルミニウムの流動性に悪影響を与えることなく十分な面積を確保するために、10～25mmの間にする必要があります。
- 発見2：銅・アルミ複合モジュールが冷却性能を大幅に向上： 最も革新的な発見は、ハイブリッド材料アプローチの有効性です。発熱する電子部品の近くに銅ブロックを配置することで、熱が迅速に吸収され、放熱のために大きなアルミニウム合金ケーシングに伝達されます。

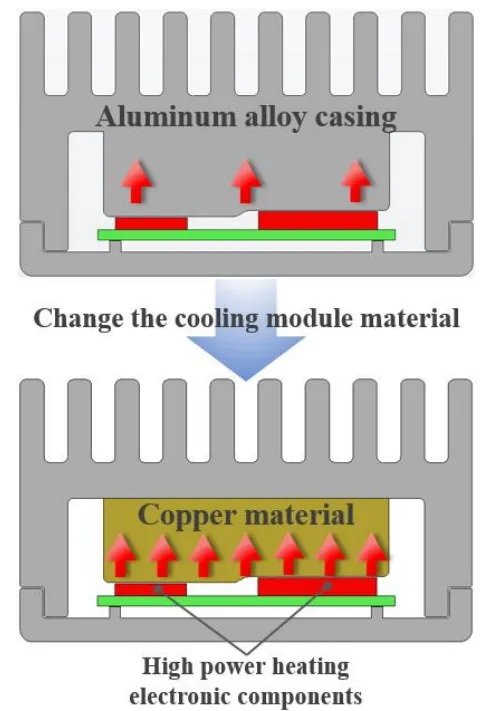

- 発見3：定量化可能な性能向上： 図1に示すように、冷却モジュールの材料を一体型アルミニウム設計から銅・アルミ複合構造に変更することで、ターゲットを絞った非常に効果的な冷却ソリューションが提供されます。論文の熱シミュレーションでは、この方法によって重要部品の温度を最低でも5℃低下させることが確認されました。これは、電子部品の寿命と信頼性を向上させる上で大きな差です。
💡 貴社のHPDCオペレーションへの実用的な示唆
この研究は、高性能な熱管理部品の設計と製造を改善するための、実行可能な洞察を提供します。
- プロセスエンジニアの皆様へ：
2.4 フィンサイズ設計時の考慮事項セクションの仕様は、明確な設計ガイドを提供します。推奨される材料厚（1.5～4mm）およびフィン形状（幅1～3mm、高さ10～25mm、間隔2～5mm）を遵守することで、放熱効率と製造性のバランスを取り、収縮巣などの鋳造欠陥を回避し、安定した生産サイクルを確保することができます。 - 品質管理担当者の皆様へ： この研究は、過度に厚い部分は冷却時間を増加させ欠陥につながる可能性があり、薄すぎるフィンは変形のリスクがあることを指摘しています。図1に示された相関関係と付随する分析は、ますます複雑でリスクの高い一体型フィン構造を鋳造しようと試みるよりも、鋳造後に銅ブロックを組み込む（またはインサート成形する）方が、より信頼性の高い品質管理戦略となりうることを示唆しています。
- 金型設計者の皆様へ：
3. 冷却モジュールの設計最適化セクションで詳述されている「分解」コンセプトは、パラダイムシフトです。これは、金型設計者が銅ブロックを受け入れるための精密加工されたポケットやインターフェースを持つアルミニウムケーシングの作成に集中すべきであることを示唆しています。このモジュラーアプローチにより、HPDC部品全体の完全性を損なうことなく、最も必要な場所で最適化された冷却が可能になります。これにより、金型は単一目的のツールから、多材料・高性能アセンブリのためのプラットフォームへと変貌します。
論文 詳細
自動運転システムおよび電気自動車におけるコンピューティングユニットの構造設計を最適化し、全体的な性能安定性を向上させる
1. 概要：
- タイトル： Optimizing the Structural Design of Computing Units in Autonomous Driving Systems and Electric Vehicles to Enhance Overall Performance Stability
- 著者： Zhong, Yao-Nian
- 発行年： 2024
- 発行学術誌/学会： International Journal of Advance in Applied Science Research
- キーワード： 自動運転システム、電気自動車、コンピューティングユニット、放熱、構造設計
2. 要旨：
自動運転システムと電気自動車の急速な発展の中で、コンピューティングユニットの熱管理は、システムの性能と安定性に影響を与える重要な要素となっています。本稿では、最適化された構造設計を通じてコンピューティングユニットの放熱効率を高め、それによって全体的な性能安定性を向上させる方法を探ります。第一に、アルミニウム合金ケーシングは、その優れた熱伝導性、軽量性、加工の柔軟性により、コンピューティングユニットにとって理想的な材料選択です。熱伝導のメカニズムを詳細に分析し、熱伝導率の公式に基づいて設計を検討します。放熱効率を向上させるために、放熱表面積を増やすフィン設計を採用し、空気対流を利用して放熱を促進します。また、成形プロセスの実現可能性と放熱効率のバランスをとることを目指し、フィンサイズと間隔の設計についても議論します。第二に、銅ブロックの材料特性とアルミニウム合金ケーシングの特性を統合することにより、放熱モジュールの構造最適化が行われます。私たちは、熱伝導効率を高めるために局所的な材料の使用を考慮した「分解」設計コンセプトを提案します。電子部品からの発熱量が多い領域では、銅ブロックの高い熱伝導率が熱を迅速にアルミニウム合金ケーシングに伝達し、冷却効果を達成します。さらに、前述の放熱方法がより高い冷却要求を満たすのに不十分な場合、液冷コールドプレート技術が効果的な冷却ソリューションとなる可能性があります。コンピューティングユニットの液冷システムを電気自動車のバッテリーパックの冷却システムと統合することにより、熱負荷のバランスを達成し、システムのエネルギー効率と安定性を向上させることができます。本研究は、フィン設計、冷却モジュールの最適化、および液冷コールドプレート技術の統合利用を通じて、将来の電子機器の熱管理のための効果的で経済的な管理戦略を提供し、幅広い応用の可能性があります。
3. はじめに：
自動運転システムの需要が高まるにつれ、車両に搭載されたさまざまなセンサー、レーダー、カメラ、その他の知覚デバイスは、自動運転の安全性と正確性をサポートするためにリアルタイムで処理する必要のある大量のデータを生成します。これには、強力な処理能力と安定した熱管理が必要です。計算密度の増加に伴い、発生する熱も大幅に増加し、放熱に新たな課題を提示しています。高温環境では、これらのデバイスは過熱しやすく、動作の安定性に影響を与え、さらには車両の安全性を損なう可能性があります。自動運転システムや電気自動車のコンピューティングユニットは、その優れた熱伝導性、軽量性、機械的強度のため、しばしばアルミニウム合金製の金属ケーシングを使用します。この研究では、放熱効率を高めるために、フィン設計、冷却モジュールの最適化、および液冷コールドプレート技術を探求します。
4. 研究の概要：
研究テーマの背景：
自動運転システムおよび電気自動車におけるコンピューティングユニットの性能と安定性は、熱管理に決定的に依存しています。増大する計算要求はより多くの熱発生につながり、性能低下を防ぎ安全を確保するためには効果的に放熱されなければなりません。
先行研究の状況：
従来の方法は、放熱のためにフィン付きのアルミニウム合金ケーシングに依存してきました。効果的ではありますが、これらの方法は電力密度の増加とともに限界に達しています。研究者たちはフィン形状の最適化を探求してきましたが（参考文献[1], [2]）、次世代システムには新しいアプローチが必要です。
研究の目的：
本研究は、コンピューティングユニットの性能と安定性を向上させるための多様な熱設計ソリューションを提案し、分析することを目的としています。この研究では、フィン設計の最適化、銅などの異なる材料の統合、および液冷コールドプレート技術の適用を探ります。
中核となる研究：
研究の中核は、放熱を改善するための多角的なアプローチです。まず、アルミニウム合金ケーシング上の伝統的なフィン構造の最適化から始まります。次に、高熱領域を対象とするために、高伝導性の銅ブロックをアルミニウムケーシングに統合する「分解」コンセプトを導入します。最後に、さらに高い冷却要求に対応するための液冷コールドプレート技術の可能性と、車両のバッテリーパックとの共有システムについて議論します。
5. 研究方法
研究設計：
本研究は、理論的および概念的な設計方法論を採用しています。まず、熱伝達の物理的原理と、アルミニウムおよび銅の材料特性を確立します。次に、フィン構造およびハイブリッド冷却モジュールに対する最適化された設計を提案します。
データ収集と分析方法：
本研究は、確立された熱伝導率の公式と設計原則を参照しています。提案されたハイブリッド銅・アルミニウム冷却モジュールの有効性は、温度低下を定量化するために熱シミュレーションソフトウェアを使用してテストおよび分析されました。
研究テーマと範囲：
本研究は3つの主要なテーマをカバーしています：1）アルミニウムダイカスト部品の放熱フィン設計、2）ハイブリッド銅・アルミニウム構造を使用した冷却モジュールの設計最適化、3）高度な冷却ソリューションとしての液冷コールドプレート技術の応用。範囲は、自動運転システムおよび電気自動車用のコンピューティングユニットに焦点を当てています。
6. 主な結果：
主な結果：
- アルミニウム合金は、熱伝導率（90-130 W/m·K）、軽量性、加工性により、ダイカスト筐体に理想的です。
- 最適なフィン設計にはバランスが必要です：材料厚1.5～4 mm、フィン幅1～3 mm、フィン高さ10～25 mm、フィン間隔2～5 mm。
- 銅ブロックをアルミニウム合金ケーシングに統合するハイブリッド「分解」設計は、優れた局所冷却を提供します。
- 熱シミュレーションにより、このハイブリッド設計が電子部品の温度を最低でも5℃低下させることが示されました。
- 究極の性能を得るためには、コンピューティングユニットの液冷システムを車両のバッテリーパック冷却システムと統合することが、効率、スペース、熱負荷分散の面で大きな利点をもたらします。
図の名称リスト：
- 図1： 冷却モジュール材質変更の図。
7. 結論：
本研究は、現代の自動車の熱管理には多角的なアプローチが不可欠であると結論付けています。ファンレスで密閉されたコンピューティングユニットのための革新的で効果的な解決策として、最適化されたフィン付きアルミニウム合金ケーシングと統合された銅ブロックの組み合わせを提案しています。このハイブリッド設計は、コスト、重量、性能のバランスをとっています。将来的には、他の車両システムと統合される可能性のある液冷コールドプレート技術が、将来の高需要アプリケーションにおける重要な解決策になると示唆しています。今後の研究は、液冷コールドプレートの流路設計、冷却液流量の最適化、および液冷コールドプレートの冷却効率を改善する方法の探求に焦点を当てるべきです。
8. 参考文献：
- [1] Kou, H. S., Lee, J. J., Lai, C. Y., Thermal Analysis and Optimum Fin Length of a Heat Sink, J. Heat Transfer Engineering, 2003, 24 (2): 18-29.
- [2] Chi-Yuan Lai, Hong-Sen Kou, Ji-Jen Lee, Optimum thermal analysis of annular fin heat sink by adjusting outer radius and fin number, J. Applied Thermal Engineering, 2006, 26 (8-9): 927-936.
- [3] Yaonian Zhong, Enhancing the Heat Dissipation Efficiency of Computing Units Within Autonomous Driving Systems and Electric Vehicles, J. World Journal of Innovation and Modern Technology, 2024, 7 (5): 100-104.
専門家Q&A：皆様の主な質問にお答えします
Q1: この研究で、ファンレス筐体の放熱性を向上させるために最も重要であると特定された単一の要因は何ですか？
A1: この研究では、フィンのみの設計では不十分なアプリケーションにおいて最も重要な要因は、ハイブリッド「分解」設計であると結論付けています。高伝導性の銅ブロックを局所的な高熱領域に統合することで、シミュレーションにより部品温度が最低でも5℃低下することが示されました。これは3. 冷却モジュールの設計最適化セクションで詳述されている重要な発見です。
Q2: この研究は、ダイカスト部品の放熱問題に対処する従来の方法とどのように比較されますか？
A2: 論文の序論およびセクション3では、従来の方法が一体型のアルミニウム合金鋳物にフィン形状を最適化することに焦点を当てているのに対し、この研究は単一材料の物理的限界を克服するために材料（銅とアルミニウム）を組み合わせるという、より高度なソリューションを提案していると説明しています。これは図1の分析によって裏付けられている概念です。
Q3: この発見は、すべての種類の合金に適用可能ですか、それとも特定の合金に限定されますか？
A3: この研究は、1. 序論で「ダイカストアルミニウム合金」全般について議論しており、その典型的な熱伝導率範囲90～130 W/m·Kを引用しています。この発見を単一の特定の合金に限定していないため、この原則は一般的なダイカスト合金全体に広く適用可能であることを示唆しています。
Q4: 研究者たちは、この結論に至るためにどのような特定の測定またはシミュレーション技術を使用しましたか？
A4: 研究者たちは、セクション3で説明されているように、銅ブロックを統合した改良構造をテスト・分析するために「熱シミュレーションソフトウェア」を利用しました。このシミュレーションにより、冷却効果が定量化され、温度低下が確認されました。
Q5: 論文によると、主な限界または今後の研究分野は何ですか？
A5: 著者は5. 結論と展望で、ハイブリッドモジュールは効果的であるものの、将来の高需要システムには液冷技術が鍵となると述べています。彼らは、今後の研究は「液冷コールドプレートの流路設計、冷却液流量の最適化、および液冷コールドプレートの冷却効率を改善する方法の探求」に焦点を当てるべきだと提案しています。
Q6: この論文から、ダイカスト工場が直接得られる実践的な教訓は何ですか？
A6: 中核となる教訓は、ハイブリッド製造アプローチ、すなわち銅製冷却ブロックと統合するように設計されたHPDCアルミニウムケーシングを製造することにより、工場はハイパワーエレクトロニクス向けの優れた熱管理ソリューションを提供できるということです。これは、単にフィンを鋳造することから、多材料アセンブリのためのプラットフォームを作成することへと焦点を移すものであり、「自動運転システムのコンピューティングユニットの構造設計を最適化する…」という論文で結論付けられています。
結論と次のステップ
この研究は、HPDC部品の熱管理を強化するための貴重なロードマップを提供します。この発見は、EVおよび自動運転車市場の厳しい要求に応える革新的なハイブリッド材料ソリューションへと、従来のフィン設計を超えて品質を向上させるための、明確でデータに基づいた道筋を示しています。
