FEAによるアルミ合金ホイールの疲労寿命予測：A356.2のラジアル荷重下での耐久性向上
本技術概要は、N. Satyanarayana氏およびCh.Sambaiah氏によって執筆され、International Journal of Mechanical and Industrial Engineering (IJMIE) (2012年)に掲載された学術論文「Fatigue Analysis of Aluminum Alloy Wheel Under Radial Load」に基づいています。
キーワード
- 主要キーワード: アルミ合金ホイールの疲労解析
- 副次キーワード: ラジアル荷重, A356.2アルミニウム合金, 有限要素解析 (FEA), S-N曲線, CATIA, ANSYS, 鋳造品質
エグゼクティブサマリー
- 課題: 従来の自動車用ホイールの設計・開発プロセスは、多数の物理的試験を必要とし、時間とコストがかかるという問題がありました。
- 手法: A356.2アルミニウム合金製ホイールの3DモデルをCATIAで設計し、ANSYSを用いた有限要素解析（FEA）により、ラジアル荷重下での静的および疲労解析を実施しました。
- 主要なブレークスルー: FEAシミュレーションにより、ホイールの総変形量、応力分布、そしてS-N曲線を用いた疲労寿命、安全率、損傷箇所を正確に予測することに成功しました。
- 結論: FEAを活用することで、物理的な試作・試験の回数を大幅に削減し、開発期間の短縮とコスト削減を実現しながら、軽量かつ高耐久なホイール設計が可能であることが示されました。
課題：なぜこの研究がHPDC専門家にとって重要なのか
今日の自動車産業では、性能、スタイリング、そして環境への配慮から、アルミ合金ホイールの需要がますます高まっています。しかし、その設計と開発は伝統的に時間のかかるプロセスでした。複雑な形状を持つ合金ホイールは、スタイル、重量、製造性、性能といった多様な設計基準を満たす必要があります。特に、走行快適性と操縦安定性を確保するためには、ホイールは可能な限り軽量でなければなりません。
メーカーにとって、ホイール重量の削減は材料コストの削減に直結します。しかし、軽量化を進める一方で、通常または過酷な走行条件に耐えうる十分な機械的性能を確保しなければなりません。従来、このバランスを見つけるためには、数多くの物理的な試験と設計の繰り返しが必要であり、開発期間の長期化とコスト増大の大きな要因となっていました。本研究は、コンピュータ支援エンジニアリング（CAE）、特に有限要素解析（FEA）を活用して、この開発プロセスをいかにして短縮し、最適化できるかという業界の重要な課題に取り組んでいます。
アプローチ：その手法を解き明かす
本研究では、アルミ合金ホイールの疲労寿命を評価するために、体系的なシミュレーションアプローチを採用しました。
- モデリングと材料: まず、汎用3D CADソフトウェアであるCATIAを使用して、ホイールの3次元モデル（リム径431.8mm、リム幅152.4mm）を設計しました。解析対象の材料には、自動車用ホイールに広く使用されるA356.2アルミニウム合金を選定し、その機械的特性（ヤング率：69000 MPa、引張降伏強さ：229 MPaなど）を定義しました。
- 有限要素解析（FEA）の準備: 設計した3DモデルをIGES形式でFEAソフトウェアANSYSにインポートしました。その後、モデルを10節点四面体ソリッド要素を用いてメッシュ化し、総節点数212,319、総要素数117,243の有限要素モデルを作成しました。
- 境界条件と荷重: 解析は静的条件下で実施されました。ホイールのPCD（取付ボルト穴ピッチ円直径）部とハブ部を全自由度で拘束し、実際の車両装着状態を模擬しました。荷重として、リム部分に2.8653 MPaの圧力を加え、ラジアル荷重を再現しました。
- 解析の実行: 上記の条件下で、ANSYSを用いて静的解析と疲労解析を実行しました。疲労解析では、A356.2材料のS-N曲線（応力-繰り返し数線図）を入力データとして使用し、総変形量、代替応力、せん断応力、そして疲労寿命、安全率、損傷度を算出しました。
ブレークスルー：主要な発見とデータ
本シミュレーション解析により、ホイールの耐久性に関する具体的かつ重要なデータが得られました。
発見1： 応力と疲労寿命の明確な関係
解析結果は、代替応力と疲労サイクル数の間に明確な相関関係があることを示しました。論文のTable 2に示されているように、代替応力が高いほど、許容される繰り返しサイクル数は指数関数的に減少します。
- 代替応力が234.12 MPaの場合、疲労寿命は24,076サイクルと予測されました。
- 一方、代替応力が100 MPaまで低下すると、疲労寿命は1,766,700サイクルへと大幅に増加しました。
このデータは、ホイール設計において応力集中をいかに低減させるかが、製品寿命を確保する上で極めて重要であることを定量的に裏付けています。
発見2： 変形と応力分布の特定
FEAにより、ラジアル荷重下でのホイール全体の変形と応力分布が可視化されました。
- 総変形量: 最大変形量はリム部で0.2833mm、最小変形量は拘束されているハブ部で0.031478mmでした。
- せん断応力: 最大せん断応力は48.195 MPa、最小値はハブ部で-48.241 MPaでした。
- 損傷予測: 解析の結果、ホイールスポークの断面積部分で損傷が最も高くなることが示されました。これは、荷重がリムからハブへ伝達される際の応力集中箇所と一致しており、疲労破壊の起点となりうる重要な領域であることを示唆しています。ホイールの安全率は、荷重が作用するリム部ではなく、ハブ部で最大となりました。
研究開発および運用への実践的示唆
本研究の結果は、HPDC関連業務に携わる各専門家にとって、具体的な指針を提供します。
- プロセスエンジニアへ: 本研究はA356.2合金を使用していますが、鋳造品質が最終製品の疲労特性に大きく影響することを暗に示しています。低圧鋳造法がキャビティや気孔、不均一な収縮を大幅に削減するように、HPDCプロセスにおいても、湯流れや凝固の制御を最適化し、内部欠陥を最小限に抑えることが、シミュレーション通りの性能を発揮させるための鍵となります。
- 品質管理チームへ: 論文の解析結果は、ホイールのどの部分（特にスポークの付け根）に高い応力がかかり、疲労損傷が発生しやすいかを明確に示しています。この知見は、非破壊検査（NDT）の重点検査箇所を特定したり、新たな品質検査基準を策定したりする際の貴重な情報となります。
- 設計エンジニアへ: このFEAアプローチは、設計の初期段階で疲労寿命を予測することを可能にします。スポークの形状や断面積、フィレットの半径といった設計上のわずかな変更が、応力集中にどう影響するかをシミュレーションで迅速に評価できます。これにより、物理的な試作を製作する前に、強度と軽量化の最適なバランスを追求した設計改良が可能になります。
論文詳細
Fatigue Analysis of Aluminum Alloy Wheel Under Radial Load
1. 概要:
- Title: Fatigue Analysis of Aluminum Alloy Wheel Under Radial Load
- Author: N. Satyanarayana & Ch.Sambaiah
- Year of publication: 2012
- Journal/academic society of publication: International Journal of Mechanical and Industrial Engineering (IJMIE), ISSN No. 2231-6477, Vol-2, Issue-1
- Keywords: Aluminum Alloy Wheel, A356.2, FEA, CATIA, ANSYS
2. Abstract:
In this paper a detailed "Fatigue Analysis of Aluminum Alloy Wheel under Radial Load". During the part of project a static and fatigue analysis of aluminum alloy wheel A356.2 was carried out using FEA package. The 3 dimensional model of the wheel was designed using CATIA. Then the 3-D model was imported into ANSYS using the IGES format. The finite element idealization of this modal was then produced using the 10 node tetrahedron solid element. The analysis was performed in a static condition. This is constrained in all degree of freedom at the PCD and hub portion. The pressure is applied on the rim. We find out the total deformation, alternative stress and shear stress by using FEA software. And also we find out the life, safety factor and damage of alloy wheel by using S-N curve. S-N curve is input for a A.356.2 material.
3. Introduction:
アロイホイールは、性能とスタイリングの向上を求めるレーストラック愛好家の需要に応えるため、1960年代後半に初めて開発されました。当初は組織化されていない産業でしたが、OEMメーカーはすぐに市場機会の大きさに気づきました。今日、アロイホイールは多くの自動車で標準装備と見なされるようになり、市場は着実に成長しています。アロイホイールの鍵は鋳造の品質であり、砂型鋳造、重力鋳造、遠心鋳造、スクイズ鋳造、低圧鋳造など様々な技術が用いられてきました。その中でも低圧鋳造は、鋳造および冷却サイクル中の精密な制御を可能にし、キャビティや気孔、不均一な収縮を大幅に削減できるため、今日ではアロイホイール製造の最先端技術と見なされています。
4. 研究の概要:
研究トピックの背景:
自動車用ホイールは複雑な形状を持ち、スタイル、重量、製造性、性能など多様な設計基準を満たす必要があります。特に軽量化は、走行快適性、操縦性、材料コスト削減の観点から重要な課題です。
従来の研究の状況:
従来、ホイールの設計開発は、多数の物理的な試験と設計の繰り返しを必要とし、非常に時間がかかるプロセスでした。疲労問題は19世紀半ばから認識され、応力集中に関する研究が進められてきましたが、複雑な形状を持つ部品の寿命予測は困難でした。
研究の目的:
本研究の目的は、コンピュータ支援エンジニアリング（CAE）、特に有限要素解析（FEA）を用いて、ラジアル荷重下におけるアルミ合金ホイールの静的挙動と疲労寿命をシミュレーションにより評価することです。これにより、開発期間の短縮と試験回数の削減を目指します。
中核となる研究:
A356.2アルミニウム合金製ホイールの3Dモデルを作成し、FEAソフトウェア（ANSYS）を用いて静的および疲労解析を実施しました。静的解析では総変形量と応力分布を、疲労解析では材料のS-N曲線を用いて疲労寿命、安全率、損傷を算出しました。
5. 研究方法
研究デザイン:
本研究は、コンピュータシミュレーションを用いた定量的解析として設計されています。CATIAによる3Dモデリング、ANSYSによる有限要素法を用いた静的・疲労解析という一連のプロセスを通じて、特定の条件下でのホイールの機械的挙動を予測します。
データ収集と分析方法:
データはANSYSによるシミュレーションを通じて生成されました。収集されたデータには、節点と要素における変位、応力（代替応力、せん断応力、相当応力）、疲労寿命（サイクル数）、安全率、損傷度が含まれます。これらの結果は、表やグラフを用いて視覚化され、解釈されました。
研究トピックと範囲:
研究の範囲は、特定の設計（17*6）と材料（A356.2アルミニウム合金）のホイールに限定されています。荷重条件は、リムに一定の圧力を加えることによるラジアル荷重のみを対象としています。
6. 主要な結果:
主要な結果:
- ホイールの最大総変形量は0.2833mm、最小変形量はハブ部で0.031478mmでした。
- 合金ホイールの最大せん断応力は48.195 MPa、最小値はハブ部で-48.241 MPaでした。
- 相当応力は163.97 MPaと0.038 MPaでした。
- ホイールの最大寿命は1.7667e6サイクル、最小寿命はホイールの断面積部分で1.6533e5サイクルでした。
- ホイールの損傷は、ホイールスポークの断面積部分で高くなりました。
- S-N曲線を用いた静的解析と周期的荷重のシミュレーションによるアロイホイールの疲労寿命予測アプローチは、実験結果と収束することが見出されました。
図の名称リスト:
- Figure 1. 2D Diagram of aluminum wheel

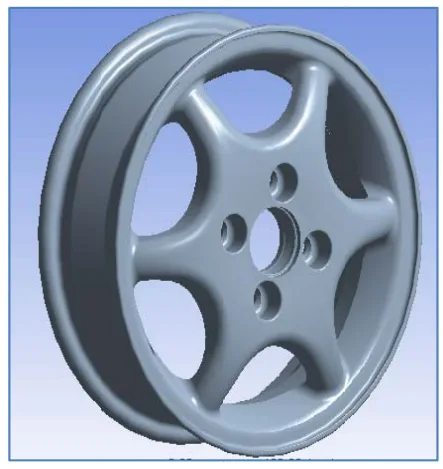

- Figure 2. 3D Model of Aluminum alloy wheel
- Figure 3. Meshing of alloy wheel

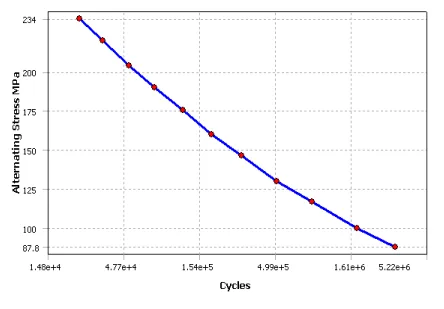

- Figure 5. Alternating Stress vs Cycle
- Figure 6. Constant amplitude fully reversed
- Figure 7. Life & Load
7. 結論:
本研究では、FEAパッケージを用いてA356.2アルミ合金ホイールの静的および疲労解析を実施しました。S-N曲線アプローチを用いて疲労寿命、安全率、損傷を評価しました。その結果、周期的荷重を伴う静的解析をシミュレーションすることでアロイホイールの疲労寿命を予測するS-N曲線アプローチは、実験結果と収束することがわかりました。提案された安全率は、ラジアル疲労荷重を受ける同様の構造部品の信頼性の高い疲労寿命予測のために、メーカーや設計者にとって有用です。ANSYSを用いることで、合金ホイールに発生する総変形量と応力を決定しました。
8. 参考文献:
- [1] S.K. Biswas, W.A. Knight, Perform design for closed die forging: experimental basis for computer aided design, Int. J. Mach. Tool Des.Res. 15 (1975) 179–193.
- [2] Akgerman, T. Altan, Recent developments in computer-aided design of forging process, SME Technical Paper, 1972, pp. 72–110.
- [3] P. Perzyna, Fundamental problems in viscoplasticity, Adv. Appl.Mech. 9 (1966) 243.
- [4] N. Cristescu, Dynamic Plasticity, North-Holland, Amsterdam, 1967, pp. 577–579.
- [5] N. Rebelo, S. Kobayashi, A coupled analysis of viscoplastic deformation and heat transfer-I: theoretical considerations, Int. J.Mech. Sci. 22 (1980) 699–705.
- [6] N. Rebelo, S. Kobayashi, A coupled analysis of viscoplastic deformation and heat transfer-II: applications, Int. J. Mech. Sci. 22 (1980) 707–718.
- [7] S.I. Oh, G.D. Lahoti, T. Altan, ALPID-a general purpose FEM program for metal forming, in: Proceedings of NAMRC IX, State College, Pennsylvania, 1981.
- [8] Y.C. Yu, Hot workability of aluminum alloy, KOSEF Report, 1985, pp. 20–32.
- [9] T. Lyman, Metals Handbook, Vol. 1, Properties and Selection of Metals, American Society for Metals, Ohio, 1961, pp. 54–55.
専門家Q&A：あなたの疑問に答えます
Q1: なぜこの解析でA356.2アルミニウム合金が選ばれたのですか？また、S-N曲線が重要なのはなぜですか？
A1: A356.2は、優れた鋳造性、機械的特性、耐食性を持ち合わせているため、自動車のアルミ合金ホイール製造に広く使用されている材料です。S-N曲線は、特定の応力レベルに対して材料が破断するまでに耐えられる繰り返し回数を示すため、疲労解析において不可欠です。この曲線を入力データとして用いることで、FEAはホイールの各部にかかる応力に基づいて、その部分の疲労寿命を正確に予測することができます。
Q2: FEAシミュレーションにおける主要な境界条件は何でしたか？
A2: シミュレーションでは、実際の車両への取り付け状態を模擬するために、2つの主要な境界条件が設定されました。第一に、ホイールのPCD（取付ボルト穴ピッチ円直径）部とハブ部をすべての自由度で完全に拘束しました。第二に、車両の重量を支えるラジアル荷重を再現するため、ホイールのリム部分に2.8653 MPaの均一な圧力を加えました。これらの条件が、現実的な解析結果を得るための基礎となります。
Q3: 解析では、ホイールのどの部分で最も高い応力と損傷の可能性が予測されましたか？
A3.: 解析結果によると、最も高い応力と損傷は、ホイールスポークの断面積部分、特にリムとの接合部周辺で予測されました。これは、リムから受けた荷重がスポークを通ってハブに伝達される過程で応力が集中するためです。この領域が疲労亀裂の発生起点となる可能性が最も高いことを示唆しており、設計上、特に注意を払うべき箇所であることがわかります。
Q4: メッシュ作成に使用された「10節点四面体ソリッド要素」とは何ですか？なぜこの要素が適しているのですか？
A4: 10節点四面体ソリッド要素は、有限要素解析で使われる要素の一種です。四面体の各頂点に加えて、各辺の中点にも節点を持つため、単純な4節点の四面体要素よりも高い精度で形状や応力勾配を表現できます。ホイールのような複雑な曲線やフィレットを持つ形状に対して、そのジオメトリを忠実に再現し、精度の高い解析結果を得るのに適しています。
Q5: このFEAアプローチは、ホイール製造業界に具体的にどのようなメリットをもたらしますか？
A5: このアプローチは、主に3つの大きなメリットをもたらします。第一に、開発期間の大幅な短縮です。物理的な試作品を何度も作って試験する代わりに、コンピュータ上で迅速に設計を評価できます。第二に、コスト削減です。試作や物理試験にかかる費用を削減できます。第三に、製品の最適化です。強度を確保しながら不要な肉を削ぎ落とすといった軽量化設計や、応力集中を緩和する形状の検討が容易になり、より高性能な製品開発が可能になります。
結論：より高い品質と生産性への道を開く
本稿で紹介した研究は、アルミ合金ホイールの疲労解析において、有限要素解析（FEA）がいかに強力なツールであるかを明確に示しました。従来の試作と試験に依存した開発プロセスが抱える時間とコストの課題に対し、高精度なシミュレーションは、設計の初期段階で製品の寿命と弱点を特定するという画期的な解決策を提供します。特に、A356.2のような特定の材料のS-N曲線データを活用することで、予測の信頼性は飛躍的に向上します。
このアプローチは、研究開発および製造オペレーションに携わるエンジニアにとって、より軽量で、より安全で、よりコスト効率の高い製品を市場に投入するための具体的な道筋を示しています。
