この技術概要は、Mircea Popescu氏らがIEEE TRANSACTIONS ON INDUSTRY APPLICATIONS誌（2023年）に発表した学術論文「Design of Induction Motors With Flat Wires and Copper Rotor for E-Vehicles Traction System」に基づいています。高圧ダイカスト（HPDC）の専門家である株式会社CASTMANが、Gemini、ChatGPT、GrokなどのLLM AIの支援を受け、専門家向けに分析・要約しました。
キーワード
- プライマリーキーワード: EV用銅ロータ誘導モーター
- セカンダリーキーワード: レアアースフリーモーター, ヘアピン巻線, 高圧ダイカスト, モーター効率, PWM損失, EVトラクションシステム, 熱管理
エグゼクティブサマリー
- 課題: EV（電気自動車）の需要拡大に伴い、従来の高性能モーターに使用されるレアアース（希土類）永久磁石の供給リスクとコストが大きな課題となっています。
- 手法: 本研究では、テスラModel S 60Dモーターをベンチマークとし、レアアースを使用しない200kW級の高性能銅ロータ誘導モーター（CR-IM）の設計・解析を行いました。高密度な平角線（ヘアピン巻線）や先進的な材料、そして高度な冷却システムを採用しています。
- 重要なブレークスルー: 本研究は、銅ロータ誘導モーターがレアアース系モーターに匹敵、あるいはそれを超える性能を達成可能であり、コスト効率と供給安定性に優れた代替案となることを実証しました。特に、モーターの心臓部である銅ロータケージは、高圧ダイカスト（HPDC）による製造が可能であることが示されています。
- 結論: 本研究は、次世代EV向けに、高効率・高出力かつレアアースフリーのトラクションモーターを量産するための明確な技術的道筋を提示しています。
課題：なぜこの研究がHPDC専門家にとって重要なのか
EV生産の急成長は、モーターの基幹部品であるレアアース永久磁石（RE PM）のサプライチェーンに大きな懸念をもたらしています。地政学的リスクや価格変動は、自動車メーカーにとって無視できない問題です（Ref. [7], [8]）。そのため、研究者たちはレアアースに依存せず、より強力で効率的、軽量かつコンパクトで、コスト効率の高いモーターソリューションを模索してきました。
誘導モーター（IM）は、レアアースを一切使用しないため、この課題に対する有力な候補と見なされています。特に銅（Copper）をロータ（回転子）に用いた誘導モーターは、その高い導電性と機械的強度から、高性能化の鍵を握ります。本研究の目的は、最新の巻線技術や冷却技術を組み合わせることで、誘導モーターの性能を最大限に引き出し、EVトラクションシステムにおけるレアアースフリーの実現可能性を追求することにあります。
アプローチ：研究手法の解明
本研究では、高性能な銅ロータ誘導モーター（CR-IM）を開発するため、体系的な設計と解析が実施されました。
まず、目標性能はテスラModel S 60Dモーターの仕様を参考に設定されました（Table I）。これに基づき、4極構成で、ステータ（固定子）に36スロット、ロータに50本のバーを持つトポロジーが選択されました（Figure 1）。
ステータ巻線には、従来の丸線に代わり、断面積が四角い「ヘアピン巻線」が採用されました。これにより、スロット内の導体占積率が従来（約40%）から最大73%へと劇的に向上し、モーターの小型・高出力化に貢献します（Figure 2）。
モーターの性能を左右する材料選定も慎重に行われました。電磁鋼板には、性能とコストのバランスに優れた「M235-35A」が選定されました（Table III）。ロータの導体である銅ケージについては、産業界で実績のある「製作（fabricated）」方式と、量産性に優れる「ダイカスト（die-cast）」方式の両方が検討されました（Section III-B）。
これらの設計に基づき、電磁気的性能、熱的性能、そして動的応答性が、有限要素解析（FEA）などの数値的手法を用いて詳細に評価されました。
ブレークスルー：主要な研究結果とデータ
本研究は、銅ロータ誘導モーターのポテンシャルを具体的に示す、いくつかの重要な発見を明らかにしました。
- 目標性能の達成: 設計されたCR-IMは、ピーク出力200kW以上、ピークトルク350Nm以上という目標値を達成し、特に比出力（kW/kg）や比トルク（Nm/kg）において、ベンチマークを上回る優れた性能を示しました（Table I）。
- 材料選定の妥当性: 電磁鋼板として選定されたM235-35Aは、400Hzといった高周波領域でも安定したトルク特性を維持しつつ、鉄損を抑制できることが確認されました（Table III）。また、銅ロータケージは、ダイカスト（Cu-ETP合金）または製作（CuAg0.04合金）のいずれの方式でも、電気抵抗値に大きな差はなく、どちらも高性能な選択肢であることが示されました（Table VI）。さらに、高回転時の遠心力に対する機械的強度も、応力解析によって十分に安全であることが検証されています（Figure 5）。
- PWMインバータが効率に与える影響: 理想的な正弦波電源で駆動した場合、モーターのピーク効率は96%に達します（Figure 6）。しかし、実際のEVで用いられるPWMインバータで駆動すると、高周波の電流高調波により巻線でのAC銅損が増加します。この影響を考慮すると、特に中〜高回転域での効率が低下することが明らかになりました（Figure 14）。これは、現実的な条件下でのモーター性能を正確に予測する上で極めて重要な知見です。
- 冷却システムの重要性: 高性能モーターの熱管理は不可欠です。本研究では2種類の冷却システムが比較されました。ステータのウォータージャケットとシャフトの螺旋溝を組み合わせた「WJSG」システムは低速・高トルク域で、ウォータージャケットとオイル噴射を組み合わせた「WJOS」システムは高速・高出力域で、それぞれ優れた冷却性能を発揮することが示されました（Figure 17）。
高圧ダイカスト製品への実践的意義
本研究結果は、現実の製造現場、特に高圧ダイカスト（HPDC）に関わる専門家にとって、非常に価値のある指針を提供します。
- プロセスエンジニア（ロータ製造）へ: 本論文は、Cu-ETPなどの合金を用いた「ダイカスト製銅ロータ」が、EV用高性能モーターにおいて、技術的に完全に成立する量産ソリューションであることを明確に裏付けています（Section III-B, Table VI）。これは、複雑な組み立てを要する製作方式に比べ、製造プロセスの簡素化とスケールメリットをもたらし、量産化への直接的な道筋を示します。
- モーター設計者へ: 本研究は、レアアースフリーモーターを設計するための具体的な青写真を提供します。Table IおよびTable IIに示される性能データは、強力な設計ベンチマークとなります。また、PWM損失に関する詳細な分析（Figure 13, Figure 14）は、設計の初期段階で実世界のインバータがもたらす影響を考慮しないと、モーター効率を過大評価するリスクがあることを警告しています。
- 品質管理（HPDC）担当者へ: この研究は、ロータの電気的・機械的特性の重要性を強調しています。ダイカスト製ロータの場合、鋳造プロセスを厳密に管理し、導電率や内部品質（巣などの欠陥がないこと）の均一性を確保することが、モーターの目標性能を達成するための絶対条件であることを意味します。Figure 5の機械的応力解析は、高品質なダイカスト製品がEVの過酷な運転条件下でも信頼性を保つことを裏付けています。
論文詳細
Design of Induction Motors With Flat Wires and Copper Rotor for E-Vehicles Traction System
1. 概要:
- タイトル: Design of Induction Motors With Flat Wires and Copper Rotor for E-Vehicles Traction System
- 著者: Mircea Popescu, Lino Di Leonardo, Giuseppe Fabri, Giuseppe Volpe, Nicolas Riviere, and Marco Villani
- 出版年: 2023
- 発表ジャーナル/学会: IEEE TRANSACTIONS ON INDUSTRY APPLICATIONS, VOL. 59, NO. 3, MAY/JUNE 2023
- キーワード: Cooling, copper alloys, dynamic response, induction motors, losses, steel, traction motors, vehicles, windings, wire.
2. 論文要旨:
本論文は、電気自動車（EV）のトラクションシステム向けに、200kW/370Nm級の誘導モーターの設計を扱います。この設計は、現在の誘導モーター技術の性能を向上させ、EVアプリケーション向けのレアアースフリーソリューションとして大量生産に適したものにすることを目指しています。この目的のため、機械的解析や実験データも活用しながら、適切な材料が分析・選定されました。提案されたソリューションには、ロータのダイカスト、ヘアピンステータ巻線、および特定の冷却システムが採用されています。モーターの全速度域にわたる性能評価には、広範な解析的および数値的手法が用いられています。
3. 序論:
誘導モーター（IM）は多くの産業応用で主要な技術ですが、通常はレアアース（RE）永久磁石（PM）をベースとした他の技術が好まれる自動車応用においても、適切なIM設計が提案されています。現在の地政学的状況とEV生産の予測される成長は、RE PMのサプライチェーンに関する懸念を引き起こしています。そのため、研究者たちは、より強力で、効率的、軽量、コンパクトで、コスト効率の良いモーターソリューションを探求するために、PMモーターの代替案を模索してきました。IMは、RE材料を使用しないため、潜在的な候補と見なされており、低コストでサプライチェーンのリスクを低減した大量生産が期待できます。本研究の目的は、高速液体冷却銅ロータとヘアピン巻線ステータの組み合わせにより、テスラModel S 60Dモーターの性能を凌駕する高性能銅ロータ誘導モーター（CR-IM）を提案することです。
4. 研究の要約:
研究トピックの背景:
EV市場の拡大に伴い、モーターに使用されるレアアースの供給安定性とコストが大きな課題となっています。このため、レアアースを使用しない高性能なモーター技術の開発が急務です。
従来研究の状況:
誘導モーターは産業界で広く使われていますが、EV用としては永久磁石モーターに比べて効率やトルク密度が低いとされてきました。しかし、テスラやアウディが銅またはアルミニウムロータの誘導モーターを実用化しており、そのポテンシャルは証明されています。
研究の目的:
本研究は、銅ロータと最新のヘアピン巻線技術を組み合わせることで、誘導モーターの性能を最大化し、レアアースフリーでありながらプレミアムEVに搭載可能なトラクションモーターを設計・実証することを目的としています。
研究の核心:
研究の核心は、200kW級の銅ロータ誘導モーター（CR-IM）の具体的な設計にあります。材料選定（電磁鋼板、銅合金）、モーター構造（ヘアピン巻線、ロータ形状）、冷却システム、そして制御戦略までを包括的に検討し、シミュレーションと実験データを用いてその性能を詳細に評価しました。特に、ダイカスト製ロータの実現可能性と、PWMインバータ駆動時のAC損失の正確な評価に重点が置かれています。
5. 研究方法
研究デザイン:
テスラModel S 60Dをベンチマークとし、それを超える性能目標（Table I）を設定。目標を達成するためのモーターのトポロジー（4極、36スロット/50バー）を決定し、有限要素法（FEA）を用いた詳細な電磁界・熱・構造解析を実施。
データ収集と分析方法:
- 材料評価: 複数の電磁鋼板（M235-35A等）と銅合金（Cu-ETP, CuAg0.04等）について、性能シミュレーションと実験的な引張試験を実施（Table III, IV, V）。
- 性能解析: トルク-速度特性、効率マップ、損失分布などを、理想的な正弦波駆動と現実的なPWMインバータ駆動の両方の条件下で計算（Figure 6, 7, 8, 14）。
- 動的応答解析: 制御システムを含めた過渡的な協調シミュレーション（co-simulation）により、モーターの加速時や負荷投入時の動的挙動を評価（Figure 19, 20）。
研究の対象と範囲:
研究対象は、EVトラクションシステム向けの200kW級銅ロータ誘導モーターです。電磁設計から材料、冷却、制御までを範囲とし、特にレアアースフリーであること、およびヘアピン巻線と銅ロータ（ダイカストまたは製作）の組み合わせに焦点を当てています。
6. 主要な結果:
主要な結果:
- 提案された銅ロータ誘導モーター（CR-IM）は、ピーク出力307kW、ピークトルク406Nmを達成し、目標値を上回る性能を示した（Table II）。
- ロータケージの製造方法として、ダイカストと製作の両方が検討され、性能的に同等であることが示された。ダイカストは量産に適した選択肢である（Table VI）。
- ヘアピン巻線は高い占積率を実現するが、PWMインバータによる高周波電流がAC銅損を大幅に増加させ、モーター効率に無視できない影響を与えることが明らかになった（Figure 13, 14）。
- 高性能を維持するためには、ステータとロータの両方を冷却するデュアル冷却システムが不可欠であることが示された（Section V-D）。
- 制御アルゴリズムのパラメータのずれが動的性能を低下させる可能性があり、正確な制御チューニングの重要性が確認された（Figure 19）。
図の名称リスト:
- Figure 1. Radial cross sections of proposed CR-IM designs.

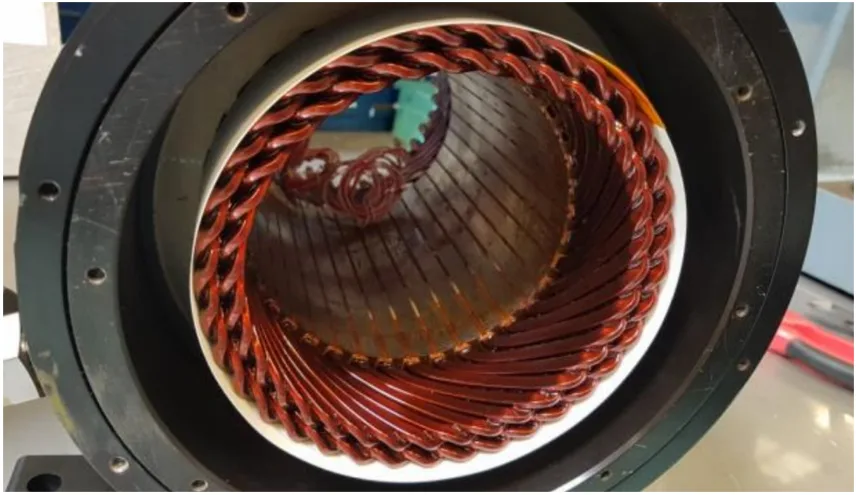

- Figure 2. Hairpin winding stator assembly and end winding detail for a four conductor/slot configuration (courtesy of Tecnomatic S.p.A.).
- Figure 3. Experimental test of stress-strain for M235-35A specimens of different length, measured on transverse and longitudinal directions.

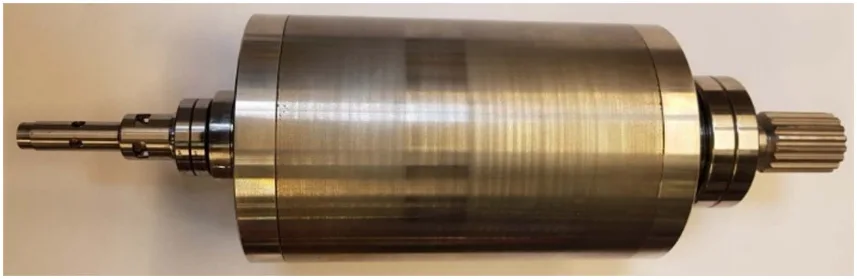

- Figure 4. Rotor prototype featuring cooling by shaft Spiral Groove.
- Figure 5. Von Mises stress for inner rotor CR-IM, with (a) rotor core M235-35A steel and (b) copper bar (units in Pa).
- Figure 6. Efficiency map for the CR-IM, with M235-35A steel.
- Figure 7. Map of the core losses in the torque speed characteristics of the motor using the selected M235-35A material.
- Figure 8. Map of the total losses of the CR-IM.
- Figure 9. Simulated phase current at steady state operation (370 Nm, 6 krpm and 204.8 Hz fundamental frequency, 20 kHz PWM carrier): (a) current waveform; (b) module of the harmonics.
- Figure 10. Simulated phase current at steady state operation (96 Nm, 20 krpm and 680.3 Hz fundamental frequency, 20 kHz PWM carrier): (a) current waveform; (b) module of the harmonics.
- Figure 11. Ohmic-Losses distribution in the hairpin at maximum speed operation (96 Nm, 20000 rpm, 20 kHz PWM modulation): isolines represents magnetic field density, colorzones represent Ohmic-losses density.
- Figure 12. Frequency domain representation of the Ohmic-losses contribution at steady state operation: (a) 6 krpm, 204.8 Hz fundamental frequency; (b) 20 krpm, 680.3 Hz fundamental frequency, 20 kHz PWM carrier).
- Figure 13. Total winding losses including the contributions of PWM harmonics.
- Figure 14. Efficiency map accounting for PWM contributions on the stator copper losses.
- Figure 15. Motor cooling system (1) based on housing Water Jacket (WJ) and shaft Spiral Groove (SG).
- Figure 16. Motor cooling system (2) based on Water Jacket (WJ) and Oil Spray (OS) cooling of the end-windings.
- Figure 17. Comparison between motor continous performance considering cooling systems (1) and (2).
- Figure 18. Reference RFOC scheme adopted in the dynamic analysis.

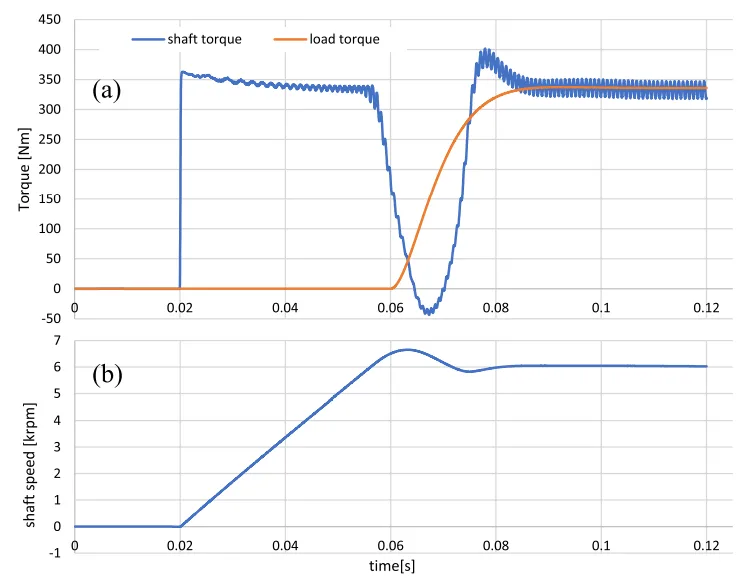

- Figure 19. Dynamic Performance analysis: motor acceleration, load insertion and steady state operation. Shaft and torque, (a) and shaft speed, (b).
- Figure 20. Dynamic performance analysis: detail of the motor phase currents in steady state operations.
- Figure 21. Experimental no-load acceleration from zero to 12000 rpm (2 p.u.): a-axis reference voltage vαs* (p.u.) and mechanical rotor speed (p.u.).
- Figure 22. Experimental Dynamic Performance: magnetizing current imr and d-axis reference current isd in an acceleration from zero to 12000 rpm (2 p.u.) with no-load.
7. 結論:
本論文では、EVトラクションシステムにおける誘導モーターの可能性を調査した。モーターのトポロジー選定、材料評価、冷却方法、および性能評価について詳細に議論した。特に、低製造コストでの大規模量産シナリオにおける産業的な実現可能性を確保することに注意が払われた。 結論として、本研究は、銅ロータ誘導モーター技術が、レアアースフリーの電動パワートレイン開発のための効果的な道筋となり得ることを示している。AC銅損の正確な分析、デュアル冷却システムの必要性、そして動的性能検証の重要性が、高性能・高出力密度パワートレインの実現に向けた鍵となる。
8. 参考文献:
- [List the references exactly as cited in the paper, Do not translate, Do not omit parts of sentences.] [1] M. Popescu, N. Riviere, G. Volpe, M. Villani, G. Fabri, and L. di Leonardo, "A copper rotor induction motor solution for electrical vehicles traction system," in Proc. IEEE Energy Convers. Congr. Expo., 2019, pp. 3924–3930. [2] C. Liu, K. T. Chau, C. H. T. Lee, and Z. Song, "A critical review of advanced electric machines and control strategies for electric vehicles," Proc. IEEE, vol. 109, no. 6, pp. 1004–1028, Jun. 2021, doi: 10.1109/JPROC.2020.3041417. [3] S. Cai, J. L. Kirtley, and C. H. T. Lee, "Critical review of direct-drive electrical machine systems for electric and hybrid electric vehicles," IEEE Trans. Energy Convers., vol. 37, no. 4, pp. 2657–2668, Dec. 2022, doi: 10.1109/TEC.2022.3197351. ... (and all other references from the paper)
専門家Q&A：あなたの疑問に答えます
Q1: なぜこの誘導モーターの研究が、EVの未来にとって重要なのでしょうか？ A1: この研究は、強力なレアアースフリーのモーター設計を提示しており、永久磁石モーターに伴う重大なサプライチェーンリスクとコストの問題（Ref. [7], [8]）に対処するものです。これにより、EV生産はより持続可能で、地政学的な変動の影響を受けにくくなります。
Q2: 「ヘアピン巻線」とは何で、なぜ重要ですか？ A2: 丸い導線の代わりに、精密に成形された長方形の導線を使用する技術です。これにより、スロット内の導体占積率が従来の約40%から最大73%へと大幅に向上し、より多くの銅をステータに配置できるため、モーターの出力密度が高まります。ただし、AC損失が増加する課題もあり、その管理が重要です（Section II, Figure 2）。
Q3: このモーターの銅ロータは、高圧ダイカスト（HPDC）で製造できますか？ A3: はい、可能です。本論文では、製作されたロータとダイカスト製のロータの両方を明確に評価しています。Cu-ETPのような合金を用いたダイカスト製の選択肢は、同等の性能を持つ実現可能なソリューションとして提示されており、大量生産に非常に適しています（Section III-B, Table VI）。
Q4: PWMインバータは、モーターの実際の効率にどの程度影響しますか？ A4: 非常に大きな影響を与えます。理想的な正弦波電源での初期シミュレーションではピーク効率96%が示されました（Figure 6）。しかし、20kHzのPWMインバータから発生する高周波高調波を含めると、巻線の銅損失が大幅に増加し、特に中〜高速度域で全体の効率が低下します（Figure 14, Table VIII）。
Q5: このような高性能モーターの熱管理における重要なポイントは何ですか？ A5: 単一の冷却システムでは不十分です。この研究は、ステータ（例：ウォータージャケット）とロータ（例：シャフト冷却）の両方を冷却するデュアル冷却システムが、熱を管理し、特にベアリングやステータ巻線の熱的故障を防ぐために不可欠であると結論付けています（Section V-D, Figure 15, Figure 16）。
