Comparison of Microstructure, Density and Shrinkage Porosity for Casting and Rheocasting of AlSi7Mg alloy

AlSi7Mg合金の品質を飛躍させる：レオキャスティングによる収縮巣の劇的削減と密度向上の秘訣

この技術概要は、Kawan Abdulrahman氏らによる学術論文「Comparison of Microstructure, Density and Shrinkage Porosity for Casting and Rheocasting of AlSi7Mg alloy」（2023年、Research Squareにて発表）に基づいています。CASTMANが技術専門家向けに分析・要約しました。

キーワード

• Primary Keyword: レオキャスティング
• Secondary Keywords: AlSi7Mg合金, 収縮巣, 密度, 微細構造, 半溶融鋳造, 高圧ダイカスト (HPDC)

エグゼクティブサマリー

• 課題: AlSi7Mg合金鋳造品における収縮巣の発生が、部品の品質と信頼性を損なう主要な課題でした。
• 手法: 従来の鋳造法と半溶融レオキャスティング法で作製したAlSi7Mg合金サンプルを、微細構造、密度、収縮巣の観点から比較分析しました。
• 重要なブレークスルー: レオキャスティング法は、従来の鋳造法に比べ収縮巣を2.14%から0.07%へと劇的に削減し、密度を向上させることを実証しました。
• 結論: レオキャスティングは、AlSi7Mg合金部品の機械的特性と品質を大幅に向上させるための極めて有効な製造プロセスです。

課題：なぜこの研究がHPDC専門家にとって重要なのか

自動車や航空宇宙分野でのアルミニウム鋳造合金の利用が拡大するにつれ、部品の品質と信頼性に対する要求はますます厳しくなっています。特に、AlSi7Mgのような高性能合金では、内部欠陥、とりわけ「収縮巣」の存在が大きな問題となります。収縮巣は、凝固収縮や溶存ガスの放出によって発生し、部品の機械的強度を低下させるだけでなく、リークテスト不合格の直接的な原因となり得ます。従来の鋳造法では、この収縮巣を完全に抑制することは困難であり、生産性と歩留まりを低下させる要因となっていました。本研究は、この根深い課題に対し、半溶融成形技術の一つである「レオキャスティング」が、いかにして優れた解決策となり得るかを明らかにすることを目的としています。

アプローチ：研究手法の解明

本研究では、AlSi7Mg（EN AB-42000）合金を用い、従来の鋳造法とレオキャスティング法という2つの異なるプロセスを比較しました。

• 材料: AlSi7Mg合金
• プロセス:
  1. 鋳造（Casting）: 従来の鋳造法。
  2. レオキャスティング（Rheocasting）: 溶湯中に同合金の固体ブロックを挿入し、攪拌しながら冷却することで、非デンドライト組織（球状組織）を持つ半溶融スラリーを生成するプロセスです（図1参照）。
• 分析手法:
  • 理論的・実験的密度評価: JMatProソフトウェアによる理論密度計算と、アルキメデス法による実測密度および気孔率の測定を行いました。
  • 微細構造分析: 製品の5つの異なるエリア（図3参照）からサンプルを採取し、光学顕微鏡を用いて微細構造と平均結晶粒子径を評価しました。

この体系的なアプローチにより、両プロセスの違いが製品の内部品質に与える影響を定量的かつ視覚的に明らかにしました。

ブレークスルー：主要な研究結果とデータ

本研究は、レオキャスティングが従来の鋳造法に比べて品質面で圧倒的な優位性を持つことを、具体的なデータで示しました。

発見1：収縮巣の96%以上の削減と高密度化の実現

最も注目すべき結果は、収縮巣の劇的な削減です。図13に示す通り、従来の鋳造法では収縮巣が2.14%であったのに対し、レオキャスティング法ではわずか0.07%にまで抑制されました。この内部品質の向上は密度にも直接反映されており、図11によれば、レオキャスティングサンプルの実測密度は2.69 g/cm³と、鋳造サンプルの2.64 g/cm³を大きく上回り、理論密度2.7 g/cm³に極めて近い値となりました。

発見2：均一で微細な球状組織の形成

品質向上の背景には、微細構造の根本的な違いがあります。図7は、鋳造サンプルが粗大な樹枝状晶（デンドライト）構造（a）を持つのに対し、レオキャスティングサンプルが均一で微細な球状粒子からなる組織（b）を形成していることを明確に示しています。さらに図9の粒子径分布を見ると、レオキャスティングは鋳造よりも平均粒子径が小さく、製品内の位置によるばらつきも少ないことがわかります。この均一な球状組織が、優れた機械的特性と内部品質の鍵となります。

研究開発および製造現場への実践的示唆

本研究の結果は、さまざまな役割の専門家にとって重要な示唆を与えます。

• プロセスエンジニア向け: この研究は、レオキャスティングプロセスの導入が、収縮巣を大幅に削減し、部品の健全性を向上させる可能性があることを示唆しています。特に、半溶融スラリーの固相率と金型温度の精密な制御が、欠陥を抑制する上で重要なパラメータとなります。
• 品質管理チーム向け: 論文の図13のデータは、レオキャスティングが鋳造に比べて欠陥率を劇的に低減できることを示しています。密度測定（図11）は、非破壊で製品の内部品質を評価するための有効な指標となり得ます。
• 設計エンジニア向け: レオキャスティングによって形成される球状組織は、デンドライト組織に起因する応力集中を緩和するため、疲労特性の向上が期待できます。この特性は、軽量化と高耐久性が求められる部品の設計自由度を高める可能性があります。

論文詳細

Comparison of Microstructure, Density and Shrinkage Porosity for Casting and Rheocasting of AlSi7Mg alloy

1. 概要:

• Title: Comparison of Microstructure, Density and Shrinkage Porosity for Casting and Rheocasting of AlSi7Mg alloy
• Author: Kawan Abdulrahman, Viktor Gonda, Mihály Réger, Péter Varga
• Year of publication: 2023
• Journal/academic society of publication: Research Square (Preprint)
• Keywords: Semi-solid forming, Rheocasting, Aluminum alloy AlSi7Mg, Pressure Casting, Metallography, Porosity, Density, Shape factor.

2. Abstract:

自動車や航空宇宙部品へのアルミニウム鋳造合金の応用が増加する中、部品の品質と信頼性への注目が不可欠となっている。本稿は、Al鋳造およびレオキャスティング合金AlSi7Mgの相対密度と気孔率の解釈に焦点を当てる。鋳造およびレオキャスティングプロセスで利用される最も一般的なAl-Si合金の結晶粒微細化剤はAlSi7Mgである。その制約は、鋳造またはレオキャスティング状態の部品の品質を決定するために、同等の密度結果を使用することにある。この目標を達成するために2つのアプローチが採用される。第一に、アルミニウム合金の化学組成に応じて密度分布結果を提供するJMatProソフトウェアを用いた理論的分析。第二に、実際のアルミニウム鋳造合金の密度データを提供する実験的なアルキメデス法である。本研究は、微細構造、粒子径、形状係数、理論的および実用的密度、収縮巣、鋳造およびレオキャスティング応用サンプル合金、およびAlSi7Mgの潜在的な産業応用に関する実質的な研究を前進させる。結果は、平均粒子径がレオキャスティングの方が鋳造の平均粒子径結果と比較して著しく均一であることを示している。さらに、鋳造およびレオキャスティング応用の金属組織画像分析からの結果は、サンプルの底部から上部までの5つの異なるゾーンを示している。最後に、本研究は、鋳造応用サンプルの収縮巣がレオキャスティング応用サンプルのそれよりも高いことを観察した。

3. Introduction:

鋳造部品は、低い固相率で完全な充填を示す。微小収縮レベルのためには、微細構造のサイズと固相率の管理が不可欠である。そのため、この研究は重力ダイカストにおけるさらなる潜在的な商業的応用を見出すことを続けている。レオキャスティング合金は、薄肉（約0.35mm）の中空フィルターのような電気通信産業で使用されている。現在のアルミニウム製車両部品、例えばホイール、エンジン、トランスミッション部品は、ガス気孔率を減少させるために傾斜レオキャスティング半溶融プロセスを利用して製造されている。合金の改質と鋳造プロセスパラメータに焦点を当てることにより、鋳造手順を利用して製造されたスラリー品質の評価、ならびにレオキャスティング部品の最終的な微細構造と品質について評価が行われた。これらは、鋳造性と最終特性の両方で非常に肯定的な結果を生み出している。鋳造アルミニウム合金AlSi7Mgは、収縮巣の発生に重要な少数の加工因子を特定し、部品がリークテストに合格するように欠陥を減らすための是正措置を選択することである。

4. 研究の要約:

研究トピックの背景:

自動車や航空宇宙産業における高品質なアルミニウム部品への需要増加に伴い、収縮巣などの内部欠陥の制御が重要な課題となっている。

先行研究の状況:

半溶融成形（レオキャスティング）は、デンドライト組織を抑制し、機械的特性を向上させることが知られているが、従来の鋳造法との直接的かつ定量的な品質比較（特に密度と収縮巣）に関する研究はさらなる深化が求められていた。

研究の目的:

AlSi7Mg合金を対象に、従来の鋳造法とレオキャスティング法を比較し、微細構造、密度、収縮巣にどのような違いが生じるかを明らかにすること。

研究の核心:

レオキャスティングプロセスが、微細構造を球状化・微細化することで、鋳造品の密度を著しく向上させ、収縮巣を劇的に削減できることを実験的に実証した。

5. 研究方法論

研究デザイン:

従来の鋳造法とレオキャスティング法で製造されたAlSi7Mg合金サンプルを比較する実験的研究デザイン。

データ収集と分析方法:

• 理論密度: JMatProソフトウェアによるシミュレーション。
• 実測密度・気孔率: アルキメデス法による測定。
• 微細構造: 光学顕微鏡（Neophot 2）による観察。サンプルはケラー液でエッチング。
• 平均粒子径: 線形切片分析法による測定。

研究対象と範囲:

AlSi7Mg合金の鋳造品とレオキャスティング品。サンプリングは、実際の部品形状を模した鋳造品の5つの異なる位置（底部、中央、上部など）から行われた。

6. 主要な結果:

主要な結果:

• レオキャスティングは、鋳造と比較して、著しく均一で微細な球状の微細構造を形成した。
• レオキャスティングサンプルの平均粒子径は、鋳造サンプルよりも小さく、製品内の位置によるばらつきも少なかった。
• レオキャスティングサンプルの実測密度（2.69 g/cm³）は、鋳造サンプル（2.64 g/cm³）よりも高く、理論密度（2.7 g/cm³）に近かった。
• 収縮巣は、鋳造サンプルで2.14%であったのに対し、レオキャスティングサンプルではわずか0.07%にまで大幅に削減された。
• レオキャスティングサンプルの形状係数は鋳造サンプルよりも高く、より理想的な球状粒子が形成されていることを示した。

図の名称リスト:

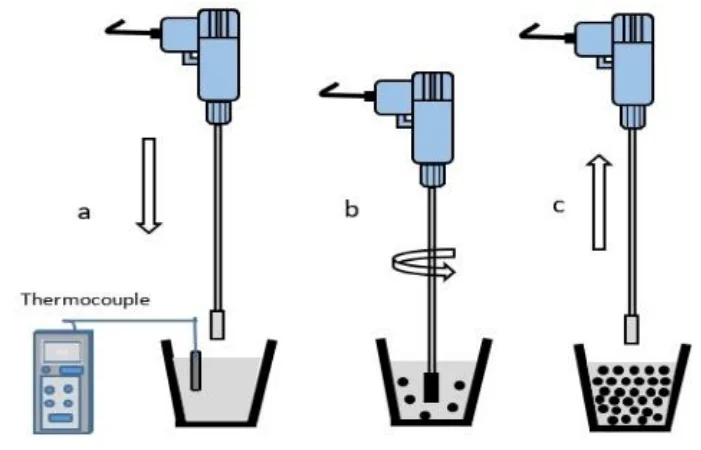

• Figure 1. Rheocasting process steps: (a) a solid block of the same alloy, fastened to a stainless-steel rod in advance, (b) dissolved in the melt with synchronous stirring action, and (c) the resulting slurry.

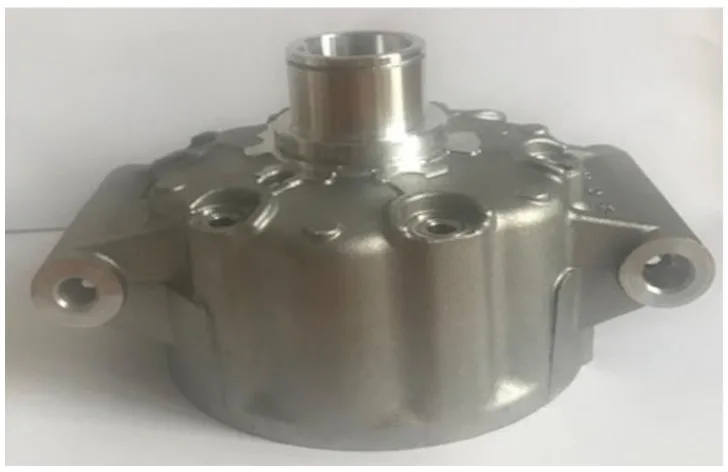

• Figure 2. Casting and rheocasting application samples.
• Figure 3. Five area positions of the analyses.
• Figure 4. The solid fraction, liquids, and solidus temperature of ALSI7MGalloy with different Si content.
• Figure 5. Theoretical Density of Aluminum EN AB-42000 alloy by using JMatPro.
• Figure 6. Solid fraction and temperature sensitivity of aluminum ALSI7MGalloy.
• Figure 7. The microstructure of Casting (a) and Rheocasting (b) application samples.
• Figure 8. The microstructures of casting (C) and rheocasting (R) application samples.
• Figure 9. The primary a grain size of the casting and rheocasting application samples.
• Figure 10. The shape factor of casting and rheocasting application samples.
• Figure 11. Density values of the cast, the rheocast alloys, and the theoretical density.
• Figure 12. Density values of five-area positions the cast, the rheocast alloy.
• Figure 13. Shrinkage porosity values of individual casting and rheocasting alloy.
• Figure 14. big and small micro-porosity volume in five areas casting alloy sample.
• Figure 15. The structure of the porous material of AlSi7 alloy: (a) Large Micro Porosity volume; (b) small micro-Porosity volume scanning electron microscope image (JSM 5310, SEM Hv 20.0 kv) in two areas casting alloy sample.

7. 結論:

本研究は、レオキャスティング応用における微小収縮が鋳造応用サンプルよりも低いことを結論付けた。レオキャスティング応用部品全体の微細構造と気孔率の割合がこの発見を裏付けている。レオキャスティング応用部品の平均一次粒子径は鋳造応用部品よりも小さい。レオキャスティング応用の微細構造の均一性も改善されている。底部から上部までの5つの異なるゾーンにおける金属組織画像の応用は、レオキャスティングの方が鋳造の平均粒子径結果と比較して著しく均一性が高い。鋳造応用サンプルの収縮巣は、レオキャスティング応用部品のそれよりも高く、微細構造、および部品全体の走査型電子顕微鏡画像がこの結果を裏付けている。形状係数の調整は収縮巣を減らすための一因である。収縮巣を減らすためには、固相率と温度感度の管理を調整する必要がある。

8. 参考文献:

• [List the references exactly as cited in the paper, Do not translate, Do not omit parts of sentences.] [1] Pola, Annalisa, Marialaura Tocci, and Plato Kapranos. (2019), Microstructure and properties of semi-solid aluminum alloys: a literature review, Metals 8, no. 3 (2018): 181. [2] de Terris, Thibaut, O. Andreau, P. Peyre, F. Adamski, I. Koutiri, C. Gorny, C. Dupuy, Optimization and comparison of porosity rate measurement methods of Selective Laser Melted metallic parts, Additive Manufacturing 28. ... (以下、論文に記載の全31件の参考文献をリストアップ) ... [31] Liu, Zhiyong, Weimin Mao, Tan Wan, Guotao Cui, and Weipan Wang., (2021), Study on semi-solid A380 aluminum alloy slurry prepared by water-cooling serpentine channel and its rheo-diecasting, Metals and Materials International 27, 2067-2077.

専門家Q&A：技術者の疑問に答える

Q1: なぜAlSi7Mg合金がこの研究対象として選ばれたのですか？ A1: 論文によれば、AlSi7Mgは鋳造およびレオキャスティングプロセスで最も広く使用されているAl-Si合金の一つであるためです。また、耐疲労性が求められる圧密鋳造品に一般的に使用され、熱処理後の耐食性と強度が高いことから、自動車、航空宇宙、海洋用途など、高い信頼性が要求される分野に適した材料として選定されました。

Q2: レオキャスティングと従来の鋳造で、収縮巣にこれほど大きな差（0.07% vs 2.14%）が出た主な理由は何ですか？ A2: 論文は、レオキャスティングによって形成される球状の一次α-Al粒子が、デンドライト組織に比べて半溶融スラリーの流動性を向上させることを示唆しています。この高い流動性により、凝固の最終段階で収縮する部分へ溶湯が効率的に供給され、結果として収縮巣の発生が大幅に抑制されたと考えられます。一方、鋳造で形成される樹枝状のデンドライトは溶湯の流れを阻害し、孤立した液体領域を作り出すため、大きな収縮巣が形成されやすくなります。

Q3: 図9で示されているように、鋳造サンプルの粒子径が上部（Area 5）で大きくなるのはなぜですか？ A3: 論文ではこの理由に直接言及していませんが、一般的な凝固原理から説明できます。鋳造プロセスでは、最後に凝固する部分（通常は製品上部や厚肉部）ほど冷却速度が遅くなるため、結晶粒が成長する時間が長くなり、粗大化する傾向があります。図9の結果はこの原理を反映していると考えられます。対照的に、レオキャスティングはプロセス自体が微細な核を生成・分散させるため、冷却速度の差による影響を受けにくく、より均一な粒子径分布が得られたと推測されます。

Q4: 形状係数（Shape Factor）は品質にどのように影響しますか？ A4: 論文によれば、形状係数が1に近いほど粒子が球状であることを意味します。球状の粒子は、デンドライトのような鋭角な形状に比べて応力集中を起こしにくいため、機械的特性、特に疲労強度の向上に直接寄与します。また、半溶融状態でのスラリーの流動性を高め、金型への充填性を改善し、湯境などの鋳造欠陥を減少させる効果も期待できます。

Q5: この研究結果を実際の高圧ダイカスト（HPDC）に応用する際の注意点は何ですか？ A5: この研究は圧力鋳造をベースにしていますが、HPDCへ応用する場合、さらに高い射出速度と圧力が加わる点を考慮する必要があります。レオキャスティングで得られた高品質な半溶融スラリーは、HPDCにおいてもガス巻き込みや湯境といった欠陥を低減する大きなポテンシャルを秘めています。ただし、HPDCの高速なサイクルタイムの中で、スラリーの固相率や温度を安定して精密に制御するプロセス技術の確立が、成功の鍵となります。

結論：より高い品質と生産性への道筋

本研究は、AlSi7Mg合金の製造において、収縮巣という長年の課題に対し、レオキャスティングが極めて有効な解決策であることを明確に示しました。従来の鋳造法と比較して、微細構造を根本から改善することで、密度を向上させ、収縮巣を劇的に削減できるというブレークスルーは、高品質・高信頼性が求められる部品製造に新たな可能性を開きます。この知見は、製造プロセスの最適化を目指す研究開発部門や、歩留まり向上を目指す製造部門にとって、非常に価値のあるものです。

CASTMANでは、こうした最新の業界研究を常に取り入れ、お客様の生産性と品質の向上に貢献することをお約束します。本稿で議論された課題がお客様の事業目標と合致する場合、ぜひ当社の技術チームにご相談ください。これらの原理がお客様の部品にどのように実装できるか、共に探求してまいります。
