Al-Si-Mg鋳造品の機械的特性を予測するモデルの開発

アルミ鋳造シミュレーションモデル:設計段階で最終製品の強度を正確に予測

本技術概要は、C. Ransenigo、M. Tocci、C. Viscardi、M. Serafini、A. Polaによる学術論文「Development of a model for the prediction of mechanical properties for Al-Si-Mg castings」に基づいています。掲載誌:La Metallurgia Italiana (2022年)。

Fig.1 - Schematic representation of samples drawn from the two different spokes. For confidentiality reasons,
the real wheel cannot be shown so a schematic representation is given.
Fig.1 - Schematic representation of samples drawn from the two different spokes. For confidentiality reasons, the real wheel cannot be shown so a schematic representation is given.

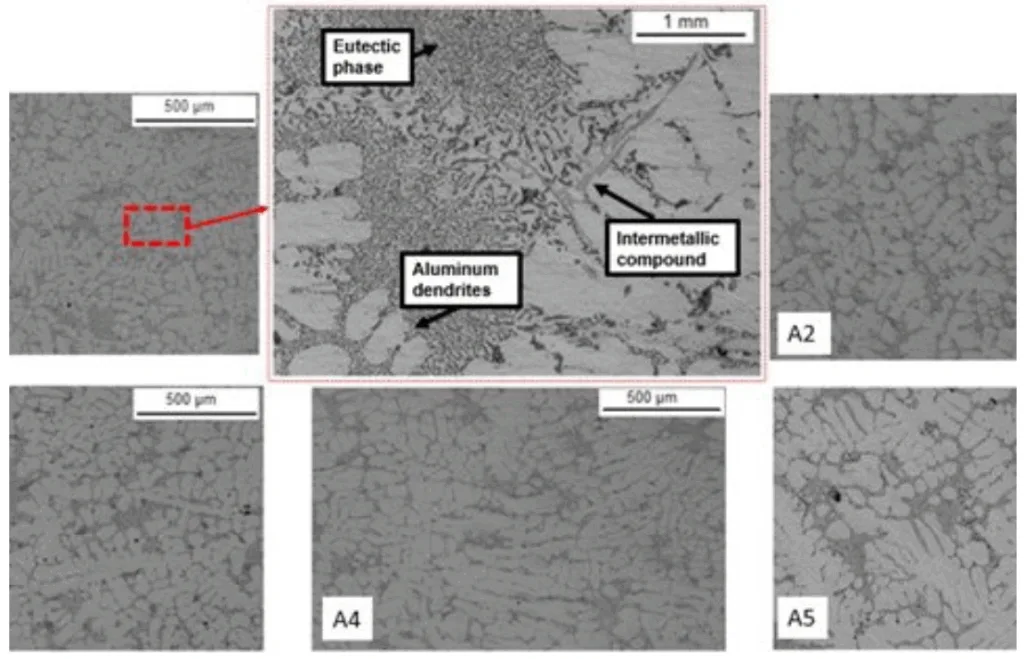

Fig.2 - Microstructure of each as cast sample. The central in-set shows the main microstructural constituents.
Fig.2 - Microstructure of each as cast sample. The central in-set shows the main microstructural constituents.

キーワード

  • 主要キーワード: アルミ鋳造シミュレーションモデル
  • 副次キーワード: A356合金, T6熱処理, 機械的特性予測, SDAS, 引け巣, LPDC, 降伏強度, 引張強さ

エグゼクティブサマリー

  • 課題: 鋳造品の最終的な機械的特性を生産前に予測することが困難であり、材料の最適化を妨げている。
  • 手法: A356合金製ホイールから得られた実験データと鋳造シミュレーションデータ(SDAS、引け巣)を用いて、機械的特性を予測する数学モデルを開発・検証した。
  • 重要なブレークスルー: ミクロ組織(SDAS)だけでなく鋳造欠陥(引け巣)も考慮に入れた、鋳放しおよびT6熱処理後の降伏強度(YS)と引張強さ(UTS)を予測する具体的な方程式を構築した。
  • 結論: この予測モデルにより、エンジニアは設計段階で局所的な機械的特性を仮想的に評価・最適化でき、コストのかかる物理的な試作なしに、より軽量で強度の高い部品を実現できる。

課題:なぜこの研究がダイカスト専門家にとって重要なのか

自動車の構造部品に広く使用されるA356アルミニウム合金は、その強度を最大限に引き出すために、一般的にT6熱処理(溶体化処理、焼入れ、時効処理)が施されます。設計プロセスでは、鋳造シミュレーションソフトウェアを用いて湯流れや凝固現象を予測し、健全な部品を設計することが一般的です。しかし、これらのソフトウェアはミクロ組織や欠陥の発生は予測できても、最終製品の「機械的強度」そのものを直接的に提示することはできません。もし製造前に材料の挙動を正確に予測できれば、材料特性を最大限に活用し、より軽量で高性能な部品を開発するための非常に貴重なツールとなります。本研究は、このシミュレーションと実際の物性値との間のギャップを埋めることを目的としています。

アプローチ:研究方法の解明

本研究では、実験とシミュレーションを組み合わせたアプローチが採用されました。これにより、理論モデルの信頼性を現実のデータで裏付けています。

手法1:実験的検証
- 材料: 低圧鋳造(LPDC)法で製造されたA356合金製の22インチホイールを2つ使用しました(1つは鋳放し状態、もう1つはT6熱処理済み)。
- サンプル採取: ホイールの異なる部位(リム、スポーク)からサンプルを採取し、肉厚や冷却速度の違いがミクロ組織と機械的特性に与える影響を調査しました。
- 分析: 光学顕微鏡を用いて二次デンドライトアーム間隔(SDAS)を測定し、ブリネル硬さ試験および引張試験(インストロン3369試験機)を実施して、実際の機械的特性データを収集しました。

手法2:鋳造シミュレーション
- ソフトウェア: 鋳造業界で広く使用されているProCAST®ソフトウェアを用いて、実際の鋳造プロセスをシミュレーションしました。
- データ出力: シミュレーションにより、各部位のSDASや引け巣のレベルなどの予測データを取得しました。
- 検証: まず、シミュレーションで得られたSDAS値を実験で測定したSDAS値と比較し、シミュレーションの精度を検証しました。この検証を経て、信頼性の高いシミュレーションデータをモデル開発に使用しました。

ブレークスルー:主要な研究結果とデータ

本研究は、シミュレーションデータを基に、鋳造品の機械的特性を予測するための具体的な数式モデルを構築した点に大きな価値があります。

発見1:降伏強度(YS)予測モデルの検証

研究チームは、ミクロ組織の微細さを表す指標であるSDASに基づいて降伏強度を予測するモデルを開発しました。鋳放し材の予測式は YS = 31.6 + 16.4 * ln(SDAS) であり、このモデルの予測値は実験値と非常に高い精度で一致しました。表2に示されるように、例えばリム部(A1)では、モデルによる予測値が86.9 MPaであったのに対し、実験値は87.7 ± 2.1 MPaであり、誤差は約2%でした。これは、SDASから降伏強度を高い信頼性で予測できることを示しています。

発見2:より包括的な引張強さ(UTS)予測モデルの構築

本研究の最も革新的な点は、引張強さ(UTS)の予測モデルです。このモデル(式5)は、従来のモデルのように降伏強度やミクロ組織(SDAS)だけでなく、引け巣という鋳造欠陥のレベルや伸びのパラメータも組み込んでいます。これにより、欠陥が強度に与える負の影響を定量的に評価できるようになりました。表3が示す通り、このモデルの予測値も実験結果とよく一致しており(例:リム部A1で予測値159.2 MPaに対し実験値160.4 ± 7.3 MPa)、より現実に即した強度予測が可能になったことを証明しています。

研究開発および製造現場への実践的な示唆

本研究の成果は、ダイカスト部品の設計から品質管理に至るまで、様々な部門に具体的なメリットをもたらします。

  • プロセスエンジニア向け: この研究は、冷却速度(SDASに影響)や凝固条件(引け巣に影響)が最終強度に直接的にどう関わるかを明らかにしています。これは、金型温度や冷却管の配置といった鋳造パラメータを調整することで、部品の特定部位の強度を意図的に制御できる可能性を示唆しています。
  • 品質管理チーム向け: SDAS、引け巣、そして機械的特性(YS、UTS)の間の相関関係は、新たな品質基準の策定に役立ちます。単に欠陥の有無を確認するだけでなく、重要な部位のミクロ組織(SDASなど)を測定することで、機械的性能を間接的に保証するアプローチが可能になります。
  • 設計エンジニア向け: このモデルをシミュレーションに組み込むことで、仮想的な物性予測が可能になります。部品の肉厚を変更すると冷却速度とSDASがどう変化し、最終的な強度がどうなるかを設計段階で確認できます。これは、構造上の信頼性を損なうことなく不要な肉を削ぎ落とす「軽量化」の取り組みにおいて極めて重要です。

論文詳細


Development of a model for the prediction of mechanical properties for Al-Si-Mg castings

1. 概要:

  • タイトル: Development of a model for the prediction of mechanical properties for Al-Si-Mg castings
  • 著者: C. Ransenigo, M. Tocci, C. Viscardi, M. Serafini, A. Pola
  • 発表年: 2022
  • 発表誌/学会: La Metallurgia Italiana
  • キーワード: ALUMINUM, HEAT TREATMENT, SIMULATION, MODEL, CASTING

2. 要旨:

A356合金は、低圧鋳造(LPDC)法による構造部品の製造に広く使用されている。一般的に、鋳造品の強度を向上させるためにT6熱処理(溶体化、焼入れ、時効処理)が実施される。今日、鋳造プロセスと凝固現象のソフトウェアシミュレーションは、機械的強度値とそのミクロ組織パラメータとの相関が与えられていない場合でも、健全な部品を設計するための一般的な手法となっている。しかし、鋳造品を製造する前に材料挙動を予測できる可能性は、材料特性を活用するための付加的な貴重なツールとなる。本研究では、LPDCによって得られた22インチホイール上で、鋳造シミュレーションに基づく鋳放し状態での引張特性を推定するモデルの検証を行った。鋳放しおよびT6状態の両方で、部品のミクロ組織と機械的特性を調査した。まず、異なる肉厚と冷却条件を持つ領域を分析し、二次デンドライトアーム間隔(SDAS)の測定を実施した。続いて、リムとスポークから採取した試験片で引張試験を行った。実験データは、シミュレーション結果の信頼性を検証し、鋳放しモデルを検証するために使用された。シミュレーションソフトウェアと実験データから提供された追加情報に基づき、T6熱処理後の機械的特性を予測する数学モデルも提案された。

3. 緒言:

A356は、その良好な鋳造性、耐食性、機械的特性、特に高い強度対重量比から広く使用されるアルミニウム鋳造合金であり、自動車産業における様々な用途に適している。構造用途での使用を可能にするため、一般的にT6熱処理が施され、鋳造品の強度がさらに向上される。今日、鋳造シミュレーションソフトウェアのおかげで鋳造品の品質は絶えず向上しており、これによりミクロ組織、引け巣のような欠陥、凝固時間、固相率、残留応力といった結果が、金型充填と凝固現象の両方をモデル化することで提供される。しかし、市販の鋳造ソフトウェアは、熱処理前後の機械的強度値を提供することができない。材料挙動を予測できる可能性は、材料特性を活用し、生産プロセスを簡素化するための貴重なツールとなるだろう。本研究の目的は、主要なミクロ組織パラメータから鋳造品の局所的な機械的強度を正確に予測する数学モデルを開発することである。

4. 研究の概要:

研究トピックの背景:

A356アルミニウム合金は、LPDCプロセスによる自動車用構造部品に広く用いられ、その性能向上のためにT6熱処理が一般的に適用される。

先行研究の状況:

鋳造シミュレーションソフトウェアはミクロ組織や欠陥の予測には有用であるが、機械的特性を直接予測する機能は提供していない。先行研究では、ミクロ組織(特にSDAS)や鋳造欠陥が機械的性能に影響を与えることが示されている。

研究の目的:

鋳造シミュレーションソフトウェアからの入力(SDAS、欠陥レベル)を用いて、A356鋳造品の鋳放し状態およびT6熱処理後の局所的な引張特性(降伏強度および引張強さ)を予測するための数学モデルを開発し、その妥当性を検証すること。

中核的研究:

LPDCで製造された22インチホイールを用いた実験的調査を実施し、ミクロ組織(SDAS)および機械的特性(引張試験)に関するデータを収集した。このデータを用いて、まず鋳造シミュレーション(ProCAST®)の妥当性を検証し、次に降伏強度(YS)と引張強さ(UTS)を予測するための数学モデルを開発・検証した。

5. 研究方法

研究デザイン:

実験とシミュレーションを組み合わせたアプローチを採用。実際の部品を用いた実験的分析を行い、シミュレーション結果の妥当性を確認した後、提案された数学モデルの検証を行った。

データ収集・分析方法:

2つの22インチA356ホイール(鋳放しおよびT6処理済み)を使用した。サンプルは様々な位置(リム、スポーク)から採取された。ミクロ組織は光学顕微鏡で観察し、SDASを測定した。機械的特性はブリネル硬さ試験およびインストロン3369試験機による引張試験で決定した。並行して、ProCAST®ソフトウェアを用いた鋳造シミュレーションを実施し、予測SDAS値および引け巣レベルを取得した。

研究対象と範囲:

本研究は、LPDCプロセスで鋳造されたA356合金製22インチホイールを対象とし、鋳放しおよびT6熱処理後の状態を調査範囲とする。

6. 主要な結果:

主要な結果:

  • 実験的に測定されたSDAS値とシミュレーションによる予測値との間に良好な一致が見られ、シミュレーションの信頼性が確認された(表1)。
  • 鋳放し状態の降伏強度(YS)について、SDASに基づく予測モデル YS = 31.6 + 16.4 * ln(SDAS) が開発された。このモデルは実験値と比較して約2%の平均誤差を示した(表2)。
  • T6熱処理後の状態についても同様のモデル YS = 135.6 + 1.67 * ln(SDAS) が提案された。
  • 引張強さ(UTS)については、YS、引け巣(%SHR. POROSITY)、SDAS、伸び(El%)を組み込んだ、より包括的なモデルが開発された:UTS = YS * (1 – 0.5 * %SHR. POROSITY) + (280 * 3 * e^(3.5/SDAS)) * (ln(1 + El%/100))^0.5。このモデルも実験データと良好な一致を示した(表3)。

Figure Name List:

  • Fig.1 - Schematic representation of samples drawn from the two different spokes. For confidentiality reasons, the real wheel cannot be shown so a schematic representation is given.
  • Fig.2 - Microstructure of each as cast sample. The central in-set shows the main microstructural constituents.

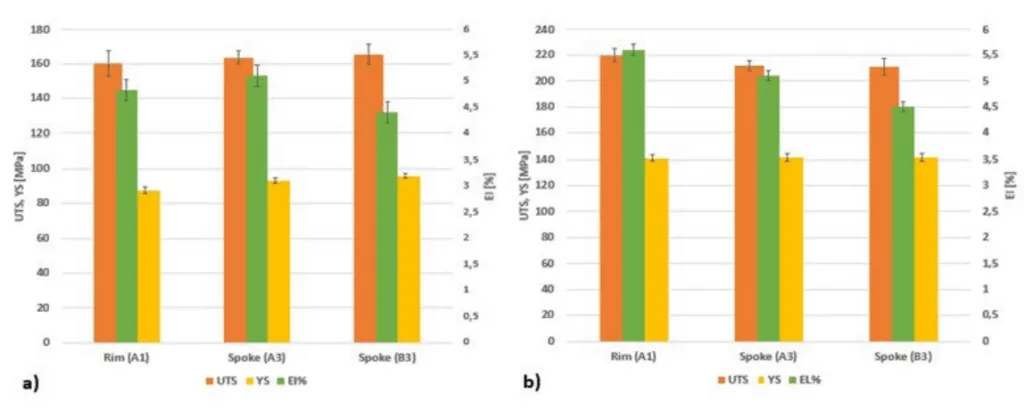

  • Fig.3 - Tensile properties from as-cast (a) and T6 (b) wheels.
Fig.3 - Tensile properties from as-cast (a) and T6 (b) wheels.
Fig.3 - Tensile properties from as-cast (a) and T6 (b) wheels.

7. 結論:

本研究では、A356の鋳放しおよびT6状態における引張挙動を、ミクロ組織パラメータの関数として予測する数学モデルが提案された。降伏強度はSDASに依存することが見出され、鋳放し状態のモデルは実験値によって検証された。同じモデルが熱処理後の材料挙動を予測するために拡張され、新しい係数が見出された。合金の引張強さは、SDAS、欠陥量、および引張パラメータに依存することがわかった。鋳放し状態でのこのモデルの検証後、実験値を利用してT6状態のための新しい予測式も開発された。得られた良好な結果は、提案されたモデルを鋳造シミュレーションソフトウェアに統合し、新しい部品の再設計段階で使用される局所的な機械的特性の分布を得ることができることを示唆している。これにより、可能な限り肉厚を削減し、常に厳しくなる車両の軽量化基準を満たすことができる。

8. 参考文献:

  • [1] Kaufman J. G., Rooy E. L. Aluminium alloy castings, Properties, Processes and applications, ASM International; 2004.
  • [2] Morri A. Correlations among microstructure, effect of thermal exposure and mechanical properties, in heat treated Al-Si-Mg and Al-Cu aluminium alloys. 2012; 1-2.
  • [3] Abdullin A. D. New Capabilities of the ProCAST 2017 Software in Simulating Casting Processes. Metallurgist volume 61. 2017;433-438.
  • [4] Ravi, B. Computer aided design and analysis for zero defects. International Conference on Aluminum. 2000; 1-6.
  • [5] Aloe M., Lefebvre D., Mackenbrock A., Sholopurwalla A., Scott A. Advanced casting simulations. ESI Group, paper 30.
  • [6] Chudasama B. J. Solidification Analysis and Optimization Using Pro-Cast. International Journal of Research in Modern Engineering and Emerging Technology, Vol. 1, Issue: 4. 2013
  • [7] Shabani M. O., Mazaheri A. Prediction of Mechanical Properties of Cast A356 Alloy as a function of microstructure and cooling rate. Archives of Metallurgy and Materials, 2011; volume 56, issue 3.
  • [8] Brusethaug S., Langsrud Y. Aluminum properties, a model for calculating mechanical properties in AlSiMgFe-foundry alloys. Metallurgical Science and Technology, Volume 18; 2000.

専門家Q&A:トップの疑問に答える

Q1: なぜ二次デンドライトアーム間隔(SDAS)がモデルの主要なミクロ組織パラメータとして選ばれたのですか?

A1: SDASは、凝固時の局所的な冷却速度と直接関連しているためです。冷却速度は鋳造シミュレーションソフトウェアの主要な出力の一つであり、ミクロ組織の微細さ、ひいては機械的特性を決定する基本的な要因です。そのため、SDASはシミュレーションと実際の物性を結びつけるための理想的な指標となります。

Q2: 引張強さ(UTS)のモデルには引け巣が組み込まれていますが、シミュレーションによればこの要素はどの程度重要でしたか?

A2: シミュレーションによると、引け巣のレベルは部位によって異なり、スポーク部では0.01(1%)程度でしたが、ハブに近い厚肉部では0.14(14%)にも達しました(表1)。論文では、この欠陥レベルをモデルに含めることが、より正確なUTS予測のために不可欠であったと述べています。引け巣が多いほど機械的強度が低下するという物理現象を、モデルが定量的に捉えていることを意味します。

Q3: 予測モデルを開発する前に、最初の鋳造シミュレーションはどのように検証されたのですか?

A3: シミュレーションの信頼性は、その予測したSDAS値を、ホイールの様々な場所から採取したサンプルの実験的な測定値と比較することによって検証されました。表1に示されているように、シミュレーション値と実験値の間には良好な一致が見られました。この一致が、シミュレーション結果をモデル開発の基礎として使用することの妥当性を保証しました。

Q4: 論文では鋳放しとT6熱処理で別々のモデルが提案されています。降伏強度モデル(式2と式3)の主な違いは何ですか?

A4: 両方の式は同じ形式 YS = A + B * ln(SDAS) に従いますが、係数AとBが異なります。鋳放し状態では YS = 31.6 + 16.4 * ln(SDAS) ですが、T6状態では YS = 135.6 + 1.67 * ln(SDAS) となります。この係数の違いは、T6熱処理による大幅な強度向上効果を反映しています。

Q5: この研究はLPDCで製造された22インチホイールに関するものですが、これらのモデルはHPDCのような他の鋳造プロセスや他の部品にも適用可能ですか?

A5: この論文は特定のLPDC部品に対するモデルの検証に焦点を当てています。冷却速度、SDAS、引け巣、機械的特性の間の基本的な物理的関係はAl-Si-Mg合金全般に適用できますが、式(2、3、5)の特定の係数はこのプロセスと部品のために導出されたものです。はるかに速い冷却速度と異なる欠陥メカニズムを持つHPDC(高圧ダイカスト)に適用するには、モデルの再校正と新たな検証が必要になるでしょう。

結論:より高い品質と生産性への道を開く

本研究で開発されたアルミ鋳造シミュレーションモデルは、シミュレーションと現実世界の製品性能との間の重要なギャップを埋めるものです。このモデルは、設計の初期段階で最終的な機械的特性を予測することを可能にし、エンジニアが自信を持って軽量化や性能向上に取り組むための強力なツールとなります。R&Dおよび製造現場にとって、これは試作コストの削減、開発期間の短縮、そして最終的にはより競争力のある製品の創出に直結します。
