複合的な全視野イメージングと金属組織学的アプローチによる摩擦攪拌接合(FSW)された銅-ステンレス鋼継手の局所特性評価

異材接合の壁を越える:摩擦攪拌接合(FSW)における銅とステンレス鋼の接合界面で何が起きているのか?

この技術概要は、S. Ramachandran氏らによる学術論文「A combined full-field imaging and metallography approach to assess the local properties of friction stir welded (FSW) copper-stainless steel joints」に基づいています。ハイプレッシャーダイカスト(HPDC)の専門家のために、株式会社CASTMANのエキスパートが要約・分析しました。

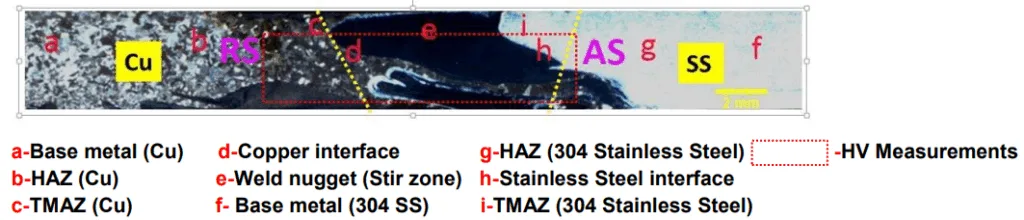

Fig. 1 Macrostructure along a transverse section of the friction stir welded Cu-SS joint
Fig. 1 Macrostructure along a transverse section of the friction stir welded Cu-SS joint

キーワード

  • 主要キーワード: 摩擦攪拌接合(FSW)
  • 副次キーワード: 異材接合、銅-ステンレス鋼、微細組織、微小硬さ、デジタル画像相関法(DIC)、熱弾性応力解析(TSA)

エグゼクティブサマリー

  • 課題: 融点や熱伝導率が大きく異なる銅(Cu)とステンレス鋼(SS)のような異材を、欠陥なく接合することは、従来の溶融溶接では極めて困難です。
  • 手法: 本研究では、材料を溶かさずに接合する「固相接合」の一種である摩擦攪拌接合(FSW)を適用。さらに、EBSD、SEM、微小硬さマッピング、デジタル画像相関法(DIC)などの高度な分析技術を駆使し、接合部の局所的な特性を詳細に評価しました。
  • 重要な発見: FSWにより形成された接合部(特に攪拌部)は、銅とステンレス鋼が混合した複雑な組織を持ち、硬さが大きく変動することが明らかになりました。これは、ツールによる機械的な攪拌作用の結果です(Figure 2参照)。
  • 結論: FSWは、溶融溶接の多くの欠点を克服し、銅とステンレス鋼のような異材接合において有効な手段であることが示唆されました。接合部の微細な特性を理解することが、信頼性向上の鍵となります。

課題:なぜこの研究がHPDCの専門家にとって重要なのか

エンジニアリングの世界では、異なる特性を持つ材料を組み合わせる「異材接合」のニーズが絶えず高まっています。しかし、例えば銅とステンレス鋼のように、物理的特性(融点:Cu-1085°C vs SS-1400-1500°C、熱伝導率:Cu-401 W/m-K vs SS-17-19 W/m-K)が大きく異なる材料を接合しようとすると、大きな壁に直面します。

論文のIntroductionで指摘されているように、従来の溶融溶接では、一方の材料が他方よりずっと早く溶けてしまい、金属間化合物や気孔、高温割れといった欠陥が発生しやすくなります[1]。これは製品の機械的特性を低下させ、早期破壊の原因となり得ます。この問題は、インサート成形などで異材を扱う機会のあるHPDCの現場においても、決して他人事ではありません。材料の健全性をいかに保つかは、あらゆる先進的な製造プロセスの共通課題です。

アプローチ:研究手法の解明

この課題を克服するため、研究者らは摩擦攪拌接合(FSW)というプロセスを採用しました。FSWは、回転するツールを材料に押し込み、摩擦熱と塑性流動によって材料を溶かすことなく接合する「固相接合」技術です。これにより、溶融溶接に伴う多くの問題が回避されます[2]。

本研究では、FSWで接合された銅とステンレス鋼の継手に対し、以下の複合的な分析手法が用いられました。

  • 金属組織学的評価: EBSD(電子後方散乱回折)、SEM(走査型電子顕微鏡)、光学顕微鏡を用いて、熱影響部(HAZ)、熱機械的影響部(TMAZ)、攪拌部(ナゲット)といった接合部の各領域における微細組織を詳細に観察しました。
  • 機械的特性評価: 微小硬さ試験機を用いて、接合部を横断する2次元の硬さ分布マップを作成しました(Figure 2)。
  • 全視野ひずみ・応力解析: デジタル画像相関法(DIC)と熱弾性応力解析(TSA)を用いて、荷重下での継手の変形挙動と応力分布を評価する計画が立てられました。

発見:主要な研究結果とデータ

本研究は、FSWによって銅とステンレス鋼の間に形成される複雑な接合部の特性を明らかにしました。

  • 発見1:明確なゾーンの形成: Figure 1に示すように、接合部には母材(BM)から熱影響部(HAZ)、熱機械的影響部(TMAZ)、そして中心の攪拌部(Weld nugget)へと至る、明確に区別された複数のゾーンが形成されました。
  • 発見2:攪拌部における微細な再結晶粒: 攪拌部(Stir zone)では、ツールによる激しい塑性変形と摩擦熱により、非常に微細な再結晶粒が形成されていることが確認されました(Figure 3 (c))。これは、母材とは全く異なる組織です。
  • 発見3:硬さの大きな変動: Figure 2の硬さマップは、本研究の最も興味深い結果の一つです。銅側(HV: 85-95)とステンレス鋼側(HV: 250-280)の硬さは大きく異なりますが、中央の攪拌部(SZ)では両者が混在し、硬さが局所的に大きく変動する領域が形成されています。これは、FSWツールによる機械的な攪拌作用で銅とステンレス鋼が物理的に混合したことを明確に示しています。

HPDCオペレーションへの実践的な示唆

この研究はFSWに関するものですが、その発見はHPDCの専門家にとっても重要な示唆を与えてくれます。

  • プロセスエンジニアへ: 本研究は、プロセスが材料の微細組織と局所特性にどれほど劇的な影響を与えるかを示しています。HPDCにおいても、射出速度や金型温度、圧力といったパラメータが、最終製品のどの部分でどのような組織や特性を生み出すかを理解することは、欠陥削減と品質安定化に不可欠です。
  • 品質管理担当者へ: Figure 2のような詳細な特性マッピングは、製品の「弱点」を特定する強力なツールとなり得ます。HPDC製品においても、破壊が予測される領域や応力集中部に対して同様の微小硬さ試験や組織観察を行うことで、品質保証レベルを向上させ、破壊の根本原因を特定する新たな手がかりを得られる可能性があります。
  • 金型設計者へ: 異材をインサート成形する際、溶湯の流れや熱の伝わり方が接合界面の品質を左右します。本研究が示したように、接合界面の微細な状態を理解することは、インサート部品の保持力や製品全体の信頼性を確保する上で極めて重要です。この知見は、ゲート位置や冷却回路の設計を最適化する際のヒントとなり得ます。

論文詳細

A combined full-field imaging and metallography approach to assess the local properties of friction stir welded (FSW) copper-stainless steel joints

1. 概要:

  • 論文名: A combined full-field imaging and metallography approach to assess the local properties of friction stir welded (FSW) copper-stainless steel joints
  • 著者: S. Ramachandran, J.M. Dulieu-Barton, P.A.S. Reed, A.K.Lakshminarayanan
  • 発表年: (論文内に記載なし)
  • 発表機関: (論文内に記載なし)
  • キーワード: FSW, Cu, SS, DIC, TSA, Metallography, Microhardness, local properties

2. アブストラクト:

本研究では、摩擦攪拌接合(FSW)プロセスを用いて、厚さ2mmの銅(Cu)と304ステンレス鋼(SS)のシートを接合した。接合部の局所的な材料形態を確立するため、EBSD、SEM、光学顕微鏡を含む様々な金属組織学的技術が使用された。これらの技術により、溶接ゾーン(熱影響部(HAZ)、熱機械的影響部(TMAZ)、溶接ナゲット)の様々な微細構造的特徴が特定された。Cu-SS継手の微小硬さ変動がマッピングされ、様々なゾーンにわたる硬さ分布が分析された。デジタル画像相関法(DIC)と熱弾性応力解析(TSA)が、溶接部の機械的特性と応力再分布を評価するために使用された。

3. 序論(要約):

異材の溶接、特に融点が大きく異なる材料の溶接は、一方の材料が他方より早く融点に達するため、金属間化合物の形成、気孔、高温割れなどの問題を引き起こす可能性がある[1]。その結果、機械的特性が低下し、早期破壊につながることが多い。特に、銅とステンレス鋼は、融点、熱伝導率、結晶構造が大きく異なるため、溶接が困難である。FSWは、母材を溶融させない「固相」接合プロセスであり、非消耗性のツールによる鍛造作用と摩擦によって接合を達成する。これにより、溶融溶接の多くの欠点が解消される[2]。

4. 研究の要約:

研究トピックの背景:

銅とステンレス鋼のような物理的特性が大きく異なる異材の接合は、多くの産業で需要があるものの、従来の溶融溶接法では品質の高い継手を得ることが困難である。

従来研究の状況:

溶融溶接法では、銅の高い熱伝導率が熱を急速に逃がし、ステンレス鋼側との温度差が大きくなるため、欠陥が生じやすい。この問題点を克服する代替プロセスが求められている。

研究の目的:

FSWを用いて銅とステンレス鋼を接合し、その継手の各領域における微細組織と局所的な機械的特性(特に硬さ)を、複合的な分析アプローチによって詳細に評価することを目的とする。

研究の核心:

FSWによって生成されたCu-SS継手の複雑な微細組織(特に攪拌部におけるCuとSSの混合状態)と、それに伴う局所的な硬さ分布の変動を、高解像度の2Dマッピングによって可視化し、その相関関係を明らかにすること。

5. 研究方法

研究デザイン:

厚さ2mmの304ステンレス鋼と銅の板をFSWで突き合わせ接合した。接合部を横断する断面を作製し、各種分析に供した。

データ収集と分析方法:

  • 組織観察: 光学顕微鏡、SEM、EBSDを用いて、接合部の各ゾーン(母材、HAZ、TMAZ、攪拌部)の微細組織を観察した。
  • 硬さ測定: ビッカース硬さ試験機を使用し、50gの荷重、15秒の保持時間で、接合部を横断するグリッド状の微小硬さ測定(5行×84列、計420点)を行い、2Dカラーマップを作成した。
  • 将来の計画: 高解像度DICとTSAを用いて、一軸引張荷重下での継手のひずみと応力分布を評価する予定である。

研究の対象と範囲:

本研究は、FSWで接合された銅-304ステンレス鋼継手の静的な微細組織と硬さ分布の評価に焦点を当てている。

6. 主要な結果:

主要な結果:

  • FSW溶接ナゲット(攪拌部)は微細な再結晶粒を持ち、HAZは母材と比較して粒径に大きなばらつきが見られた。これらの組織変化が、FSW継手の不均一な特性の原因となっている[3]。
  • 溶接ナゲットでは、硬さ分布に大きな変動が観察された。これは、FSWツールの攪拌作用によって生成された銅とステンレス鋼の混合物であることが原因である。この硬さの変動は、銅(HV: 85-95)とステンレス鋼(HV: 250-280)の本来の平均ビッカース硬さの大きな違いに対応している。

図の名称リスト:

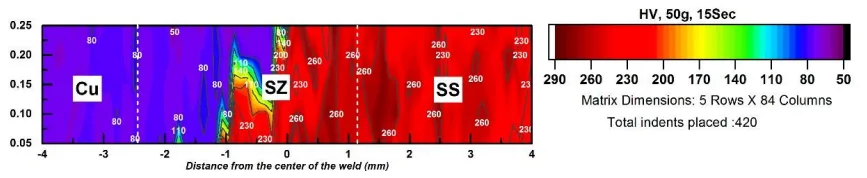

Fig. 2 Microhardness 2D-contour map of Cu-SS FSW joint over the region shown in Fig. 1
Fig. 2 Microhardness 2D-contour map of Cu-SS FSW joint over the region shown in Fig. 1

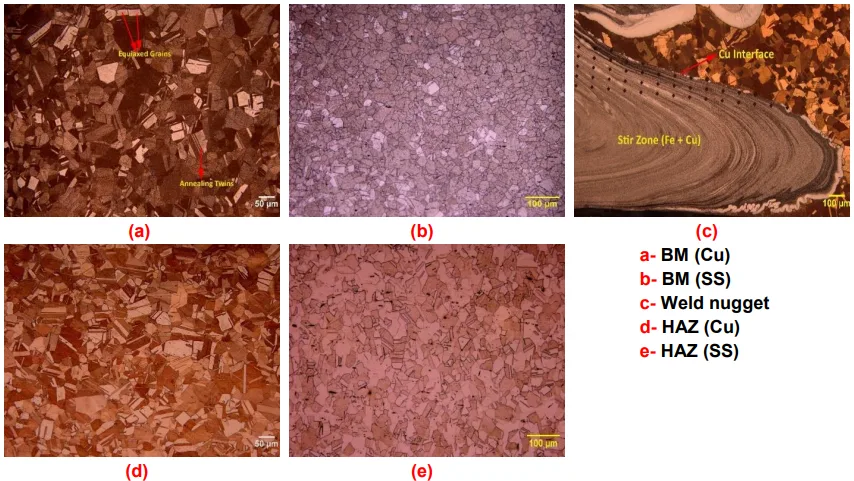

Fig. 3 Microstructures at different zones of the friction stir welded Cu-SS Joint Future work:
Fig. 3 Microstructures at different zones of the friction stir welded Cu-SS Joint Future work:
  • Fig. 1 Macrostructure along a transverse section of the friction stir welded Cu-SS joint
  • Fig. 2 Microhardness 2D-contour map of Cu-SS FSW joint over the region shown in Fig. 1
  • Fig. 3 Microstructures at different zones of the friction stir welded Cu-SS Joint

7. 結論:

本研究では、FSWを用いて銅とステンレス鋼という異材を接合し、その継手の微細組織と硬さ分布を詳細に評価した。その結果、攪拌部では銅とステンレス鋼が機械的に混合し、微細な再結晶組織と、両材料の特性を反映した複雑な硬さ分布が形成されることが明らかになった。将来的にDICやTSAを用いることで、これらの局所的な不均一性が継手全体の機械的挙動にどのように影響するかをさらに解明できると期待される。

8. 参考文献:

  • [1] http://nhml.com/weld-discrepancies/
  • [2] Bhadeshia, H.K.D.H. & Debroy, T., 2009. Critical assessment: friction stir welding of steels. Science and Technology of Welding and Joining, 14(3), pp. 193-196.
  • [3] Lockwood, W.D. & Reynolds, A.P., 2003. Simulation of the global response of a friction stir weld using local constitutive behaviour. Materials Science and Engineering A, 339(1-2), pp.35-42.

まとめと次のステップ

本研究は、FSWという先進的な固相接合技術が、従来は困難とされた異材接合に対する強力なソリューションとなり得ることをデータで示しています。そして何よりも、接合部の品質と信頼性を保証するためには、巨視的な視点だけでなく、微細組織レベルでの局所的な特性を深く理解することが不可欠であるという重要な教訓を与えてくれます。

株式会社CASTMANでは、最新の業界研究を応用し、お客様が直面する最も困難なダイカストの課題を解決することに専念しています。もしこの記事で議論されたような材料の健全性に関する課題が、貴社の目標と共鳴するようでしたら、ぜひ当社の技術チームにご相談ください。これらの先進的な原則を、貴社の部品でいかに実現できるかをご提案いたします。

エキスパートQ&A:よくある質問への回答

(注:回答はすべて、提供された論文内の特定の情報源を引用しています。)

Q1: この研究で、銅とステンレス鋼の接合品質を評価する上で最も重要な指標は何でしたか?
A1: 論文では、接合部の健全性を評価する上で、攪拌部(Weld nugget)における「硬さの分布」が極めて重要な指標として扱われています。Figure 2に示される2D硬さマップは、銅とステンレス鋼がどの程度混合しているかを明確に示しており、この領域の不均一性が継手の特性を決定づけることを示唆しています。

Q2: なぜFSWは、銅とステンレス鋼の接合において、従来の溶融溶接よりも優れているのですか?
A2: 論文のIntroductionセクションで述べられている通り、FSWは材料を溶融させない「固相接合」であるためです。これにより、溶融溶接で問題となる金属間化合物の形成、気孔、凝固割れといった欠陥の多くを回避できるため、より健全な継手を得られる可能性が高まります。

Q3: 攪拌部(Weld nugget)で硬さが大きく変動するのはなぜですか?
A3: Experimental workセクションの記述によれば、これはFSWツールの強力な攪拌作用により、硬いステンレス鋼(HV: 250-280)と柔らかい銅(HV: 85-95)が物理的に混合したためです。その結果、ミクロスケールで硬い部分と柔らかい部分が混在する不均一な組織が形成されます。

Q4: 研究者たちは、これらの結論に達するために、どのような具体的な測定技術を使用しましたか?
A4: Experimental workセクションで説明されている通り、研究者たちは光学顕微鏡による組織観察と、ビッカース硬さ試験機を用いた420点に及ぶ詳細な「微小硬さマッピング」を組み合わせて使用しました。これにより、Figure 2のような詳細な2D硬さ分布図を作成することができました。

Q5: この論文によれば、今後の研究課題は何ですか?
A5: 論文のFuture workセクションで、今後の課題として、高解像度DIC(デジタル画像相関法)とTSA(熱弾性応力解析)を用いた評価が挙げられています。これにより、今回明らかになった微細組織や硬さの不均一性が、実際の荷重下でどのようにひずみや応力の分布に影響を与えるかを評価することが次のステップとなります。

Q6: この論文から、製造現場が得られる直接的で実用的な教訓は何ですか?
A6: 論文「A combined full-field imaging and metallography approach…」からの核心的な教訓は、異材を接合する際には、接合部で発生する微細組織レベルでの物理的な混合と特性変化を正確に把握することが極めて重要である、という点です。この深い理解があって初めて、プロセスの最適化と最終製品の信頼性向上が可能になります。
