自動車用ナックルの機械的特性と構造の比較研究

低圧鋳造（LPC）における自動車用ナックルの性能最適化：AlSi7Mg合金の特性に関する詳細分析

本技術概要は、Anna MANEVA、Serguei STANEV、Mihail GEORGUIEV、Lilyana NENOVA各氏によって執筆され、Bulgarian Society for NDT発行の「International Journal “NDT Days”」（2021年）に掲載された学術論文「Comparative Study of Mechanical Properties and Structure of Knuckles Intended for Application in the Running Gear of Automotive」に基づいています。

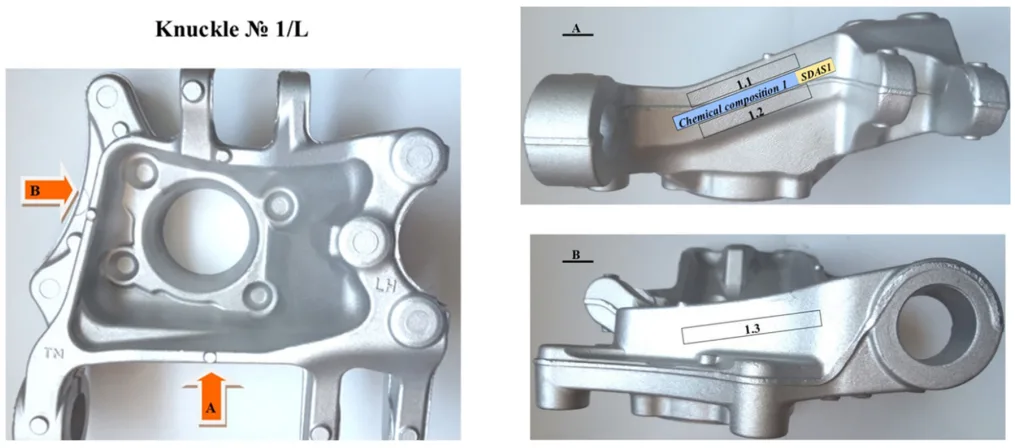

Fig. 1. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties
(left knuckle) — Fig. 1. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (left knuckle)

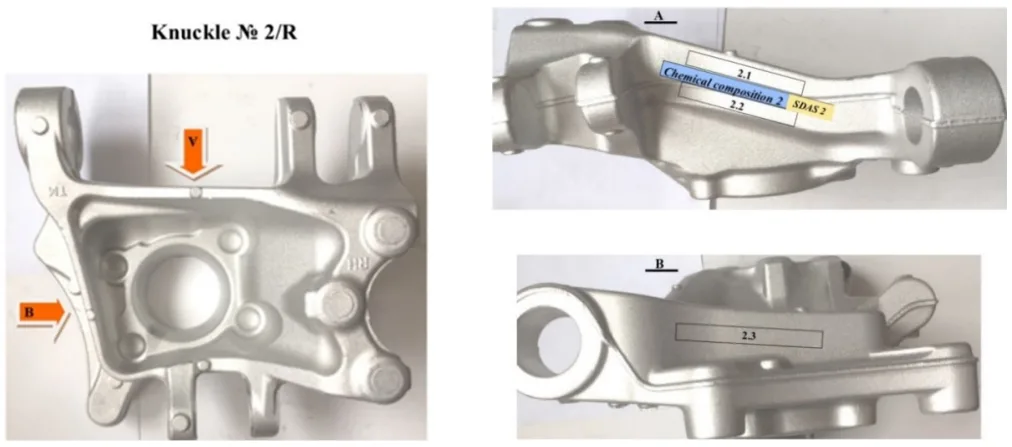

Fig. 2. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (right knuckle)

キーワード

主要キーワード: 自動車用ナックル鋳造
副次キーワード: AlSi7Mg、低圧鋳造（LPC）、機械的特性、微細構造、品質指数（Q）、二次デンドライトアーム間隔（DAS）

エグゼクティブサマリー

課題: AlSi7Mg合金製の自動車用ナックルに対し、低圧鋳造（LPC）プロセスを最適化し、一貫性のある高い機械的性能を確保すること。
手法: 4つの異なる設計を持つ5つのナックルから切り出したサンプルを用いて、機械的特性（引張強さ、降伏強さ、伸び）、硬さ、および微細構造（DAS）を分析。
主要なブレークスルー: 微細構造（特にDAS）、プロセス条件、最終的な機械的特性との間に強い相関関係があることを実証。同様の化学組成であっても、設計や鋳造領域によって性能が異なることが明らかになった。
結論: AlSi7Mg製ナックルで最適かつ一貫した機械的特性を達成するには、鋳造品の全領域にわたる凝固プロセスの注意深い制御が不可欠であり、DASと品質指数（Q）がプロセス最適化のための重要な指標となる。

課題：この研究が鋳造専門家にとってなぜ重要なのか

自動車の足回り部品のような軽量かつ高性能なコンポーネントの需要は、ますます高まっています。特に、サスペンションを支える重要な部品であるナックルには、極めて高い信頼性が求められます。AlSi7Mg合金を用いた低圧鋳造（LPC）は、これらの要求を満たすための一般的な製造法ですが、複雑な形状を持つナックル全体で、強度、耐久性、疲労耐性といった機械的特性を均一に達成することは、依然として大きな技術的課題です。この研究は、この課題に取り組み、鋳造プロセスの最適化を通じて、より高品質で信頼性の高い製品を実現するための具体的なデータを提供することを目的としています。

アプローチ：方法論の解明

本研究の信頼性を担保する、体系的かつ厳密なアプローチの概要を以下に示します。

方法1：材料とサンプリング - 材料: 良好な鋳造性と高い疲労耐久性を持つAlSi7Mg合金を使用。 - プロセス: 工業条件下で低圧鋳造（LPC）法により金型に鋳造され、その後T6熱処理が施された。 - サンプル: 4つの異なる設計（No.1/L, No.2/R, No.3.1, No.3.2, No.4）を持つ合計5つのナックルから、それぞれ3つの特徴的な領域を切り出して試験片とした。

方法2：分析と評価 - 機械的試験: 各サンプルについて、降伏強さ（Rp0,2）、引張強さ（Rm）、伸び（A5）を測定。 - 硬さ試験: ブリネル硬さ（HBW）を測定。 - 微細構造分析: 二次デンドライトアーム間隔（DAS）、酸化膜の有無、非金属介在物、共晶Si粒子の形状と分布を評価。 - 品質評価: 局所凝固時間（LCT）と品質指数（Q）を算出し、鋳造品質を総合的に評価した。

ブレークスルー：主要な発見とデータ

本研究から得られた、鋳造プロセスの改善に直結する2つの重要な発見を以下に示します。

発見1：設計による機械的特性の顕著なばらつき

異なる設計のナックルは、化学組成が類似しているにもかかわらず、機械的特性に大きな差を示しました。例えば、ナックル3.2（図8のグラフNo.4）は平均伸び（A5）が3.4%、品質指数（Q）が389 MPaと最も低い値を示したのに対し、ナックル3.1（図8のグラフNo.3）は平均伸び9.3%、品質指数477 MPaという優れた値を示しました。この結果は、部品の形状設計が凝固プロセスと最終的な製品性能に直接的な影響を与えることを明確に示しています。

発見2：微細構造（DAS）と機械的特性の複雑な関係

一般的に、DAS（二次デンドライトアーム間隔）が小さいほど、機械的特性は向上すると考えられています。しかし、本研究では興味深い結果が示されました。ナックル3.1は、他のナックル（例：ナックル1/LのDASは16.4μm）と比較して著しく大きなDAS値（約36-39μm、表6参照）を示したにもかかわらず、最高の機械的特性を達成しました。これは、DASだけでなく、熱処理や微細な共晶Si粒子の分布など、他の要因が複雑に絡み合い、最終的な製品性能を決定していることを示唆しています。この発見は、単一のパラメータだけでなく、プロセス全体を総合的に評価する必要性を強調しています。

研究開発および運用への実践的示唆

本研究の成果は、現場のさまざまな専門家にとって具体的な指針となります。

プロセスエンジニア向け: 異なる設計や領域におけるDASとLCT（局所凝固時間）のばらつき（例：表2と表6の比較）は、凝固時間が大きく異なることを示しています。これは、冷却チャンネルの設計や鋳造パラメータを最適化し、均一な微細構造と予測可能な特性を達成することが重要であることを意味します。
品質管理チーム向け: 品質指数（Q）は、鋳造品質を評価するための強力なツールです。論文では、良好な疲労強度を得るためにQ > 400 MPaが望ましいとされています。品質管理チームは、従来の引張試験を補完するものとして、Q = Rm + 150 log A5を重要な評価指標として活用できます。
設計エンジニア向け: 4つの異なるナックル設計の比較結果は、部品形状が凝固プロセス、ひいては機械的特性に直接影響を与えることを示しています。例えば、ナックル3.2の設計は、ナックル3.1と比較して延性（A5）が大幅に低い結果となりました。これは、設計の初期段階から鋳造エンジニアと緊密に連携するDFM（Design for Manufacturability）の重要性を浮き彫りにしています。

論文詳細

Comparative Study of Mechanical Properties and Structure of Knuckles Intended for Application in the Running Gear of Automotive

1. 概要:

論文名: Comparative Study of Mechanical Properties and Structure of Knuckles Intended for Application in the Running Gear of Automotive
著者: Anna MANEVA, Serguei STANEV, Mihail GEORGUIEV, Lilyana NENOVA
発表年: 2021
発表誌/学会: Bulgarian Society for NDT, International Journal “NDT Days", Volume IV, Issue 5
キーワード: Castings for automotive knuckles, mechanical properties, structure, aluminum-silicon alloy

2. 抄録:

本研究は、低圧鋳造（LPC）プロセスの最適化を目的として実施された。アルミニウム合金製の自動車用ナックル鋳造品の特性領域における機械的特性と構造に関する研究データが収集・処理された。

3. 緒言:

本研究は、それぞれNo.1、No.2、No.3（No.3.1およびNo.3.2）、No.4の番号を持つ4つの異なる設計の5つのナックルから、3つの特徴的な領域を切り出したサンプルを用いて実施された。これらは工業条件下でAlSi7Mg合金からLPC法により金型に鋳造され、T6レジームで熱処理されている。AlSi7Mg合金はFe含有量が低く、良好な鋳造特性を持ち、この種の部品の要求事項と周期的疲労の最大耐久性を満たす。本研究では、試験片とテンプレートを作製し、硬さおよび微細構造試験を実施した。機械的指標（Rp0,2, Rm, A5）、硬さ（HBW）、品質係数（Q）の平均値をグラフ形式で示す。鋳造品の異なる領域から採取したサンプルの微細構造は、DAS（二次デンドライトアーム間隔）の値、酸化膜の存在、非金属介在物、共晶Si粒子の形状、サイズ、分布を比較することで評価される。DASの測定は、機械的特性の予測に用いられ、局所凝固時間（LCT）の計算を通じて鋳造品の凝固プロセスに関する情報を提供する。

4. 研究の概要:

研究トピックの背景:

自動車の足回り部品、特にナックルのような重要保安部品には、高い強度と疲労耐久性が求められる。軽量化の要求からアルミニウム合金が広く使用されており、その製造プロセスである低圧鋳造（LPC）の最適化は、製品の品質と信頼性を確保する上で不可欠である。

先行研究の状況:

AlSi7Mg（A356）合金の熱処理、ナノ粒子による改質、品質指数の解釈に関する研究が参考文献として挙げられており、これらの知見を基に、実際の工業製品であるナックルにおける特性評価が行われた。

研究の目的:

自動車用ナックル鋳造品の機械的特性と構造に関するデータを収集・処理することにより、低圧鋳造（LPC）プロセスを最適化することを目的とする。

中核となる研究:

本研究は、4つの異なる設計を持つ5つのAlSi7Mg合金製ナックルを対象とした比較実験研究である。各ナックルの3つの特徴的な領域からサンプルを採取し、化学組成、機械的特性（降伏強さ、引張強さ、伸び）、硬さ、および微細構造（特に二次デンドライトアーム間隔、DAS）を評価した。さらに、品質指数（Q）と局所凝固時間（LCT）を算出し、鋳造品の設計と局所的な凝固条件が最終的な製品性能に与える影響を定量的に分析した。

5. 研究方法

研究デザイン:

4つの異なる設計のナックル鋳造品を比較する実験的研究デザインを採用。各設計のナックルから複数の領域をサンプリングし、特性を比較分析した。

データ収集・分析方法:

データ収集: 5つのナックル（4設計）の3つの特徴的な領域から試験片を切り出した。化学組成分析、引張試験（Rp0,2, Rm, A5）、ブリネル硬さ試験（HBW）、ビッカース微小硬さ試験（HV）、および光学顕微鏡による微細構造観察（DAS測定）を実施した。
データ分析: 測定されたデータは表形式で整理された。機械的特性と微細構造パラメータから品質指数（Q = Rm + 150 lg A5）および局所凝固時間（LCT = (DAS / 10)³）を算出し、鋳造品間の性能比較を行った。

研究対象と範囲:

研究対象は、低圧鋳造（LPC）法で製造され、T6熱処理を施されたAlSi7Mg合金製自動車用ナックルに限定される。研究範囲は、鋳造品の設計とサンプリング領域が機械的特性および微細構造に与える影響の比較分析に焦点を当てる。

6. 主要な結果:

主要な結果:

4つの異なる設計のナックルについて、化学組成、機械的特性、微細構造パラメータを詳細に示した（表1～9）。
ナックルの設計によって、平均機械的特性は大きく異なった。平均引張強さ（Rm）は294 MPa（ナックル2/R）から333 MPa（ナックル3.1）の範囲であった。平均伸び（A5）は3.4%（ナックル3.2）から9.3%（ナックル1/Lおよび3.1）の範囲であった。
算出された品質指数（Q）も同様にばらつき、ナックル3.2が最も低い平均値（389 MPa）を、ナックル3.1が最も高い値（477 MPa）を示した。ほとんどの鋳造品は目標値である400 MPaを超えた。
微細構造分析では、二次デンドライトアーム間隔（DAS）にばらつきが見られ、平均15.08 µm（ナックル2/R）から、ナックル3.1では著しく高い約38 µmまでの範囲であった。これは、算出された局所凝固時間（LCT）の広範なばらつきに対応する。
微細構造写真（図6）は、調査対象領域におけるデンドライト構造を視覚的に確認するものである。

図の名称リスト:

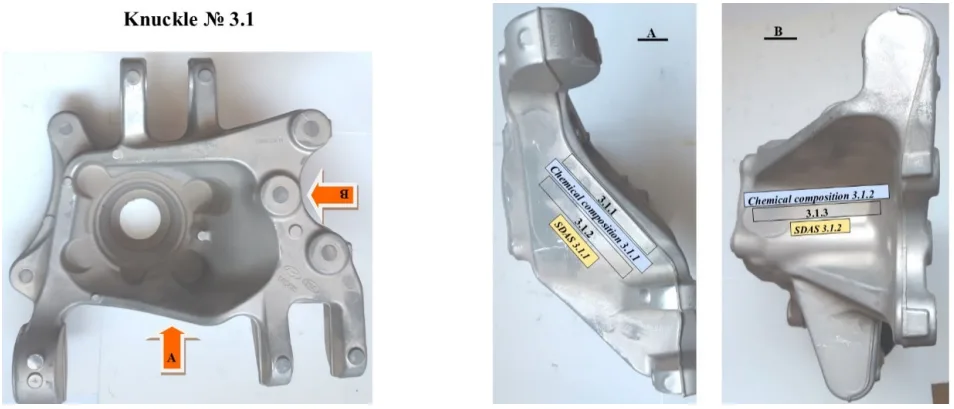

Fig. 3. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 3.1)

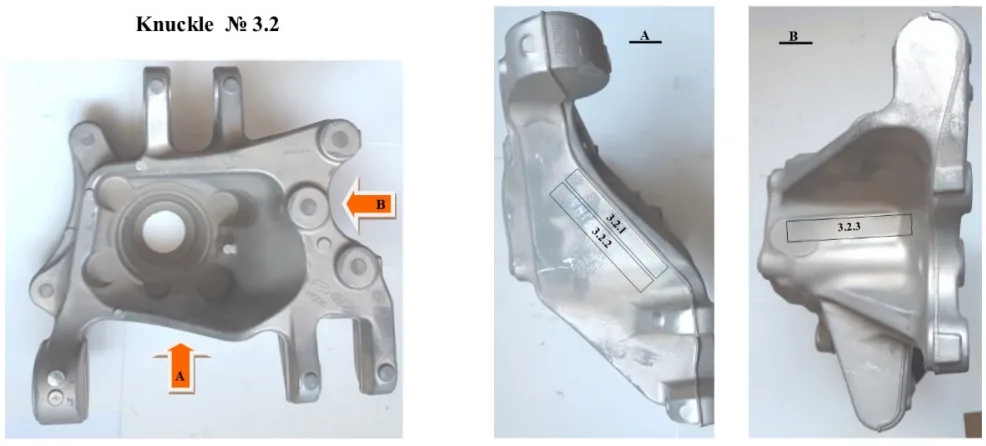

Fig. 4. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 3.2)

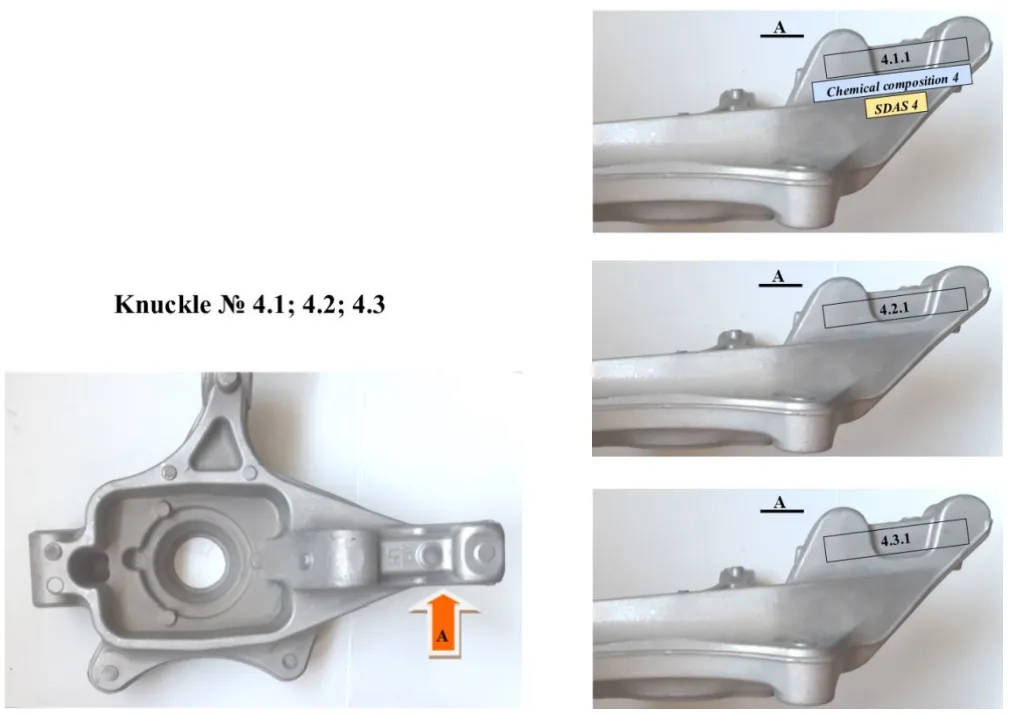

Fig. 5. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 4)

Fig. 1. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (left knuckle)
Fig. 2. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (right knuckle)
Fig. 3. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 3.1)
Fig. 4. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 3.2)
Fig. 5. Scheme of sampling for chemical, microstructural analysis and testing of mechanical properties (knuckle № 4)
Fig.6. Microstructures from the investigated areas
Fig. 7. Protocol from the carried out tests of mechanical properties of a knuckle 3.1
Fig.8. Graphs of the average values of the mechanical parameters - Rp0,2, Rm and A5, the hardness - HBW and the factor of quality - Q for the five castings.

7. 結論:

実施された研究から得られた構造と主要な機械的特性に関する結果は、データベースを充実させ、この種の重要鋳造部品の品質向上に貢献する。
主要な機械的特性の試験から得られた平均値の比較分析は、調査対象の部品（自動車の足回り用ナックル）が、このクラスのアルミニウム鋳造品の技術的要求事項を満たしていることを示している。
収集・処理されたデータは、このような部品の生産における鋳造技術の最適化と管理に貢献する。

8. 参考文献:

Emadi D., L.V. Whiting, M. Sahoo, J.H. Sokolowski, P. Burke, M. Hart, Optimal Heat Treatment of A356.2 alloy, Light Metals 2003, edited by Paul N. TMS (The Minerals, Metals & Materials Society), 2003, p.983-989;
Kuzmanov P., Velikov A., Dimitrova R., Cherepanov A., Manolov V. Study of the Influence of Modification by Nanocompositions both on the Process of Crystallization and on the Structure of Aluminum Alloy AlSi7Mg. Journal of Nanomaterials & Molecular Nanotechnology, vol.8, Issue 3, 2019, ISSN:2324-8777 1-4;
Dimitrova R., R. Petrov, P. Kuzmanov, A. Velikov, V. Manolov. Electron Microscopy Investigations of A356 Alloy Modified with Nanoparticles. Metals, 9, 12, MDPI, 2019, ISSN;2075-4701, DOI;10.3390/met9121294, 1-12;
Kalchevska K., Y. Mirchev, M. Mihovski. Physical Basis, Methods, Means and Technologies for Visual-Optical and Measuring Non-Destructive Control. "Prof. Marin Drinov" Publishing House of BAS, Sofia, 2020;
Drouzy M., S. Jacob, and M. Richard. Interpretation of Tensile Results by Means of Quality Index and Probable Yield Strength, AFS Int. Cast Met. J., 1980, 5, p. 43-50;
Khomamizadeh F., A. Ghasemi, Evaluation of Quality Index of A-356 Aluminum Alloy by Microstructural Analysis, Scientia Jranica, Vol.11. № 4, pp. 386-391, October 2004.

専門家Q&A：よくある質問への回答

Q1: なぜこの研究でAlSi7Mg合金が選ばれたのですか？ A1: 論文によると、AlSi7Mg合金は良好な鋳造特性を持ち、Fe含有量が低いためです。また、高い強度（約235 MPa）、高い伸び（8%以上）、そして周期的疲労に対する最大の耐久性という、この種の自動車部品に求められる要件を満たしているため、研究対象として選ばれました。

Q2: 品質指数（Q）の重要性は何ですか？ A2: 品質指数（Q）は、強度（Rm）と塑性特性（A5）の両方を統合的に評価するための指標です。論文では、Qと疲労強度との間に明確な関連性があると述べられており、10⁷サイクルの疲労寿命で80-100 MPaの疲労強度を確保するためには、Qの値が400 MPa以上であることが目標とされています。

Q3: この分析において、二次デンドライトアーム間隔（DAS）はどのように使用されていますか？ A3: DASは、機械的特性を予測し、凝固プロセスを理解するために使用されます。具体的には、LCT = (DAS/10)³という式を用いて局所凝固時間（LCT）を計算するために利用されます。均一な特性を持つ鋳造品を得るためには、鋳造品の全領域でDASの値がほぼ同じであることが目標とされています。

Q4: ナックル3.1は非常に大きなDAS値を示したにもかかわらず、優れた機械的特性を示しました。通常、DASが大きいと特性は低下するのではないでしょうか？ A4: 論文では、この特異なケースについて直接的な説明はなされていませんが、データ（表6）はDAS値が約36-39μmであるにもかかわらず、平均Q値が477 MPaという優れた結果を示しています。これは、通常はより微細なDASが望ましいとされる中で、この特定の設計とT6熱処理の組み合わせにおいては、他の微細構造因子（例：共晶Siの形態）が特性を補償しているか、あるいはDASと特性の関係が単純な線形ではない可能性を示唆しています。

Q5: この研究の主な目的は何でしたか？ A5: 抄録に記載されている通り、この研究の主な目的は、自動車用ナックルの特徴的な領域から機械的特性と構造に関するデータを収集・処理することによって、低圧鋳造（LPC）プロセスを最適化することです。

結論：より高い品質と生産性への道を開く

本研究は、自動車用ナックル鋳造における核心的な課題、すなわち複雑な形状全体にわたる一貫した機械的特性の確保、に取り組むための貴重な知見を提供しました。主要なブレークスルーは、部品設計と微細構造（特にDAS）が最終製品の性能に決定的な影響を与えることをデータで示した点にあります。この知見は、研究開発および製造オペレーションにおいて、よりデータに基づいたプロセス最適化を可能にします。

CASTMANでは、お客様の生産性と品質の向上を支援するため、常に最新の業界研究を応用することに尽力しています。本稿で議論された課題がお客様の事業目標と一致する場合、これらの原則がお客様のコンポーネントにどのように実装できるか、ぜひ当社のエンジニアリングチームにご相談ください。

著作権情報

このコンテンツは、Anna MANEVA氏らによる論文「Comparative Study of Mechanical Properties and Structure of Knuckles Intended for Application in the Running Gear of Automotive」に基づく要約および分析です。
