自動車および産業分野における日本の構造用セラミックスの応用

自動車から半導体製造装置へ:日本における構造用セラミックス市場の進化と最新動向

このテクニカルブリーフは、学術論文「Automotive and industrial applications of structural ceramics in Japan」(著者:Akira Okada氏、掲載誌:Journal of the European Ceramic Society、2008年)に基づいています。ダイカストおよび鋳造の専門家のために、CASTMANのエキスパートが要約・分析しました。

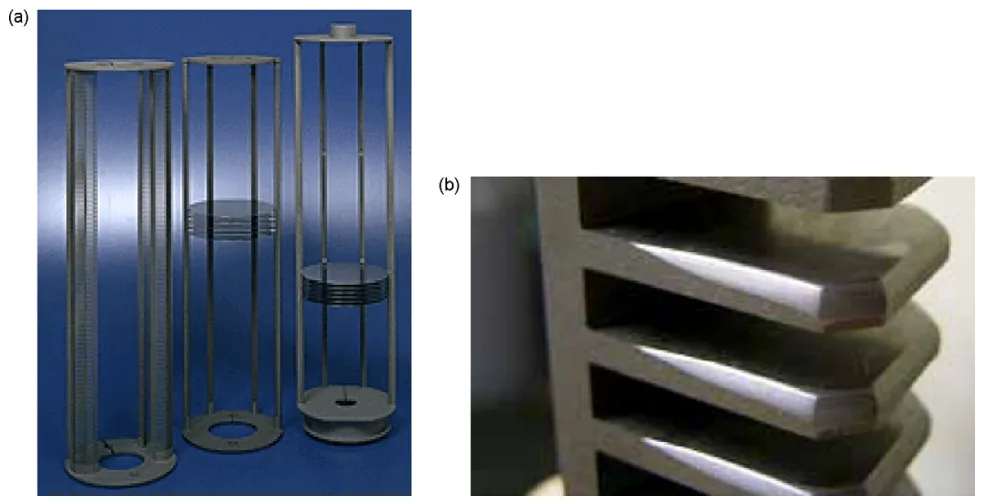

Fig. 1. Typical silicon carbide wafer boats for heat treatment of Si wafers.7 (a) A view of the boats with Si wafers and (b) a magnified view of a wafer support.
Fig. 1. Typical silicon carbide wafer boats for heat treatment of Si wafers.7 (a) A view of the boats with Si wafers and (b) a magnified view of a wafer support.

キーワード

  • 主要キーワード: 構造用セラミックスの応用
  • 副次キーワード: ファインセラミックス 日本, 自動車部品 セラミックス, 半導体製造装置 セラミックス, 窒化ケイ素, アルミナ, 炭化ケイ素

エグゼクティブサマリー

  • 課題: 構造用セラミックスは優れた特性を持つ一方で、その脆性が原因で高応力がかかる機械部品への応用が長年制限されてきました。
  • アプローチ: 本稿は、1980年頃から2000年代半ばまでの日本における構造用セラミックスの市場動向と、自動車、半導体製造、鉄鋼、アルミ鋳造など多岐にわたる分野での具体的な応用事例を包括的にレビューしています。
  • 重要な発見: 1980年代に期待された自動車エンジン部品(高応力用途)の市場は期待ほど拡大しませんでした。代わりに、市場の成長を牽引しているのは、半導体・液晶製造装置用の部品や、自動車排ガス浄化用触媒担体(低応力用途)といった、過酷な「環境」下で使用される用途です。
  • 結論: 構造用セラミックスの近年の成功は、高応力下での利用ではなく、プラズマや高温ガス、溶融金属といった厳しい環境下で、比較的低い応力でその耐食性や耐熱性を活かす応用分野に集中しています。

課題:なぜこの研究が専門家にとって重要なのか

構造用セラミックス(アルミナ、窒化ケイ素、炭化ケイ素など)は、軽量性、高温での化学的・熱的安定性、優れた耐摩耗性といった、金属材料にはない多くの利点を持っています。しかし、その強力な化学結合は、脆性破壊を引き起こす原因ともなり、信頼性が要求される構造部品への応用を長年困難にしてきました。1980年代には、日本の「セラミックフィーバー」に後押しされ、自動車エンジン部品などへの応用が試みられましたが、多くの挑戦はコストや信頼性の壁に直面しました。現代のエンジニアや研究開発担当者にとっての課題は、「セラミックスの優れた特性を、どの分野で、どのようにすれば経済的に見合う形で最大限に活用できるのか?」という点にあります。この論文は、その問いに対する過去から現在までの日本の答えを明確に示しています。

アプローチ:研究の概要

本研究は、特定の実験を行うものではなく、1980年から2007年頃までの日本における構造用セラミックスの市場データ、技術開発の歴史、そして具体的な製品応用事例を網羅的に調査・分析したレビュー論文です。著者は、市場統計データ(論文中 Table 1, 2)を基に市場の変遷を定量的に示し、半導体製造、鉄鋼、アルミ鋳造、自動車といった主要産業分野ごとに、セラミックスがどのように採用され、どのような技術的進歩によってその応用が実現したかを、具体的な製品写真(論文中 Figure 1-10)と共に解説しています。このアプローチにより、技術開発の成功と失敗の要因、そして市場の需要がどこにシフトしていったのかを浮き彫りにしています。

発見:主要な研究結果とデータ

本稿では、日本における構造用セラミックスの応用に関するいくつかの重要なトレンドが明らかにされています。

  • 発見1:市場の成長と主役の交代 論文のTable 1とTable 2が示すように、日本の構造用セラミックス市場は1985年以降、着実に成長しています。特に高純度アルミナの市場が大きく伸びており、その主な用途は半導体および液晶ディスプレイの製造装置です。かつて期待された窒化ケイ素(自動車エンジン部品)の市場規模を大きく上回っています。また、自動車部品分野では、触媒担体用のコーディエライトが市場の大部分を占めています。
  • 発見2:半導体製造プロセスにおけるセラミックスの活躍 半導体製造における拡散炉では、高純度の炭化ケイ素(SiC)製ウエハボート(Figure 1)が使用されています。これは、不純物の拡散を防ぐ高純度性、熱衝撃への耐性、そしてシリコンウエハに近い熱膨張係数を持つためです。また、エッチング装置の真空チャンバー内では、プラズマやハロゲンガスに対する優れた耐食性から、高純度アルミナ製の部品(Figure 3)が広く使われています。
  • 発見3:過酷な工業プロセスでの応用 鉄鋼業やアルミ鋳造業でもセラミックスは不可欠です。鉄鋼製造プロセスでは、摩耗が激しい粉体輸送管の内面にアルミナや窒化ケイ素のライナーが施工されています(Figure 4)。アルミ鋳造では、溶融アルミニウムによる浸食を防ぐため、SiAlON(サイアロン)製のストーク(Figure 5)やスリーブ(Figure 6)が使用され、生産性向上に貢献しています。
  • 発見4:自動車分野での応用の変遷 1980年代には、窒化ケイ素製のターボチャージャーロータ(Figure 9)やグロープラグなどが実用化されました(Table 4)。しかし、これらの高応力部品の市場は限定的でした。現在、自動車分野で最も成功しているセラミックス応用は、排ガス浄化触媒を担持するコーディエライト製ハニカム(Figure 8)であり、これは比較的低応力下で使用される部品です。

実務への示唆:あなたのオペレーションへの応用

この研究結果は、セラミックスの導入を検討している現場の技術者や管理者に、実践的なヒントを提供します。

  • プロセスエンジニアへ(半導体・工業分野): 本稿のセクション3.1および3.2で示されているように、プラズマ環境や溶融金属に曝される部品に高純度アルミナやSiC、SiAlONを採用することで、部品寿命の延長とプロセス汚染の低減が期待できます。これは、歩留まり向上とメンテナンスコスト削減に直結する可能性があります。
  • 品質管理担当者へ: 炭化ケイ素製ウエハボート(Figure 1, 2)の事例は、材料の熱膨張係数を被加工物(シリコンウエハ)に近づけることで、熱サイクル中の相対的な動きを抑制し、パーティクルの発生を低減できることを示唆しています。これは、製品の品質安定化に応用できる考え方です。
  • 研究開発・設計担当者へ: 1980年代の窒化ケイ素製エンジン部品(Table 4)の歴史は重要な教訓となります。優れた性能を持つ新素材でも、コストに見合うだけの性能向上がなければ市場に広く受け入れられない可能性があります。材料選定においては、過酷な「応力」への耐性だけでなく、過酷な「環境」への耐性という別の軸で材料の価値を評価することが、新たな成功への鍵となるかもしれません。

論文詳細

Automotive and industrial applications of structural ceramics in Japan

1. 概要:

  • 論文名: Automotive and industrial applications of structural ceramics in Japan
  • 著者: Akira Okada
  • 出版年: 2008 (オンライン公開は2007年)
  • 学術誌: Journal of the European Ceramic Society
  • キーワード: Structural applications; Wear parts; Engine components; Al2O3; Si3N4

2. アブストラクト:

本稿は、日本における構造用セラミックスの現状をレビューする。1980年頃まで、これらの材料の成功した応用は、耐摩耗部品や非常に低い応力下で動作する構造部品に限られていた。より高い応力下で使用される機械部品にセラミックスを適用するために長年にわたり多大な努力がなされ、ターボチャージャーロータやグロープラグなど、窒化ケイ素の自動車部品への応用に成功した。しかし、近年の窒化ケイ素製自動車部品の市場は期待されたほど大きくはない。触媒用のコーディエライトハニカムや炭化ケイ素製のディーゼルパティキュレートフィルタが、日本でより重要な応用となりつつある。日本の構造用セラミックス市場が1985年以来着実に成長していることは注目に値し、その主要な応用は自動車エンジンの排ガス浄化装置と半導体製造装置の部品である。本レビューで要約される日本の構造用セラミックスの最近の応用には、半導体・液晶デバイス製造用の真空プロセスチャンバー、製鋼用の耐摩耗セラミックス、光学レンズ成形や切削工具、アルミ合金鋳造用の耐火管、そして自動車関連の応用が含まれる。

3. 序論:

アルミナ、窒化ケイ素、炭化ケイ素、ジルコニアなどの構造用セラミックスは、鋼と比較して、軽量、高温での化学的・熱的安定性、優れた耐摩耗性といった利点を持つ。しかし、セラミックスの強力な化学結合は、脆性破壊の原因となる信頼性の低い機械的特性にもつながり、構造部品への応用を制限してきた。1980年代には、破壊力学の応用や製造プロセスの改善により、窒化ケイ素がターボチャージャーロータなどの自動車部品に成功裏に適用された。しかし、1990年代には自動車エンジンへの応用は減少し、代わりに高純度アルミナが半導体や液晶ディスプレイの製造装置部品へと応用を拡大した。本稿は、日本における構造用セラミックスの応用の最近の進歩をレビューする。

4. 研究の要約:

研究の背景:

構造用セラミックスは、その優れた特性にもかかわらず、脆性という根本的な課題により、応用範囲が限定されてきた。1980年代の日本では「セラミックフィーバー」と呼ばれるほどの強い関心を集め、特に自動車エンジンなどの高応力部品への応用が期待されたが、その後の市場は期待とは異なる形で発展した。

従来の研究の状況:

従来の研究開発は、セラミックスの破壊靭性の向上、欠陥生成の抑制、部品設計による応力低減、欠陥検出技術の進歩に焦点を当ててきた。これらの技術的進歩が、窒化ケイ素の自動車部品への応用を可能にした。

研究の目的:

本研究の目的は、1980年代から2000年代半ばにかけての日本における構造用セラミックスの市場動向と、自動車および主要な産業分野での応用事例を包括的にレビューし、その成功要因と市場の変化を明らかにすることである。

研究の中核:

研究の中核は、市場データ(Table 1, 2)と具体的な応用事例(半導体製造、鉄鋼・アルミ鋳造、自動車など)の分析にある。特に、期待された高応力用途(エンジン部品)から、過酷な環境下での低応力用途(半導体製造装置部品、触媒担体)へと市場の主役が移り変わった点を詳細に記述している。

5. 研究方法

研究デザイン:

本研究は、特定の実験に基づいたものではなく、公表されている市場統計データ、技術報告、製品カタログなどを基にしたレビュー論文である。時系列に沿った市場の変化と、分野ごとの応用事例を整理・分析するデザインとなっている。

データ収集と分析方法:

データは、日本のセラミックス協会などが発表した市場出荷額の統計データ(Table 1, 2)や、各メーカーが公表している製品情報、技術解説から収集されている。これらの情報を基に、材料ごと、製品用途ごとの市場動向を分析し、技術的背景と結びつけて考察している。

研究のトピックと範囲:

研究の範囲は、日本国内における構造用セラミックス(ファインセラミックス)の応用に限定されている。トピックは、(1)市場全体の動向、(2)半導体製造装置、(3)鉄鋼・アルミ鋳造、(4)セラミック金型、(5)切削工具、(6)自動車関連応用(触媒ハニカム、DPF、エンジン部品)など、多岐にわたる。

6. 主要な結果:

主要な結果:

  • 日本の構造用セラミックス市場は1985年から2003年にかけて約4.5倍に成長した(Table 1)。
  • 2005年時点で、市場規模が最も大きいのは半導体製造装置(207百万ユーロ)、次いで自動車部品(184百万ユーロ)である(Table 2)。
  • 半導体製造では、高純度SiC製ウエハボート(Figure 1, 2)や高純度アルミナ製チャンバー部品(Figure 3)が重要な役割を担っている。
  • 自動車分野では、窒化ケイ素製エンジン部品(ターボチャージャーロータ等、Figure 9)が1980年代に実用化されたが、市場は限定的であった。一方、コーディエライト製触媒ハニカム(Figure 8)は大きな市場を形成している。
  • SiAlONは、アルミ鋳造用のストーク(Figure 5)やスリーブ(Figure 6)として、溶融金属に対する優れた耐食性を活かして使用されている。

図の名称リスト:

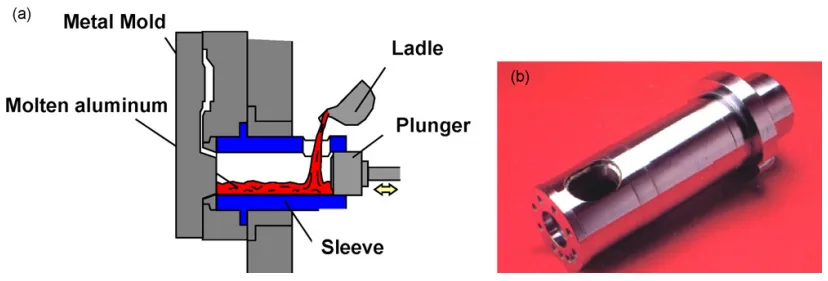

Fig. 6. Die-casting and SiAlON sleeve.11 (a) Schematic diagram of the die-casting structure and (b) SiAlON sleeve where a SiAlON tube is inserted into the metal
sleeve.
Fig. 6. Die-casting and SiAlON sleeve.11 (a) Schematic diagram of the die-casting structure and (b) SiAlON sleeve where a SiAlON tube is inserted into the metal sleeve.

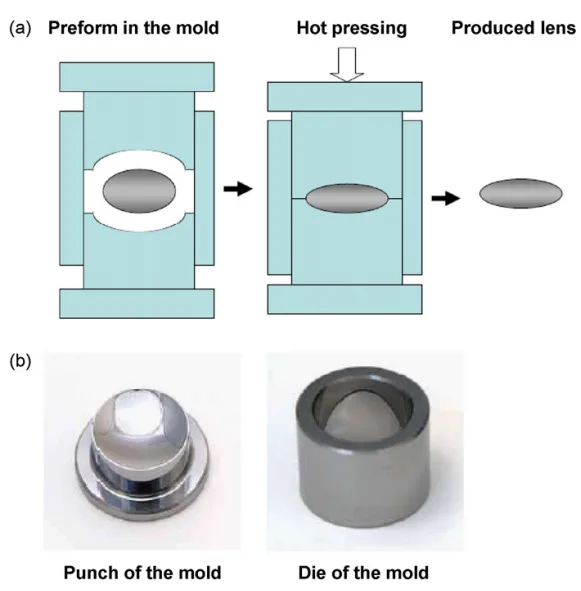

Fig. 7. Precision ceramics for lens molding. (a) Schematic diagram of lens molding process and (b) the appearance of the lens mold and die made of precision ceramics.13
Fig. 7. Precision ceramics for lens molding. (a) Schematic diagram of lens molding process and (b) the appearance of the lens mold and die made of precision ceramics.13

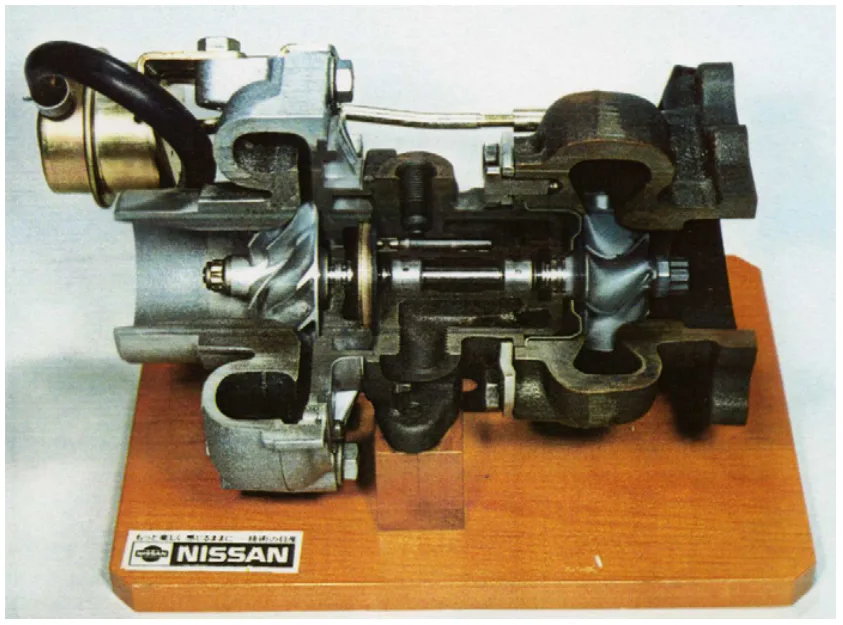

Fig. 9. Ceramic turbocharger rotors.
Fig. 9. Ceramic turbocharger rotors.
  • Fig. 1. Typical silicon carbide wafer boats for heat treatment of Si wafers.
  • Fig. 2. A scanning electron micrograph of the cross-section of the SiC material.
  • Fig. 3. Examples of dense ceramic components of manufacturing equipment for semiconductor devices and liquid crystal display panels.
  • Fig. 4. Ceramic-lined tubes used for transferring powdery materials in the steel-making process.
  • Fig. 5. SiAlON stalks for the low-pressure casting process of molten aluminum.
  • Fig. 6. Die-casting and SiAlON sleeve.
  • Fig. 7. Precision ceramics for lens molding.
  • Fig. 8. Catalyst honeycombs with different cell densities.
  • Fig. 9. Ceramic turbocharger rotors.
  • Fig. 10. Tappets as wear parts used for cam followers.

7. 結論:

構造用セラミックスの市場は着実に増加しているが、研究活動は1980年代の「セラミックフィーバー」の時期に比べて減少している。市場の成長は、半導体・液晶ディスプレイ製造装置用の高純度アルミナ部品や、自動車用のコーディエライトハニカム、ディーゼルパティキュレートフィルタが大きく貢献している。これらの応用では、セラミックスは比較的低い応力レベルで使用されており、これは元々目標とされていたガスタービンやターボチャージャーロータのような高応力用途とは対照的である。近年の構造用セラミックスの成功した応用は、過酷な環境下ではあるが、低い応力レベルでの使用に限定されている。セラミックス応用の次のステップは、より高い応力がかかる過酷な環境での使用であると考えられる。

8. 参考文献:

  • [論文に記載されている参考文献1から15をリストアップ]
  1. Okada, A., Challenges of ceramics for structural application. Bull. Ceram. Soc. Jpn., 2005, 40, 259–275 [in Japanese].
  2. Okada, A., Current status of structural ceramics-application to engines and automobiles. Eng. Mater. (Kogyo Zairyo), 2005, 53(8), 23-27 [in Japanese].
  3. Sugimoto, T., 2003 activity of ceramic industries in Japan. Bull. Ceram. Soc. Jpn., 2004, 39, 700-740 [in Japanese].
  4. Sugimoto, T., 2004 activity of ceramic industries in Japan. Bull. Ceram. Soc. Jpn., 2005, 40, 703-741 [in Japanese].
  5. Sugimoto, T., 2005 activity of ceramic industries in Japan. Bull. Ceram. Soc. Jpn., 2006, 41, 703-744 [in Japanese].
  6. Urashima, K. and Kuramoto, N., Handbook of Ceramics (2nd ed.). Ceramic Society of Japan, Gihodo, Tokyo, 2002, pp. 1250-1256 [in Japanese].
  7. Sotoya, E., Fine ceramics for semiconductor manufacturing process. Bull. Ceram. Soc. Jpn., 2005, 40, 438-442 [in Japanese].
  8. Sakamaki, M., Kishi, Y. and Iniguchi, M., High density ceramics for semi-conductor manufacturing devices. Bull. Ceram. Soc. Jpn., 2003, 38, 287-290 [in Japanese].
  9. Kawasaki, K., Application of aluminum ceramics for semiconductor fabrication apparatus. Bull. Ceram. Soc. Jpn., 2004, 39, 688-691 [in Japanese].
  10. Takahashi, T., Fine ceramic parts used for iron and steel-making process. Bull. Ceram. Soc. Jpn., 2005, 40, 423-429 [in Japanese].
  11. Kato, K., Large silicon nitride rollers for steel rolling. FC Report, 1999, 17(8), 194-195 [in Japanese].
  12. Hamayoshi, S., Application of ceramics in aluminum casting and iron-steel making. Bull. Ceram. Soc. Jpn., 2005, 40, 430-433 [in Japanese].
  13. Nagano, M., Precision ceramic die materials for recent industrial applications. Bull. Ceram. Soc. Jpn., 2005, 40, 443-448 [in Japanese].
  14. Kanamori, T., DLC and Me-DLC coating technologies for automobile parts. Kikai Gigyutsu, 2006, 59(12), 20-27 [in Japanese].
  15. Ukai, E., Ceramic application for producing automobile parts. JFA (Bull. Japan Forging Assoc.), 2007, 18, 51-56 [in Japanese].

結論と次のステップ

この研究は、構造用セラミックスの応用を成功させるための貴重なロードマップを提供します。その発見は、品質を向上させ、欠陥を減らし、生産を最適化するための、データに基づいた明確な道筋を示しています。

CASTMANは、最先端の産業研究を応用して、お客様の最も困難な技術的課題を解決することに尽力しています。この論文で議論されている課題がお客様の研究目標と一致する場合、これらの先進的な原則をお客様の研究にどのように適用できるかについて、ぜひ当社のエンジニアリングチームにご相談ください。

エキスパートQ&A:

  • Q1: 日本の構造用セラミックス市場の成長を牽引している主な応用分野は何ですか? A1: 論文のアブストラクトおよびTable 2によると、市場成長を牽引しているのは主に「自動車エンジンの排ガス浄化装置(触媒担体など)」と「半導体製造装置用の部品」です。特に高純度アルミナを用いた半導体製造装置部品の市場が大きく伸びています。
  • Q2: なぜ高純度の炭化ケイ素(SiC)が半導体製造用のウエハボートに使われるのですか? A2: セクション3.1によると、理由は3つあります。(1)不純物の移行を抑制するための高純度性、(2)熱サイクル中のパーティクル発生を抑えるための、シリコンウエハに近い熱膨張係数、(3)局所的な温度勾配を均一化するための高い熱伝導率です。これらの特性が、高温の拡散炉プロセスに適しています。
  • Q3: 1980年代に期待された窒化ケイ素(Si3N4)の自動車エンジンへの応用はどうなりましたか? A3: アブストラクトおよびセクション4.3によると、ターボチャージャーロータやグロープラグなどで成功した応用はあったものの、市場は当初期待されたほど大きくはなりませんでした。論文では、性能向上効果がより高い生産コストを正当化できなかったため、一部のセラミック部品は次世代の車種から採用されなくなったと示唆されています。
  • Q4: アルミ鋳造プロセスにおいて、セラミックスはどのように生産性向上に貢献していますか? A4: セクション3.2およびFigure 5, 6によると、従来は鋳鉄製だった低圧鋳造用のストーク(溶湯を押し上げる管)をSiAlON製に置き換えることで、溶融アルミニウムによる浸食を防ぎ、部品寿命を延ばしました。また、ダイカスト用のスリーブをセラミックライニングにすることで、潤滑剤の使用量を大幅に削減し、鋳造欠陥の減少にも効果を上げています。
