高感度ガスセンサーの未来を拓く、ナノスケール鋳造技術のブレークスルー

この技術概要は、Chin-Guo Kuo氏らによって執筆され、2013年に「Electronic Materials Letters」で発表された学術論文「Fabrication of a Pb-Sn Nanowire Array Gas Sensor Using a Novel High Vacuum Die Casting Technique」に基づいています。本稿は、高圧ダイカスト（HPDC）の専門家のために、CASTMANのエキスパートが要約・分析したものです。

キーワード

• 主要キーワード: 高真空ダイカスト
• 副次キーワード: Pb-Snナノワイヤアレイ, ガスセンサー, 陽極酸化アルミニウム (AAO), ナノモールド, ナノ材料製造, 鋳造技術

エグゼクティブサマリー

• 課題: 従来のガス注入法による金属ナノワイヤの製造は、高圧ガスを使用するため危険性が高いという課題がありました。
• 手法: 本研究では、陽極酸化アルミニウム（AAO）ナノモールドを基材とし、独自に開発した高真空ダイカスト技術を用いて、溶融したPb-Sn合金をナノ細孔に射出しました。
• 主要なブレークスルー: 直径80nm、長さ50μmの均一なPb-Snナノワイヤを、高密度なアレイ構造で製造することに成功しました。
• 結論: この新しい製造法は、従来の危険なプロセスに代わる安全かつ効果的な手法であり、高感度ガスセンサーのキーコンポーネント製造に応用できる可能性を示しました。

課題：なぜこの研究がHPDC専門家にとって重要なのか

ナノテクノロジーの分野では、特殊な構造と均一性を持つナノコンポーネントの製造が常に求められています。特に、陽極酸化アルミニウム（AAO）は、自己組織化能力により均一なサイズの細孔を高密度に形成できるため、ナノ構造材料のテンプレートとして広く利用されてきました[6-9]。

しかし、これらのナノ細孔に金属を充填する従来の方法、例えばガス注入法は、製造プロセスで高圧ガスを供給するためのコンプレッサーが必要でした。これにより、真空チャンバーが高圧下に置かれ、実験中の操作上の危険性が増大するという深刻な問題がありました。この安全上のリスクは、金属ナノワイヤの製造における大きな障壁となっていました。本研究は、この問題を解決するため、高真空ダイカスト技術という全く新しいアプローチを提案し、ナノ材料製造の安全性と効率性を向上させることを目指しています。

アプローチ：研究手法の解明

本研究では、ナノワイヤアレイを製造するために、多段階の精密なプロセスが採用されました。

1. AAOナノモールドの作製: まず、純度99.7%のアルミニウム基板を陽極とし、シュウ酸電解液中で2段階の陽極酸化処理を行いました。これにより、直径80nmの均一な細孔を持つ多孔質AAOテンプレートが作製されました。
2. Pb-Sn合金の溶製: 次に、高純度（99.9%）の鉛（Pb）と錫（Sn）を重量比50%:50%で混合し、高真空下で溶製して共析組成に近いPb-Sn合金を得ました。真空中で溶製することにより、酸化物の生成や元素の蒸発による組成のずれを最小限に抑えました。
3. 高真空ダイカストによる射出: 作製したAAOテンプレートを基板として、その上にPb-Sn合金シートを配置しました。これらを論文のFigure 1で示されるPLC（プログラマブルロジックコントローラ）制御の高真空ダイカストマシンに設置しました。真空チャンバー内（10⁻³ torr）で合金を融点より10%高い温度に加熱して溶融させた後、油圧を用いて溶融合金をAAOテンプレートのナノ細孔内に射出しました。この油圧は、溶融合金の表面張力に打ち勝ち、ナノチューブ内に合金を充填するために精密に計算・調整されました。
4. 分析: 凝固後、SEM（走査型電子顕微鏡）およびXRD（X線回折）を用いて、得られたナノワイヤアレイの微細構造と結晶構造を詳細に分析しました。

ブレークスルー：主要な発見とデータ

本研究は、高真空ダイカスト技術がナノワイヤ製造に有効であることを示す、いくつかの重要な成果を明らかにしました。

• 均一なナノ構造の形成: SEMによる観察結果（Figure 2）から、作製されたAAOテンプレートが直径80nmのナノ細孔を整然と配列した構造を持つことが確認されました。さらに、鋳造後の断面SEM画像（Figure 3）では、直径80nm、長さ50μmのPb-Snナノワイヤが、互いに接触することなく高密度なアレイ構造を形成していることが示されました。
• 合金の特性評価: XRDパターン分析（Figure 4）により、作製されたPb-Sn合金が多結晶構造を持つことが証明されました。また、DSC（示差走査熱量測定）による分析（Figure 5）では、この合金の融点が216.27°Cであることが特定されました。
• ガスセンサーへの応用可能性: 最終的に、テンプレートを除去し、ナノワイヤアレイの上下に銅の薄膜を蒸着することで、N型半導体ガスセンサーの基本構造が完成しました（Figure 6）。この構造は、ガスを吸収した際の抵抗値の変化を検出することで、ガスの濃度を測定できる可能性を示唆しています。

HPDCオペレーションへの実践的な示唆

この学術研究は、直接的にはナノ材料製造に関するものですが、その根底にある原理は、鋳造技術者、特に高圧ダイカスト（HPDC）に関わる専門家にとって重要な示唆を与えます。

• プロセスエンジニア向け: 本研究は、油圧を用いることで、溶融合金の高い表面張力に打ち勝ち、アスペクト比が極めて高い（直径80nm、長さ50μm）微細なキャビティを完全に充填できることを実証しました。これは、薄肉で複雑な形状を持つダイカスト製品の湯流れや充填性を向上させる上で、真空度と射出圧力の精密な制御がいかに重要であるかを示しています。
• 品質管理向け: ナノスケールでの均一な充填は、マクロスケールでの鋳造欠陥（湯回り不良、引け巣など）を抑制するためのヒントとなります。高真空環境がガスの巻き込みを防ぎ、製品全体の品質と均一性を向上させるという原則を再確認させます。
• 金型設計者向け: この研究は、鋳造技術の限界を押し広げる可能性を示しています。従来は不可能と考えられていたマイクロメートル、さらにはナノメートル単位の微細な形状の鋳造が、高真空技術と精密な圧力制御を組み合わせることで実現可能になるかもしれません。これは、MEMS（微小電気機械システム）部品やその他のマイクロコンポーネントの製造にダイカスト技術を応用する道を開く可能性があります。

論文詳細

Fabrication of a Pb-Sn Nanowire Array Gas Sensor Using a Novel High Vacuum Die Casting Technique

1. 概要:

• 論文名: Fabrication of a Pb-Sn Nanowire Array Gas Sensor Using a Novel High Vacuum Die Casting Technique
• 著者: Chin-Guo Kuo, Ho Chang, Lih-Ren Hwang, Shu Hor, Jia-Shin Chen, Guo-yan Liu, and Sheng-Cheng Cheng
• 出版年: 2013
• 学術誌/学会: Electronic Materials Letters, Vol. 9, No. 4 (2013), pp. 481-484
• キーワード: anodic aluminum oxide nanomold, Pb-Sn alloy, array nanowires, vacuum die casting, gas sensor

2. 抄録:

本研究では、純度99.7%のアルミニウム基板をシュウ酸電解液でエッチングすることにより、陽極酸化アルミニウム（AAO）ナノモールドを得た。エッチング後、直径80nmの細孔を持つナノモールドが作製された。このナノモールドを基材として使用した。真空鋳造法を用いて、Pb-Sn合金をナノモールドにダイカストし、その結果、直径80nm、長さ50μmのPb-Sn合金ナノワイヤに成形した。凝固後、Pb-Snナノワイヤアレイが得られた。本研究で製造されたPb-Snナノワイヤアレイは、ガスセンサーに応用可能である。AAOナノモールドとPb-Snナノワイヤアレイの微細構造解析は、SEMとXRDによって行われた。

3. 序論:

ナノ構造におけるテンプレートは多孔質特性を持つ[1,2]。機能的なナノ構造材料を製造するためにテンプレートを使用する場合、テンプレートの細孔のサイズ、分布、アスペクト比、表面特性を調整することで、特殊な構造で均一なナノコンポーネントを得ることができる[3]。陽極酸化アルミニウム（AAO）の自己組織化構造は、均一なサイズの細孔を形成し、高密度に集積して六方晶構造を形成するために使用できる。これにより、自己配列型の多孔質ナノテンプレートが実現する。この種の多孔質ナノテンプレートの細孔サイズは、数十nmから数百nmまで変更可能である[4,5]。さらに、製造プロセスは簡単で容易であり、価格も低い。そのため、この種のナノテンプレートはナノ構造コンポーネントの製造材料として広く応用されている[6-9]。いくつかの研究では、ガス注入法を用いてビスマスをAAOテンプレートに充填することに成功している。凝縮後、ビスマスナノワイヤを作製することが可能であった。しかし、製造プロセスでは高圧ガスを供給するためにコンプレッサーが必要であり、真空チャンバーが高圧下に置かれるため、実験中の操作上の危険性が増大する。この問題を解決するため、本研究では高真空ダイカスト技術を用いた一次元ナノ材料の製造という新しいアプローチを提案する。

4. 研究の要約:

研究トピックの背景:

本研究は、従来の金属ナノワイヤ製造法（ガス注入法）が伴う高圧環境の危険性を回避し、より安全で効果的な代替手法を確立することを目的としている。その解決策として、工業的に広く利用されているダイカスト技術をナノスケールに応用する「高真空ダイカスト法」に着目した。

従来の研究の状況:

従来、AAOテンプレートへの金属充填にはガス注入法が用いられてきたが、これは高圧ガスを必要とするため安全上の懸念があった。一方、高真空ダイカスト技術は、これまで主にバルク部品の製造に用いられており[10-13]、Pb-Snナノワイヤアレイの製造にこの方法を詳細に報告した文献は存在しなかった。

研究の目的:

本研究の目的は、AAOテンプレートと高真空ダイカスト技術を組み合わせることで、高密度アレイ構造を持つPb-Sn合金ナノワイヤを製造する新しい技術を確立することである。さらに、製造されたナノワイヤアレイの微細構造を評価し、ガスセンサーとしての応用可能性を探ることを目指す。

研究の核心:

研究の核心は、油圧を利用した高真空ダイカスト法により、溶融合金の表面張力（計算値527.22 dyne/cm）に打ち勝ち、直径80nmという極めて微細なAAOの細孔にPb-Sn合金を充填する点にある。これにより、従来法のリスクを伴わずに、高アスペクト比を持つ一次元ナノ材料を製造する新規プロセスを実証した。

5. 研究方法

研究設計:

本研究は、(1) AAOナノモールドの作製、(2) Pb-Sn合金の溶製、(3) 高真空ダイカストによるナノワイヤの成形、(4) 構造解析という一連の実験プロセスで設計されている。各ステップで得られたサンプルの特性を評価し、プロセスの有効性を検証する。

データ収集と分析方法:

• AAOナノモールドとPb-Snナノワイヤアレイの形態観察: 走査型電子顕微鏡（SEM）を用いて、表面および断面の形態、細孔径、ワイヤ径、長さを測定した。
• Pb-Sn合金の結晶構造分析: X線回折（XRD）を用いて、作製した合金の結晶構造を同定した。
• Pb-Sn合金の熱特性分析: 示差走査熱量測定（DSC）を用いて、合金の融点を測定した。
• Pb-Sn合金の組成分析: EDS（エネルギー分散型X線分光法）を用いて、合金中のPbとSnの重量パーセントを測定した。

研究のトピックと範囲:

本研究は、Pb-Sn合金ナノワイヤアレイの製造に焦点を当てている。具体的には、高真空ダイカスト技術を用いた製造プロセスの確立と、得られたナノワイヤの物理的・化学的特性評価を範囲とする。最終的な目標として、このナノワイヤアレイがN型半導体ガスセンサーのキーマテリアルとして機能する可能性を提示する。

6. 主要な結果:

主要な結果:

本研究により、高真空ダイカスト技術を用いて、直径80nm、長さ50μmのPb-Snナノワイヤを高密度アレイ構造で成功裏に製造した。SEM観察により、ナノワイヤが均一なサイズで、互いに独立して整然と配列していることが確認された（Figure 3）。EDS分析の結果、合金の組成はSnが49.63wt.%、Pbが50.37wt.%であり、目標とした50wt.%-50wt.%に非常に近いことが示された。XRD分析（Figure 4）は合金が多結晶構造であることを示し、DSC分析（Figure 5）は融点が216.27°Cであることを明らかにした。これらの結果は、本手法が精密なナノ構造体を製造する上で非常に有効であることを示している。

図の名称リスト:

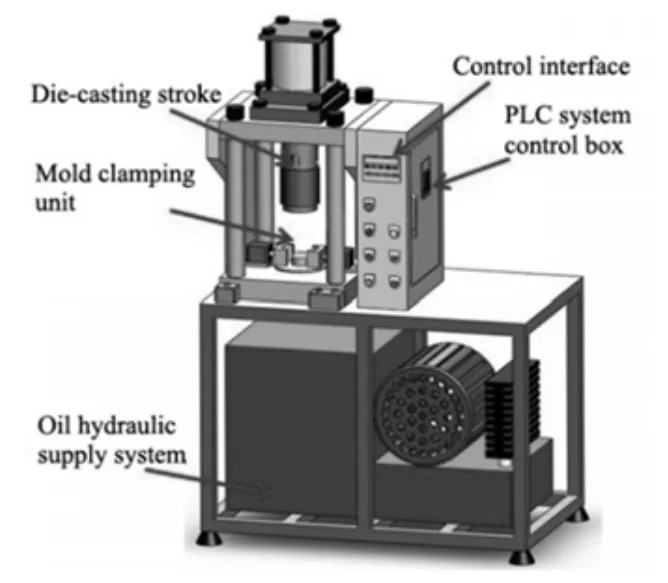

• Fig. 1. Schematic diagram of the PLC die casting machine.

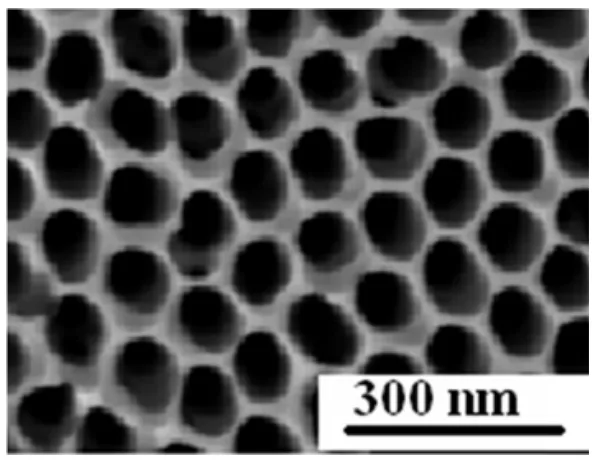

• Fig. 2. SEM image of the AAO template after 3 hours of anode handling for the second time.

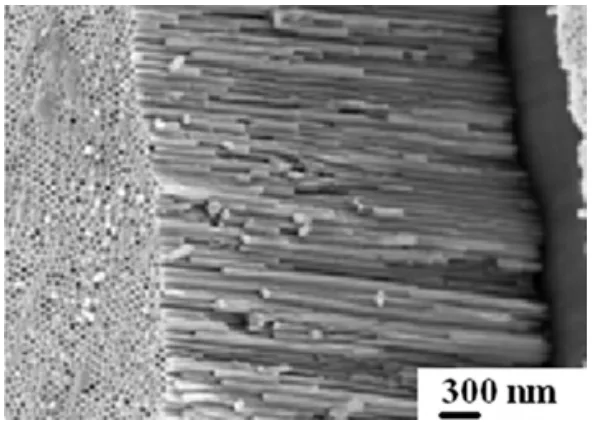

• Fig. 3. Cross-section SEM image of the Pb-Sn alloy nanowires in a high-density array structure.
• Fig. 4. XRD pattern of Sn50% - Pb50% wt. alloy.

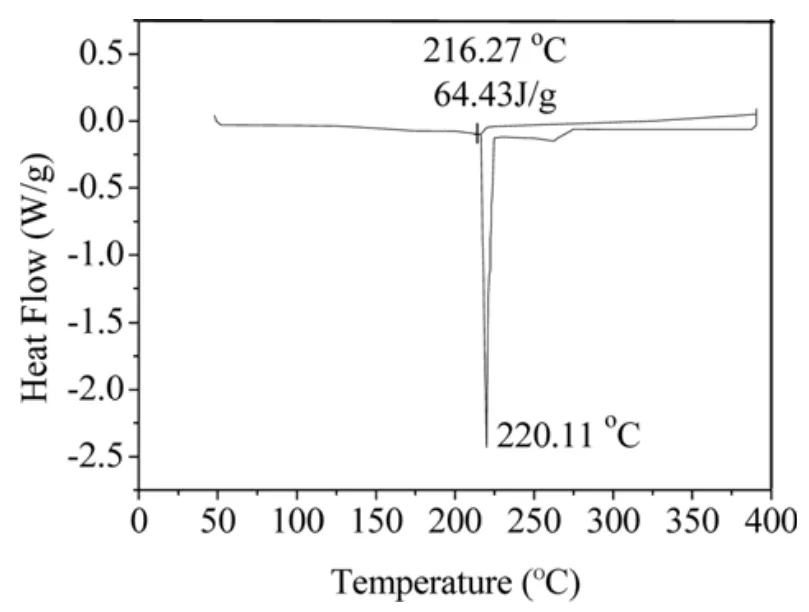

• Fig. 5. DSC chart of Sn 50% - Pb 50% wt. alloy.
• Fig. 6. Schematic diagram of the prepared Pb-Sn alloy gas sensor.

7. 結論:

本研究では、純度99.7%のアルミニウムテンプレートを用いて多孔質AAOテンプレートを製造した。陽極処理後、高アスペクト比のナノワイヤアレイを持つAAOテンプレートが得られた。自己作製した溶融Pb-Sn合金（Sn 50% - Pb 50% wt.）を真空ダイカスト技術を用いてナノ細孔に射出し、高密度アレイ構造のSn-Pb合金ナノワイヤを得た。このSn-Pb合金ナノワイヤは直径80nm、長さ50μmであった。このSn-Pb合金ナノワイヤアレイは、高感度のN型半導体ガスセンサーのキーコンポーネントとして機能することができる。

8. 参考文献:

1. O. Jessensky, F. Muller, and U. Gosele, Appl. Phys. Lett. 72, 1173 (1998).
2. C. G. Kuo and C. G. Chao, Jpn. J. Appl. Phys. 44, 1155 (2005).
3. A. Halimaoui, Y. Campidelli, P. A. Badoz, and D. Bensahel, J. Appl. Phys. 78, 3428 (1995).
4. I. Perez, E. Robertson, P. Banerjee, S. B. Lee, and G. W. Rulloff, Small 4, 1223 (2008).
5. H. de L. Lira and R. Paterson, J. Memb. Sci. 206, 357 (2002).
6. D. Gong and C. A. Grimes, J. Mater. Res. 16, 3331 (2001).
7. H. Yamashita and Y. Ichihashi, Appl. Surf. Sci. 121, 305 (1997).
8. A. M. Azad and S. A. Akbar, J. Electrochem. Soc. 139, 3690 (1992).
9. H. Gan and K. N. Tu, Appl. Phys. 97, 063514 (2005).
10. E. S. Kim, K. H. Lee, and Y. H. Moon, J. Mater. Proc. Tech. 105, 42 (2000).
11. C. K. Jin and C. G. Kang, J. Power. Sour. 196, 8241 (2011).
12. H. A. Patel, N. Rashidi, D. L. Chen, S. D. Bhole, and A. A. Luo, Mater. Sci. Eng. A 546, 72 (2012).
13. C. K. Jin and C. G. Kang, Int. J. Hydr. Eng. 37, 1661 (2012).
14. S. S. Chee and J. H. Lee, Electron. Mater. Lett. 8, 53 (2012).
15. K. H. Kim and I. Amal, Electron. Mater. Lett. 7, 225 (2011).
16. Z. Zhibo and Y. Y. Jachie, J. Mater. Res. 13, 1745 (1998).
17. Z. Zhang and D. Gekhtman, Chem. Mater. 11, 1659 (1999).
18. K. K. Khun, A. Mahajan, and R. K. Bedi, Electron. Mater. Lett. 7, 303 (2011).

結論と次のステップ

この研究は、鋳造技術の応用範囲をナノスケールにまで広げ、高機能デバイスの製造に貢献する貴重なロードマップを提供します。その発見は、品質向上、欠陥削減、そして生産最適化に向けた、データに基づいた明確な道筋を示しています。

CASTMANは、最先端の産業研究を応用し、お客様の最も困難な技術的課題を解決することに尽力しています。このホワイトペーパーで議論された問題がお客様の研究目標と一致する場合、これらの先進的な原理をお客様の研究にどのように応用できるか、ぜひ当社のエンジニアリングチームにご相談ください。

専門家Q&A:

• Q1: この研究で用いられた製造方法の主な革新点は何ですか？
  • A1: 主な革新点は、危険な高圧ガス注入法に代わり、新規に高真空ダイカスト技術を用いて溶融金属をナノモールドに射出した点です。これにより、安全性を大幅に向上させながらナノワイヤを製造することが可能になりました。この点は論文の「Introduction」および「Experimental Procedure」セクションで詳述されています。
• Q2: 最終的に得られたPb-Snナノワイヤの寸法はどのくらいでしたか？
  • A2: 製造されたPb-Snナノワイヤは、直径80nm、長さ50μmでした。この寸法は論文の「Abstract」および「Conclusions」セクションに記載されており、Figure 3のSEM画像によっても裏付けられています。
• Q3: AAOテンプレートはどのようにして準備されましたか？
  • A3: AAOテンプレートは、純度99.7%のアルミニウム基板を0.3Mのシュウ酸溶液中で2段階の陽極酸化処理を行うことによって準備されました。これにより、直径80nmの均一な細孔が形成されました。詳細は「Experimental Procedure」セクションに記述され、その結果はFigure 2に示されています。
• Q4: なぜこのナノワイヤアレイはガスセンサーに適しているのですか？
  • A4: ナノワイヤが高密度かつ独立したアレイ状に配置されているため、非常に大きな比表面積を持っています。この構造はN型半導体として機能し、空気中の酸素や還元性ガスが吸着した際に抵抗値が敏感に変化するため、高感度のガスセンサーとして理想的です。この原理は「Results and Discussion」および「Conclusions」セクションで説明されています。
• Q5: 使用された合金の組成と融点は何でしたか？
  • A5: 本研究では、Sn 50wt.%とPb 50wt.%の共析に近い組成の合金が使用されました。Figure 5に示されたDSC試験の結果、その融点は216.27°Cであることが確認されています。
