二次AlZn10Si8Mg鋳造合金における相のキャラクタリゼーション

CHARACTERIZATION OF PHASES IN SECONDARY AlZn10Si8Mg CAST ALLOY

本技術概要は、[Eva Tillová, Emília Ďuriníková, Mária Chalupová]著、[Materials Engineering - Materiálové inžinierstvo] ([2011]年) に掲載された学術論文「[Characterization of phases in secondary AlZn10Si8Mg cast alloy]」に基づいています。

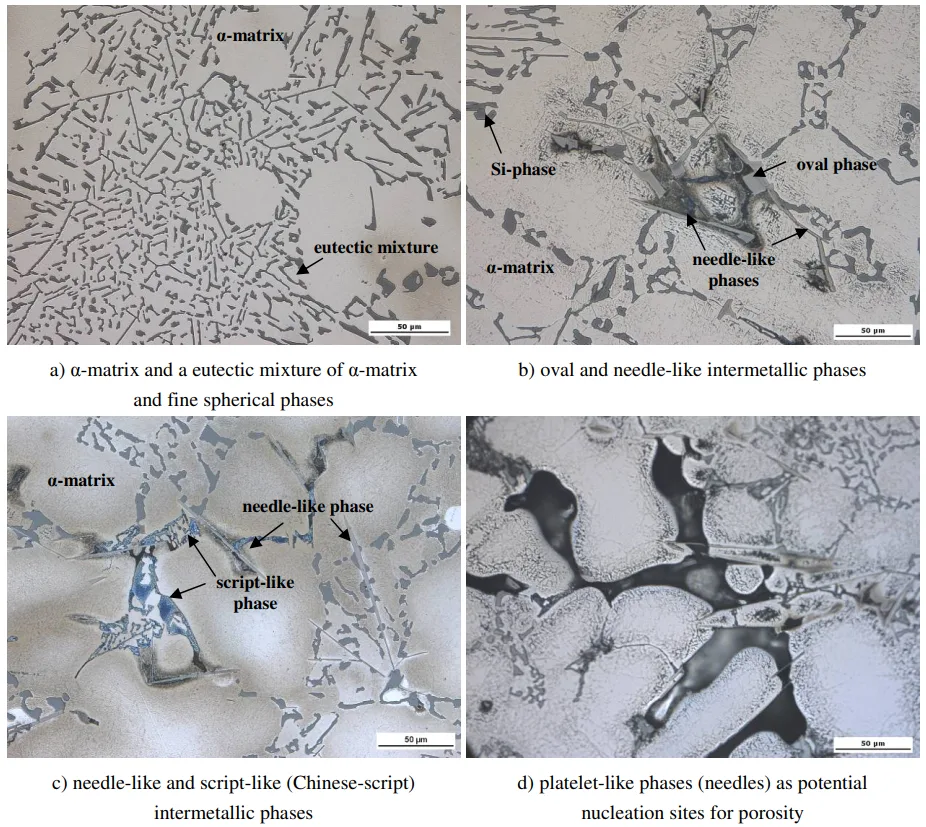

Fig. 1. Microstructure of AlZn10Si8Mg cast alloy, etch. Fuss (full colour version available online)
Fig. 1. Microstructure of AlZn10Si8Mg cast alloy, etch. Fuss (full colour version available online)

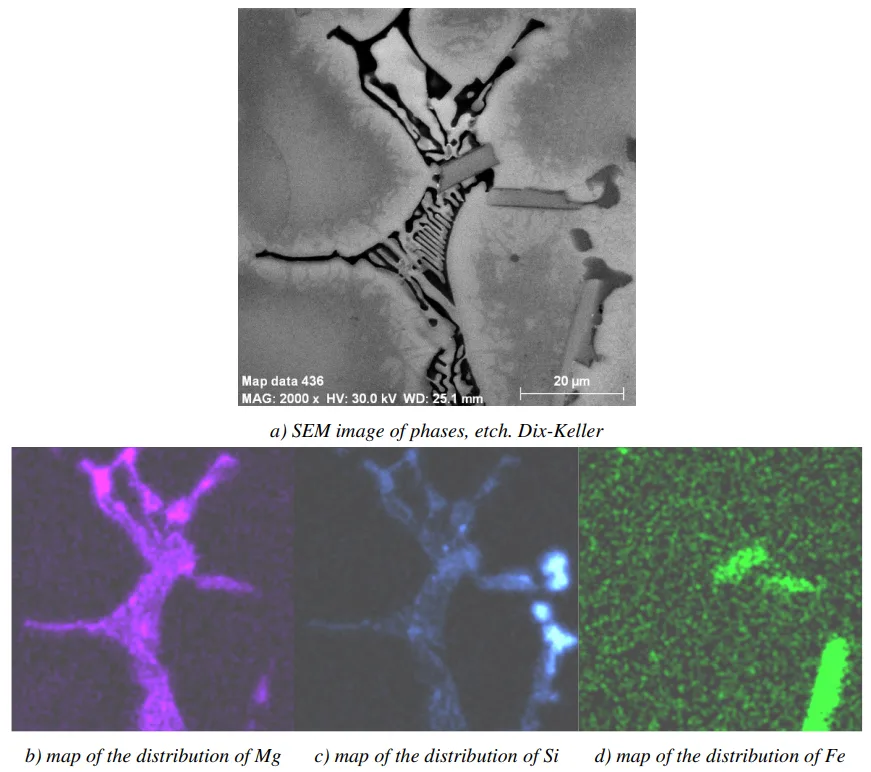

Fig. 2. EDX phase analysis
(full colour version available online)
Fig. 2. EDX phase analysis (full colour version available online)

キーワード

  • 主要キーワード: AlZn10Si8Mg鋳造合金
  • 副次キーワード: 二次アルミニウム合金, 金属間化合物, 微細構造キャラクタリゼーション, 機械的特性, 再生アルミニウム

エグゼクティブサマリー

  • 課題: 再生アルミニウム合金はコストと環境面で有益ですが、不純物が機械的特性を損なう可能性のある複雑な金属間化合物を形成します。
  • 手法: 光学顕微鏡、走査型電子顕微鏡(SEM)、エネルギー分散型X線分析(EDX)、微小硬度測定を組み合わせて、合金の微細構造を詳細に分析しました。
  • 重要なブレークスルー: 鉄(Fe)を多く含む有害な針状相が亀裂の起点となることを特定し、シリコン(Si)、マグネシウム(Mg)を含む他の相の形態と硬度を定量化しました。
  • 結論: この合金の複雑な微細構造を理解することで、再生材を使用した高圧ダイカスト(HPDC)部品の品質と信頼性を予測し、管理することが可能になります。

課題:なぜこの研究がHPDC専門家にとって重要なのか

再生アルミニウムの使用は、エネルギーコストを最大95%削減し、環境への影響を低減するため、自動車、建設、航空宇宙分野でますます魅力的になっています。しかし、スクラップ由来の二次合金には、鉄(Fe)、マンガン(Mn)、銅(Cu)、マグネシウム(Mg)などの不純物が必然的に含まれます。これらの元素は、凝固中に複雑な金属間化合物を形成します。特に、針状または板状の鉄リッチ相は、応力集中点となり、部品の延性や疲労強度を著しく低下させる可能性があります。これらの相の正確な種類、形状、分布を特定できなければ、再生合金から製造されるエンジン部品や構造部品の性能と信頼性を保証することは困難です。この研究は、この知識のギャップを埋めることを目的としています。

アプローチ:方法論の解明

研究者らは、二次(スクラップベース)AlZn10Si8Mg鋳造合金(UNIFONT® - 90)の特性を明らかにするために、多角的な分析アプローチを採用しました。この合金は、熱処理なしで優れた鋳造性、機械的強度、耐摩耗性を示すことで知られています。

手法1:微細構造観察 標準的な金属組織学的手法を用いて試料を準備し、光学顕微鏡と走査型電子顕微鏡(SEM)で観察しました。特に、塩酸(HCl)を用いた深部エッチングにより、アルミニウムマトリックスを溶解させ、シリコン相の三次元的な形態を明らかにしました。

手法2:相の同定と化学分析 エネルギー分散型X線分析(EDX)をSEMと連携させて使用し、微細構造内に存在する各相の正確な化学組成を特定しました。これにより、マグネシウム、シリコン、鉄などの元素がどの相を構成しているかを視覚的にマッピングすることができました。

手法3:機械的特性の評価 ビッカース微小硬度計(HV 0.01)を用いて、α-アルミニウムマトリックス、共晶シリコン、各種金属間化合物など、個々の相の硬度を測定しました。これにより、各相が全体の機械的特性にどのように寄与(または悪影響を及ぼす)するかについての定量的なデータが得られました。

ブレークスルー:主要な発見とデータ

この詳細な分析により、合金の性能に直接影響を与えるいくつかの重要な微細構造的特徴が明らかになりました。

発見1:有害な鉄リッチ相の特定と形態

分析により、最も一般的な不純物である鉄が、板状(顕微鏡では針状に見える)のAlFeMn相を形成することが確認されました。これらの粒子は非常に硬く(950 HV 0.01)、脆いため、延性を著しく低下させます。さらに重要なことに、論文の図1dで示されているように、これらの針状粒子は鋳造欠陥であるポロシティ(微小な空孔)の核生成サイトとして機能し、亀裂の起点となることが示されました。

発見2:他の金属間化合物のキャラクタリゼーション

この研究では、他の重要な相も同定されました。 - Mg₂Si相: 「チャイニーズスクリプト(漢字)」と呼ばれる特徴的な骨格状の形態で存在し、硬度は548 HV 0.01でした。この相も応力集中を引き起こす可能性があります。 - Al₂CuMg相: 楕円形または円形の粒子として観察され、硬度は426 HV 0.01でした。 - 共晶シリコン: 脆い板状ではなく、微細なロゼット状(バラの花のような)形態を示しました。これは機械的特性にとって好ましい形態ですが、その硬度は1124 HV 0.01と非常に高く、合金内で最も硬い相でした。

研究開発および運用への実践的示唆

この論文の知見は、HPDCプロセスのさまざまな役割に対して、具体的で実行可能な洞察を提供します。

  • プロセスエンジニア向け: この研究は、冷却速度が金属間化合物の形態に影響を与えることを示唆しています。特に鉄リッチな針状相の成長を抑制するために、鋳造パラメータ(金型温度、射出速度など)を調整することが、延性の向上に寄与する可能性があります。
  • 品質管理チーム向け: 論文の表2に示された各相の微小硬度データは、品質検査の際の新たな基準となり得ます。顕微鏡検査で過度に長い鉄リッチな針状粒子が観察された場合、それは延性の低下やポロシティのリスクを示す警告サインとなります。
  • 設計エンジニア向け: この合金が1〜2%という低い延性を持つ自己硬化性合金であることを理解することは、部品設計の初期段階で非常に重要です。この材料特性を考慮することで、過度な応力がかかる部分の設計を最適化し、信頼性を確保することができます。

論文詳細


CHARACTERIZATION OF PHASES IN SECONDARY AlZn10Si8Mg CAST ALLOY

1. 概要:

  • タイトル: CHARACTERIZATION OF PHASES IN SECONDARY AlZn10Si8Mg CAST ALLOY
  • 著者: Eva Tillová, Emília Ďuriníková, Mária Chalupová
  • 発行年: 2011
  • 掲載誌/学会: Materials Engineering - Materiálové inžinierstvo 18 (2011) 1-7
  • キーワード: Aluminium alloys, Microstructure, Intermetallic phases, Microhardness

2. 要旨:

再生アルミニウム鋳造合金の使用は多くの点で有益である。二次金属の製造に必要なエネルギーは一次金属と比較してわずか5%であり、温室効果ガスの排出も5%しか発生しないため、アルミニウムのリサイクルは環境と経済の両方の観点から有益である。二次AlZn10Si8Mg(UNIFONT® - 90)鋳造合金は、熱処理なしでエンジンや車両構造、油圧ユニット、金型製作に使用される。その特性には、良好な鋳造性、非常に優れた機械的強度と伸び、軽量、良好な耐摩耗性、低い熱膨張、そして非常に良好な機械加工性が含まれる。機械的特性の向上は、合金組成と冷却速度の関数である二次相の形態、種類、分布に強く依存する。Mg、Mn、Fe、Cuなどの追加元素の存在により、多くの複雑な金属間化合物相が形成され、そのキャラクタリゼーションは容易ではない。これらには、例えばMg₂Si、Al₂CuMg、AlFeMn相があり、すべてが追加元素に対してある程度の固溶度を持つ可能性がある。アルミニウム合金における相の同定は、一部の相が類似した結晶構造を持つか、化学組成にわずかな違いしかないという事実のために、しばしば容易ではない。そのため、様々な相の同定には、異なる分析技術(白黒およびカラーエッチングによる光学顕微鏡、深部エッチングによる走査型電子顕微鏡(SEM)、エネルギー分散型X線分析(EDX)、HV 0.01微小硬度測定)の組み合わせが用いられた。

3. 序論:

軽金属ファミリーの中で、アルミニウムはその優れた特性と多様な応用範囲により、過去数十年間で重要性を増してきた。自動車、建設、航空宇宙などの様々な分野で最適な候補材料の一つとして認識されている。アルミニウムベース製品への需要の増加とアルミニウム産業のさらなるグローバル化は、アルミニウム合金の再生産のためのアルミニウムスクラップの消費量の増加に大きく貢献している。再生金属の利用可能性の増加は肯定的な傾向であり、再生金属から製造される二次アルミニウムは、一次アルミニウムが約45 kWh/kgを必要とするのに対し、約2.8 kWh/kgのエネルギーしか必要としない。リサイクルは一次生産に比べてCO₂を約5%しか生成しないため、リサイクル金属の使用を増やすことは生態学的観点からも非常に重要である。

4. 研究の概要:

研究トピックの背景:

本研究は、経済的および環境的利点から自動車産業などで広範に使用されている再生(二次)アルミニウム鋳造合金に焦点を当てている。特に、Al-Zn-Si系合金は、不純物の存在により微細構造が複雑化し、その機械的特性に大きな影響を与える。

先行研究の状況:

先行研究では、Al-SiまたはAl-Zn合金に追加元素が存在すると、Mg₂Si、Al₂Cu、Al₂CuMg、Al₅FeSi、AlFeMnなどの二元、三元、四元系の複雑な金属間化合物が形成されることが示されている。これらの相の同定は、結晶構造や化学組成が類似しているため困難であることが指摘されている。また、Al-SiおよびAl-Zn-Si合金の機械的特性は、Si、Zn、Mg、Feの含有量に加えて、シリコン粒子の分布と形状に大きく依存することが知られている。

研究の目的:

本研究の目的は、二次(再生)アルミニウム鋳造合金であるAlZn10Si8Mg(UNIFONT® - 90)内に形成される、金属間化合物を含む複雑な微細構造の形態と組成を調査し、より良い理解を提供することである。

研究の核心:

本研究では、砂型鋳造によって製造された未改質・未精製の二次AlZn10Si8Mg合金の鋳放し状態の微細構造をキャラクタリゼーションした。光学顕微鏡、SEM、EDX、微小硬度測定を組み合わせることで、α-Alマトリックス、共晶構造、およびFe、Mg、Cu、Siを含む様々な金属間化合物の形態、化学組成、硬度を同定・定量化した。

5. 研究方法

研究デザイン:

本研究は、特定の二次アルミニウム合金の微細構造を特徴づけるための観察的研究である。複数の金属組織学的分析手法を組み合わせて、相の包括的なキャラクタリゼーションを行った。

データ収集・分析方法:

  • 材料: 砂型鋳造法で製造された二次(スクラップベース)未改質AlZn10Si8Mg(UNIFONT® - 90)鋳造合金。化学組成は表1に記載。
  • 試料準備: 試験棒から試料を切り出し、標準的な金属組織学的観察手順(SiC紙による湿式研磨、ダイヤモンドペーストによる研磨)に従って準備した。HF、Fuss、Dix-Keller、H₂SO₄などの標準試薬およびMA、Weck-Al、Murakamiなどのカラー試薬でエッチングを行った。一部の試料は、シリコン相の三次元形態を観察するためにHCl溶液で30秒間深部エッチングされた。
  • 分析機器: 光学顕微鏡(Neophot 32)、走査型電子顕微鏡(VEGA LMU II)、エネルギー分散型X線分光分析装置(EDX analyser Brucker Quantax)、およびビッカース微小硬度計(MHT-1)が使用された。

研究対象と範囲:

本研究の範囲は、鋳放し状態の二次AlZn10Si8Mg合金に限定される。研究は、存在する相の同定、それらの形態(形状、分布)、および微小硬度の測定に焦点を当てている。

6. 主要な結果:

主要な結果:

  • 鋳放し合金の微細構造は、一次α固溶体、αマトリックスと微細な球状相(シリコン)の共晶混合物、および様々な種類の金属間化合物相から構成される。
  • 鉄は、延性などの機械的特性に最も有害とされる板状(針状)のAlFeMn相を形成する。これらの相はポロシティの核生成サイトとしても機能する。
  • マグネシウムは、骨格状または「チャイニーズスクリプト」形態のMg₂Si相、および楕円形のS相(Al₂CuMg)として存在する。
  • 共晶シリコンは、板状ではなく、微細なロゼット状の形態を示す。
  • 微小硬度測定(表2)により、各相の硬度が定量化された。共晶シリコンが最も硬く(1124 HV 0.01)、次いで鉄リッチ相(950および727 HV 0.01)であり、αマトリックスが最も柔らかい(92 HV 0.01)。

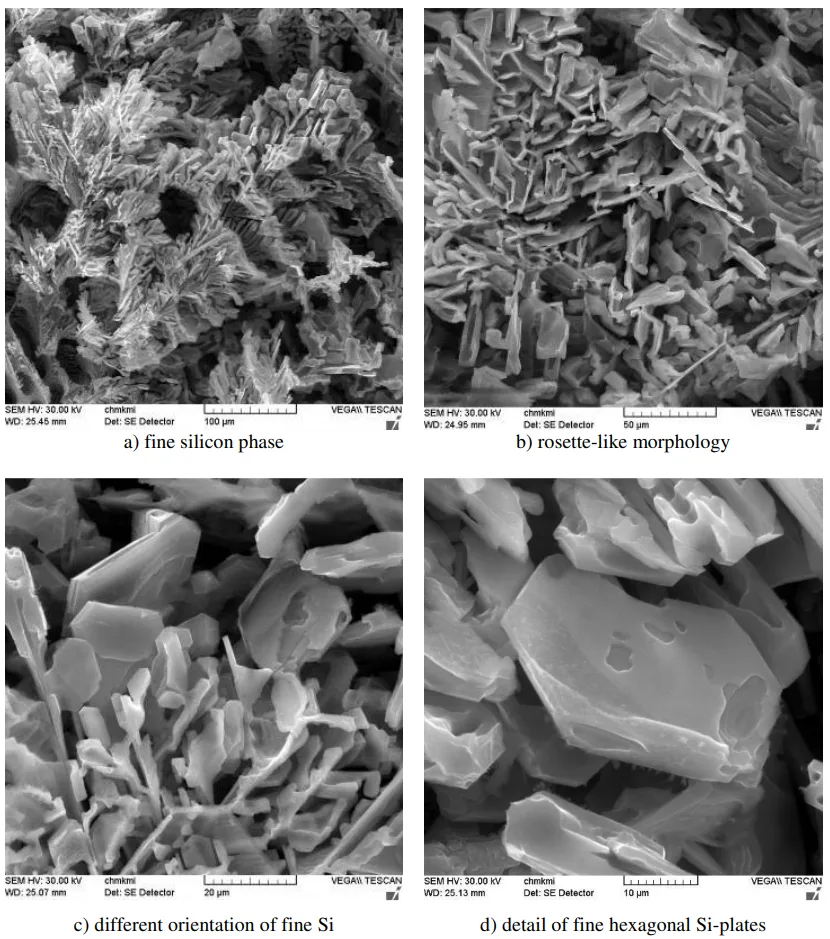

Fig. 3. Morphology of Si particles, deep-etch. HCl, SEM
Fig. 3. Morphology of Si particles, deep-etch. HCl, SEM

図の名称リスト:

  • Fig. 1. Microstructure of AlZn10Si8Mg cast alloy, etch. Fuss (full colour version available online)
  • Fig. 2. EDX phase analysis (full colour version available online)
  • Fig. 3. Morphology of Si particles, deep-etch. HCl, SEM

7. 結論:

本研究で使用された二次AlZn10Si8Mg鋳造合金は、複雑な鋳放し微細構造を有していた。様々な機器(光学顕微鏡、SEM)と技術(白黒、カラー、深部エッチング、EDX)を用いることにより、広範囲の金属間化合物相が同定された。微細構造分析により、調査された全ての合金元素が金属間化合物を形成することが示された。Znはα固溶体中に存在する。Feは合金中の濃度に関わらず金属間化合物相に入る。MnとNiは通常、Fe含有相に存在し、しばしばFeの一部を置換する。MgはSiまたはCuと共に金属間化合物を形成する。Cuは金属間化合物をよりコンパクトな形状にし、Mgは骨格状、Feは針状にする。Siは、最高の微小硬度を持つ、板状ではなく典型的な微細なロゼット状の脆い形態で存在する。全てのFeリッチ相は、その形態に関わらず非常に硬く脆い。

8. 参考文献:

  • [1] M. Mahfoud, A.K. Prasada Rao, D. Emadi: J Therm Anal Calorim 100 (2010) 847-851
  • [2] K.S. Das: Mater. Sci. Forum 519-521 (2006) 1239-1244
  • [3] L. Senčáková, E. Virčíková: Acta Metallurgica Slovaca 13(3) (2007) 412-419
  • [4] K.S. Das, J.A.S. Gren: JOM 62(2) (2010) 27-31
  • [5] Casting material - www.sag.at
  • [6] S. Seifeddine: The influence of Fe on the microstructure and mechanical properties of cast Al-Si alloys. Literature review - Vilmer project. Jönköping University, Sweden (2007).
  • [7] E. Tillová, M. Panušková: Mettalurgija 47(3) (2008) 207-210
  • [8] E. Tillová, M. Panušková: Materials Engineering - Materiálové inžinierstvo 14(2) (2007) 73-76
  • [9] X. Cao, J. Campbell: Metall. Mater. Trans. A35 (2004) 1425-1435
  • [10] S.G. Shabestari: Mater. Sci. & Eng. A 383 (2004) 289-298
  • [11] www.alurheinfelden.com
  • [12] G. Trenda: Druckguss-Praxis 5 (2005) 191-194
  • [13] E. Tillová, M. Chalupová: Štruktúrna analýza zliatin Al-Si. EDIS, Žilina 2009 (in Slovak)
  • [14] E. Weck, Ε. Leistner: Metallographic Instructions for Colour Etching by Immersion. Part III, Deutscher Verlag für Schweisstechnik-GmbH, Düsseldorf 1986
  • [15] Μ. Warmuzek: In: ASM Handbook: Metallography and Microstructures, Vol 9, Ed: G. Vander Voort, ASM International 2004, pp. 711-751
  • [16] E. Tillová, M. Chalupová: Acta metallurgica Slovaca (2004) 847-849
  • [17] E. Tillová, M. Chalupová, R. Konečná: Materiálové inžinierstvo 7(1) (2000) 61-68 (in Slovak)
  • [18] E. Tillová, R. Konečná, M. Chalupová: Materiálové inžinierstvo 10(3) (2003) 331-334 (in Slovak).
  • [19] D. Apelian: Aluminum Cast alloys. NADCA 2009.
  • [20] L. Lu, A.K. Dahle: Metall. Mater. Trans A36 (2005) 819-835
  • [21] A. Vaško, J. Belan: In: Improvement of Quality Regarding processes and Materials, Warszawa 2007, pp. 53-58
  • [22] Μ. Martinkovič: Kvantitatívna analýza štruktúry materiálov. STU, Bratislava 2010 (in Slovak)
  • [23] X. Chen, S. Engler: Z. Metallkunde 81(6) (1990) 412-418

専門家Q&A:あなたのトップ質問に答えます

Q1: なぜこの研究では、一次合金ではなく二次(再生)合金に焦点を当てたのですか? A1: 論文の序論で述べられているように、二次合金は一次合金に比べて製造に必要なエネルギーがわずか5%であり、CO₂排出量も大幅に削減できるため、経済的および環境的観点から非常に重要です。しかし、二次合金には不純物が含まれるため、その微細構造と特性を理解することが、信頼性の高い部品を製造するための実践的な課題となっています。この研究は、その課題に対応するために行われました。

Q2: Mg₂Si相の「チャイニーズスクリプト」形態は、機械的特性にどのような影響を与えますか? A2: 「チャイニーズスクリプト」または骨格状の形態は、複雑で角のある形状をしています。このような形状は、材料に応力がかかった際に、応力集中点として機能する可能性があります。これにより、亀裂の発生や伝播が容易になり、特に材料の延性や疲労強度に悪影響を及ぼす可能性があります。

Q3: 論文では、この合金が「自己硬化性」であると述べられていますが、これは具体的にどういう意味ですか? A3: 「自己硬化性」とは、この合金が特別な熱処理を必要とせず、室温で約7〜10日間保管するだけで機械的特性(特に0.2%耐力)が向上することを意味します。これは、製造プロセスを簡素化し、コストを削減できるという実用的な利点があります。

Q4: この合金で同定された中で、最も有害な相は何ですか?また、その理由は何ですか? A4: 最も有害な相は、鉄を多く含む板状(針状)のAlFeMn相です。その理由は2つあります。第一に、この相は非常に硬く脆いため、応力集中を引き起こし、亀裂の起点となりやすく、合金の延性を著しく低下させます。第二に、図1dで示されているように、これらの粒子がポロシティ(鋳造欠陥)の核生成サイトとして機能し、材料の健全性を損なうためです。

Q5: EDXマッピング(図2)は、相の同定にどのように役立ちますか? A5: EDXマッピングは、試料表面の元素分布を視覚的に示す強力なツールです。図2では、特定の領域にマグネシウム(Mg)とシリコン(Si)が同時に集中していることが示されており、これがMg₂Si相であることを裏付けています。同様に、鉄(Fe)の分布をマッピングすることで、鉄リッチ相の位置と形状を正確に特定できます。これにより、形態だけでは困難な相の同定を化学的証拠に基づいて行うことができます。

結論:より高い品質と生産性への道を開く

再生材から作られたAlZn10Si8Mg鋳造合金は、コストと持続可能性の面で大きな利点を提供しますが、その性能は複雑な微細構造に大きく左右されます。本研究のブレークスルーは、鉄リッチな針状相のような有害な金属間化合物を特定し、その形態と硬度を定量化したことです。この知識は、研究開発および製造オペレーションにおいて、材料のポテンシャルを最大限に引き出し、最終製品の品質と信頼性を向上させるための実践的な洞察を提供します。

CASTMANでは、最新の業界研究を応用し、お客様がより高い生産性と品質を達成できるよう支援することに尽力しています。この論文で議論された課題がお客様の運用目標と一致する場合、これらの原則をお客様のコンポーネントにどのように実装できるかを探るために、当社のエンジニアリングチームにお問い合わせください。
