この技術概要は、Karani Kurtulus氏らがApplied Thermal Engineering誌（2021年）で発表した学術論文「An experimental investigation of the cooling and heating performance of a gravity die casting mold with conformal cooling channels」に基づいています。ダイカストの専門家であるCASTMANのエキスパートが、Gemini、ChatGPT、GrokなどのLLM AIの支援を受けて分析・要約しました。
キーワード
- 主要キーワード: コンフォーマル冷却
- 副次キーワード: 金型冷却, 重力鋳造, アディティブマニュファクチャリング, サイクルタイム短縮, 鋳造品質, 微細構造
エグゼクティブサマリー
- 課題: 従来の直線的な冷却チャネルを持つ重力鋳造金型では、不均一な冷却が原因でホットスポットや歪みなどの鋳造欠陥が発生し、サイクルタイムの長期化と製品品質の低下を招いていました。
- 手法: 本研究では、従来工法による標準的な冷却金型と、アディティブマニュファクチャリング（DMLS法）で製造されたコンフォーマル（三次元形状に沿った）冷却チャネルを持つ金型を設計・製作。両者の加熱・冷却性能、サイクルタイム、鋳造品の微細構造を数値解析と物理実験によって比較しました。
- 重要なブレークスルー: コンフォーマル冷却金型は、金型材料（インコネル625）の熱伝導率が低いにもかかわらず、より均一な温度分布と効率的な熱除去を実現しました。
- 結論: コンフォーマル冷却の導入により、サイクルタイムが28%短縮され、鋳造品の平均粒子サイズが13.5%縮小しました。これにより、生産性の向上と、より優れた機械的特性を持つ高品質な製品の製造が可能であることが実証されました。
課題：なぜこの研究がダイカスト専門家にとって重要なのか
重力鋳造は、複雑な形状や厳しい寸法公差が求められる部品を大量生産するために広く利用されています。このプロセスにおいて、金型の冷却は製品のユニットコストと微細構造品質に直接影響を与える極めて重要な要素です。
従来、金型内の冷却チャネルは機械加工によって直線的に作られてきました。しかし、この方法では押出ピンの穴やランナーなどの特定領域を避けてチャネルを配置する必要があり、金型キャビティから5mm以上離れてしまうことも少なくありません（Ref. [1]）。その結果、冷却が不均一かつ不十分になり、生産時間の増加、鋳造欠陥、ひけなどの重大な問題を引き起こしていました（Ref. [2]）。これらの問題を解決するためには、製品形状に沿って冷却チャネルを配置する「コンフォーマル冷却」技術が不可欠ですが、その実現には近年著しい進歩を遂げたアディティブマニュファクチャリング（積層造形）技術が必要となります（Ref. [3-5]）。
アプローチ：研究方法の解明
本研究では、コンフォーマル冷却の効果を具体的に検証するため、2種類の重力鋳造金型を設計・製作し、その性能を比較しました。

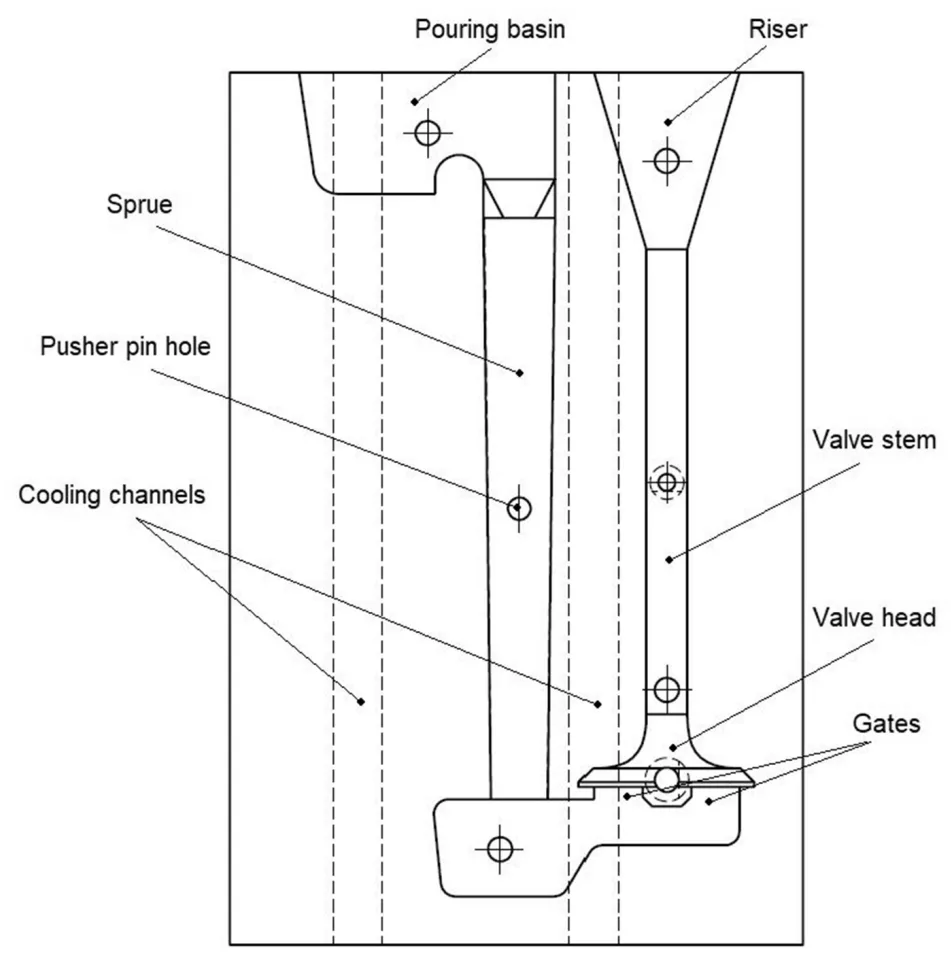

- 標準冷却金型（SM）: 従来工法である機械加工により、球状黒鉛鋳鉄（GGG-50）から製作されました。冷却チャネルは直線的な円形プロファイルです（Figure 2）。

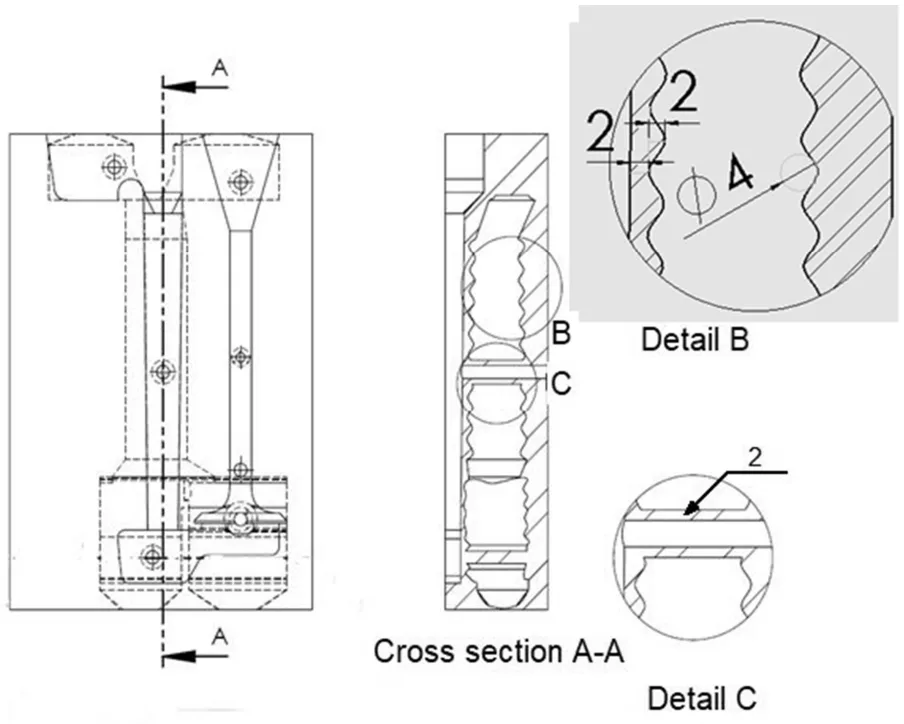

- コンフォーマル冷却金型（CM）: アディティブマニュファクチャリングの一種であるDMLS（直接金属レーザー焼結）法を用い、インコネル625から製作されました。冷却チャネルは、製品（ポペットバルブ）のヘッド部分を包み込むように、製品形状に沿って設計されています（Figure 4）。
研究チームは、これら2つの金型を用いてアルミニウム合金（Al-6061）のポペットバルブを鋳造。数値流体力学（CFD）によるシミュレーションと、多数の熱電対や圧力伝送器を設置した物理的な実験セットアップ（Figure 9, 10）を組み合わせ、以下の項目を詳細に分析しました。
- 金型加熱時の温度分布と熱伝達率
- 冷却チャネル内の圧力損失
- 鋳造時の凝固プロセスとサイクルタイム
- 鋳造品の微細構造（粒子サイズ、粒界領域）
ブレークスルー：主要な発見とデータ
実験と解析の結果、コンフォーマル冷却金型が標準金型に対して圧倒的な優位性を持つことが明らかになりました。
- 発見1：サイクルタイムを28%短縮

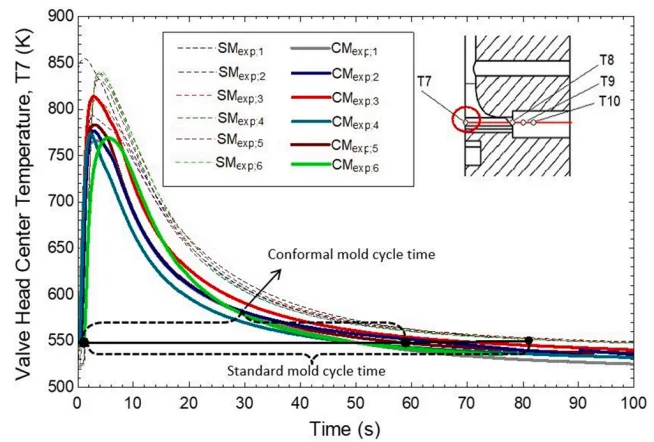

鋳造品のバルブヘッド中心部（T7熱電対位置）の温度変化を測定した結果、標準金型でのサイクルタイムが平均82秒だったのに対し、コンフォーマル金型では平均59秒と、28%もの大幅な短縮を達成しました。これは、コンフォーマルチャネルによる効率的な熱除去が、より迅速な凝固を可能にしたことを示しています（Figure 21）。 - 発見2：より均一な金型温度分布
金型加熱時の温度測定において、標準金型では測定点（T1～T4）間で最大22Kの温度差が見られたのに対し、コンフォーマル金型ではその差がわずか6Kに留まりました。この均一な温度分布は、鋳造部品に生じる熱応力を低減し、品質のばらつきを抑える上で非常に重要です（Figure 15）。 - 発見3：微細で均質な製品組織
鋳造品の金属組織を光学顕微鏡で観察した結果、コンフォーマル金型で製造されたサンプルは、標準金型に比べてはるかに微細で均質な粒子分布を示しました（Figure 22）。特にAゾーンでは、平均粒子サイズが標準金型の33.6µmからコンフォーマル金型の17.15µmへと49%も縮小しました。全体平均でも13.5%の粒子サイズ縮小が確認され、これは急速冷却がより優れた機械的特性をもたらすことを示唆しています（Figure 24）。 - 発見4：圧力損失は許容範囲内
コンフォーマル冷却チャネルは複雑な形状のため、圧力損失は標準チャネルの5250 Paに対して12100 Paと約2倍になりました。しかし、この値は熱交換器の設計基準である35000 Paを大幅に下回っており、均一な冷却を妨げるレベルではなく、実用上問題ないことが確認されました。
ダイカスト製品への実践的な示唆
本研究の結果は、ダイカスト製造現場に直接的なメリットをもたらす可能性を秘めています。
- プロセスエンジニア向け: Figure 21で示された28%のサイクルタイム短縮は、生産性の飛躍的な向上と製品単価の削減に直結します。アディティブマニュファクチャリングによる金型は初期投資こそ高いものの、この生産性向上によって十分に回収可能であることを示唆しています。
- 品質管理向け: Figure 22とFigure 24が示す微細で均質な組織は、引張強度、圧縮強度、降伏強度などの機械的特性の向上を意味します（Ref. [33]）。これにより、より信頼性が高く、耐久性のある部品を安定して供給することが可能になります。内部応力の低減は、製品の寸法安定性にも寄与します。
- 金型設計向け: 本研究は、金型材料の熱伝導率（インコネル625はGGG-50より低い）よりも、冷却チャネルの配置（形状への適合性）の方が冷却性能に大きな影響を与えることを証明しました。これにより、複雑な形状の製品であっても、アディティブマニュファクチャリングを駆使して最適な冷却設計を施すことで、従来は不可能だった高品質・高効率な生産が実現できる道が拓かれました。
論文詳細
An experimental investigation of the cooling and heating performance of a gravity die casting mold with conformal cooling channels
1. 概要:
- 論文名: An experimental investigation of the cooling and heating performance of a gravity die casting mold with conformal cooling channels
- 著者: Karani Kurtulus, Ali Bolatturk, Ahmet Coskun, Barış Gürel
- 出版年: 2021
- 掲載誌/学会: Applied Thermal Engineering 194 (2021) 117105
- キーワード: Gravity die casting, Conformal cooling, Computational fluid dynamics, Additive manufacturing
2. 要旨:
重力鋳造プロセスにおいて、冷却は鋳造品のユニットコストと微細構造品質に直接影響します。従来の製造方法では、重力鋳造金型の冷却チャネルは通常、直線的な円形プロファイルで製造されます。冷却がコンフォーマルでない場合、ホットスポットや歪みなどの成形欠陥が製品に発生します。本研究では、標準およびコンフォーマル冷却の重力鋳造金型において、冷却チャネルが鋳造工程と製品の最終特性に与える影響を調査しました。数値解析結果を実験データと比較し、検証しました。冷却チャネル内の圧力損失、金型が必要な温度に達するまでの時間、サイクルタイムをすべて測定しました。標準およびコンフォーマル冷却チャネルの圧力損失は、それぞれ5250 Paと12100 Paと測定されました。さらに、コンフォーマル冷却金型では、より均一な金型表面温度分布が達成され、サイクルタイムも28%短縮されました。コンフォーマル金型で鋳造された部品の平均粒子サイズは、標準金型で鋳造されたものより13.5%小さくなりました。最終的に、コンフォーマル冷却チャネル金型で鋳造された部品の機械的特性は、標準チャネル金型で鋳造されたものより優れていることがわかりました。
3. 緒言:
今日、重力鋳造は、複雑な形状と狭い寸法公差を持つ部品を大量に製造するために使用されています。鋳造中に金属金型に蓄積された熱は、冷却チャネルを通じて除去されます。冷却チャネルによる迅速かつ均一な冷却の達成が望ましいです。金属金型の冷却は、永久鋳型で製造される鋳造品のユニットコストと微細構造品質に直接影響します。標準的な永久鋳型で使用される冷却チャネルは、通常、従来の製造方法を用いて直線的な円形プロファイルで製造されます。これらは、押出ピンの穴やランナーなど、金型の一部の領域を通過できません。金型内の押出ピンの穴の位置を決定するために、鋳造シミュレーションソフトウェアが使用されました（Ref. [1]）。冷却チャネルは、金型キャビティから最大5mmまで生成できます。そのため、従来の製造方法で製造された金型では、冷却プロセスが不均一かつ不十分になります。成形品には、生産時間の増加による製品コストの増加、鋳造欠陥、ひけなどの重大な問題が見られます（Ref. [2]）。これらの問題を解消するためには、金属金型の冷却チャネルをコンフォーマル冷却チャネル形状で製造する必要があります。近年大きな進歩を遂げたアディティブマニュファクチャリングプロセスのおかげで、コンフォーマル冷却チャネルを持つ金属金型を製造することが可能です（Ref. [3-5]）。この方法を用いることで、押出ピンの穴や形状要因による欠点を解消できます（Ref. [6]）。さらに、鋳造キャビティから最大2mmまでのチャネル設計が可能です。
4. 研究の要約:
研究トピックの背景:
従来の重力鋳造金型における直線的な冷却チャネルは、不均一な冷却を引き起こし、製品品質の低下や生産性の阻害という問題がありました。
先行研究の状況:
アディティブマニュファクチャリングによるコンフォーマル冷却は、特にプラスチック射出成形金型で多くの研究が行われてきましたが、アルミニウム鋳造用の重力鋳造金型への適用に関する研究は限られていました。
研究の目的:
本研究の目的は、アディティブマニュファクチャリングを用いて製造されたコンフォーマル冷却チャネルを持つ重力鋳造金型を設計・製作し、その冷却・加熱性能、サイクルタイム、および鋳造品の品質（微細構造）への影響を、従来の標準的な金型と比較して実験的かつ数値的に明らかにすることです。
研究の核心:
研究の核心は、標準金型（機械加工、GGG-50製）とコンフォーマル金型（DMLS、インコネル625製）の直接的な性能比較にあります。シミュレーションと物理実験を組み合わせることで、コンフォーマル冷却がもたらす具体的な利点（サイクルタイム短縮、品質向上など）を定量的に評価しました。
5. 研究方法
研究デザイン:
比較実験デザインを採用。独立変数は金型の種類（標準冷却 vs. コンフォーマル冷却）とし、従属変数として金型温度分布、熱伝達率、サイクルタイム、圧力損失、鋳造品の微細構造などを測定しました。
データ収集と分析方法:
- 数値解析: ANSYS-Fluentソフトウェアを使用し、金型の加熱プロセスに関する熱流体解析（CFD）を実施。温度、圧力、速度を計算しました。

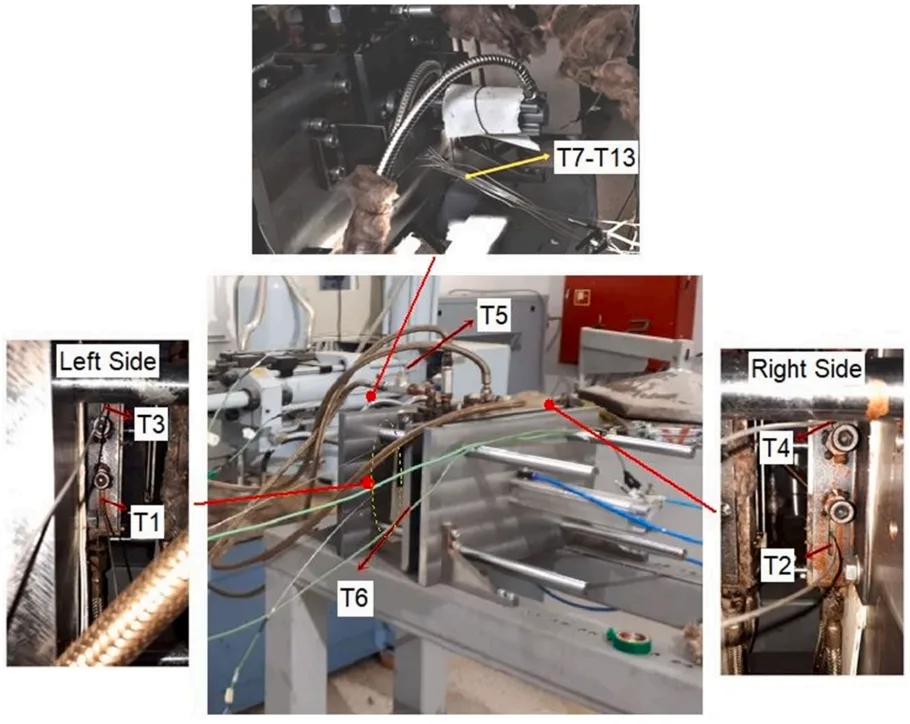

- 実験: 実際に金型を製作し、空気圧式の重力鋳造機、金型温度調節器、溶解炉、データロガーからなる実験装置を構築（Figure 9）。K型熱電対（13個）と圧力伝送器を用いて、金型各部、熱媒体、鋳造品内部の温度と圧力をリアルタイムで収集しました。
- 金属組織学的検査: 鋳造品からサンプルを採取し、光学顕微鏡（Olympus BX51）と画像解析ソフトウェア（ImageJ）を用いて、粒子サイズと粒界領域の割合を定量的に評価しました。
研究対象と範囲:
研究対象は、ランボルギーニのディーゼルエンジンに使用されるAl-6061合金製の排気ポペットバルブ（Figure 1）です。この部品を鋳造するための重力鋳造金型（標準型とコンフォーマル型）の性能を比較しました。
6. 主要な結果:
主要な結果:
- コンフォーマル冷却チャネル内の圧力損失は12100 Paで、標準チャネルの5250 Paの約2倍でしたが、設計許容範囲内でした。
- コンフォーマル金型は、標準金型と比較して、より均一な金型温度分布（測定点間の温度差が小さい）を達成しました。
- コンフォーマル金型は、標準金型よりも約0.5 kW高い熱伝達率を示しました（Figure 16）。
- 鋳造時のサイクルタイムは、コンフォーマル金型を使用することで28%短縮されました（Figure 21）。
- コンフォーマル金型で鋳造された製品は、標準金型で鋳造された製品よりも微細で均質な微細構造を持ち、平均粒子サイズが13.5%小さくなりました（Figure 22, 24）。
- これらの結果から、コンフォーマル冷却はサイクルタイムと材料品質の両方にプラスの効果をもたらすことが結論付けられました。
図の名称リスト:
- Fig. 1. Solid model and technical drawing of poppet valve.
- Fig. 2. Details of mold with standard cooling channel.

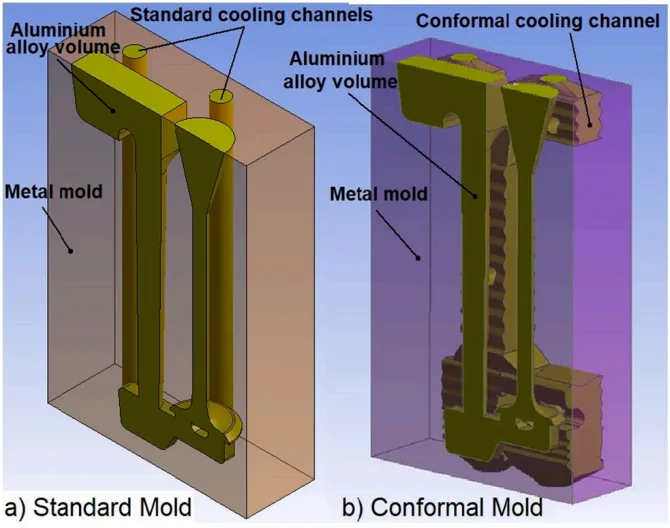

- Fig. 3. Solid models of mold designs: a) standard b) conformal cooling channel.
- Fig. 4. Details of mold with conformal cooling channel.
- Fig. 5. Mold preheating numerical analysis models: a) standard mold b) conformal mold.
- Fig. 6. Mesh structures used in analysis: a) standard mold b) conformal mold.
- Fig. 7. Boundary conditions.
- Fig. 8. Quadratic polynomials obtained at varying temperatures against time in the mold regulator.
- Fig. 9. Scheme for the experimental setup.
- Fig. 10. Thermocouple locations in the metal mold.
- Fig. 11. Thermocouple placement in the experimental setup.
- Fig. 12. Sampling zones for metallographic examinations.
- Fig. 13. Comparison of simulated and measured metal mold temperatures of the standard mold.
- Fig. 14. Comparison of the simulated and measured metal mold temperatures of the conformal mold.
- Fig. 15. Comparison of the measured standard and conformal metal mold temperatures.
- Fig. 16. Comparison of mold heating performances of standard and conformal cooling channel molds.
- Fig. 17. Comparison of simulated metal mold temperatures for Inconel-625 and GGG-50 CM mold materials.
- Fig. 18. Comparison of simulated metal mold average temperatures for different mold material and cooling channel types.
- Fig. 19. Variation of the heat flux at the valve head and stem against time, a. standard mold, b.conformal mold.
- Fig. 20. Comparison of the measured metal mold temperature differences for standard and conformal molds.
- Fig. 21. Comparison of valve head center temperatures in the standard and conformal molds.
- Fig. 22. Comparison of the optical micrographs of the casting parts for different sampling zones (A, B and C).
- Fig. 23. Comparison of the grain boundary areas for the standard and conformal molded samples from different zones.
- Fig. 24. Comparison of the average grain size for the standard and conformal molded samples from different zones.
7. 結論:
本研究では、数値解析と実験的手法を用いて、標準およびコンフォーマル冷却チャネルを持つ金型の鋳造段階と最終製品特性への影響を調査しました。コンフォーマル冷却金型は、アディティブマニュファクチャリング法を用いて製造されました。得られた主な結果は以下の通りです。
- コンフォーマル冷却チャネルの圧力損失は標準の約2倍でしたが、設計基準を満たしていました。
- コンフォーマル金型は、より均一な温度分布を示し、熱応力が低いことが示されました。
- コンフォーマル冷却により、サイクルタイムは28%短縮され、生産コストへのプラス効果が期待されます。
- コンフォーマル金型で鋳造された製品は、平均粒子サイズが13.5%小さく、より均質な微細構造を持つため、機械的特性の向上が見込まれます。
- 総じて、アディティブマニュファクチャリングによるコンフォーマル冷却は、高品質な部品をより短いサイクルタイムで製造することを可能にし、自動車産業などでのエンジン部品製造において非常に有望な技術であることが示されました。
8. 参考文献:
- [1] S. Aravind, P. Ragupathi, G. Vignesh, Numerical and experimental approach to eliminate defects in al alloy pump-crank case processed through gravity die casting route, Materials Today. Proceedings, 2020, 1772-1777. softhttps://doi.org/10.1016/j.matpr.2020.07.365.
- [2] F.H. Hsu, K. Wang, C.T. Huang, R.Y. Chang, Investigation on conformal cooling system design in injection molding, Adv. Prod. Eng. Manage. 8 (2) (2013) 107-115, https://doi.org/10.14743/apem2013.2.158.
- [3] J.G. Kovacs, F. Szabo, N.K. Kovacs, A. Suplicz, B. Zink, T. Tabi, H. Hargitai, Thermal simulations and measurements for rapid tool inserts in injection molding applications, Appl. Therm. Eng. 85 (2015) 44-51, https://doi.org/10.1016/j.applthermaleng.2015.03.075.
- [4] R. Holker, E. Tekkaya, Advancements in the manufacturing of dies for hot aluminum extrusion with conformal cooling channels, Int. J. Adv. Manuf. Technol. 83 (2016) 1209-1220, https://doi.org/10.1007/s00170-015-7647-4.
- [5] B.B. Kanbur, S. Suping, F. Duan, Design and optimization of conformal cooling channels for injection molding: a review, Int. J. Adv. Manufact. Technol. 106 (7) (2020) 3253-3271, https://doi.org/10.1007/s00170-019-04697-9.
- [6] C. Tan, D. Wang, W. Ma, Y. Chen, S. Chen, Y. Yang, K. Zhou, Design and additive manufacturing of novel conformal cooling molds, Mater. Des. 196 (2020) 109-147, https://doi.org/10.1016/j.matdes.2020.109147.
- [15] H.S. Park, X.P. Dang, Development of a smart plastic injection mold with conformal cooling channels, Procedia Manufact. 10 (2017) 48-59, https://doi.org/10.1016/j.promfg.2017.07.020.
- [33] S. G. Shabestari, M. Malekan, Thermal analysis study of the effect of the cooling rate on the microstructure and solidification parameters of 319 aluminum alloy, Canadian Metallurgical Quarterly. 44-3 (2005) 305-312. https://doi.org/10.1179/cmq.2005.44.3.305.
エキスパートQ&A：あなたの疑問に答えます
Q1: コンフォーマル金型は熱伝導率の低いインコネル625製なのに、なぜサイクルタイムが28%も短縮できたのですか？
A1: 素晴らしい質問です。その理由は、冷却チャネルの「配置」が材料の「物性」を上回る効果を発揮したからです。コンフォーマルチャネルは製品形状に沿って非常に近接して配置されているため、熱源からの距離が短く、熱を効率的に除去できます。Figure 4で示されるように、特に熱がこもりやすいバルブヘッド部を包み込む設計が、凝固を大幅に速め、結果としてサイクルタイムの短縮に繋がりました（Figure 21）。
Q2: コンフォーマル金型による均一な温度分布の主な利点は何ですか？
A2: 主な利点は、鋳造品に生じる「熱応力の低減」です。Figure 15で示されているように、標準金型では部分的な温度差が大きく、これが不均一な収縮を引き起こし、製品の歪みや内部応力の原因となります。コンフォーマル金型では金型全体の温度が均一に保たれるため、製品全体が均等に冷却・収縮し、寸法精度が高く、内部応力の少ない高品質な部品ができます。
Q3: コンフォーマル冷却は最終製品の品質に具体的にどう影響しましたか？
A3: 2つの大きな影響がありました。第一に、急速かつ均一な冷却により、Figure 22で示すように、非常に微細で均質な金属組織が形成されました。Figure 24によれば、平均粒子サイズは最大49%、全体で13.5%小さくなっています。一般的に、組織が微細であるほど、引張強度や疲労強度などの機械的特性は向上します（Ref. [33]）。第二に、凝固時間の差が少なくなったことで、微細構造の応力が低減されました。
Q4: コンフォーマルチャネルの高い圧力損失は問題になりませんか？
A4: 確かに、圧力損失は標準チャネルの約2倍（12100 Pa）でしたが、これは全く問題ありません。論文によると、実用上の問題となるのは35000 Paを超えるような過大な圧力損失であり、今回の値はその基準を大幅に下回っています。したがって、冷却液を循環させるポンプの能力に影響を与えることなく、均一な冷却性能を維持できるレベルです。
Q5: この研究から金型設計者が得るべき最も重要な教訓は何ですか？
A5: 最も重要な教訓は、「アディティブマニュファクチャリングを前提とすれば、冷却設計の自由度が飛躍的に向上し、従来は不可能だった性能改善が実現できる」ということです。材料の熱伝導率だけに頼るのではなく、製品の三次元形状に完全に適合した冷却チャネルを設計することで、生産性と品質を劇的に向上させられることが本研究で証明されました。これは、今後の金型設計における新しいスタンダードとなる可能性があります。
結論と次のステップ
本研究は、ダイカストにおける主要なプロセスと成果を向上させるための貴重なロードマップを提供します。その結果は、品質の向上、欠陥の削減、そして生産の最適化に向けた、データに基づいた明確な道筋を示しています。
CASTMANでは、お客様が抱える最も困難なダイカストの問題を解決するため、最新の業界研究を応用することに専念しています。この論文で議論された課題がお客様の事業目標と共鳴するものであれば、ぜひ当社のエンジニアリングチームにご連絡ください。これらの先進的な原則をお客様の部品にどのように適用できるか、共に検討させていただきます。
